Monitoraggio delle centrali elettriche con telecamere termiche ad alta temperatura

{{{sourceTextContent.subTitle}}}

Come la termografia ad alta temperatura migliora la sicurezza e l'efficienza delle centrali elettriche.

{{{sourceTextContent.description}}}

Questo articolo esplora l'applicazione delle termocamere ad alta temperatura nel moderno monitoraggio delle centrali elettriche. In primo luogo, spieghiamo perché le centrali elettriche hanno bisogno di termocamere ad alta temperatura. In secondo luogo, presentiamo cosa sono le termocamere per alte temperature e come si differenziano dalle termocamere standard. In terzo luogo, presentiamo la soluzione avanzata di monitoraggio ad altissima temperatura di Raythink e le sue caratteristiche tecniche. Quindi, dimostriamo i vantaggi delle termocamere per applicazioni ad alta temperatura in diversi scenari nelle centrali elettriche. Infine, illustriamo le considerazioni chiave per la scelta della giusta termocamera per alte temperature per le operazioni nelle centrali elettriche. Questo articolo fornisce una visione completa delle prestazioni e dei criteri di selezione delle termocamere per alte temperature.

1. Perché le centrali elettriche hanno bisogno di termocamere per alte temperature
1) Le sfide del monitoraggio negli ambienti ad alta temperatura delle centrali elettriche
Le centrali elettriche sono caratterizzate da molteplici processi ad altissima temperatura. Le temperature della fiamma della camera di combustione della caldaia raggiungono i 1400°C e i 1800°C, con le superfici dei tubi della parete dell'acqua che superano gli 800°C; le pareti dei tubi dei surriscaldatori e dei riscaldatori funzionano a 520°C e 620°C, mentre le temperature dei gas di scarico localizzati raggiungono gli 800°C e i 1200°C; le pareti esterne dei tubi caldi nei sistemi di recupero del calore di scarto possono raggiungere gli 800°C e i 1200°C; i forni rotativi e i sistemi di scorie fuse/sale funzionano a temperature comprese tra 1000°C e 1600°C.

Il funzionamento stabile di queste apparecchiature ha un impatto diretto sull'efficienza e sulla sicurezza della produzione di energia. In queste condizioni di alta temperatura, i metodi di monitoraggio tradizionali incontrano limiti fondamentali e non possono soddisfare le richieste delle moderne centrali elettriche di un monitoraggio completo, continuo e preciso.

2) Limiti dei metodi di monitoraggio tradizionali
I sensori di temperatura a contatto, come le termocoppie, si deteriorano rapidamente in ambienti ad altissima temperatura, comportando elevati costi di sostituzione e manutenzione. Le loro posizioni di installazione sono fortemente limitate, rendendo difficile la copertura completa delle aree critiche delle apparecchiature. Le ispezioni manuali non solo comportano rischi per la sicurezza del personale, ma non sono in grado di fornire un monitoraggio continuo, con la probabilità di perdere i momenti critici delle anomalie di temperatura e quindi di compromettere l'efficacia della segnalazione dei guasti. Il limite massimo di misurazione per le termocamere standard è in genere di 550°C (non superiore a 650°C al massimo), il che non soddisfa i requisiti di monitoraggio delle temperature ultra-elevate delle centrali elettriche.

Queste limitazioni dei metodi di monitoraggio tradizionali rendono difficile per le centrali elettriche condurre efficacemente un monitoraggio completo delle apparecchiature ad alta temperatura. Per questo motivo, le centrali elettriche necessitano di telecamere termiche per alte temperature progettate specificamente per ambienti industriali ad altissime temperature.

2. Informazioni sulle termocamere per alte temperature
1) Cosa sono le termocamere per alte temperature?
Le termocamere per alte temperature sono dispositivi di imaging termico a infrarossi i cui limiti di misurazione superiori superano di gran lunga quelli delle termocamere industriali convenzionali, andando oltre i 1.000 °C. In genere sono dotate di alloggiamenti resistenti al calore, strutture protettive per la dissipazione del calore, obiettivi compatibili con le alte temperature, correzione dell'emissività ottimizzata e involucri opzionali raffreddati ad aria o ad acqua per adattarsi agli ambienti di lavoro ad altissima temperatura.

Queste caratteristiche consentono alle termocamere per alte temperature di svolgere un ruolo cruciale negli scenari ad alta temperatura in cui le apparecchiature standard non possono funzionare, garantendo la precisione delle misure anche in condizioni operative estreme.

2) Differenze rispetto alle termocamere standard
Le termocamere industriali standard sono generalmente adatte a scenari di misurazione della temperatura compresi tra -20°C e 550°C, e vengono utilizzate principalmente per l'ispezione di apparecchiature a bassa-media temperatura e per il rilevamento elettromeccanico. Le termocamere per alte temperature, invece, sono progettate specificamente per ambienti industriali ad altissime temperature e presentano le seguenti differenze fondamentali:

Limite di misura superiore significativamente più alto: ottimizzate specificamente per gli intervalli di temperatura elevati, le termocamere per temperature ultra-elevate possono misurare fino a 2000°C.
Algoritmi di misura più precisi: In grado di elaborare i segnali di radiazione intensa causati dalle alte temperature, nonché fattori complessi come le interferenze di rumore e le radiazioni da più sorgenti.
Tolleranza ambientale superiore: Supportano diverse strutture resistenti al calore, tra cui le opzioni di raffreddamento ad aria e ad acqua, consentendo il funzionamento in condizioni di temperatura elevata estremamente difficili.
In sintesi, le termocamere per alte temperature rappresentano la scelta ideale per migliorare il monitoraggio delle apparecchiature nelle zone ad alta temperatura delle centrali elettriche.

3. Raythink TN460U: Soluzione di monitoraggio ad altissima temperatura
Raythink TN460U è una termocamera a infrarossi senza contatto progettata specificamente per scenari industriali ad altissima temperatura. È dotata di un rilevatore FPA a infrarossi da 12μm con risoluzione 640×512, abbinato all'algoritmo di misurazione della temperatura di precisione ThermalS 2.0, che offre immagini termiche chiare e in tempo reale anche in ambienti con temperature estreme e radiazioni intense.

Caratteristiche tecniche principali:

-Intervallo di temperatura estremamente ampio con elevata precisione: da 0°C a 2000°C per coprire la maggior parte delle esigenze di monitoraggio delle alte temperature, con una precisione di misura di ±2°C o ±2%
-Uscita in tempo reale ad alta frequenza di fotogrammi: 25Hz di frame rate per l'emissione sincrona di dati di temperatura e immagine, per catturare i cambiamenti di temperatura in tempo reale
-Design compatto e leggero: Misura solo 50×50×90 mm e pesa circa 260 g, consentendo un'installazione flessibile in spazi ristretti
-Dissipazione del calore e protezione dalle alte temperature ottimizzate: Alloggiamenti opzionali raffreddati ad aria o ad acqua che resistono a temperature ambiente fino a 220°C (raffreddati ad aria) o 350°C (raffreddati ad acqua)
-Specifiche delle lenti multiple: Tre opzioni di lenti: 4,1 mm (100°×82°), 6,9 mm (62,9°×50,4°) e 19 mm (22,9°×18,4°), per soddisfare i diversi requisiti di campo visivo (FOV) in vari scenari
-Integrazione della rete aperta: Supporto di alimentazione PoE, Modbus TCP/RTU, ONVIF, GB28181, MQTT e altri protocolli
-Suite software professionale: Software di analisi TI Studio che supporta il monitoraggio della temperatura in tempo reale, l'analisi di diverse temperature, il collegamento intelligente degli allarmi e la connettività dei dati cloud-edge

Il TN460U è particolarmente adatto al monitoraggio delle centrali elettriche: Grazie all'eccezionale intervallo di misurazione della temperatura, alla flessibilità di implementazione e alle solide capacità di integrazione, questa termocamera per alte temperature soddisfa le esigenze delle applicazioni per centrali elettriche in termini di resistenza alle alte temperature, funzionamento a lungo termine e monitoraggio dei trend.

4. Applicazioni delle termocamere per alte temperature nel monitoraggio delle centrali elettriche
1) Monitoraggio della camera di combustione della caldaia e del forno
Le camere di combustione delle caldaie delle centrali elettriche sono zone a temperature estremamente elevate, con temperature di fiamma che in alcune aree di combustione raggiungono circa 1400°C - 1600°C. Le termocamere ad alta temperatura possono penetrare nelle fiamme e nei gas di scarico per monitorare in tempo reale la distribuzione della temperatura all'interno del forno, nei tubi della parete d'acqua e nelle pareti del forno, identificando rapidamente anomalie come scorie, accumuli di cenere o surriscaldamento localizzato. Grazie al monitoraggio continuo delle immagini termiche, il personale operativo può ottimizzare i parametri di controllo della combustione, mantenere un andamento stabile della fiamma, migliorare l'efficienza della combustione e i tassi di utilizzo termico della caldaia, riducendo efficacemente le emissioni inquinanti dovute alla combustione incompleta.

2) Monitoraggio di surriscaldatori, riscaldatori e tubi di vapore
I surriscaldatori, i surriscaldatori e i tubi del vapore delle caldaie sono superfici che assorbono il calore del nucleo e che operano in condizioni di forte stress termico, con temperature delle pareti dei tubi tipicamente comprese tra 500°C e 600°C e temperature localizzate dei gas di scarico che raggiungono gli 800°C e i 1200°C. Le termocamere per alte temperature consentono un monitoraggio continuo e senza contatto, identificando aumenti di temperatura anomali localizzati causati da ostruzioni, incrostazioni, corrosione o rottura dello strato isolante. Grazie all'analisi della temperatura, è possibile individuare in anticipo i potenziali rischi di perdita, ottimizzare la qualità del vapore e l'efficienza termica del sistema, prevenire il sovraccarico del surriscaldatore o la perdita di energia del vapore, garantendo un funzionamento stabile a lungo termine dell'apparecchiatura.

3) Sistemi di recupero del calore di scarto e monitoraggio dei fumi ad alta temperatura
Nei sistemi di recupero del calore di scarto e nei fumi ad alta temperatura delle centrali elettriche, alcune sezioni dei tubi e le pareti esterne dei tubi caldi possono raggiungere circa 800 °C - 1200 °C. Le termocamere ad alta temperatura possono effettuare un monitoraggio completo e senza contatto della temperatura di tubi, valvole, dispositivi di distribuzione dei fumi e sezioni prima e dopo i sistemi di raccolta delle polveri a sacco, identificando con precisione problemi come il cedimento dell'isolamento, l'incollamento delle valvole o il distacco dello strato refrattario. In questo modo si riducono notevolmente i rischi di danni alle apparecchiature dovuti alla corrosione ad alta temperatura, migliorando al contempo l'efficienza di utilizzo del calore di scarto e i tassi di recupero dell'energia, aiutando le centrali elettriche a raggiungere il duplice obiettivo della conservazione dell'energia e della sicurezza di funzionamento.

4) Monitoraggio dei forni rotativi e delle apparecchiature industriali ad alta temperatura
Nelle centrali elettriche e negli impianti di cogenerazione metallurgica che utilizzano biomasse, rifiuti o combustibili di scarto industriali, i forni rotativi e i sistemi di scorie fuse/sale operano comunemente in ambienti ad alta temperatura, che superano i 1400 °C. Le termocamere per alte temperature rilevano i primi segni di distacco dei mattoni refrattari, di deformazione del mantello e di solidificazione delle scorie monitorando continuamente la superficie esterna dei mantelli dei forni o dei contenitori fusi. Ciò non solo fornisce dati di supporto per la manutenzione preventiva, ma aiuta anche gli operatori a stabilizzare le temperature del forno e a ottimizzare i processi di combustione, migliorando così l'utilizzo dell'energia e garantendo un funzionamento sicuro e affidabile a lungo termine del sistema.

5. Come scegliere la giusta termocamera ad alta temperatura per le centrali elettriche
1) Campo di misura della temperatura e precisione
Le apparecchiature delle centrali elettriche operano in intervalli di temperatura notevolmente diversi: i tubi del vapore e i surriscaldatori funzionano a circa 500-650 °C, mentre le camere di combustione o i sistemi di scorie possono superare i 1400 °C. Tali condizioni complesse richiedono termocamere per alte temperature con intervalli di misurazione della temperatura sufficienti a soddisfare le diverse esigenze di monitoraggio. I modelli con un intervallo che va da 0°C a 2000°C possono gestire in modo flessibile diversi scenari ad alta temperatura all'interno dello stesso sistema, rendendoli particolarmente adatti a compiti di monitoraggio delle temperature ultra-elevate. La precisione deve raggiungere ±2°C o ±2% per garantire una valutazione affidabile della temperatura e un processo decisionale operativo preciso.

2) Risoluzione a infrarossi e qualità delle immagini
La risoluzione a infrarossi influisce direttamente sulla chiarezza delle immagini termiche e sulla rappresentazione dei dettagli della temperatura. Le risoluzioni più comuni sono 320×256, 640×512 e 1280×1024. Tra queste, la risoluzione 640×512 è diventata la configurazione principale per le termocamere ad alta temperatura, raggiungendo un equilibrio tra area di copertura e dettaglio dell'immagine termica. In combinazione con rilevatori ad alta sensibilità e l'ottimizzazione degli algoritmi, i sistemi possono raggiungere una sensibilità termica (NETD) con una risoluzione della differenza di temperatura inferiore a 40 mK, identificando con precisione surriscaldamenti localizzati, slagging e anomalie di efficienza termica anche in ambienti con interferenze di gas di scarico o sfondi complessi.

3) Adattabilità ambientale e protezione delle apparecchiature
I siti delle centrali elettriche sono tipicamente caratterizzati da temperature elevate, alti livelli di polvere e umidità, che richiedono apparecchiature con un'eccellente tolleranza ambientale. La termocamera stessa deve essere in grado di operare in ambienti che vanno da -20°C a 60°C e, se necessario, di resistere a temperature ambientali superiori a 200°C, utilizzando custodie raffreddate ad aria o ad acqua. Gli alloggiamenti delle termocamere per alte temperature sono in genere realizzati in lega di alluminio ad alta resistenza, che facilita la dissipazione del calore e garantisce una stabilità operativa a lungo termine. I gradi di protezione delle apparecchiature non dovrebbero essere inferiori a IP66 per evitare l'ingresso di polvere e umidità, garantendo la qualità delle immagini e l'accuratezza della misurazione della temperatura.

4) Configurazione dell'obiettivo e campo visivo
Il campo visivo dell'obiettivo (FOV) determina il campo di copertura del monitoraggio e la capacità di acquisizione dei dettagli. Gli obiettivi con FOV ampio (in genere 90°-100°) sono adatti all'osservazione di campi di temperatura ravvicinati e di grandi dimensioni; gli obiettivi con FOV stretto (in genere 10°-25°) si concentrano sulle superfici di riscaldamento critiche o sulla misurazione della temperatura a lunga distanza. Quando si scelgono gli obiettivi, il FOV deve essere adattato alla posizione di installazione della termocamera per alte temperature, alle dimensioni del bersaglio e alla distanza di osservazione per garantire che il monitoraggio a punto singolo soddisfi pienamente i requisiti operativi.

5) Interfacce dati e integrazione del sistema

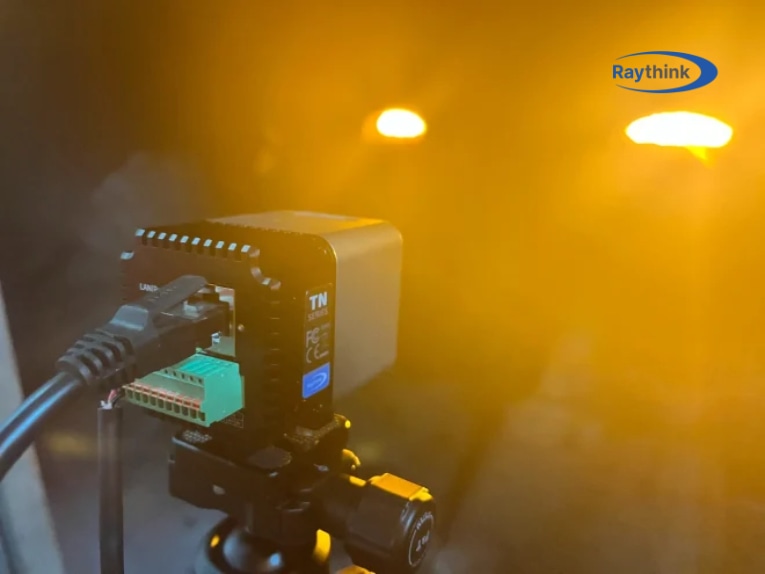

Telecamera termica TN460U online per alte temperature
Le termocamere per alte temperature devono supportare protocolli di rete standard come Modbus TCP/RTU, ONVIF, GB28181 e MQTT per una comoda integrazione con DCS, PLC, sistemi SCADA o piattaforme dati cloud. I modelli che supportano l'alimentazione PoE possono semplificare il cablaggio consentendo l'erogazione di energia e la trasmissione di dati attraverso un unico cavo. Produttori professionali come Raythink forniscono anche software professionali originali per migliorare ulteriormente la praticità operativa e l'efficienza della gestione dei dati, aiutando gli utenti a controllare più efficacemente le temperature di produzione.

6. Conclusione
Le termocamere per alte temperature sono diventate apparecchiature fondamentali per il monitoraggio delle moderne centrali elettriche grazie alla misurazione della temperatura senza contatto, agli ampi intervalli di misurazione e all'eccellente adattabilità all'ambiente. Grazie al monitoraggio preciso della temperatura in tempo reale e all'analisi delle immagini termiche, questi dispositivi identificano efficacemente i potenziali guasti in varie apparecchiature ad alta temperatura all'interno delle centrali elettriche, migliorando in modo significativo l'efficienza operativa, la sicurezza e la manutenzione intelligente.

La scelta delle telecamere termiche ad alta temperatura per le applicazioni nelle centrali elettriche richiede una considerazione completa dei fattori chiave, tra cui il campo di misura della temperatura, la risoluzione, l'adattabilità all'ambiente e le capacità di integrazione del sistema. Raythink offre soluzioni complete per il monitoraggio delle altissime temperature con la termocamera TN460U. Contattateci per ricevere un supporto tecnico personalizzato.
