Telecamera termica per la riparazione e la rilavorazione dell'elettronica

{{{sourceTextContent.subTitle}}}

Telecamera termica per la riparazione e la rilavorazione dell'elettronica

{{{sourceTextContent.description}}}

I prodotti elettronici devono affrontare vari guasti ai circuiti e difetti nascosti durante lo sviluppo, la produzione e la manutenzione. I tecnici hanno bisogno di metodi efficienti per identificare rapidamente i problemi. Un aumento anomalo della temperatura è spesso un indicatore di guasto sottile ma critico. Come strumento di misurazione della temperatura senza contatto, la termocamera visualizza intuitivamente le caratteristiche di distribuzione termica dei prodotti elettronici, diventando gradualmente uno strumento essenziale per gli ingegneri elettronici nella diagnosi dei guasti, nel monitoraggio delle prestazioni e nella verifica dell'affidabilità. Questo articolo illustra la necessità, gli scenari applicativi tipici e le migliori pratiche di utilizzo della termocamera per la riparazione e la rilavorazione dei componenti elettronici.
1. Perché è necessaria una termocamera per la riparazione e la rilavorazione dei componenti elettronici?
I metodi tradizionali di rilevamento dei guasti dei circuiti richiedono la misurazione punto per punto della tensione, della corrente, dell'impedenza e dei parametri dei componenti nei punti e sulle linee critiche, combinata con l'analisi dei diagrammi dei circuiti per fare inferenze. Si tratta di un processo macchinoso e altamente dipendente dall'esperienza, che comporta una bassa efficienza di rilevamento e un elevato rischio di mancata rilevazione dei guasti. Non è in grado di soddisfare le esigenze di ispezione dei moderni componenti elettronici miniaturizzati e ad alta densità.
Quando i componenti elettronici si guastano, ad esempio a causa di cortocircuiti, circuiti aperti o contatti difettosi, la corrente che scorre attraverso il componente viene influenzata, causando una differenza significativa della temperatura del componente rispetto al suo stato normale. Ciò rende le anomalie termiche il più diretto indicatore di guasto. Analizzando la distribuzione della temperatura all'interno dei prodotti elettronici, è possibile identificare i potenziali pericoli mentre sono accesi, scoprendo aree problematiche difficili da individuare a occhio nudo, riducendo così la necessità di smontaggio e verifiche ripetute.

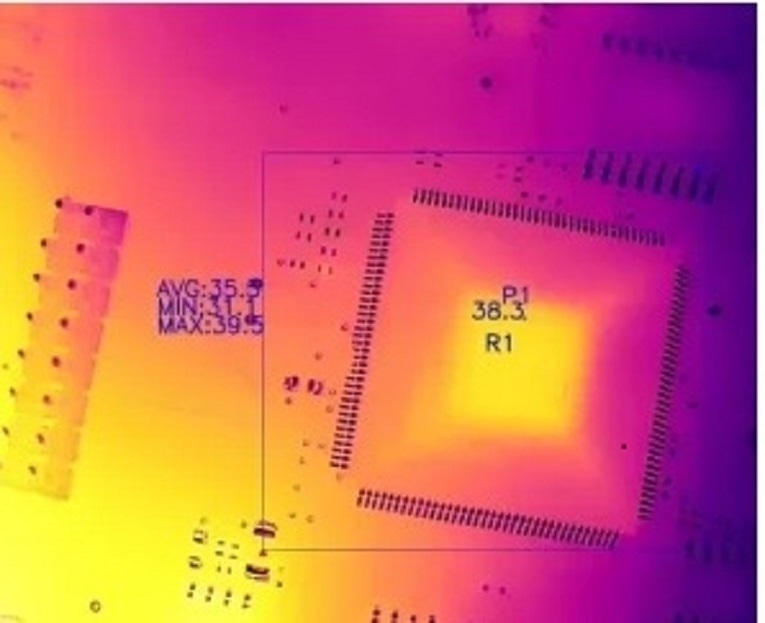

Le termocamere catturano la radiazione infrarossa emessa dai componenti, fornendo una visione completa della temperatura che consente agli ingegneri di individuare rapidamente le aree problematiche, migliorando in modo significativo l'accuratezza e l'efficienza dei test di R&S e dei lavori di riparazione.
2. La migliore termocamera per l'elettronica: Raccomandazioni di Raythink
1) RM620 Termocamera portatile
- 640×512 infrarossi ad alta risoluzione
- Fotocamera a luce visibile da 5 megapixel
- Intervallo di misurazione della temperatura: da -20°C a +650°C
- Aggiornamenti intelligenti: le linee isotermiche aiutano nell'analisi dei guasti e nell'ispezione delle apparecchiature
- Analisi della temperatura di punto/linea/area personalizzabile con feedback intuitivo e chiaro
- Trasmissione Wi-Fi per l'integrazione di app mobili e software di analisi per PC intelligenti
2) Termocamera a fuoco motorizzata AT31
- Algoritmo di immagine di nuova generazione per una maggiore chiarezza dei dettagli
- Opzioni di risoluzione a infrarossi 384×288/640×512 per immagini ad alta definizione
- - Ampio intervallo di misurazione della temperatura: da -20°C a +650°C
- Frequenza dei fotogrammi delle immagini e della temperatura sincronizzata a 50 Hz
- Dimensioni compatte, basso consumo energetico, diverse opzioni per le lenti
- Ricche interfacce con supporto SDK per una facile integrazione
3) Telecamera termografica TN220
- Risoluzione a infrarossi 256×192
- Misura precisa della temperatura
- Supporto multiprotocollo per l'integrazione di sistemi industriali e IoT
- Potente funzionalità client web
- Design compatto
- Supporto dell'alimentazione PoE
- Display a doppio spettro
4) Telecamera termica TN460 a montaggio fisso
- Algoritmo di imaging di nuova generazione per dettagli più nitidi
- Risoluzione a infrarossi 640×512 per immagini ad alta definizione
- NETD <40mK che supera i prodotti della concorrenza
- Ampio intervallo di misurazione della temperatura da -20°C a +650°C
- Frequenza dei fotogrammi delle immagini e della temperatura sincronizzata a 25 Hz
- Dimensioni compatte, basso consumo energetico, molteplici opzioni per le lenti
- Ricche interfacce che supportano lo sviluppo di SDK per una facile integrazione
3. Vantaggi della termocamera per la riparazione e la rilavorazione dei componenti elettronici
- Rilevamento senza contatto
L'ispezione con termocamera non richiede lo spegnimento dell'alimentazione, rendendo il funzionamento conveniente. La misurazione senza contatto lascia indisturbato il campo di temperatura originale, evitando danni secondari o l'introduzione di nuovi guasti.
- Visualizzazione delle informazioni sulla temperatura
Clear imaging produce immagini termiche a infrarossi di alta qualità, fornendo lo stato della temperatura in tempo reale dei componenti elettronici sulle schede dei circuiti. Le informazioni sulla temperatura visualizzate rivelano efficacemente le condizioni operative della scheda di circuito.
- Alta sensibilità per rilevare sottili differenze di temperatura
Le termocamere sono dotate di capacità di rilevamento della temperatura estremamente sensibili. Le misure sono stabili e la velocità di risposta è elevata, in grado di rilevare variazioni minime di temperatura. Ciò consente di identificare sottili differenze termiche tra i componenti elettronici per scoprire potenziali guasti.
- Potente software di analisi della temperatura
Il software visualizza in modo intuitivo le curve di distribuzione della temperatura in tempo reale delle aree di ispezione e memorizza immagini e flussi video con i dati sulla temperatura. Supporta diverse modalità di misurazione della temperatura, tra cui il rilevamento della temperatura massima/minima, la misurazione della temperatura di punti/linee/aree e gli allarmi di soglia configurabili che scattano quando le temperature raggiungono intervalli prestabiliti.
4. Casi di applicazione nella riparazione e rilavorazione dell'elettronica
1) Localizzazione dei guasti sui PCB
Il PCB (circuito stampato) è un componente indispensabile nei prodotti elettronici. La maggior parte dei guasti del PCB deriva da danni ai componenti, come difetti dei chip, problemi ai condensatori/resistori o ai pin delle giunzioni di saldatura. La risoluzione dei problemi richiede l'individuazione del componente danneggiato per la sua sostituzione. Il metodo tradizionale prevede l'uso di termocoppie per la misurazione della temperatura punto per punto e di convertitori esterni per l'esportazione dei dati, rendendo il processo macchinoso, inefficiente e soggetto a mancati rilevamenti.
Poiché i componenti difettosi generano tipicamente anomalie di calore quando vengono accesi, la termografia può identificare rapidamente le aree anomale in base alla distribuzione della temperatura, migliorando significativamente l'efficienza della localizzazione.
La soluzione Raythink: Utilizzare termocamere portatili abbinate a un software professionale per l'analisi della temperatura. La termocamera può essere utilizzata per ispezioni di pattuglia a mano o montata su supporti fissi collegati a display esterni per il monitoraggio.
- Le immagini termiche visualizzano direttamente la distribuzione della temperatura dei componenti sul PCB, consentendo l'identificazione intuitiva dei componenti difettosi
- La messa a fuoco manuale di precisione consente di rilevare bersagli di appena 1 mm (a 0,1 m di distanza), osservando chiaramente il tipo e la posizione dei componenti anomali
2) Test di progettazione di circuiti stampati Monitoraggio della temperatura
Durante le fasi di ricerca e sviluppo, gli ingegneri devono monitorare il carico termico dei componenti sui circuiti stampati per valutare la razionalità della progettazione del layout dei componenti. Data la fitta distribuzione dei componenti sulle schede di circuito, la misurazione tradizionale della temperatura basata sul contatto non solo comporta procedure complesse, ma può anche disturbare il campo di temperatura del circuito stesso, non soddisfacendo i requisiti di laboratorio per la raccolta di dati multipunto in tempo reale.
In combinazione con una camera a temperatura costante che raggiunge i 60°C per simulare gli effettivi ambienti operativi delle schede di circuito, le termocamere forniscono risultati visivi della distribuzione della temperatura e delle variazioni dei punti termici nei componenti elettronici. Gli ingegneri possono utilizzare questi dati per identificare potenziali rischi e implementare di conseguenza misure correttive.
La soluzione Raythink: Utilizzare una termocamera online per osservare le schede dei circuiti mentre sono collocate in una camera a temperatura costante. I test sul campo confermano che l'apparecchiatura funziona in modo affidabile in condizioni di 60°C.
- Mappare le aree critiche di ispezione e ottenere le temperature in tempo reale di ciascun componente elettronico
- Analizzare i dati di temperatura raccolti per valutare la corrente, la tensione e altri parametri sperimentati dai componenti
- Gli ingegneri di ricerca e sviluppo localizzano con precisione i punti di guasto in base ai risultati del rilevamento per ottimizzare la progettazione del circuito, migliorando così l'efficienza della conversione, riducendo l'aumento della temperatura interna e migliorando l'affidabilità del circuito
3) Monitoraggio della temperatura dei chip LED
I chip LED possono subire una polimerizzazione insufficiente della pasta d'argento, staffe o elettrodi del chip contaminati durante il confezionamento e la lavorazione, causando una resistenza di contatto elevata o instabile. Ciò comporta un aumento localizzato della temperatura del chip, che influisce sulla luminosità del LED, sulla durata di vita o addirittura provoca un guasto. Le apparecchiature di rilevamento tradizionali faticano a soddisfare i requisiti di ispezione dei moderni chip LED di piccole dimensioni.
Le termocamere consentono di ottenere immagini precise e di misurare la temperatura grazie all'elevata sensibilità e agli obiettivi macro, particolarmente adatti per il monitoraggio ingrandito di piccole aree che generano calore. Presentando chiaramente la distribuzione della temperatura, le immagini termiche rendono immediatamente evidente la posizione dei difetti dei chip.
La soluzione Raythink: Una termocamera installata sopra la scheda del chip LED monitora in tempo reale le condizioni di temperatura nell'area centrale del chip. Abbinata al software professionale di analisi della temperatura TI Studio di Raythink, rivela chiaramente i problemi del chip LED.
- La configurazione dell'obiettivo macro, combinata con lo zoom digitale 1-8x, consente di ottenere immagini chiare ad alto ingrandimento, individuando con precisione i più piccoli difetti del chip
- Il rilevamento della temperatura in più punti e l'analisi dell'area generano mappe termiche in tempo reale, individuando rapidamente le aree ad alta temperatura sulla superficie del chip
- Le impostazioni automatiche degli allarmi tramite il software identificano automaticamente i chip anomali e generano rapporti di rilevamento, migliorando significativamente l'efficienza del rilevamento
4) Test di bilanciamento termico della batteria
Nell'attuale ricerca universitaria sui materiali e nelle applicazioni di controllo industriale che prevedono la misurazione della temperatura, il monitoraggio e la valutazione del bilanciamento termico delle batterie o dei pacchi batteria sono essenziali. La misurazione tradizionale della temperatura di contatto delle termocoppie è ingombrante e può monitorare solo un singolo punto della batteria, non riuscendo a soddisfare la richiesta di raccolta dati su larga scala richiesta dalla ricerca scientifica.
La termografia a infrarossi rivela chiaramente i modelli di distribuzione della temperatura all'interno delle batterie e dei pacchi batteria, consentendo di valutare l'efficacia della progettazione della struttura di dissipazione del calore del pacco batteria. Ciò fornisce ai ricercatori strumenti di misura più efficienti, accelerando in modo significativo l'applicazione pratica dei risultati della ricerca.
Soluzione Raythink: Posizionare le batterie oggetto di ricerca nel sistema di controllo della temperatura delle batterie e regolare le diverse temperature tramite il controllo a temperatura costante. Utilizzare una termocamera a cubo adatta agli spazi ristretti per monitorare la distribuzione della temperatura sull'intera superficie di ciascun gruppo di batterie.
- Il supporto per la misurazione di punti arbitrari sulle immagini termiche consente di acquisire qualsiasi temperatura locale all'interno dell'area di copertura della termocamera
- La selezione di punti in diverse posizioni consente di tracciare le temperature massime e minime
- La sovrapposizione di foto digitali con immagini termiche complete fornisce maggiori dettagli per l'analisi delle immagini, facilitando la valutazione completa e il monitoraggio delle tendenze di sviluppo della temperatura della batteria. Ciò fornisce un supporto ai dati per la ricerca sul bilancio termico della batteria
5) Rilevamento delle perdite del telaio della batteria
Le batterie rischiano di avere perdite in condizioni quali saldatura insufficiente, piastre danneggiate o difetti strutturali. I casi lievi comportano un degrado delle prestazioni, mentre quelli gravi possono provocare incidenti di sicurezza. I metodi di rilevamento più comuni, come i test di resistenza, i test di pressione del gas, l'analisi VOC o l'ispezione visiva, spesso non riescono a identificare direttamente la posizione e la gravità delle perdite. Inoltre, mancano di efficienza e sono soggetti al giudizio umano.
Le termocamere catturano le differenze di temperatura formate dal liquido fuoriuscito sulla superficie della batteria, identificando in modo efficiente e preciso la posizione e l'entità delle perdite della batteria. Le ispezioni termografiche non richiedono lo smontaggio della batteria e possono coprire simultaneamente ampie superfici.
La soluzione Raythink: Implementare una termocamera online per monitorare la distribuzione della temperatura superficiale delle batterie, abbinata a un software di analisi professionale per impostare gli intervalli di temperatura caratteristici delle perdite per la marcatura e l'allarme automatici.
- La termocamera scansiona rapidamente l'intera superficie del contenitore della batteria, individuando con precisione i punti di perdita attraverso le anomalie di temperatura, riducendo significativamente i tempi di ispezione
- La funzione di misurazione della temperatura dell'area valuta quantitativamente le parti con perdite, determinando la gravità e la portata per distinguere le infiltrazioni minori dalle perdite gravi e guidando di conseguenza le diverse strategie di gestione
- Il supporto per l'archiviazione dei dati a lungo termine e l'analisi offline consente di creare un database di caratteristiche termiche per le perdite della batteria, assistendo le fabbriche nell'analisi delle modalità di guasto delle perdite

5. Suggerimenti per l'utilizzo di una termocamera per la riparazione e la rilavorazione di componenti elettronici
- Assicurarsi che la messa a fuoco e la scelta dell'obiettivo siano corrette
I componenti elettronici sono tipicamente di piccole dimensioni, il che rende fondamentale una corretta messa a fuoco e un'adeguata configurazione dell'obiettivo. In base ai diversi obiettivi di ispezione e alle distanze di lavoro, selezionare obiettivi standard, macro o super-macro per garantire immagini chiare.
- Controllo delle condizioni ambientali di ispezione e degli stati operativi dei componenti
Mantenere un ambiente di ispezione relativamente stabile, evitando la luce solare diretta o forti fonti di calore. I componenti elettronici devono essere alimentati e portati all'equilibrio termico prima dell'ispezione, per rivelare completamente i difetti di riscaldamento e mantenere un funzionamento stabile del circuito, evitando errori di valutazione causati da temperature transitorie.
- Confronto delle immagini termiche di componenti elettronici normali e sospetti
In condizioni operative e temperature ambientali identiche, utilizzare le immagini termiche di componenti normali dello stesso modello come base di riferimento. Il confronto con le immagini termiche dei componenti in esame consente di individuare in modo intuitivo le aree anomale attraverso le differenze di distribuzione della temperatura, anche in assenza di competenze professionali.
- Impostazione ragionevole dei parametri di temperatura della termocamera
Regolate i parametri, come l'emissività, in base alle caratteristiche dei materiali dei target di ispezione, assicurando una misurazione accurata della temperatura a infrarossi. Inoltre, sfruttate la funzione di soglia di allarme del software per preimpostare intervalli di temperatura anomali, segnalando automaticamente le aree problematiche.
- Conservazione dei dati grezzi per l'analisi
Registrate video di termografia o salvate immagini termiche di alta qualità per un'analisi approfondita successiva e per il tracciamento dei problemi. In combinazione con le registrazioni delle curve di temperatura, ciò consente una diagnosi più accurata dei guasti dei componenti elettronici.
- Pulire la lente ed eseguire la manutenzione regolare
Polvere, impronte digitali o condensa sull'obiettivo influiscono pesantemente sulla ricezione della radiazione infrarossa, determinando una misurazione imprecisa della temperatura. Pulire regolarmente le lenti con panni e soluzioni specializzate, evitando materiali ruvidi o sostanze chimiche forti che potrebbero danneggiarle.

6. Conclusione
La tecnologia di imaging termico rende visibile e quantificabile il comportamento della temperatura dei dispositivi elettronici, consentendo ai tecnici di identificare rapidamente i punti di guasto e i rischi potenziali durante i processi di R&S, collaudo e riparazione. Non solo migliora l'efficienza della ricerca guasti e l'accuratezza diagnostica, ma aiuta anche a ottimizzare la progettazione dei circuiti e la verifica dell'affidabilità. Raythink, sfruttando la tecnologia professionale di misurazione della temperatura a infrarossi e l'esperienza maturata nelle applicazioni, fornisce soluzioni efficienti di rilevamento termico per l'industria elettronica, rispondendo alle esigenze end-to-end, dalla verifica della progettazione e dei test di produzione alla riparazione dei guasti. Per esplorare le soluzioni di ispezione termografica su misura per la vostra azienda, contattate il team tecnico di Raythink per una consulenza personalizzata.
