Termografia passiva e attiva: Come le termocamere consentono diverse tecniche di ispezione

{{{sourceTextContent.subTitle}}}

Nelle ispezioni della rete elettrica, nella manutenzione delle apparecchiature industriali e negli scenari di monitoraggio della sicurezza, le termocamere sono diventate strumenti essenziali per individuare i pericoli nascosti e ridurre i rischi operativi.

{{{sourceTextContent.description}}}

Nelle ispezioni della rete elettrica, nella manutenzione delle apparecchiature industriali e negli scenari di monitoraggio della sicurezza, le termocamere sono diventate strumenti essenziali per rilevare i pericoli nascosti e ridurre i rischi operativi. Tuttavia, man mano che la tecnologia diventa sempre più diffusa, concetti come "termografia passiva" e "termografia attiva" compaiono con sempre maggiore frequenza. Questo articolo introduce il principio di funzionamento e l'ambito di applicazione di questi due approcci e chiarisce le principali distinzioni tra di essi, aiutando i tecnici e il personale addetto alla manutenzione a comprendere e selezionare la soluzione di termografia più adatta.
1. Principi di base della termografia a infrarossi
L'essenza della termografia consiste nel "vedere" la radiazione infrarossa invisibile all'occhio umano. Qualsiasi oggetto al di sopra dello zero assoluto emette continuamente energia infrarossa, che le termocamere rilevano e convertono in immagini termiche visive.
Fondamentalmente, una tipica termocamera opera attraverso le seguenti fasi:
- Rilevamento degli infrarossi: Un obiettivo raccoglie la radiazione infrarossa dalla superficie dell'oggetto e la focalizza su un array di sensori
- Conversione del segnale: Il sensore converte l'intensità della radiazione in segnali elettrici, con livelli di radiazione diversi corrispondenti a temperature diverse
- Generazione dell'immagine: Attraverso la calibrazione e il calcolo della temperatura, la distribuzione della temperatura viene mappata in un'immagine termica pseudocolore o in scala di grigi
Su queste basi, la termografia a infrarossi impiega due approcci di utilizzo: la termografia passiva (senza stimolazione esterna) e la termografia attiva (con applicazione di energia esterna).
2. Termografia passiva: La soluzione principale nelle applicazioni industriali
La termografia passiva rileva il calore catturando la radiazione termica naturale emessa da un oggetto senza applicare calore esterno. La termocamera analizza le differenze di temperatura statiche o in lento cambiamento già presenti sul campo, scoprendo così le anomalie. Nelle applicazioni industriali e di sicurezza, la termografia passiva è diventata la soluzione principale.
1) Applicazioni dell'industria energetica: Individuazione di fonti di calore nascoste
Nei sistemi di generazione, trasmissione e distribuzione dell'energia, i contatti elettrici difettosi, i conduttori sottodimensionati o i sovraccarichi locali possono causare notevoli aumenti di temperatura, che spesso sono i primi segnali di guasti e incidenti. La termografia passiva consente un'ispezione rapida e senza contatto di numerosi nodi elettrici senza spegnere le apparecchiature.
Le applicazioni tipiche della termografia passiva nei sistemi di alimentazione comprendono:
- Ispezioni di sottostazioni e quadri elettrici: rilevamento di riscaldamenti anomali in sbarre, interruttori e sezionatori per una pianificazione tempestiva della manutenzione
- Controlli delle linee di trasmissione e dei collegamenti aerei: identificazione di aumenti di temperatura anomali in corrispondenza di morsetti, terminali e dispositivi di fissaggio per ridurre i rischi di bruciatura e di intervento
- Monitoraggio dei quadri e delle sale di distribuzione: screening rapido di numerosi circuiti nei quadri a bassa tensione e nelle cassette di distribuzione, dando priorità a quelli che presentano anomalie termiche
La termografia passiva si integra bene con le ispezioni di routine. Questa integrazione consente l'analisi delle tendenze nel tempo per distinguere tra un aumento di temperatura temporaneo e uno persistente o in peggioramento.

2) Metallurgia e produzione industriale: Ispezione durante la produzione
Negli ambienti metallurgici e produttivi, le apparecchiature generano naturalmente un notevole calore durante il funzionamento. La termografia passiva consente di valutare le condizioni dei componenti critici senza interrompere la produzione.
Le applicazioni più comuni della termografia passiva nella produzione industriale comprendono:
- Monitoraggio di motori elettrici e cuscinetti: rilevamento di temperature superficiali anomale causate da sovraccarico, disallineamento o scarsa lubrificazione
- Ispezioni di trasmissioni e riduttori: osservazione degli schemi di temperatura sugli alloggiamenti per identificare un cattivo ingranamento o un degrado della lubrificazione
- Controlli di forni e tubazioni ad alta temperatura: valutazione delle prestazioni di isolamento e identificazione di danni strutturali locali attraverso la distribuzione della temperatura superficiale di forni di riscaldamento metallurgico, forni di trattamento termico e sistemi di tubazioni ad alta temperatura
Utilizzando la termografia passiva, gli ingegneri possono identificare rapidamente i problemi analizzando i modelli di temperatura: è necessario un intervento immediato quando la temperatura di un componente è significativamente più alta rispetto a quella di unità simili o ai valori di riferimento storici.

3) Sicurezza e sorveglianza: Identificare le minacce nell'oscurità
Le termocamere offrono vantaggi distinti in ambienti con scarsa illuminazione e buio pesto perché non dipendono dalla luce visibile, ma rilevano le radiazioni termiche dell'obiettivo.
Le più comuni applicazioni di sicurezza della termografia passiva includono:
- Protezione perimetrale di strutture critiche: rilevamento di intrusi durante le ore notturne o in caso di maltempo, eliminando i punti ciechi delle telecamere a luce visibile
- Sorveglianza di porti e aeroporti: identificazione delle firme termiche di persone, imbarcazioni, velivoli e animali selvatici a lungo raggio per supportare l'identificazione e l'allarme
- Sicurezza di grandi strutture all'aperto: pattugliamento notturno di impianti chimici, parchi serbatoi e strutture di stoccaggio, dove la termografia aiuta a rilevare attività sospette e potenziali fonti di incendio
La termografia passiva nelle applicazioni di sicurezza non enfatizza la misurazione precisa della temperatura, ma piuttosto la capacità di identificare persone, veicoli e oggetti in base al contrasto termico e alla resistenza alle interferenze ambientali.

4) Prevenzione degli incendi e allarme precoce: Rilevare i "punti caldi" prima della combustione
Molti incendi iniziano con un surriscaldamento non rilevato. La termografia passiva può rivelare i punti caldi pericolosi molto prima della comparsa delle fiamme, fornendo una finestra critica per l'intervento preventivo.
Le applicazioni tipiche della termografia passiva per la segnalazione di incendi comprendono:
- Magazzini e centri logistici: rilevamento di fonti di calore anomale nelle merci impilate, nelle infrastrutture elettriche o nelle aree di ricarica

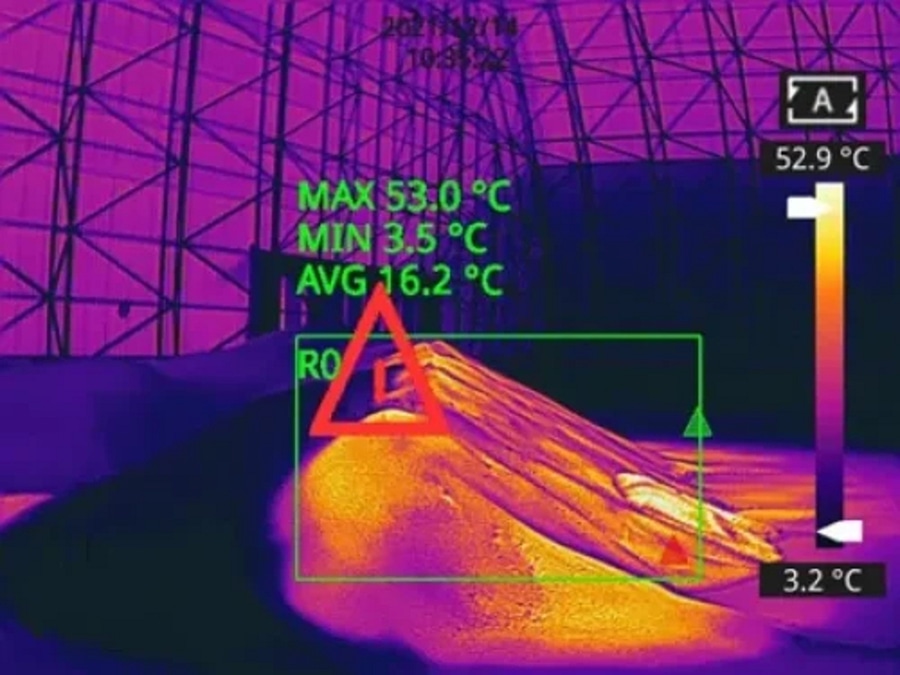

- Discariche di rifiuti e depositi di carbone: monitoraggio continuo della distribuzione della temperatura superficiale per identificare potenziali punti di autoaccensione in cui esiste il rischio di combustione spontanea
- Strutture di ricarica e batterie: monitoraggio delle aree di ricarica dei dispositivi elettrici per individuare tempestivamente batterie surriscaldate o caricabatterie anomali attraverso la termografia
Il monitoraggio termico passivo si abbina efficacemente ai sistemi di allarme, attivando avvisi quando le temperature superano le soglie impostate o emergono modelli di punti caldi anomali, guadagnando così un tempo di risposta critico.

5) Ispezioni degli edifici: Rendere visibile la perdita di calore: Rendere visibile l'invisibile
Nel campo dell'efficienza energetica e della diagnostica degli edifici, la termografia passiva fornisce una chiara rappresentazione visiva delle perdite di calore che si verificano nelle pareti esterne degli edifici, nelle porte, nelle finestre e nelle strutture del tetto.
Le applicazioni tipiche della termografia passiva per le ispezioni degli edifici comprendono:
- Valutazione delle prestazioni dell'isolamento delle pareti esterne: identificazione delle lacune di isolamento, dei difetti di costruzione e della posizione dei ponti termici
- Controllo dell'integrità delle guarnizioni di finestre e porte: osservazione delle infiltrazioni di aria fredda e dei punti di dispersione del calore attraverso i modelli di distribuzione della temperatura
- Rilevamento di perdite e danni da umidità sul tetto: riconoscere che le aree umide presentano caratteristiche termiche diverse rispetto a quelle asciutte e formulare giudizi basati su modelli di immagini termiche
Per i team di gestione e manutenzione degli edifici, la termografia passiva fornisce un metodo diagnostico non distruttivo e su vasta scala che aiuta a sviluppare piani di manutenzione e risparmio energetico più mirati.

3. Termografia attiva: Ispezione basata sull'eccitazione per i difetti più sottili
La termografia attiva è ampiamente utilizzata come tecnica di controllo non distruttivo (NDT). Applica energia esterna all'obiettivo, creando variazioni termiche controllate, quindi utilizza telecamere termiche per osservare come le onde termiche si propagano e si attenuano attraverso il materiale, rivelando così i difetti interni.
I metodi tipici di eccitazione esterna comprendono:
- Eccitazione ottica: utilizzando lampade flash, lampade alogene o laser per produrre un riscaldamento di breve durata o periodico (termografia pulsata, termografia lock-in)
- Riscaldamento convettivo: utilizzo di flussi di aria calda per riscaldare la superficie del target, analizzando poi la distribuzione della temperatura durante il raffreddamento
- Eccitazione ultrasonica o meccanica: generazione di un riscaldamento locale all'interno del materiale attraverso metodi come la vibrazione ultrasonica, quindi cattura di questa differenza termica mediante termografia
Nella termografia attiva, l'attenzione si sposta sulla "risposta termica dinamica": le regioni che si raffreddano più lentamente o si riscaldano più rapidamente sono spesso correlate a vuoti interni, legami o cricche.
Per i componenti subito dopo la saldatura, un breve riscaldamento esterno rivela difetti interni come porosità, cricche e inclusioni di scorie osservando i modelli di propagazione del calore. Nei materiali compositi, l'eccitazione termica pulsata identifica la delaminazione e il debonding. Queste applicazioni sono sempre più comuni nell'industria aerospaziale e automobilistica, dove l'integrità del materiale è fondamentale.
4. Termografia attiva e passiva: Comprendere le differenze chiave
Da un punto di vista tecnico pratico, la distinzione tra termografia attiva e passiva riflette strategie d'uso diverse piuttosto che hardware fondamentalmente differenti. La stessa termocamera a infrarossi, se abbinata a un software di eccitazione esterna e di elaborazione dei dati diverso, può eseguire sia la termografia passiva che quella attiva.
Dimensione Termografia passiva Termografia attiva
Sorgente di calore Radiazione termica naturale emessa dall'oggetto in condizioni operative reali Energia esterna (luce, calore, ultrasuoni) applicata all'oggetto per creare una variazione termica controllata
Focus dell'analisi Distribuzione della temperatura in superficie o in prossimità della superficie e punti caldi statici Effetti dei difetti interni sulla propagazione delle onde termiche; enfasi sui processi dinamici
Scenari applicativi tipici Ispezioni della rete elettrica, monitoraggio delle apparecchiature industriali, sorveglianza della sicurezza, audit energetici degli edifici, allarme antincendio Compositi aerospaziali, valutazione della qualità delle saldature, ispezione dei legami adesivi
Complessità del sistema Relativamente semplice; in genere sono necessari solo la termocamera e un'ottica appropriata Più elevata; richiede una fonte di eccitazione controllata, un'acquisizione sincronizzata e algoritmi di elaborazione dei dati specializzati
Implementazione e costi Facile da implementare o da utilizzare; adatto per l'ispezione di grandi aree e il monitoraggio continuo online; costo totale inferiore Condizioni di implementazione impegnative e messa in funzione approfondita; tipicamente riservato al laboratorio o a stazioni di ispezione dedicate
Velocità di rilevamento Ispezione veloce; consente la scansione rapida di molti beni o di grandi aree Tempo di rilevamento limitato dall'eccitazione e dall'elaborazione; ciclo di misura più lento
Necessità di competenze da parte dell'utente Necessità di competenze operative e di formazione sull'interpretazione delle immagini, ma facilmente insegnabili Necessità di un background NDT professionale per la configurazione del sistema e l'interpretazione dei risultati
Le termocamere standard funzionano in genere in modalità passiva perché la maggior parte delle applicazioni, come quelle energetiche, industriali, di sicurezza e di diagnostica degli edifici, contengono già sufficienti differenze di temperatura naturale, eliminando la necessità di un'eccitazione esterna.
Pertanto, per le aziende che impiegano soluzioni di termografia in questi settori, i sistemi passivi ad alte prestazioni sono in genere più economici e facili da implementare; i sistemi di termografia attiva specializzati sono riservati principalmente alle applicazioni NDT di fascia alta che richiedono il rilevamento di difetti interni.
5. Raccomandazioni per le termocamere passive a infrarossi Raythink
Le termocamere passive a infrarossi di Raythink utilizzano rilevatori VOx non raffreddati e algoritmi avanzati di elaborazione delle immagini per fornire immagini termiche chiare e precise in diverse condizioni ambientali. I nostri prodotti offrono vantaggi fondamentali come il monitoraggio della temperatura in tempo reale, la possibilità di effettuare test non distruttivi e il funzionamento in tutte le condizioni atmosferiche.
Telecamera Speed Dome a doppio spettro PD464T
Telecamera bullet a doppio spettro FC465T
RM620 Termocamera portatile
Telecamera termografica a cubo TN220
6. Conclusioni
La termografia passiva e quella attiva rispondono a esigenze applicative diverse, piuttosto che competere su quale sia la più avanzata. I sistemi di termografia passiva ad alte prestazioni raggiungono il miglior equilibrio tra costi di implementazione, facilità d'uso e valore pratico, rendendoli la scelta preferita per la maggior parte delle applicazioni industriali e di sicurezza. Raythink è specializzata in soluzioni di termografia passiva a infrarossi personalizzate in base alle reali condizioni operative dei diversi settori industriali. Contattate il team di esperti di Raythink per avere una guida professionale nella scelta e nell'implementazione del sistema.
