Rivelatori a infrarossi raffreddati e non raffreddati: Differenze chiave nella scelta della termocamera

{{{sourceTextContent.subTitle}}}

Nella scelta delle termocamere, il tipo di rilevatore a infrarossi è spesso il fattore chiave che determina le prestazioni dell'apparecchiatura e gli scenari applicativi adatti.

{{{sourceTextContent.description}}}

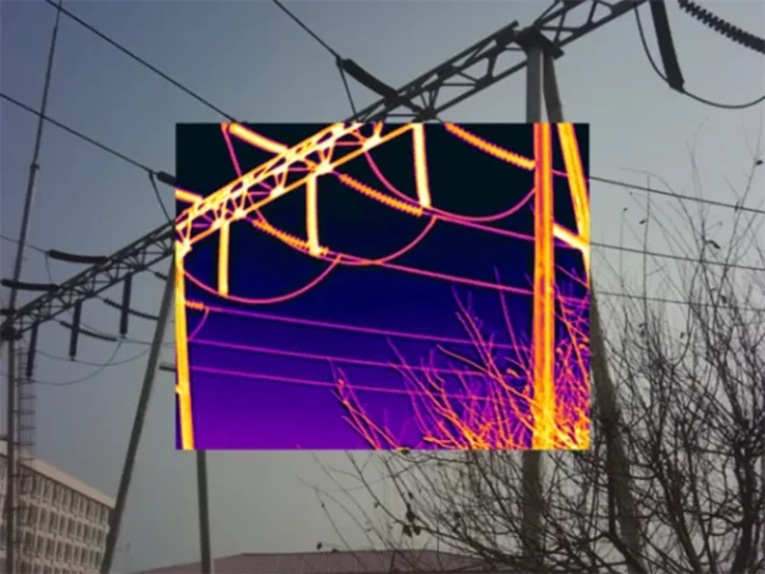

Nella scelta delle termocamere, il tipo di rilevatore a infrarossi è spesso il fattore chiave che determina le prestazioni dell'apparecchiatura e gli scenari applicativi adatti. Questo articolo analizzerà le differenze tra gli array sul piano focale a infrarossi raffreddati e non raffreddati (IR FPA) dal punto di vista della loro classificazione, dei principi di funzionamento e delle caratteristiche. Sulla base di esigenze pratiche, fornirà anche una guida alla scelta delle termocamere a infrarossi per aiutare gli utenti a prendere decisioni informate ed evitare le insidie più comuni.
1. Principi di funzionamento e tipi di array di piani focali a infrarossi
1) Principio di funzionamento di base
Un array sul piano focale a infrarossi (IR FPA) integra la conversione fotoelettrica e l'elaborazione della lettura del segnale. È composto da elementi di rilevamento a infrarossi disposti secondo uno schema specifico e da un'unità di elaborazione del segnale. La luce infrarossa incidente viene focalizzata sugli elementi di rilevamento dal sistema ottico. Gli elementi di rilevamento convertono l'energia della radiazione infrarossa ricevuta in segnali elettrici attraverso la conversione fotoelettrica. L'unità di elaborazione del segnale è responsabile dell'integrazione, dell'amplificazione, del campionamento e del mantenimento di questi segnali elettrici. Infine, questi segnali vengono inviati al sistema di monitoraggio attraverso un buffer di uscita e un sistema di multiplexing, consentendo la visualizzazione di un'immagine a infrarossi corrispondente alla scena attuale.
2) Tipi di array di piani focali all'infrarosso
Gli array sul piano focale a infrarossi (IR FPA) possono essere classificati come raffreddati o non raffreddati in base ai loro requisiti di raffreddamento.
A. Schiere a piano focale infrarosso raffreddate
Gli array a piano focale infrarosso raffreddati si basano sulla tecnologia di raffreddamento criogenico e sui principi di rilevamento dei fotoni. Richiedono un dispositivo di raffreddamento per mantenere un ambiente a bassa temperatura e ottenere prestazioni elevate. Gli FPA IR raffreddati offrono un'elevata sensibilità e un lungo campo di rilevamento, eccellendo in particolare in applicazioni come la ricerca e l'inseguimento di bersagli, il telerilevamento satellitare e la ricerca scientifica di alto livello. Tuttavia, a causa dei vincoli imposti dalle apparecchiature e dai materiali di raffreddamento, gli FPA IR raffreddati hanno costi e consumi più elevati.
Materiali di base
Gli FPA IR raffreddati sono realizzati principalmente con due tipi di materiali: Tellururo di mercurio e cadmio (HgCdTe) e Antimoniuro di indio (InSb). Di questi, l'HgCdTe è diventato il materiale dominante per i rivelatori a infrarossi ad alte prestazioni grazie alla sua ampia risposta spettrale, alle eccellenti capacità di integrazione e all'idoneità al telerilevamento spaziale. L'InSb, che spesso impiega la tecnologia di interconnessione flip-chip, è particolarmente adatto a rilevare la radiazione infrarossa a 3-5 μm grazie alla sua maggiore mobilità dei portatori, che lo rende particolarmente adatto alla ricerca e all'inseguimento di bersagli dinamici.

Modulo a infrarossi raffreddato a onde medie Photon M615L>>
B. Array sul piano focale a infrarossi non raffreddati
Gli array sul piano focale a infrarossi non raffreddati (IR FPA) sono costituiti da rivelatori piroelettrici o microbolometri e dai relativi circuiti e sistemi. Non richiedono un dispositivo di raffreddamento e possono funzionare a temperatura ambiente. Rispetto agli array sul piano focale a infrarossi raffreddati, i tipi non raffreddati offrono vantaggi evidenti in termini di dimensioni, costi e durata, rendendoli particolarmente adatti ad applicazioni civili in cui la portabilità e l'economicità sono fondamentali, come l'ispezione industriale, il monitoraggio della sicurezza, la guida assistita e l'elettronica di consumo.
Materiali di base
Attualmente, lo sviluppo di array sul piano focale a infrarossi non raffreddati si concentra principalmente sulla banda 8-14 μm dell'infrarosso a onde lunghe (LWIR). Le loro prestazioni dipendono in larga misura dalla scelta del materiale di rilevamento termico. Tra i materiali utilizzati, l'ossido di vanadio (VOx) è ampiamente riconosciuto per la sua eccellente sensibilità e precisione nella misurazione della temperatura. Anche il silicio amorfo (α-Si), grazie al suo processo di fabbricazione maturo e all'idoneità alla produzione su larga scala, detiene una posizione di mercato significativa.

Modulo a infrarossi non raffreddato Turing A640 (misura della temperatura)>>
3) Piani focali a infrarossi raffreddati e non raffreddati
Gli array sul piano focale a infrarossi raffreddati e non raffreddati (IR FPA) si differenziano per il design strutturale, i materiali chiave e i processi di produzione, con conseguenti differenze nelle loro applicazioni. Le distinzioni principali risiedono in diversi aspetti:
(1) Sensibilità: Gli FPA IR raffreddati devono operare in un ambiente a bassa temperatura per sopprimere il rumore e la corrente oscura causati dall'eccitazione termica, ottenendo una maggiore sensibilità di rilevamento e qualità dell'immagine. Al contrario, gli FPA IR non raffreddati funzionano a temperatura ambiente e, pur non richiedendo un sistema di raffreddamento, sono generalmente meno sensibili e affidabili.
(2) Prezzo: Gli FPA IR raffreddati sono più costosi a causa della loro dipendenza da sistemi di raffreddamento criogenici e dei complessi processi di produzione dei loro materiali di base. In confronto, gli FPA IR non raffreddati non richiedono componenti di raffreddamento, hanno costi di produzione inferiori e sono quindi più convenienti.
(3) Durata di vita: La durata di vita degli FPA IR raffreddati è spesso limitata dall'affidabilità del meccanismo di raffreddamento, con una conseguente vita operativa relativamente più breve. Gli FPA IR non raffreddati, avendo una struttura più semplice e senza unità meccaniche di raffreddamento, hanno in genere una durata complessiva maggiore. Tuttavia, la loro sensibilità può diminuire con l'invecchiamento dei componenti.
2. Come scegliere tra termocamere raffreddate e non raffreddate?
Le differenze nei principi di funzionamento, nei materiali e nei processi di produzione tra gli array sul piano focale a infrarossi raffreddati e non raffreddati determinano differenze significative tra le termocamere per quanto riguarda la sensibilità, il consumo energetico, le dimensioni, il prezzo e gli scenari applicabili. Pertanto, nella scelta di una termocamera a infrarossi, gli utenti devono considerare le loro specifiche esigenze applicative e sono invitati a valutare in base alle seguenti dimensioni chiave:
1) Prezzo
Le termocamere raffreddate hanno un processo di produzione più complesso e richiedono componenti costosi e ad alte prestazioni, con un conseguente prezzo di vendita significativamente più alto rispetto ai modelli non raffreddati. Se il budget del progetto è limitato o le esigenze di precisione delle immagini sono relativamente basse, le termocamere non raffreddate offrono un miglior rapporto qualità-prezzo.
2) Durata di vita
La durata delle termocamere a infrarossi raffreddate è strettamente legata alle prestazioni del loro sistema di raffreddamento. Un guasto al raffreddatore o una manutenzione impropria possono avere un impatto diretto sulla durata complessiva dell'apparecchiatura. Le termocamere a infrarossi non raffreddate, invece, non si affidano a un sistema di raffreddamento e offrono quindi una durata maggiore e una migliore stabilità a lungo termine. Sebbene le termocamere a infrarossi sul piano focale non raffreddate abbiano una struttura più semplice e non dispongano di unità di raffreddamento meccanico, con una conseguente maggiore durata complessiva, la loro sensibilità diminuisce con l'invecchiamento dei componenti.
3) Sensibilità
Le termocamere a infrarossi raffreddate offrono una maggiore sensibilità di rilevamento e tempi di risposta più rapidi, rendendole adatte ad applicazioni complesse come l'identificazione di bersagli a lungo raggio e il rilevamento in ambienti in rapido cambiamento. Sebbene le termocamere a infrarossi non raffreddate siano leggermente meno sensibili, le loro prestazioni sono sufficienti per le esigenze della maggior parte delle applicazioni standard, come l'ispezione industriale e il monitoraggio della sicurezza.
4) Consumo di energia
Il sistema di raffreddamento richiesto dalle termocamere raffreddate necessita di un'alimentazione continua, con conseguente aumento del consumo energetico complessivo. Le termocamere non raffreddate, invece, non richiedono dispositivi di raffreddamento aggiuntivi, consumano meno energia e sono quindi più adatte ad applicazioni sensibili al consumo energetico.
5) Dimensioni
Limitate dalle dimensioni del meccanismo di raffreddamento, le termocamere raffreddate sono generalmente più grandi. Le termocamere non raffreddate hanno una struttura più compatta, che ne facilita l'integrazione e l'impiego in modo portatile e offre una maggiore flessibilità applicativa.
6) Aree di applicazione
Le termocamere a infrarossi raffreddate sono adatte ad applicazioni di fascia alta che richiedono un'elevata qualità delle immagini, precisione nella misurazione della temperatura e velocità di risposta, come ad esempio:
Long ricerca e inseguimento di bersagli a distanza
rilevamento remoto basato su Space
Gas rilevamento
ricerca scientifica di fascia alta High
..
Le termocamere a infrarossi non raffreddate, grazie alla loro portabilità, al basso consumo energetico e all'economicità, sono ampiamente utilizzate in applicazioni civili, industriali e di sicurezza, tra cui:
Industrial ispezione
Electrical ispezione
Building ispezione
Security protezione
Automotive (guida assistita)
Firefighting e soccorso
Outdoor visione notturna
Consumer elettronica
..
Una valutazione completa basata su queste dimensioni può aiutare gli utenti a far coincidere rapidamente le loro esigenze con le prestazioni del prodotto, evitando così le insidie di una sovraspecificazione o di una sottospecificazione.
3. Conclusione
Le termocamere a infrarossi raffreddate e non raffreddate presentano ciascuna i propri vantaggi e la chiave sta nel fare una scelta consapevole in base allo scenario applicativo specifico e ai requisiti di budget.
In qualità di produttore professionale di termocamere a infrarossi, Raythink possiede una vasta esperienza nel settore e un portafoglio di prodotti diversificato ed è impegnata a fornire soluzioni di imaging a infrarossi efficienti e affidabili per gli utenti di vari settori. Per saperne di più sui nostri prodotti o per ricevere consigli di selezione da parte di esperti, non esitate a contattarci. Ci impegniamo a servirvi e ad aiutarvi a scegliere la termocamera a infrarossi più adatta alle vostre esigenze.
