Telecamere termiche SWIR vs MWIR vs LWIR

{{{sourceTextContent.subTitle}}}

le tecnologie dell'infrarosso a onde corte (SWIR), dell'infrarosso a onde medie (MWIR) e dell'infrarosso a onde lunghe (LWIR), ciascuna con caratteristiche di lunghezza d'onda distinte, hanno sviluppato scenari applicativi unici.

{{{sourceTextContent.description}}}

In applicazioni civili come l'ispezione industriale, la sorveglianza di sicurezza e il monitoraggio ambientale, le termocamere a infrarossi sono diventate apparecchiature fondamentali grazie alle loro capacità di percezione che superano la luce visibile. Tra queste, le tecnologie a infrarossi a onde corte (SWIR), a infrarossi a onde medie (MWIR) e a infrarossi a onde lunghe (LWIR), ciascuna con caratteristiche di lunghezza d'onda distinte, hanno sviluppato scenari applicativi unici. Questo articolo esaminerà in modo approfondito i principi tecnici, le caratteristiche principali e gli scenari di implementazione in ambito civile di queste tre tecnologie, con particolare attenzione all'ampio valore applicativo delle termocamere a infrarossi a onde lunghe. L'obiettivo è quello di fornire una guida per la scelta delle apparecchiature in vari settori.
1. Definizione e portata delle tre bande infrarosse principali
La radiazione infrarossa si riferisce alle onde elettromagnetiche con lunghezza d'onda compresa tra 0,75 e 1000 μm. La tecnologia di imaging termico seleziona in genere tre finestre atmosferiche con elevata trasmittanza atmosferica come bande operative principali, evitando le regioni di forte assorbimento da parte di molecole come il vapore acqueo e l'anidride carbonica nell'atmosfera per garantire prestazioni di imaging stabili.
Gli intervalli di lunghezza d'onda per le tre bande principali sono chiaramente definiti:
Short infrarosso a onde corte (SWIR): 1-2,5 μm, una banda di transizione tra la luce visibile e l'infrarosso a onde medie.
Mid infrarosso a onde medie (MWIR): 3-5 μm, banda dominata dalla radiazione termica.
Long infrarosso ad onde (LWIR): Lunghezze d'onda 8-14 μm, la banda principale per la radiazione termica da oggetti a temperatura ambiente e la banda più utilizzata nelle applicazioni civili di imaging termico.
Sebbene queste divisioni di banda non siano assolute - i prodotti di diversi produttori possono presentare lievi variazioni - gli intervalli principali sono costantemente incentrati sulle finestre di trasmissione atmosferica. Ciò garantisce un'acquisizione efficiente delle informazioni sul bersaglio anche in ambienti complessi.
2. Telecamera termica SWIR: Tecnologia di imaging ad alta risoluzione basata sulla luce riflessa
1) Principio di imaging e caratteristiche principali
Il principio di imaging delle termocamere a infrarossi a onde corte è più simile a quello delle normali termocamere a luce visibile. La sua funzione principale è quella di rilevare la luce infrarossa riflessa dagli obiettivi piuttosto che la radiazione termica degli oggetti stessi. Le termocamere a infrarossi a onde corte devono fare affidamento su sorgenti luminose esterne - come la luce infrarossa emessa dal sole, dalla luna, dalle stelle o da illuminatori attivi - che formano un'immagine dopo la riflessione del bersaglio.
Le caratteristiche principali includono:
High risoluzione delle immagini con un'eccezionale riproduzione dei dettagli, che offre un'esperienza visiva paragonabile a quella della luce visibile.
Ability di penetrare alcuni materiali come wafer di silicio, vetro, fumo e foschia, rendendolo ideale per i controlli non distruttivi in ambienti complessi.
i sensori Core utilizzano prevalentemente il materiale arseniuro di indio e gallio (InGaAs), che offre tempi di risposta rapidi e un funzionamento stabile a temperatura ambiente.
2) Applicazioni tipiche
Industrial Ispezione: Rilevamento di difetti nei wafer di semiconduttori, screening della qualità delle celle solari e ispezione dei giunti di saldatura sulle schede dei circuiti elettronici, sfruttando la capacità di penetrare nei materiali di silicio per effettuare test non distruttivi.
Agricultural e ispezione degli alimenti: Identificazione di grani ammuffiti e rilevamento di ammaccature interne nella frutta, distinguendo le differenze di composizione dei materiali attraverso le caratteristiche spettrali dell'infrarosso a onde corte.
3. Termocamera MWIR: Tecnologia di imaging a radiazione termica focalizzata su obiettivi ad alta temperatura
1) Principio di imaging e caratteristiche principali
Le termocamere a infrarossi a onde medie rilevano principalmente la radiazione termica intrinseca di un oggetto, mostrando una maggiore sensibilità alle emissioni termiche di oggetti ad alta temperatura. Secondo la legge di Planck, il picco di radiazione degli oggetti ad alta temperatura si concentra nella banda dell'infrarosso a onde medie. Pertanto, le termocamere MWIR che operano in questa banda possono catturare efficacemente i segnali termici di obiettivi ad alta temperatura con un'elevata intensità di segnale e una forte capacità anti-interferenza.
Le loro caratteristiche principali includono:
No è necessaria una fonte di luce esterna; l'acquisizione delle immagini si basa esclusivamente sulla radiazione termica del bersaglio, consentendo di operare in condizioni di completa oscurità.
Sensitive alle variazioni di temperatura, in grado di rilevare sottili differenze di temperatura, adatto per l'identificazione precisa di obiettivi ad alta temperatura.
Good trasmissione atmosferica, adatta al rilevamento a medio-lungo raggio con minori interferenze da parte del vapore acqueo e degli aerosol rispetto agli infrarossi a onde lunghe.
2) Applicazioni tipiche
Remote monitoraggio di obiettivi ad alta temperatura: Monitoraggio della temperatura di forni e caldaie industriali; ispezione remota di apparecchiature ad alta temperatura nell'industria energetica, evitando l'esposizione del personale a rischi legati alle alte temperature.
Environmental monitoraggio: I sistemi di sorveglianza dell'attività vulcanica e di allerta precoce degli incendi boschivi catturano i segnali delle fonti di calore ad alta temperatura, fornendo un supporto di dati per la prevenzione e la mitigazione dei disastri.

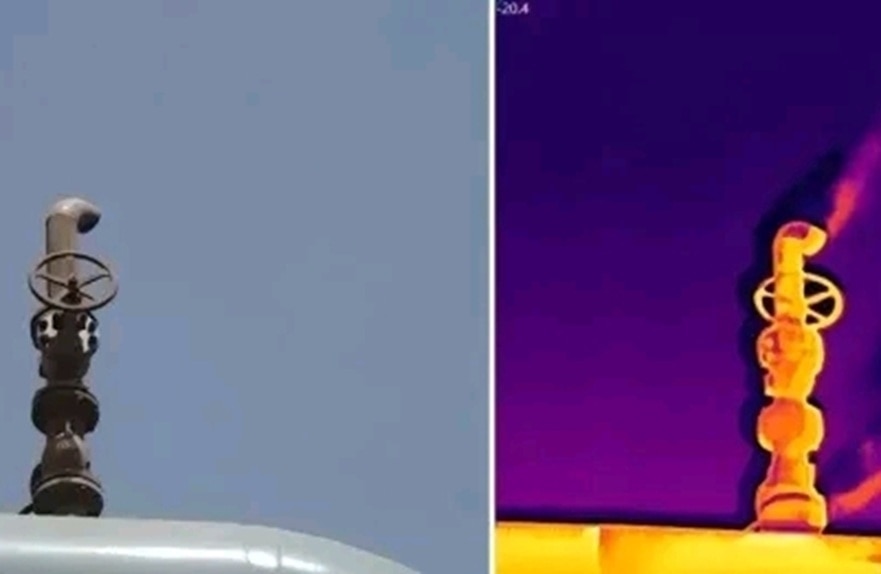

Gas rilevamento delle perdite: Nelle industrie del petrolio e del gas, viene utilizzato per rilevare le perdite di gas idrocarburi come metano e propano. Le immagini chiare sono ottenute grazie alle caratteristiche di assorbimento del gas nello spettro dell'infrarosso a onde medie, garantendo la sicurezza della produzione industriale.

3) Prodotti correlati Raythink
Modulo a infrarossi raffreddato a onde medie Photon M615L
Modulo a infrarossi raffreddato a onde medie Photon M615S
Modulo a infrarossi raffreddato a onde medie a caldo Photon H615
4. Termocamera LWIR: Tecnologia di imaging termico universale per scenari a temperatura ambiente
Il vantaggio principale della termocamera a infrarossi a onde lunghe consiste nell'acquisizione precisa di segnali di radiazione termica da oggetti a temperatura ambiente (da -20°C a 150°C). Secondo la legge di Wien sullo spostamento, i picchi di radiazione termica degli oggetti a temperatura ambiente, come persone, edifici e macchinari, rientrano esattamente nella banda degli infrarossi a onde lunghe da 8-14μm, rendendola la tecnologia ideale per percepire il mondo a temperatura ambiente.
1) Principio di imaging e caratteristiche principali
Le telecamere IR a onde lunghe generano immagini rilevando le radiazioni termiche emesse dagli oggetti stessi, senza bisogno di fonti di luce esterne. Funzionano in modo affidabile anche in condizioni di completa oscurità, fumo denso, nebbia pesante e altri ambienti difficili. Le caratteristiche principali includono:
High sensibilità per oggetti a temperatura ambiente: Eccezionale capacità di catturare le radiazioni termiche di obiettivi come corpi umani (36-37°C), edifici (temperatura ambiente) e apparecchiature industriali (che operano a temperatura ambiente).
Strong Adattabilità ambientale: La banda dell'infrarosso a onde lunghe è minimamente influenzata dalla dispersione atmosferica, consentendo la penetrazione attraverso fumo denso, nebbia, polvere e altri ostacoli, rendendola adatta alle operazioni in condizioni meteorologiche complesse.
Mature Tecnologia e costi contenuti: utilizzando rivelatori non raffreddati come l'ossido di vanadio (VOx) e il silicio amorfo (a-Si), l'apparecchiatura è caratterizzata da dimensioni compatte e basso consumo energetico, in grado di adattarsi a varie configurazioni di montaggio, tra cui quelle palmari, fisse e montate su veicoli.
Stable immagini senza interferenze: Non è influenzato dalla forte luce solare, dai riflessi o da altre fonti di luce ambientale, offrendo prestazioni di imaging costanti giorno e notte per un funzionamento in tutte le condizioni atmosferiche.
2) Applicazioni tipiche
Diagnostica degli edifici: Miglioramento dell'efficienza energetica e della sicurezza
Insulation Ispezione degli strati: Individua rapidamente aree danneggiate, vuote o staccate negli strati isolanti di pareti e tetti per evitare sprechi di energia e fornire una base per interventi di retrofit a risparmio energetico.

Electrical Sicurezza: Rileva riscaldamenti anomali nei circuiti, negli interruttori e nelle cassette di distribuzione degli edifici, segnalando tempestivamente cortocircuiti, sovraccarichi e altri pericoli per prevenire gli incendi.
Leak Rilevamento: Identifica le perdite nascoste nei tetti e nelle pareti catturando immagini termiche chiare grazie alla diversa conduttività termica dell'umidità rispetto ai materiali circostanti, riducendo i costi di riparazione.

Manutenzione predittiva industriale: Riduzione dei tassi di guasto delle apparecchiature
Mechanical Ispezione dei componenti: Rilevamento del calore in macchinari rotanti come motori, cuscinetti e riduttori per identificare problemi come la lubrificazione insufficiente e l'usura, prolungando così la durata delle apparecchiature.
Metallurgical e industrie chimiche: Monitoraggio della distribuzione della temperatura in tubazioni e serbatoi per prevenire incidenti di sicurezza causati da surriscaldamento localizzato e garantire la continuità della produzione.
Electrical Ispezione delle apparecchiature: Monitoraggio della temperatura di componenti elettrici come trasformatori, commutatori e giunzioni di cavi per individuare tempestivamente problemi come contatti difettosi o sovraccarichi, evitando l'esaurimento delle apparecchiature.

Soccorso antincendio: Salvaguardia delle vite umane
Fire Rilevamento della posizione: Penetra nel fumo denso per identificare le fonti di incendio e le direzioni di propagazione, consentendo ai vigili del fuoco di sviluppare strategie di spegnimento scientifiche.
Trapped Ricerca e salvataggio di persone: Cattura i segnali di radiazione termica umana per localizzare rapidamente le persone intrappolate in ambienti pieni di fumo, migliorando l'efficienza dei soccorsi.
Post Ispezione dei rischi di catastrofe: Dopo la soppressione dell'incendio, rileva i punti caldi nascosti all'interno di muri e detriti per prevenire i rischi di riaccensione.
Sorveglianza di sicurezza e ADAS per autoveicoli: ampliare i confini della percezione
Security Monitoraggio: Consente il monitoraggio senza luce di notte e in condizioni atmosferiche avverse, identificando con precisione gli intrusi e gli obiettivi anomali in movimento. Adatto per la protezione della sicurezza in campus, aree perimetrali e strutture critiche.

Automotive ADAS: Come sensore principale per i sistemi di assistenza alla guida autonoma, le termocamere a infrarossi a onde lunghe rilevano obiettivi come pedoni, veicoli non motorizzati e ostacoli. Garantiscono un riconoscimento stabile anche in condizioni di forte abbagliamento o di pioggia/nebbia, migliorando la sicurezza di guida.
3) Prodotti correlati Raythink
Termocamera portatile
Termocamera fissa
Telecamera panoramica a infrarossi
5. Confronto tra le tre principali tecnologie di larghezza di banda e consigli per la scelta
Tipo di tecnologia Vantaggi principali Applicazioni principali Fattori chiave di selezione
SWIR (Short-Wave Infrared) Alta risoluzione, forte penetrazione Ispezione di semiconduttori, screening agricolo Condizioni della sorgente luminosa esterna, proprietà del materiale target
MWIR (Mid-Wave Infrared) Sensibilità alle alte temperature, rilevamento a medio-lungo raggio Rilevamento di perdite di gas, monitoraggio di apparecchiature ad alta temperatura Temperatura del target, requisiti di distanza di rilevamento
LWIR (Long-Wave Infrared) Rilevamento a temperatura ambiente, forte adattabilità ambientale Diagnostica degli edifici, operazioni industriali, soccorso antincendio, sicurezza e ADAS Risoluzione della temperatura, adattabilità ambientale, configurazione di montaggio
Per la maggior parte delle applicazioni civili, le termocamere a infrarossi a onde lunghe sono la soluzione preferita grazie alla compatibilità con la temperatura ambiente, al funzionamento in tutte le condizioni atmosferiche e all'economicità. Gli infrarossi a onde medie sono la scelta migliore per il rilevamento di obiettivi ad alta temperatura o per il rilevamento a medio-lungo raggio. Gli infrarossi a onde corte, invece, sono ideali per gli scenari che richiedono immagini ad alta risoluzione o la penetrazione attraverso materiali specifici.
In qualità di produttore professionale di termocamere a infrarossi, Raythink ha lanciato prodotti che coprono le bande SWIR, MWIR e LWIR, tra cui termocamere portatili, fisse e panoramiche. Queste soluzioni rispondono alle esigenze specifiche di diversi settori, come quello industriale, della sicurezza, dell'antincendio e dell'edilizia. Per una selezione specifica di prodotti o soluzioni tecniche, si prega di contattare il team di professionisti di Raythink per ulteriori dettagli.
