Specifiche delle termocamere: cosa verificare prima dell'acquisto

{{{sourceTextContent.subTitle}}}

La termocamera giusta non è necessariamente il modello con le specifiche tecniche più elevate riportate nella scheda tecnica. È il modello la cui risoluzione, obiettivo, sensibilità, campo di misura e flusso di lavoro per la generazione dei report si adattano al meglio alle vostre esigenze di ispezione.

{{{sourceTextContent.description}}}

La termocamera giusta non è necessariamente il modello con le specifiche più elevate riportate nella scheda tecnica. È il modello la cui risoluzione, obiettivo, sensibilità, campo di misura e flusso di lavoro per la generazione dei report si adattano meglio alle vostre esigenze di ispezione.
Prima di confrontare le specifiche delle termocamere, definite le dimensioni minime del bersaglio, le distanze di lavoro più vicine e più lontane, l’intervallo di temperatura previsto e se avete bisogno di un’immagine qualitativa o di una misurazione radiometrica della temperatura. Questi requisiti determinano quali specifiche sono più importanti.
Per la maggior parte degli acquirenti, le priorità sono: risoluzione infrarossa nativa e campo visivo, messa a fuoco, sensibilità termica, intervallo di temperatura e precisione, seguite da frequenza dei fotogrammi, resistenza, formato dei file e software di analisi. Ogni specifica ha uno scopo diverso e nessuna di esse da sola racconta tutta la storia.

Panoramica delle specifiche delle termocamere
Specifiche Cosa indicano Cosa non dimostrano
Risoluzione IR nativa Numero di pixel indipendenti del rilevatore Se l’obiettivo risolve il bersaglio
alla distanza richiesta
FOV (Campo visivo) Larghezza e altezza della scena acquisita Se un bersaglio di piccole dimensioni occupa un numero sufficiente di pixel
per la misurazione
Messa a fuoco Se l’immagine termica è nitida Precisione della temperatura di per sé
alla distanza di lavoro
NETD Capacità di distinguere un basso contrasto termico Precisione assoluta della temperatura
(sensibilità termica) nelle condizioni di prova specificate
Intervallo di misurazione Intervallo di temperatura calibrato Precisione uniforme in tutte le condizioni e su tutte le superfici
Precisione Conformità prevista con Prestazioni in caso di emissività errata
rispetto a un riferimento nelle condizioni specificate o in caso di dimensioni insufficienti del bersaglio
Frequenza dei fotogrammi: frequenza di aggiornamento dell’immagine; dettaglio spaziale o precisione radiometrica
Durabilità e affidabilità: resistenza alle sollecitazioni ambientali; risoluzione del rilevatore o prestazioni ottiche
e stabilità operativa a lungo termine
Software e flusso di lavoro: facilità di elaborazione dei dati, creazione di report, capacità di acquisizione immagini dell’hardware
e integrazione nei flussi di lavoro di ispezione

Partire dal bersaglio, dalla distanza e dalla decisione
La scelta delle specifiche parte dall’applicazione. Un ispettore edile alla ricerca di ampi modelli di isolamento ha requisiti di sensibilità ottica e termica diversi rispetto a un tecnico che ispeziona un piccolo collegamento elettrico in un’area di lavoro ristretta. Anche una termocamera fissa presenta requisiti di alimentazione, interfaccia e dati diversi rispetto a uno strumento di ispezione portatile.

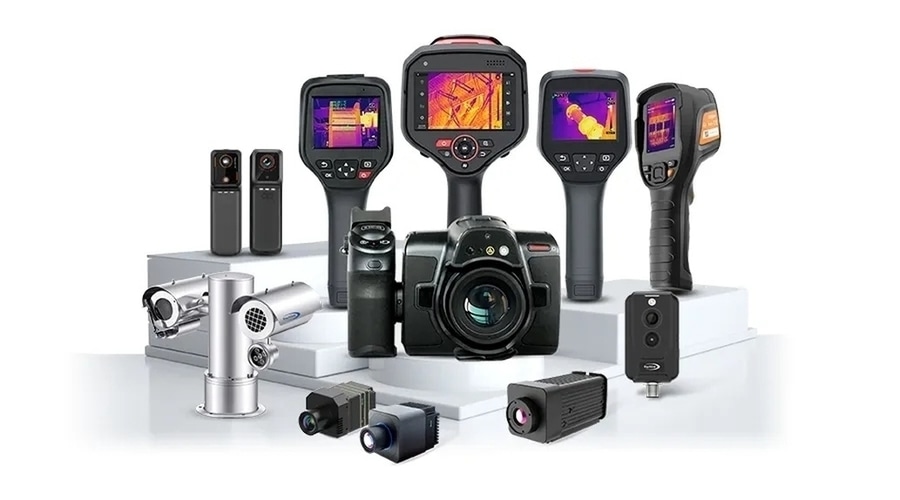

Termocamera portatile
Termocamera fissa
Definire se l’attività è di rilevamento, ispezione o misurazione. Il rilevamento consiste nel verificare la presenza di un’anomalia termica. L’ispezione consiste nel determinare dove si trova e come si relaziona ai componenti circostanti. La misurazione radiometrica aggiunge requisiti relativi a calibrazione, riempimento del bersaglio, messa a fuoco, emissività, radiazione riflessa, distanza e condizioni atmosferiche.
L’applicazione termografica prevista dovrebbe quindi essere documentata prima di selezionare un obiettivo o un rilevatore. Fornite al fornitore le dimensioni minime del bersaglio, le distanze minime e massime, l’ampiezza della scena richiesta, le temperature previste e ciò che l’ispezione deve confermare. Queste indicazioni sono più utili che chiedere semplicemente la termocamera con la “massima risoluzione” senza fornire alcun contesto.
Valutare insieme risoluzione, campo visivo e messa a fuoco
Risoluzione infrarossa nativa
La risoluzione infrarossa nativa è il numero di elementi del rilevatore che campionano in modo indipendente la scena. Un rilevatore da 640 × 512 fornisce più pixel termici nativi rispetto a uno da 256 × 192, ma tale confronto è significativo solo se si considerano anche l’obiettivo, la distanza e la scena.
Non confondere la risoluzione nativa con le dimensioni dell’immagine visualizzata. L’interpolazione e il miglioramento dell’immagine possono migliorare la resa, l’aspetto dei contorni o la leggibilità, ma non creano gli stessi campioni indipendenti della scena come farebbero elementi di rilevamento aggiuntivi. Quando si valutano i sistemi di termografia, chiedere ai fornitori di indicare la risoluzione nativa del rilevatore separatamente dalla risoluzione di uscita migliorata.
Campo visivo e pixel sul bersaglio
Il campo visivo è determinato dal formato del rilevatore e dall’obiettivo. Un campo visivo ampio cattura un’area più estesa della scena, ma distribuisce i pixel del rilevatore su un’area più vasta. Un campo visivo ristretto copre un’area più piccola, concentrando però un maggior numero di pixel su un bersaglio distante. La scelta corretta dipende sia dalla copertura della scena richiesta sia dalle dimensioni del bersaglio più piccolo.
Ai fini della misurazione, un bersaglio dovrebbe occupare più di un singolo pixel del rilevatore. La sfocatura ottica, il campionamento del sensore, la messa a fuoco e gli algoritmi di misurazione della termocamera influenzano tutti l’area di misurazione effettiva. Alcuni produttori forniscono un criterio di IFOV di misurazione o di dimensione dello spot per la combinazione specifica di termocamera e obiettivo. Questi valori documentati dovrebbero essere utilizzati invece di affidarsi esclusivamente all’IFOV geometrico teorico quando si determina se una misurazione è valida.
Messa a fuoco e distanza di lavoro
La messa a fuoco e la distanza di lavoro sono fattori ottici strettamente correlati nella termografia. I modelli a fuoco fisso sono convenienti quando tutti i bersagli rientrano nella profondità di campo prevista. I sistemi di messa a fuoco manuale o automatica supportano distanze variabili, ma l’immagine deve comunque essere correttamente messa a fuoco sul piano del bersaglio. Una messa a fuoco sfocata mescola la radiazione proveniente dalle aree adiacenti e riduce sia i dettagli che la precisione di misurazione.
Prima dell’acquisto, richiedere un calcolo del campo visivo sia per la distanza di lavoro minima che per quella massima. Verificare che l’intera scena rientri nell’inquadratura, pur assicurando che il bersaglio più piccolo copra comunque l’area di misura richiesta. Quando l’ispezione è critica, testare la termocamera e l’obiettivo proposti su un bersaglio rappresentativo prima dell’impiego.
Il NETD indica la sensibilità termica, non la precisione di misura
La differenza di temperatura equivalente al rumore (NETD) descrive quanto piccola sia la differenza di temperatura che il sistema di imaging è in grado di distinguere dal rumore in determinate condizioni di prova. È solitamente espressa in millikelvin (mK). Un NETD più basso indica una maggiore sensibilità termica, consentendo al sistema di rilevare differenze di temperatura più piccole e di produrre un contrasto termico più nitido quando testato in condizioni comparabili.
Tuttavia, il NETD non è una specifica relativa alla precisione di misura. La precisione di misura descrive quanto una temperatura riportata sia prevista corrispondere a un valore di riferimento in condizioni di calibrazione definite. Una termocamera può mostrare sottili modelli termici e tuttavia produrre una misurazione sul campo scadente se il bersaglio è troppo piccolo, sfocato, altamente riflettente, influenzato dall’attenuazione atmosferica o misurato con un’impostazione errata dell’emissività.
I valori NETD devono inoltre essere considerati nel contesto. La temperatura del bersaglio, l’apertura dell’obiettivo, la frequenza dei fotogrammi, l’elaborazione del segnale e la convenzione di reporting possono influenzare il risultato dichiarato. Confrontare i valori solo quando le condizioni di prova sono disponibili e ragionevolmente coerenti.
Un NETD più basso è fondamentale soprattutto quando l’ispezione dipende da un basso contrasto termico, come nel caso di sottili modelli dell’involucro edilizio o di piccole differenze di temperatura su una superficie di processo. Quando il contrasto tra bersaglio e sfondo è già elevato, i dettagli ottici, il campo di misura, la messa a fuoco, la durata o le funzioni di reportistica possono rappresentare criteri di acquisto più importanti.
La domanda corretta non è «Quale termocamera ha il NETD più basso?», bensì «Quale livello di contrasto termico deve rilevare questa ispezione, in quali condizioni e quali altre specifiche determinano se tale contrasto è utilizzabile?».
Adattare l’intervallo di temperatura e la radiometria all’attività
Intervallo di misurazione e precisione
L’intervallo di misurazione è l’ampiezza di temperatura per cui una termocamera è calibrata per fornire valori. Alcuni strumenti suddividono tale intervallo in gamme separate con diverse impostazioni operative o dichiarazioni di precisione. Scegliete un intervallo che copra le temperature minime e massime previste con un margine ragionevole; non scegliete una termocamera solo perché offre l’intervallo di misurazione più ampio o il limite massimo di temperatura più elevato.
Verificare la dichiarazione di precisione per ogni intervallo che si prevede di utilizzare. Essa può essere espressa come temperatura assoluta, percentuale del valore rilevato o il valore maggiore tra i due. La specifica si applica solo in condizioni di prova definite, non a ogni materiale o ambiente operativo.
Radiometria e dati di misurazione salvati
Le misurazioni sul campo dipendono anche dal modello radiometrico. I parametri di correzione rilevanti possono includere l’emissività, la temperatura apparente riflessa, la distanza, la trasmissione atmosferica e la trasmissione attraverso una finestra esterna. Questi non sono “parametri di precisione”, bensì dati utilizzati per stimare la quantità di radiazione che raggiunge il rilevatore proveniente dal bersaglio.
Non tutte le termocamere forniscono dati di temperatura calibrati. Le termocamere dedicate esclusivamente all’imaging possono rivelare il contrasto termico relativo senza riportare valori radiometrici. Se l’attività richiede una misurazione, verificare che i file salvati conservino i dati radiometrici richiesti e che il software supporti i parametri di correzione e gli strumenti di analisi necessari.
Verificate come viene verificata la calibrazione, quali obiettivi e quale campo di misura sono coperti dalle specifiche di precisione e se la documentazione è conforme al vostro processo di qualità. Evitate di inserire un valore generico di precisione nei requisiti di acquisto senza specificarne le condizioni.
Verificate le specifiche che influenzano l’utilizzo sul campo
Frequenza dei fotogrammi e adattamento all’ambiente
La frequenza dei fotogrammi è importante quando il bersaglio si muove, la termocamera si sposta o l’evento termico cambia rapidamente. Una frequenza più elevata può facilitare l’osservazione di scene dinamiche. Tuttavia, non aumenta la risoluzione spaziale nativa né garantisce la precisione della temperatura. Per i bersagli di ispezione fissi, altre specifiche potrebbero avere un valore pratico maggiore.
Per le termocamere portatili, confrontate l’autonomia della batteria, la protezione contro l’ingresso di corpi estranei e le cadute, la temperatura di funzionamento, la disposizione dei comandi, la visibilità del display, lo spazio di archiviazione e le funzionalità di annotazione.
Per le termocamere fisse, esaminare l’alimentazione, le interfacce di rete, le uscite di allarme, la sincronizzazione temporale, la protezione ambientale, il montaggio e l’accessibilità per la manutenzione. Utilizzare le specifiche relative alla configurazione esatta, anziché presumere che tutti i prodotti di una categoria siano equivalenti.
Formati di file, software e test di sistema
Il formato dei dati e il software meritano la stessa attenzione. Uno screenshot, un normale file video e un’immagine fissa completamente radiometrica non contengono le stesse informazioni di misurazione. Verificate cosa salva la termocamera e se il software di analisi termica è in grado di applicare i parametri di correzione supportati, creare aree di misurazione, esportare dati e generare i report richiesti dal vostro processo.
Un test di valutazione utile prevede l’utilizzo della configurazione completa proposta: termocamera, obiettivo, finestra esterna (se presente), sistema di montaggio, software e bersaglio rappresentativo. Un confronto delle schede tecniche dovrebbe restringere le opzioni; una valutazione in condizioni reali dovrebbe confermare la decisione.
Lista di controllo per l’acquisto di una termocamera
Prima di approvare una termocamera, verificare che:
1. Che il bersaglio più piccolo sia risolvibile alla massima distanza di lavoro.
2. Che l’obiettivo copra la scena richiesta a ogni distanza prevista.
3. Che la risoluzione nativa del rilevatore sia indicata separatamente dal miglioramento dell’immagine.
4. Di aver compreso le condizioni di prova NETD e il contrasto termico richiesto.
5. Che le temperature previste rientrino in un intervallo calibrato appropriato.
6. Le condizioni di accuratezza e i parametri di correzione radiometrica siano adeguati all’attività.
7. Messa a fuoco, frequenza dei fotogrammi, protezione, formato file e software supportino il flusso di lavoro.
Domande frequenti
Una termocamera da 640 × 512 è migliore di una da 256 × 192?
Offre un numero di pixel nativi più elevato, ma l’idoneità dipende comunque dall’obiettivo, dal campo visivo, dalle dimensioni del bersaglio, dalla distanza, dalla messa a fuoco, dalla sensibilità e dai requisiti di misurazione. Un numero maggiore di pixel del sensore non può compensare un’ottica o una portata inadeguate.
Un NETD più basso rende una termocamera più adatta?
Un NETD più basso è utile quando l’attività dipende da un basso contrasto termico. Può offrire scarsi vantaggi pratici quando il contrasto è già elevato e un altro fattore limitante — come le dimensioni del bersaglio, la messa a fuoco, la distanza o il flusso di lavoro dei dati — determina il risultato.
Quale intervallo di temperatura dovrei scegliere per una termocamera?
Scegliete un intervallo calibrato che copra le superfici più fredde e più calde che vi aspettate di rilevare, con un margine sufficiente per le normali variazioni. Una temperatura massima più elevata non rende una termocamera migliore per ogni attività. Verificare la dichiarazione di precisione e le condizioni operative relative all’intervallo specifico che si intende utilizzare.
Quali regolazioni della termocamera possono influenzare la misurazione della temperatura?
Messa a fuoco, emissività, temperatura apparente riflessa, distanza dal bersaglio, parametri atmosferici e trasmissione attraverso una finestra a infrarossi esterna possono influenzare una stima radiometrica della temperatura. Anche le dimensioni del bersaglio e il posizionamento nell’area di misurazione sono importanti. La tavolozza di visualizzazione, il livello e l’intervallo modificano l’aspetto dell’immagine, ma di per sé non correggono il modello di misurazione.
Conclusione
Le specifiche delle termocamere dovrebbero essere valutate in base ai requisiti dell’applicazione. Definisci innanzitutto il bersaglio, la distanza, l’intervallo di temperatura e l’obiettivo dell’ispezione. Successivamente, confrontare risoluzione e ottica, sensibilità, prestazioni radiometriche e caratteristiche del flusso di lavoro come un unico sistema.
Se state confrontando termocamere per la misurazione della temperatura nell’ambito di un’ispezione industriale o di un progetto di monitoraggio fisso, Raythink può aiutarvi a esaminare le dimensioni del bersaglio, la distanza, le condizioni di temperatura e i risultati richiesti prima di consigliarvi una configurazione. Una valutazione tecnica offre un punto di partenza più solido rispetto al semplice confronto di specifiche isolate.
