Le termocamere riescono a vedere attraverso la nebbia, la pioggia e il fumo?

{{{sourceTextContent.subTitle}}}

Le termocamere spesso mantengono il contrasto termico in presenza di nebbia leggera, pioggia leggera e in determinati ambienti con fumo, mentre le immagini nella luce visibile iniziano a perdere nitidezza. Non sono in grado di vedere attraverso ogni condizione meteorologica o tipo di fumo. La nebbia fitta e la pioggia battente...

{{{sourceTextContent.description}}}

Le termocamere spesso mantengono il contrasto termico in presenza di nebbia leggera, pioggia leggera e in determinati ambienti con fumo, mentre le immagini nella luce visibile iniziano a perdere nitidezza. Non sono in grado di vedere attraverso ogni condizione meteorologica o tipo di fumo. La nebbia fitta e la pioggia intensa riducono il segnale infrarosso che raggiunge la termocamera. Il fumo denso può ridurre notevolmente il segnale del bersaglio, mentre il fumo caldo può emettere radiazioni infrarosse che nascondono il bersaglio.

Condizioni atmosferiche Risultato tipico del rilevamento Perché il rilevamento diventa più difficile
Nebbia leggera I bersagli con contrasto termico spesso rimangono rilevabili a distanza da breve a moderata. Le goccioline d’acqua sospese attenuano il segnale del bersaglio.
Nebbia fitta Il raggio di rilevamento può diminuire in modo sostanziale e il vantaggio rispetto alle immagini nel visibile può diventare limitato. Una maggiore densità delle goccioline e un percorso ottico più lungo aumentano l’attenuazione del segnale.
Pioggia leggera I bersagli con forte contrasto termico spesso rimangono rilevabili. La pioggia attenua la radiazione del bersaglio e può raffreddare le superfici esposte, riducendo il contrasto termico.
Pioggia intensa La distanza di rilevamento può diminuire notevolmente. Le precipitazioni intense attenuano il segnale del bersaglio, mentre l’acqua sulla finestra della telecamera riduce ulteriormente il contrasto dell’immagine.
Fumo freddo e diffuso I bersagli caldi possono rimanere rilevabili. Le particelle sospese attenuano il segnale del bersaglio, specialmente a densità più elevate e a distanze di osservazione maggiori.
Fumo denso o caldo: i bersagli potrebbero diventare difficili o impossibili da rilevare. La fuliggine e il vapore attenuano il segnale del bersaglio, mentre i gas caldi e le particelle possono aggiungere radiazione infrarossa che lo maschera.
La risposta dipende anche dallo scopo dell’ispezione. Una termocamera può comunque rilevare la presenza di un oggetto anche dopo che l’immagine ha perso dettagli sufficienti per l’identificazione o per una misurazione affidabile della temperatura.

Cosa significa “vedere attraverso” nella termografia?
L’espressione “vedere attraverso” suggerisce che la nebbia, la pioggia o il fumo diventino trasparenti. La termografia non funziona in questo modo. La radiazione infrarossa proveniente dal bersaglio deve comunque attraversare l’atmosfera e l’ottica della termocamera prima di raggiungere il rilevatore. Goccioline, particelle e gas lungo quel percorso possono attenuare il segnale del bersaglio, mentre gli oscuranti caldi possono aggiungere radiazione infrarossa propria.

In pratica, la capacità di una termocamera di “vedere attraverso” un ostacolo (come nebbia, pioggia o fumo) dipende dall’attività richiesta. Il rilevamento consiste nel determinare la presenza di un oggetto o di un’anomalia termica. La classificazione o l’identificazione richiedono dettagli sufficienti per distinguere il bersaglio al livello richiesto dall’applicazione. La misurazione radiometrica utilizza la radiazione rilevata per stimare la temperatura superficiale apparente.

Queste attività presentano limiti prestazionali diversi. Un bersaglio caldo può rimanere rilevabile anche dopo che il suo contorno è diventato troppo debole per l’identificazione, mentre una misurazione affidabile della temperatura può fallire anche prima, poiché l’atmosfera altera la radiazione che raggiunge il rilevatore. Qualsiasi dichiarazione sulle prestazioni dovrebbe quindi specificare sia le condizioni atmosferiche sia l’attività richiesta.

Perché la termografia può superare le prestazioni dell’imaging nel visibile
Le telecamere nel visibile registrano principalmente la luce riflessa da una scena. Le goccioline di nebbia, la pioggia e le particelle di fumo diffondono tale luce, riducendo il contrasto e causando un aspetto sfocato.

Le termocamere rilevano la radiazione infrarossa all’interno di una banda spettrale definita. In determinate condizioni atmosferiche, la radiazione infrarossa termica può attraversare la nebbia o il fumo in modo più efficace, consentendo ai bersagli caldi di rimanere rilevabili anche quando le immagini visibili si sono deteriorate. Ciò conferisce alla termografia un vantaggio in alcune condizioni, ma non rende la termocamera immune alle condizioni atmosferiche.

Se la nebbia o il fumo sono caldi, possono aggiungere radiazione infrarossa all’immagine e ridurre la differenza tra il bersaglio e lo sfondo.

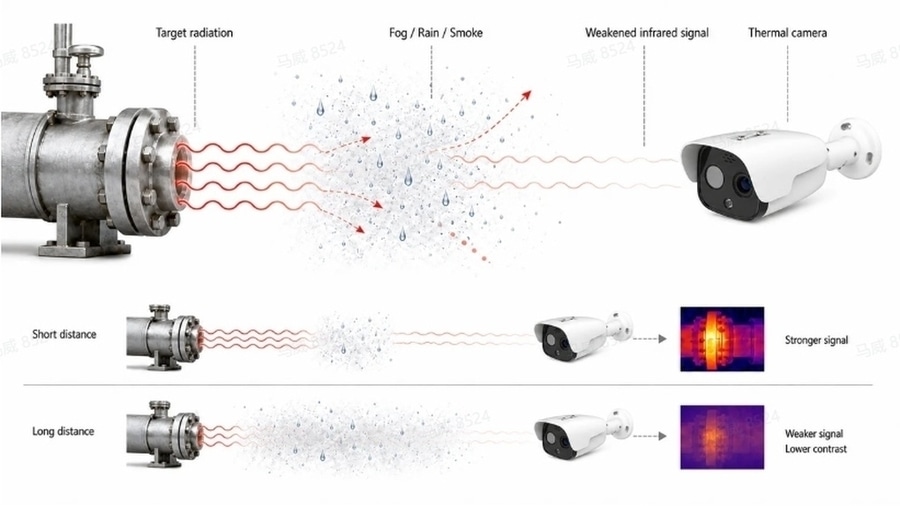

Mentre la radiazione si propaga verso la termocamera, l’acqua, i gas e le particelle possono assorbirne una parte. Le goccioline e le particelle possono anche diffondere la radiazione allontanandola dalla termocamera. Se la nebbia o il fumo sono caldi, possono aggiungere radiazione infrarossa all’immagine e ridurre la differenza tra il bersaglio e lo sfondo.

Il segnale del bersaglio subisce una maggiore attenuazione a distanze di osservazione più lunghe. Un sottile strato di nebbia su una breve distanza può causare una perdita minima, mentre la stessa nebbia su un percorso molto più lungo può attenuare il segnale al punto da impedire il rilevamento.

Anche il design della termocamera influisce sulla capacità del segnale del bersaglio, ormai indebolito, di fornire dettagli utilizzabili. L’obiettivo determina quanto appare grande il bersaglio, mentre la sensibilità del rilevatore, la messa a fuoco e l’elaborazione influenzano la nitidezza con cui viene visualizzato il contrasto residuo. Un bersaglio più grande o un maggiore contrasto termico sono generalmente più facili da rilevare.

Le termocamere riescono a vedere attraverso la nebbia?
Le termocamere spesso conservano un contrasto utilizzabile maggiore rispetto alle telecamere a luce visibile in presenza di nebbia leggera o moderata. La nebbia densa può comunque ridurre significativamente la portata di rilevamento termico, poiché le goccioline d’acqua sospese assorbono e disperdono la radiazione infrarossa.

Zoom 55x, osservazione di bersagli a 2,2 km, in condizioni di nebbia al crepuscolo
Come la distanza e il contrasto del bersaglio influenzano il risultato
Un bersaglio vicino osservato attraverso una nebbia sottile non è paragonabile a un bersaglio distante dietro una fitta coltre di nebbia. Il segnale a infrarossi si indebolisce man mano che attraversa una maggiore quantità di nebbia, quindi un bersaglio che risulta nitido a breve distanza potrebbe scomparire a una distanza maggiore.

Il bersaglio deve inoltre presentare un contrasto sufficiente con lo sfondo. Un oggetto grande e caldo su uno sfondo più freddo può rimanere rilevabile anche dopo che un bersaglio piccolo o a basso contrasto è scomparso. Una maggiore risoluzione del rilevatore può essere d’aiuto solo quando un segnale sufficiente raggiunge la termocamera. L’obiettivo, la messa a fuoco, le dimensioni del bersaglio e la distanza determinano quanti pixel utili coprono il bersaglio.

I modelli atmosferici possono stimare la trasmissione quando sono note le condizioni di nebbia e i dati di input del sistema. L’accuratezza della stima dipende da quanto le condizioni effettive corrispondano a tali ipotesi. La ricerca sulla previsione della portata delle termocamere mostra che le stime utili devono tenere conto della trasmissione atmosferica, delle caratteristiche del bersaglio, dell’ottica, delle prestazioni del rilevatore e dell’attività di rilevamento o identificazione richiesta.

Come la nebbia influisce sulle immagini MWIR e LWIR
Le bande MWIR e LWIR non rispondono in modo identico a ogni tipo di nebbia. La trasmissione atmosferica può essere maggiore in una banda in una particolare condizione di nebbia, ma nessuna delle due è la migliore in ogni situazione. Anche la sensibilità del rilevatore, la trasmissione dell’obiettivo, lo spettro del bersaglio e la radiazione proveniente dall’atmosfera influenzano l’immagine finale.

La nebbia può attenuare i contorni e nascondere piccoli bersagli prima che un bersaglio più grande scompaia completamente. Il miglioramento automatico dell’immagine può accentuare il debole contrasto residuo, rendendo la visualizzazione più chiara. Tuttavia, non è in grado di recuperare le informazioni sul bersaglio che non hanno mai raggiunto il rilevatore. È opportuno valutare le prestazioni in base a un bersaglio e a un compito definiti, piuttosto che basarsi esclusivamente su uno screenshot della visualizzazione.

Le termocamere possono vedere attraverso la pioggia?
Una pioggia leggera spesso consente di ottenere immagini termiche utili a distanze più brevi, specialmente quando il bersaglio è molto più caldo o più freddo rispetto allo sfondo. Una pioggia intensa può ridurre sia il contrasto dell’immagine che la portata di rilevamento.

In che modo la pioggia influisce sul segnale e sulla finestra della termocamera
Le gocce di pioggia assorbono e disperdono parte della radiazione infrarossa diretta verso la termocamera. L’acqua presente sulla finestra protettiva può ridurre la trasmissione e compromettere la qualità dell’immagine. La pioggia inoltre raffredda le superfici esposte, il che può ridurre il contrasto termico che rende visibile il bersaglio.

L’involucro protegge l’hardware della termocamera dall’ingresso di acqua. Il suo grado di protezione IP descrive il livello di protezione verificato tramite test standardizzati; non garantisce tuttavia un’immagine termica nitida in presenza di pioggia o di una finestra ottica bagnata. Valutare separatamente l’angolo di montaggio, il drenaggio, il design della finestra e l’accessibilità per la pulizia. Se l’installazione prevede l’uso di un tergicristallo o di una copertura protettiva, verificare che sia adatta alla finestra a infrarossi.

Perché la pioggia intensa riduce il raggio di rilevamento
La pioggia intensa immette una maggiore quantità d’acqua nel percorso ottico, per cui una minore quantità di radiazione proveniente dal bersaglio raggiunge la telecamera. La perdita diventa maggiore con l’aumentare della distanza di osservazione. La pioggia spinta dal vento può inoltre bagnare un lato della finestra della termocamera in misura maggiore rispetto a quanto suggerito da un test di infiltrazione statico.

La pioggia modifica sia la scena che il percorso ottico. Può raffreddare le superfici e far sì che il bersaglio e lo sfondo raggiungano la stessa temperatura. In tal caso, l’atmosfera potrebbe comunque trasmettere una quantità sufficiente di radiazione infrarossa, ma la termocamera non riceve più un contrasto sufficiente per un rilevamento affidabile. I bersagli riparati o le apparecchiature che trattengono il calore di processo possono rimanere più facilmente visibili.

Le termocamere riescono a vedere attraverso il fumo?
Le termocamere possono rilevare bersagli caldi attraverso una certa quantità di fumo, ma il risultato varia a seconda della densità del fumo, della temperatura e della distanza di osservazione. Di solito è più facile ottenere immagini attraverso un fumo freddo e diffuso rispetto a un fumo denso vicino a una fonte di calore attiva.

In che modo la densità e la temperatura del fumo influenzano l’immagine
Il fumo freddo e diffuso può bloccare la luce visibile, consentendo al contempo il passaggio di una quantità sufficiente di radiazione termica infrarossa per preservare il contrasto del bersaglio. La fuliggine densa, le elevate concentrazioni di particelle o un percorso lungo attraverso il fumo possono attenuare il segnale del bersaglio in modo più marcato.

Immagine della telecamera a luce visibileImmagine della telecamera a luce visibile
Immagine della termocamera a infrarossiImmagine della termocamera a infrarossi
Il fumo caldo crea un problema diverso. I gas caldi, le particelle e le fiamme possono aggiungere radiazione infrarossa che maschera il bersaglio. La turbolenza termica può inoltre distorcere i contorni del bersaglio e rendere l’immagine instabile. Un’area luminosa in un’immagine termica può quindi essere radiazione proveniente dal fumo o dalla fiamma piuttosto che dalla superficie retrostante.

Perché un unico test sul fumo non può prevedere ogni scenario
Un unico test sul fumo non può rappresentare ogni scenario poiché la composizione del fumo, la concentrazione delle particelle, la temperatura e la distanza di osservazione variano a seconda della fonte e del modo in cui si sviluppa il pennacchio.

Il fumo proveniente da fonti diverse può contenere quantità diverse di vapore acqueo, fuliggine, cenere, aerosol e gas di combustione. Anche la distribuzione delle particelle cambia man mano che il pennacchio si raffredda e si mescola con l’aria. Una termocamera che rileva un bersaglio attraverso fumo freddo e disperso potrebbe non fornire lo stesso risultato attraverso fumo denso e caldo.

Le temperature relative del bersaglio, dello sfondo e del fumo determinano la quantità di contrasto che rimane. Un oggetto caldo dietro del fumo freddo può risaltare chiaramente, mentre il fumo caldo può mascherarlo. Anche le fiamme e le particelle calde possono influenzare il controllo automatico del guadagno della termocamera e nascondere i dettagli più deboli del bersaglio.

Come testare una termocamera in presenza di nebbia, pioggia o fumo
Un test utile parte dall’attività da svolgere, non da una generica affermazione di funzionamento in tutte le condizioni atmosferiche. La distanza alla quale una termocamera è in grado di rilevare o identificare un bersaglio dipende dall’atmosfera, dall’obiettivo, dalle dimensioni del bersaglio e dal contrasto termico. Per maggiori dettagli, consultare la sezione dedicata alla portata visiva di una termocamera.

Definire il bersaglio e il compito. Specificare le dimensioni del bersaglio, la distanza di osservazione, il campo visivo e il contrasto termico minimo. Decidere se la termocamera debba rilevare, identificare o misurare il bersaglio. Applicazioni diverse della termografia richiedono criteri di prova diversi.
Registrare un valore di riferimento in condizioni di visibilità ottimale. Testare il sistema completo installato con la termocamera, l’obiettivo, la messa a fuoco, la posizione di montaggio e il bersaglio previsti. Il valore di riferimento mostra il livello di dettaglio e contrasto dell’immagine disponibile prima dell’introduzione di effetti ambientali.
Ripetere il test in condizioni rappresentative. Mantenere costanti la posizione del bersaglio e i criteri decisionali. Registrare la distanza di osservazione, la visibilità in caso di nebbia o l’intensità della pioggia, il tipo di fumo e le condizioni della finestra della termocamera. Verificare se l’operatore sia ancora in grado di portare a termine l’attività prevista, non limitandosi a constatare la presenza di un’immagine sullo schermo.
Ispezionare il percorso ottico. Condensa, pellicole d’acqua, sporco, finestre esterne e alloggiamenti protettivi possono ridurre la qualità dell’immagine indipendentemente dalle condizioni atmosferiche. Verificare il drenaggio, l’accessibilità per la pulizia, la messa a fuoco e la stabilità del montaggio.
Stabilire un limite operativo per ciascuna attività. Il rilevamento può rimanere possibile anche dopo che l’identificazione ha fallito. La misurazione della temperatura a lungo raggio richiede inoltre un modello di correzione atmosferica adeguato; una perdita di trasmissione non considerata può ridurre la precisione dell’immagine termica anche quando il bersaglio rimane visibile.
Per il monitoraggio in siti fissi, valutate le telecamere termiche di sicurezza fisse di Raythink. Scegliete la telecamera e l’obiettivo in base alle dimensioni del bersaglio, alla distanza di osservazione, al campo visivo e al tipo di attività da svolgere (rilevamento o identificazione).

Domande frequenti
Una termocamera ad alta risoluzione può vedere più chiaramente attraverso la nebbia o il fumo?
Solo se un segnale del bersaglio sufficiente raggiunge il rilevatore. Un numero maggiore di pixel può preservare i dettagli dell’immagine, ma non può recuperare la radiazione assorbita o dispersa da nebbia densa o fumo. L’obiettivo, le dimensioni del bersaglio e la distanza di osservazione determinano comunque quanti pixel utili coprono il bersaglio.

Il miglioramento dell’immagine può recuperare i dettagli persi in condizioni meteorologiche avverse?
Il miglioramento dell’immagine può rendere più visibile un contrasto debole, ma non può recuperare i dettagli che non hanno mai raggiunto il rilevatore. Un’elaborazione aggressiva può inoltre accentuare il rumore o la struttura presenti nella nebbia o nel fumo; è quindi necessario valutare l’immagine elaborata in relazione all’attività prevista.

Una termocamera può misurare la temperatura in modo accurato attraverso la nebbia o il fumo?
Non in modo affidabile, a meno che l’effetto atmosferico non sia noto e incluso nella configurazione di misurazione. La nebbia e il fumo possono indebolire la radiazione del bersaglio e introdurre radiazione aggiuntiva proveniente dall’atmosfera. Un bersaglio può rimanere visibile anche quando la sua temperatura visualizzata non è più affidabile.

Un grado di protezione IP significa che una termocamera vedrà chiaramente in caso di pioggia battente?
No. Il grado di protezione IP descrive il livello di protezione testato dell’involucro contro l’ingresso di acqua e polvere. La pioggia battente può comunque indebolire il segnale del bersaglio, bagnare la finestra ottica e ridurre il contrasto termico nella scena.

Conclusione
Le termocamere offrono spesso un vantaggio rispetto alle telecamere a luce visibile in determinate condizioni di nebbia, pioggia e fumo. Nebbia fitta, pioggia battente e fumo caldo o concentrato possono comunque ridurre il raggio di rilevamento o nascondere il bersaglio.

Stabilite se la termocamera deve rilevare, identificare o misurare il bersaglio, quindi testate l’intero sistema installato alla distanza richiesta in condizioni rappresentative. Ciò fornisce un limite operativo realistico senza trasformare un vantaggio condizionale in un’affermazione assoluta di “visibilità totale”.
