OGI vs telecamere a imaging acustico per il rilevamento delle fughe di gas

{{{sourceTextContent.subTitle}}}

Noi di Raythink | Raytron Industrial utilizziamo l'imaging industriale per rendere più gestibili le condizioni difficili da individuare. Questa guida mette a confronto le telecamere a imaging ottico dei gas (OGI) e quelle a imaging acustico per il rilevamento delle fughe di gas.

{{{sourceTextContent.description}}}

Noi di Raythink | Raytron Industrial utilizziamo l’imaging industriale per rendere più gestibili le condizioni difficili da individuare. Questa guida mette a confronto le telecamere a imaging ottico dei gas (OGI) e quelle a imaging acustico per il rilevamento delle fughe di gas.

La scelta parte dal segnale prodotto dalla perdita. L’OGI visualizza il contrasto infrarosso creato da un pennacchio di gas compatibile. L’imaging acustico mappa il suono o gli ultrasuoni provenienti da una fuoriuscita sotto pressione. Entrambe le tecnologie aiutano le squadre a individuare dove cercare e risolvono diversi problemi di ispezione.

Cosa vede ciascuna telecamera
Punto di confronto Telecamera OGI Telecamera di imaging acustico
Segnale primario Radiazione infrarossa assorbita da un gas compatibile Suono o ultrasuoni propagati nell’aria provenienti da una fuga o da un’altra fonte
Punto di partenza ottimale Un gas bersaglio compatibile con la configurazione della telecamera Una fuga pressurizzata che produce un segnale acustico utilizzabile
Immagine tipica Un pennacchio di gas in movimento o un contrasto a infrarossi sulla scena Una fonte sonora apparente su una scena visibile
Variabili principali del campo Configurazione del gas, sfondo, distanza, messa a fuoco, vento e angolo di visione Pressione, distanza, gamma di frequenze, rumore dell’impianto, riflessi e ostacoli
Primo risultato Posizione di una fuoriuscita di gas rilevabile Posizione di una fonte sonora apparente
Follow-up quando necessario Conferma della presenza di gas, concentrazione, portata, esposizione o misurazione della conformità Identificazione del gas, portata, conferma delle apparecchiature, esposizione o misurazione della conformità
In questo contesto, per “imaging acustico” si intendono le telecamere acustiche che visualizzano il suono o gli ultrasuoni trasportati dall’aria provenienti da perdite, non i test a ultrasuoni a contatto né i test di emissione acustica.

Quando l’OGI è la soluzione più adatta
L’OGI è una buona soluzione quando la configurazione della telecamera è compatibile con il gas da rilevare. La telecamera riproduce il pennacchio di gas come contrasto a infrarossi rispetto alla scena, aiutando i team a ispezionare valvole, flange, raccordi, serbatoi e tubazioni da una posizione a distanza.

Un singolo modello OGI non è adatto a tutte le applicazioni relative ai gas. L’idoneità dipende dall’elenco esatto dei gas, dalla banda spettrale, dal rilevatore, dall’obiettivo e dalla configurazione. La guida di Raythink sul funzionamento dell’imaging ottico dei gas spiega il principio di imaging, mentre la sezione dedicata ai gas rilevabili dalle diverse configurazioni delle telecamere OGI fornisce il contesto relativo alla compatibilità con i gas.

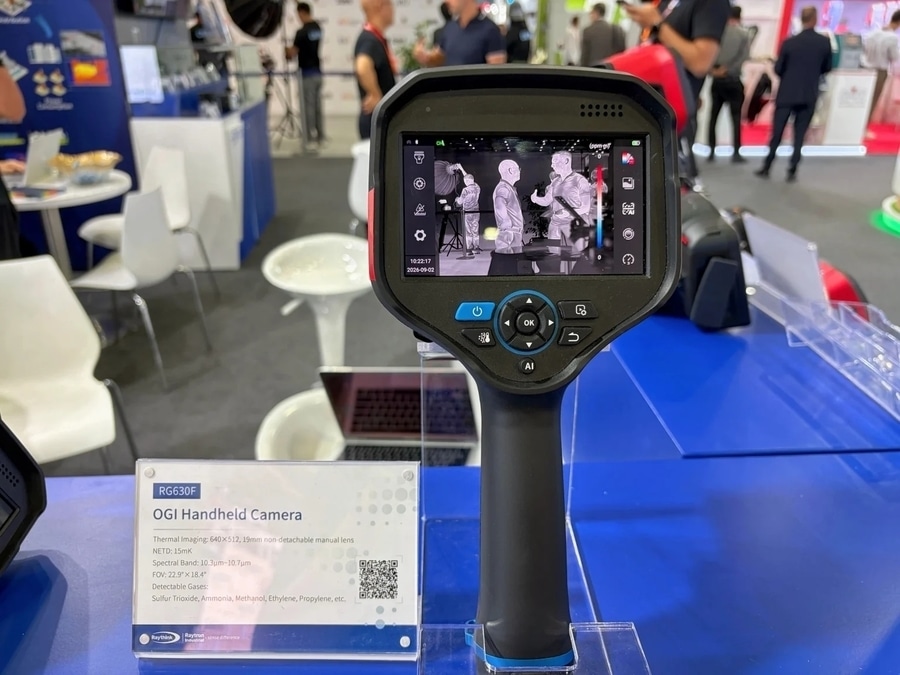

Raythink | La telecamera portatile OGI RG630F di Raytron in esposizione all’OGA 2026
Un’applicazione rappresentativa dell’OGI è la localizzazione delle fughe di SF₆ nei quadri elettrici ad alta tensione. L’SF₆ è stato inserito nell’elenco dei gas target per la configurazione della telecamera portatile OGI RG630F di Raythink. I team possono ispezionare da una posizione a distanza gli interruttori accessibili, gli involucri dei quadri elettrici isolati a gas (GIS) e i raccordi, rendendo più facile localizzare una perdita altrimenti invisibile.

Visualizzazione delle perdite di SF₆ tramite termografia
Le prestazioni dell’OGI dipendono anche dalle condizioni sul campo. Vento, distanza di osservazione, temperatura e contrasto dello sfondo, messa a fuoco e interferenze atmosferiche influenzano la visibilità del pennacchio. L’Appendice K dell’EPA fornisce un utile riferimento tecnico per queste variabili nelle indagini OGI specificate negli Stati Uniti.

Quando l’imaging acustico è la soluzione più adatta
L’imaging acustico è particolarmente indicato per le apparecchiature pressurizzate che producono un suono o ultrasuoni rilevabili. Un array di microfoni confronta i segnali provenienti da diverse direzioni e sovrappone la posizione apparente della sorgente a un’immagine visiva.

La distribuzione dell’aria compressa ne è un esempio pratico. Una mappa sonora può aiutare un team a restringere il campo della probabile posizione della perdita intorno a un raccordo, un tubo flessibile o una valvola da una posizione a distanza, anche quando un pennacchio di gas visibile non è il segnale più utile. L’imaging acustico può anche aiutare a controllare altre apparecchiature di servizio e di processo pressurizzate, a condizione che la perdita produca un segnale acustico rilevabile.

Le prestazioni acustiche dipendono dal livello sonoro e dalle condizioni ambientali. Un basso differenziale di pressione, il rumore di fondo dell’impianto, i riflessi, la distanza, gli ostacoli e impostazioni di frequenza inadeguate possono tutti rendere più difficile localizzare la fonte. Scegliere una telecamera con una gamma di frequenze e specifiche operative adatte alle apparecchiature e alle condizioni di ispezione.

Alcune telecamere acustiche stimano le dimensioni della perdita o la portata sulla base dei dati sonori. Queste stime sono utili per stabilire le priorità di riparazione, ma la pressione, la contropressione, il tipo di perdita, la distanza e lo stato di funzionamento influenzano il risultato.

Adattare il metodo all’attività di ispezione
Compito di ispezione Metodo iniziale utile A cosa aiuta a rispondere
Visualizzare un pennacchio di gas compatibile OGI C’è una fuoriuscita visualizzabile in corrispondenza di una valvola, una flangia, un raccordo o un involucro di processo?
Scansionare un percorso dell’aria compressa Immagini acustiche Quale raccordo, tubo flessibile o valvola è la probabile fonte sonora?
Identificare il gas o valutare l’esposizione Monitoraggio diretto del gas o campionamento Cosa è presente e cosa significa ai fini della decisione?
Quantificare una portata di fuoriuscita Un metodo quantitativo adatto alla fonte Quanto è grande la fuoriuscita nelle condizioni misurate?
Ispezionare un’area pericolosa Apparecchiature con marcatura e configurazione appropriate L’apparecchiatura è adatta alla classificazione dell’area e all’applicazione?
La risoluzione del rilevatore, il numero di microfoni e la portata dichiarata sono specifiche utili, ma non sostituiscono l’adeguatezza tra il segnale, il sito e l’obiettivo dell’ispezione.

Le condizioni sul campo determinano il risultato
Per l’OGI, la visibilità del pennacchio varia in base alla risposta del gas, all’angolo di osservazione, allo sfondo, al contrasto termico, al vento, alle condizioni meteorologiche e alla messa a fuoco. Un punto di vista o uno sfondo diversi possono fare una differenza significativa.

Rilevamento di fughe di gas tramite telecamera per imaging ottico dei gas
Per l’imaging acustico, la mappa sonora è determinata dal differenziale di pressione, dalla geometria della sorgente, dalla distanza, dal rumore, dai riflessi e dalle sorgenti sovrapposte. Avvicinarsi, isolare una sorgente o selezionare una diversa gamma di frequenze può migliorare la localizzazione.

Cosa succede dopo la localizzazione
L’OGI e l’imaging acustico aiutano le squadre a restringere il campo di ricerca. Lo strumento da utilizzare successivamente dipende dalla decisione che ne consegue.

In caso di concentrazione di gas, carenza di ossigeno, infiammabilità o esposizione a sostanze tossiche, utilizzare sistemi di monitoraggio a lettura diretta e test adeguati al rischio. Le linee guida dell’OSHA sui monitor a lettura diretta descrivono il ruolo di questi strumenti per i gas tossici e combustibili e per le condizioni relative all’ossigeno.

Per determinare la portata di una perdita, utilizzare un metodo quantitativo che definisca la fonte, le condizioni operative e l’incertezza richiesta. L’Appendice K dell’EPA è un protocollo per individuare la presenza e la posizione delle perdite in questione; la misurazione della portata richiede un metodo progettato appositamente a tale scopo.

Come scegliere una telecamera per il rilevamento delle fughe di gas
Iniziate con cinque domande:

Quale gas state cercando e la telecamera è configurata per rilevarlo?
È probabile che la fuoriuscita produca un segnale acustico utile?
Quali sono la distanza, l’accessibilità e il percorso visivo disponibili?
Quali condizioni di fondo, vento, condizioni meteorologiche, rumore e sovrapposizione delle fonti sono previste?
Qual è il risultato richiesto: localizzazione, conferma della presenza di gas, misurazione dell’esposizione, portata della perdita o reportistica?
Conclusione
L’OGI è il punto di partenza naturale quando l’ispezione si concentra su un pennacchio di gas compatibile con la configurazione della telecamera. L’imaging acustico è il punto di partenza naturale quando la perdita produce un suono distintivo nelle apparecchiature pressurizzate. In molti impianti, i due metodi si completano a vicenda: uno localizza il segnale, mentre l’altro conferma la presenza del gas, le condizioni di esposizione o la portata della perdita.

Per un confronto specifico per l’impianto, comunicateci il mezzo in esame, il tipo di apparecchiatura, la distanza di ispezione, le condizioni del sito, la classificazione dell’area e il risultato desiderato. Discutete la configurazione della telecamera OGI con Raythink | Raytron Industrial per un approfondimento su misura per la vostra applicazione.
