Distribuzione uniforme delle forze anche in presenza di elevati carichi di flessione

{{{sourceTextContent.subTitle}}}

RINGSPANN offre elementi di serraggio a cono per applicazioni soggette a momenti flettenti

{{{sourceTextContent.description}}}

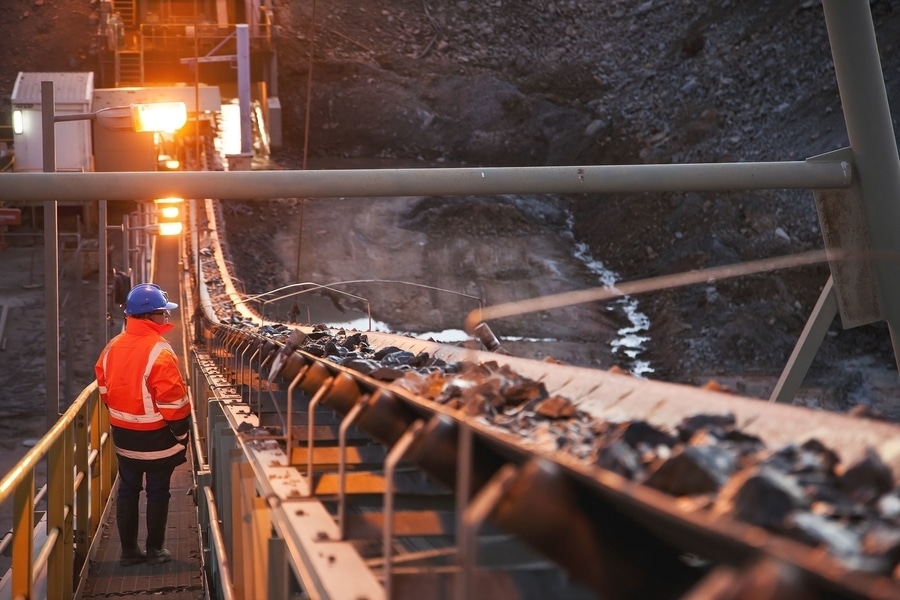

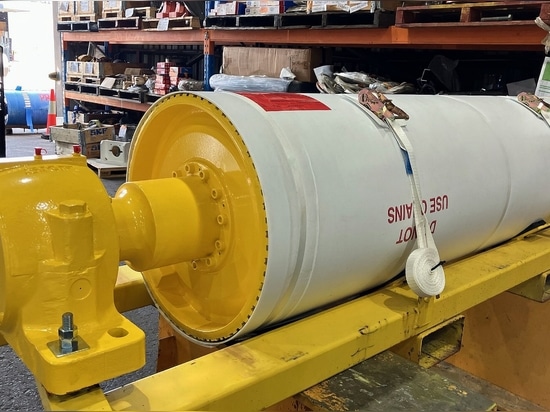

Bad Homburg, giugno 2026. – «L’impiego nei tamburi motori e deviatori dei sistemi di trasporto utilizzati per movimentare materiali sfusi grossolani e abrasivi nelle miniere, nell’estrazione delle materie prime e nell’industria mineraria rappresenta senza dubbio una delle applicazioni più impegnative per i set di serraggio albero-mozzo. A differenza di molte applicazioni standard della tecnologia di trasmissione industriale, questi sistemi non devono solo assorbire coppie, ma anche elevati momenti flettenti. Questo perché nei sistemi di trasporto per impieghi gravosi si verificano costantemente, durante il funzionamento, situazioni di carico in cui i tamburi rotanti subiscono una notevole flessione – e non sempre in modo uniforme, ma in misura variabile a seconda del carico. I gruppi di serraggio montati tra l’albero del tamburo e i suoi fondi frontali devono essere in grado di far fronte a questa interazione in modo affidabile e duraturo, garantendo sempre la trasmissione senza perdite della forza nella catena cinematica. Per fornire ai progettisti di sistemi di trasmissione una soluzione di alta qualità per questo compito complesso, RINGSPANN ha sviluppato appositamente gli elementi di serraggio conici della serie RLK. Sono realizzati su misura per lo scenario descritto e figurano tra i prodotti di punta dell’offerta completa dell’azienda. «La loro struttura costruttiva, la scelta dei materiali, la lavorazione delle superfici: tutto è qui studiato su misura per applicazioni con elevati momenti flettenti. La gestione della qualità nella produzione dei nostri set di serraggio conici RLK è estremamente rigorosa e comprende l’ottimizzazione della concentricità, garantendo l’attuazione dei più elevati standard di precisione”, afferma André Artmann, responsabile del team clienti per le aree di prodotto degli elementi di serraggio e dei giunti presso RINGSPANN.

I set di serraggio garantiscono la disponibilità del sistema

Sia ai produttori che agli operatori di sistemi con catene cinematiche, che devono funzionare in sicurezza sotto il carico di momenti flettenti variabili, viene offerto un elevato livello di valore aggiunto grazie al design di alta qualità dei set di serraggio RLK di RINGSPANN. Questo perché contribuiscono in modo significativo alla sicurezza operativa e alla disponibilità dell’impianto, riducendo al minimo il rischio di danni durante il funzionamento, di riparazioni che richiedono molto tempo e di costosi tempi di fermo. "Problemi noti come la deformazione del fondo del tamburo, spostamenti assiali indesiderati, difficoltà di smontaggio o cedimento dell’albero – indicato dalla corrosione da sfregamento – possono essere quasi completamente esclusi se la progettazione è corretta. Inoltre, i nostri set di serraggio conici favoriscono un montaggio semplice e una sostituzione rapida", sottolinea André Artmann. Per inciso, nella progettazione dei set di serraggio RLK, gli ingegneri di RINGSPANN hanno seguito le consuete specifiche dei noti produttori di tamburi.

Sette varianti per numerosi tamburi

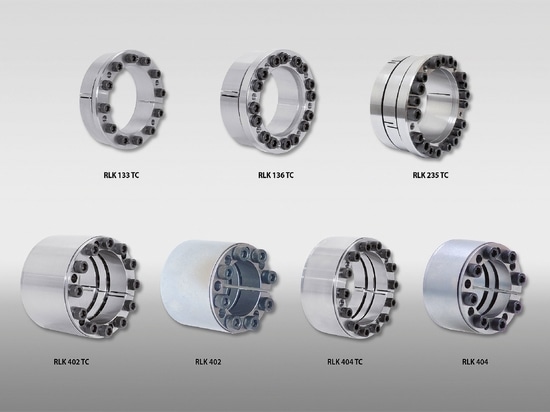

RINGSPANN offre attualmente i propri elementi di serraggio per applicazioni con momenti flettenti in sette versioni base esenti da manutenzione, ciascuna delle quali è disponibile di serie in un massimo di 30 misure. Tutte le versioni sono autocentranti con elevata precisione, sono adatte anche all’impiego in sistemi di azionamento reversibili e vengono fornite pronte per l’installazione. Complessivamente, i progettisti possono scegliere tra set di serraggio conici per coppie trasmissibili fino a 1.727.560 Nm e momenti flettenti fino a 1.122.900 Nm (Mb max). André Artmann spiega: «I nostri set di serraggio sono progettati per l’impiego su tamburi e sono adatti a diversi tipi di tamburi e a diversi scenari di installazione. A seconda della serie e della dimensione, consentono momenti flettenti eccezionalmente elevati, fino al 60 per cento della coppia trasmissibile! Il loro design strutturale si basa sui risultati più recenti ottenuti nell’ambito di progetti di ricerca congiunti con le principali università e istituti di ricerca». Oltre alle versioni di serie, la realizzazione di modifiche su misura e soluzioni speciali fa parte del portafoglio di RINGSPANN. ms
