SDT340: ultrasuoni per l'integrità elettrica - massima sicurezza e zero tempi di inattività non pianificati

{{{sourceTextContent.subTitle}}}

L'elettricità è la forza motrice dell'industria. Ma i suoi guasti rappresentano la minaccia più costosa e pericolosa per qualsiasi operazione.

{{{sourceTextContent.description}}}

In un ambiente di produzione, i tempi di inattività non pianificati costano in media 107.000 euro all'ora, raggiungendo cifre da capogiro come 2 milioni di euro all'ora nel settore automobilistico. Quando si tratta di sistemi ad alta tensione, l'equazione è semplice: un guasto elettrico totale spesso costa dieci volte di più di una manutenzione preventiva e pianificata.

La maggior parte di questi disastri ha un colpevole silenzioso e insidioso: La scarica parziale (PD).

Un rischio invisibile, un impatto devastante
La scarica parziale è un'interruzione localizzata dell'isolamento, un "mini-cortocircuito" che non causa l'arresto immediato dell'apparecchiatura, ma distrugge metodicamente e gradualmente i suoi componenti interni. Questi fenomeni sono la causa principale del degrado dell'isolamento. Le statistiche sono categoriche: fino all'85% dei guasti critici e dirompenti nelle apparecchiature a media e alta tensione sono direttamente collegati a danni causati da PD.

Queste scariche si manifestano in tre forme distinte, ciascuna delle quali genera una firma ultrasonica unica:

Corona: Rottura dell'isolamento nell'aria intorno ai conduttori ad alta tensione, con conseguente progressiva degradazione delle superfici.
Arco elettrico: Una scarica continua e intensa, spesso localizzata in contatti allentati o danneggiati.
Tracciamento: Tracciamento: La creazione di un percorso conduttivo lungo la superficie dell'isolante.
Ignorare questi segnali è una strategia pericolosa che porta, nel peggiore dei casi, a un flashover e a un guasto catastrofico, esponendo il personale a rischi mortali e l'azienda a perdite milionarie.

L'SDT340: diagnostica non intrusiva e sicura
Alla luce di questa minaccia, l'ispezione elettrica a ultrasuoni con l'SDT340 è lo strumento di rilevamento precoce più sicuro ed efficace disponibile. Le apparecchiature elettriche sane sono silenziose dal punto di vista acustico; tuttavia, qualsiasi PD genera un segnale acustico localizzato e direzionale nell'intervallo tra 20 kHz e 50 kHz. L'SDT340, dotato di un sensore ad alte prestazioni con accoppiamento ad aria, rileva questo ronzio distinto prima che provochi un aumento significativo della temperatura o danni visibili.

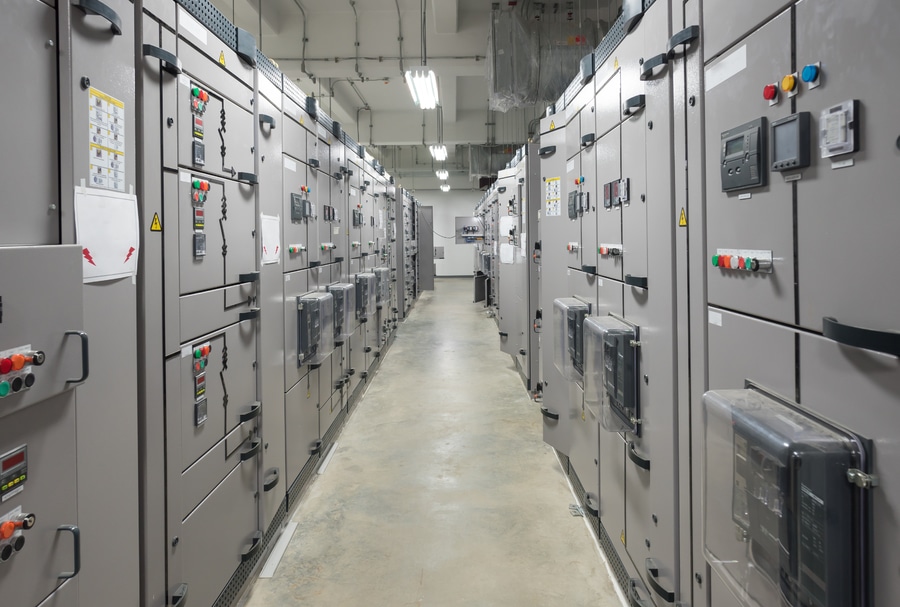

Il vantaggio principale è la sicurezza. L'ispezione è senza contatto e consente ai tecnici di monitorare i quadri elettrici e le apparecchiature sotto tensione a distanza, riducendo al minimo l'esposizione ad ambienti ad alto rischio.

Il vantaggio tecnologico dell'analisi PD
I segnali PD sono eventi ultra-transienti, della durata di soli nanosecondi o microsecondi. Per rilevarli e, soprattutto, per analizzarli in modo affidabile, lo strumento deve avere un'eccezionale capacità di cattura. È qui che l'architettura tecnica dell'SDT340 offre un vantaggio decisivo:

Modalità Focus a 256 kHz: L'SDT340 utilizza una frequenza di campionamento massima di 256.000 campioni al secondo. Questa frequenza, utilizzata dalla modalità proprietaria focUS, è specificamente ottimizzata per identificare i transitori di impatto più brevi. L'alta risoluzione del segnale (HSR) consente di "vedere i difetti che gli altri non riescono a vedere", assicurando che anche gli impulsi PD più sottili non vengano persi.
Analisi in tempo reale sul campo: L'ampio schermo a colori da 3,5 pollici dell'SDT340 consente agli ispettori di visualizzare immediatamente la forma d'onda temporale (TWF) e lo spettro FFT del segnale acquisito. Grazie alle funzioni di espansione e zoom, il team può diagnosticare la natura del difetto sul campo, elencando i 10 valori più alti dello spettro per identificare immediatamente le frequenze dominanti.
Integrità dei dati: L'SDT340 può registrare forme d'onda fino a 10 minuti per analisi complesse. I dati vengono archiviati in oltre 4 GB di memoria interna, quindi analizzati e analizzati tramite il software di gestione Ultranalysis® Suite 3 (UAS3). Questa catena di dati sicuri elimina il rischio di errore umano o di perdita di dati, migliorando l'affidabilità degli allarmi.
Caso di studio: Scoperta della corona su un trasformatore
L'efficacia dell'SDT340 negli ambienti elettrici non è solo teorica. Un'azienda di servizi pubblici in Europa, desiderosa di migliorare l'affidabilità dei propri impianti ad alta tensione, ha integrato l'SDT340 nei propri processi di ispezione.

Scansionando gli sfiati e i punti di accesso di un trasformatore critico, gli ispettori sono stati in grado di rilevare il segnale acustico distintivo dell'effetto corona. Questo difetto si manifestava con scosse periodiche che degradavano gradualmente l'isolamento. Grazie al rilevamento tempestivo degli ultrasuoni, l'azienda ha potuto programmare una pulizia approfondita del trasformatore, arrestando il degrado distruttivo ed evitando un guasto costoso e potenzialmente catastrofico.

Conclusione: Trasformare la manutenzione elettrica
L'integrazione dell'SDT340 per il rilevamento delle scariche parziali è un investimento strategico che si traduce direttamente in ROI. Identificando i guasti elettrici al loro primo stadio, le aziende assicurano la sicurezza dei propri dipendenti, proteggono beni di valore milionario e garantiscono la continuità della produzione. L'SDT340 non si limita a rilevare i disturbi, ma fornisce l'intelligenza necessaria per trasformare la manutenzione elettrica da una spesa reattiva a un potente motore di profitto.
