Guida alla configurazione dell'attuatore con il servocontrollore Thanos AMC-AASD15A

{{{sourceTextContent.subTitle}}}

per il simulatore (corsa/volo/addestramento/bagagliaio)

{{{sourceTextContent.description}}}

Guida alla configurazione dell'attuatore con il servocontrollore Thanos AMC-AASD15A. È possibile acquistare il nostro 80ST-M2030 o 90ST-M2030 qui. Lo scopo di questa guida rapida è di aiutarvi a configurare il vostro servoazionamento AASD per lavorare con i controllori Thanos Motion. Non esitate a contattarci per il manuale del servo.

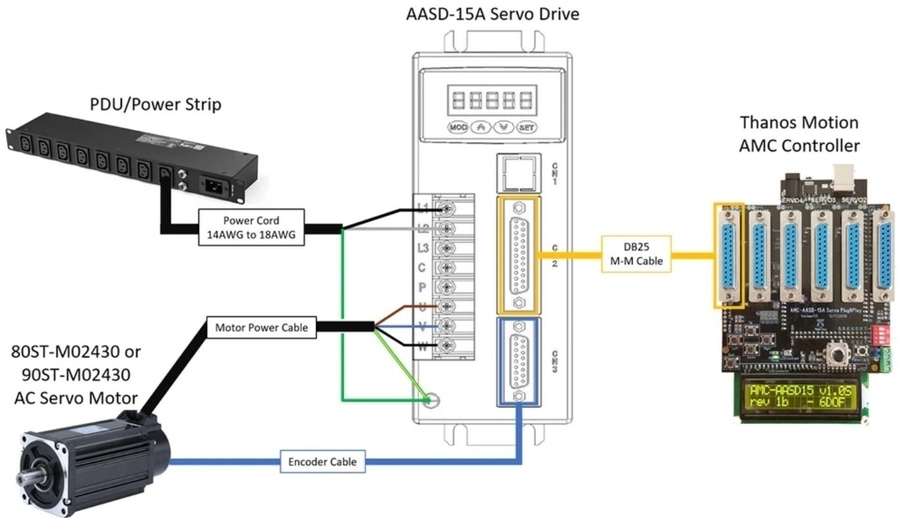

Cavi dello schermo del motore
Nella maggior parte dei casi, il servomotore CA, il servoazionamento AASD, il cavo di alimentazione del motore e il cavo dell'encoder sono venduti insieme. Collegare il servomotore CA al servoazionamento AASD con i cavi in dotazione secondo lo schema sopra riportato. Si consiglia di utilizzare un cavo di alimentazione del motore schermato per evitare problemi di EMI con altri dispositivi.

Cavi del controllore Thanos AMC
Per collegare il servoazionamento AASD al controllore Thanos AMC si utilizzano cavi di prolunga standard DB25 maschio-maschio. Si consiglia di utilizzare cavi schermati per ridurre i potenziali problemi di EMI.

Ripristino dei valori predefiniti
Prima di configurare il servoazionamento AASD, si consiglia di ripristinare le impostazioni predefinite

Premere il pulsante Mode (MOD) fino a visualizzare Fn000 sul display a LED
Selezionare Fn004 utilizzando i pulsanti freccia Su e Giù
Tenere premuto il pulsante SET per 3 secondi per accedere alla funzione
Tenere premuto il pulsante SET per 3 secondi per ripristinare le impostazioni di fabbrica
Il display a LED mostrerà "done" se l'operazione è riuscita e "Err" se il reset non è andato a buon fine
Configurazione dell'AASD
Impostare i seguenti parametri sul servoazionamento AASD per poter lavorare con i controllori Thanos Motion

Guida alla configurazione dell'attuatore con il controllore Thanos AMC-AASD15A

Il servocontrollore AMC-AASD15A può controllare i servomotori AASD-15A in modo sicuro e preciso. Il controllore consente di impostare i seguenti parametri per adattarli agli attuatori:

Corsa regolabile da 10 mm a 1300 mm
Passo della vite regolabile, 4 mm, 5 mm, 10 mm o 25 mm di avanzamento per giro
Direzione regolabile per il posizionamento in linea o a scomparsa del servomotore
Selezione opzionale dei rapporti di riduzione della cinghia (1:1, 1:1,5, 1:2) per gli attuatori foldback.
Supporta piattaforme fino a 6DOF (è possibile anche un cablaggio manuale supplementare per 7DOF).

Altri software di movimento supportati sono SIM RACING STUDIO, Simtools, FlyPT mover e il software di movimento BFF 6DOF di Ian, che utilizza lo stesso formato di dati di tutti i miei controller di movimento AMC.

Questo controller è stato progettato per consentire la conversione di piattaforme 4DOF da SFX100 alla compatibilità con Simtools. È stato costruito sulla base del già collaudato controller AMC1280USB, ma è dotato di firmware servo dedicato e di connettori DB25 per un facile utilizzo plug and play.

Cosa lo rende speciale?
Il suo modo completamente autonomo e sicuro di interfacciare la vostra piattaforma 4DOF o 6DOF a Simtools, con molte misure di sicurezza e protezione, pur consentendo un semplice funzionamento plug and play.

Esempio di servomotori AASD compatibili di varie dimensioni di flangia:
Flangia 80 mm, 80ST-M02430
Flangia 90 mm, 90ST-M02430
Flangia 110 mm, 110ST-M04030
Flangia 130 mm, 130ST-M06025
