Piattaforma di movimento a 6 gradi di libertà con carico utile di 1500 kg e telaio da 2 m × 2 m per simulatore di camion

{{{sourceTextContent.subTitle}}}

Comunicazione dei dati in tempo reale (UDP)

{{{sourceTextContent.description}}}

Il nostro cliente ha sviluppato un gioco utilizzando Unity 3D. Aveva quindi bisogno di una piattaforma di movimento a 6 gradi di libertà con una capacità di carico di 1,5 tonnellate per un simulatore di camion.

Abbiamo progettato un telaio per la piattaforma di 2 m × 2 m e realizzato l’armadio elettrico con pannello di controllo PLC per il nostro cliente.

Utilizziamo il software di configurazione CODESYS, di origine tedesca, e adottiamo il protocollo EtherCAT per la comunicazione di rete. Questo protocollo offre una risposta di trasmissione rapida ed è adatto ad applicazioni quali la simulazione di guida di veicoli e la simulazione di volo.

I. Meccanica – Struttura

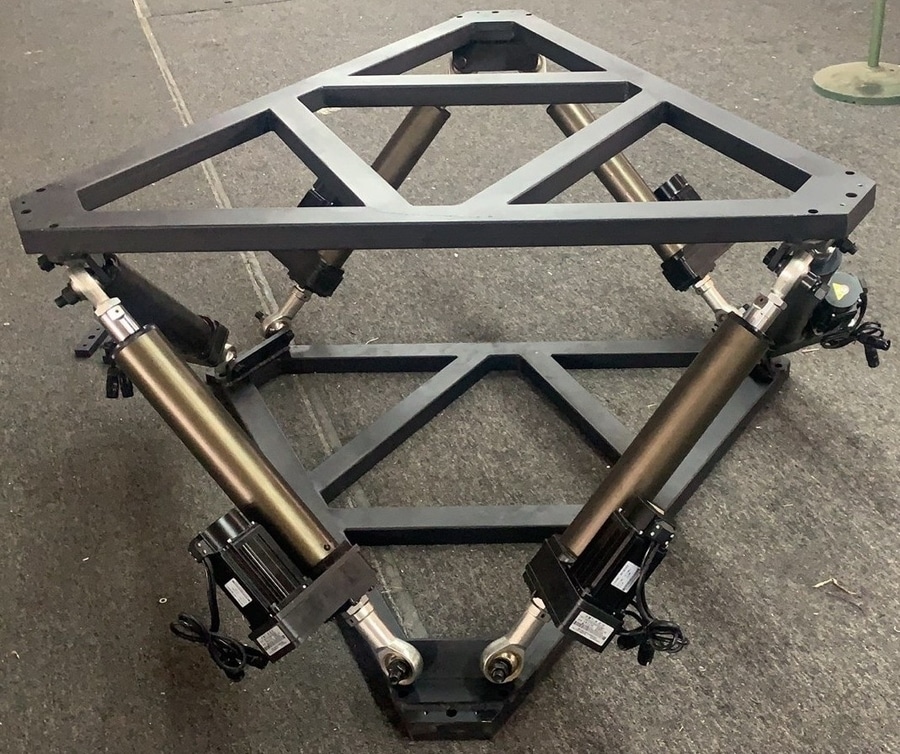

- Piattaforma di movimento a 6 gradi di libertà (6DOF) con carico utile di 1,5 tonnellate (telaio da 2 m × 2 m)
- Giunti sferici (giunti universali/giunti di Hooker)
- Progettazione con geometria esapode (coordinate a 6 punti)
- Telaio di base rinforzato (per garantire una rigidità sufficiente)
- Staffe di montaggio degli attuatori
- Bulloni e perni di collegamento ad alta resistenza

II. Controllo del movimento
- Controller di movimento dedicato
- Sincronizzazione dei servomotori a 6 assi (sincronizzazione multiasse)
- Algoritmi di pianificazione/interpolazione della traiettoria
- Limiti di corsa definiti dal software (limiti software)

III. Software e comunicazione
- Comunicazione dati in tempo reale (UDP)
- Driver di comunicazione EtherCAT per i servomotori

IV. Sensori e retroazione
- Encoder di retroazione (se la precisione non è già sufficiente)
- Finecorsa

V. Impianto elettrico
- Quadro elettrico principale
Interruttori automatici, contattori CA, filtri, relè intermedi, alimentatori a commutazione, pulsanti, spie luminose, altri accessori
-Cavi di alimentazione e di segnale

VI. Sicurezza del sistema
-Pulsante di arresto di emergenza (E-stop)
-Relè di sicurezza
-Finecorsa meccanici
-Protezione da sovraccarico e sovracorrente

VII. Cabina di simulazione
Telaio della cabina del camion (Kamaz) – Già acquisito

VIII. Calibrazione e funzionamento
-Calibrazione della corsa degli attuatori (6 unità)
-Messa a punto del servopid
-Filtraggio delle vibrazioni e stabilizzazione del movimento

Inclinazione, rollio e imbardata (tre angoli di rotazione)；// °
Accelerazioni lineari lungo gli assi X, Y e Z；// g
Tempo di completamento // ms

float Flag = 999; //Impostazione predefinita

/*Angolo di rotazione */
float Pitch_Angle = 0.10;            // ~5,7°
float Roll_Angle = 0,12; // ~6,9°
float Yaw_Angle = 0,05; // ~2,8°

/* Accelerazione (unità: g) */
float Xacc = 0,25; //
float Yacc = 0,22; //
float Zacc = 0,35; //

/* Ciclo di campionamento */
float Sampling_Periods = 10; // ms (100 Hz)

Questi dati provenienti dal software del gioco Truck devono essere inviati al controller.
