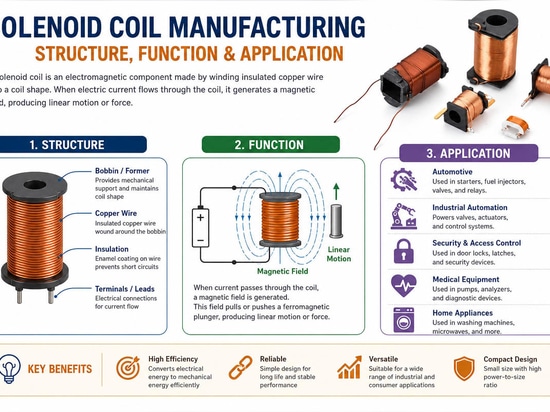

Introduzione alla produzione di bobine per solenoidi
{{{sourceTextContent.description}}}
Le bobine per solenoidi sono componenti elettromagnetici fondamentali, comunemente utilizzati nell’automazione industriale, nel settore automobilistico, nella strumentazione medica, nelle serrature elettroniche e nei prodotti per il controllo dei fluidi. La trasformazione dell’energia elettrica in movimento meccanico lineare in modo controllato è resa possibile dalla produzione professionale di bobine per solenoidi.
Una bobina per solenoide di qualità richiede un approccio ingegneristico professionale in termini di selezione del filo, tecnica di avvolgimento, rivestimento isolante, realizzazione del circuito magnetico, gestione termica e test di affidabilità. Conoscere i principi di progettazione, il processo di lavorazione, i materiali e le applicazioni delle bobine per solenoide può aiutare a scegliere la soluzione più adatta ai propri prodotti.
Questa guida illustra le nozioni di base sulla produzione delle bobine per solenoidi, il loro funzionamento, i tipi di materiali utilizzati, le modalità di selezione delle dimensioni appropriate delle bobine e le applicazioni nell’industria moderna.
Capitolo 1: Che cos’è una bobina per solenoide?
La bobina per solenoide è un dispositivo elettromagnetico che trasforma l’energia elettrica in movimento meccanico lineare. È costituita da filo di rame isolato, avvolto attorno a una bobina o a un nucleo magnetico. Quando la corrente elettrica attraversa l’avvolgimento, si genera un campo elettromagnetico.
Lo stantuffo ferromagnetico, posizionato all’interno della bobina, viene attirato o spinto da questo campo elettromagnetico, generando un movimento lineare. Il movimento della bobina solenoide viene utilizzato per il controllo di:
Valvole solenoidi
Serrature magnetiche
Attuatori per applicazioni industriali
Relè e interruttori
Freni e frizioni
Macchinari per l’automazione
Il principio di base del funzionamento della bobina solenoide è:
Energia elettrica -> campo magnetico -> movimento meccanico
Nel processo di produzione professionale delle bobine solenoidi, l’ottimizzazione della forza magnetica, del consumo energetico, della temperatura di esercizio e della durata è fondamentale per la specifica applicazione.
Capitolo 2: Di cosa sono fatte le bobine solenoidi?
La bobina solenoide è costituita da diversi materiali chiave. La scelta del materiale per ogni fase della produzione della bobina solenoide influisce sulle prestazioni e sull’efficienza del prodotto.
1. Filo di rame 2.
Il filo di rame è il materiale conduttivo più comune grazie all’elevata conduttività elettrica e alle proprietà termiche.
Vantaggi:
Bassa resistività elettrica
Elevata conduttività elettrica
Elevata resistenza al calore
Lunga durata
In alcuni casi è possibile utilizzare filo di alluminio per ridurre il peso o il costo.
2. Rivestimento isolante
Il filo di rame deve essere ricoperto da un rivestimento isolante per evitare cortocircuiti elettrici nell’avvolgimento.
I materiali isolanti possono essere:
Vernice smaltata
Vernice poliuretanica
Isolanti resistenti al calore
La classe di isolamento deve essere compatibile con la temperatura di esercizio dell’applicazione.
3. Bobina
La geometria della bobina è mantenuta dall’avvolgimento del filo sulla bobina.
Materiali comunemente utilizzati per le bobine:
Plastica in nylon e PBT
Resina fenolica
Termoplastica ad alta resistenza termica
La bobina deve presentare:
Proprietà meccaniche
Isolamento elettrico
Stabilità termica
4. Stantuffo e nucleo magnetico
Il nucleo magnetico del solenoide è costituito da:
Ferro dolce
Acciaio a basso tenore di carbonio
Acciaio inossidabile magnetico
Questi materiali presentano un’elevata permeabilità alla forza magnetica e generano quindi una forte forza elettromagnetica.
5. Materiali di imballaggio protettivi
Le bobine dei solenoidi possono essere utilizzate per applicazioni industriali:
Resina epossidica
Sovrastampaggio in plastica
Imballaggio metallico
Questi materiali proteggono la bobina da:
Umidità
Polvere
Vibrazioni
Urti meccanici

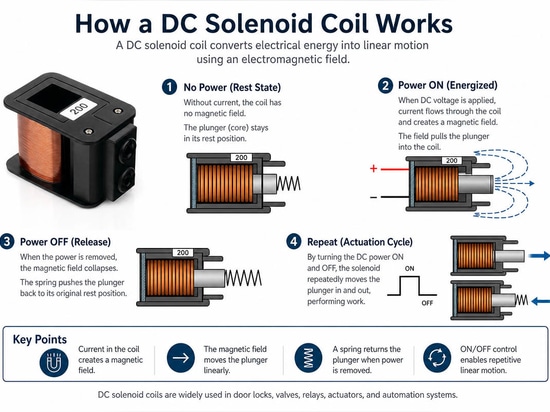

Capitolo 3: Come funziona una bobina di solenoide a corrente continua?
La bobina di solenoide a corrente continua funziona secondo il principio dell’induzione elettromagnetica.
Se viene applicata una tensione in corrente continua:
La corrente elettrica scorre attraverso l’avvolgimento della bobina.
Questo crea un campo elettromagnetico attorno alla bobina.
Lo stantuffo metallico viene attratto dal campo elettromagnetico.
Lo stantuffo si muove linearmente e svolge un lavoro meccanico.
Se la fonte di alimentazione viene disattivata:
Il campo elettromagnetico scompare.
Lo stantuffo torna indietro grazie a una molla di ritorno.
Il sistema ritorna allo stato precedente.
La forza magnetica dipende da alcuni fattori.
Numero di spire della bobina (N)
Intensità della corrente (I)
Materiale del circuito magnetico
Distanza del traferro
Dimensioni della bobina
CAPITOLO 4: SCELTA DEI MATERIALI PER LA PRODUZIONE DELLE BOBINE DEI SOLENOIDI
La scelta del materiale adeguato è una delle fasi più importanti nel processo di produzione delle bobine dei solenoidi.
Scelta del filo di rame
Gli ingegneri dovrebbero considerare:
Resistenza del filo
Diametro del filo
Capacità di corrente
Resistenza termica
Filo spesso:
Bassa resistenza
Elevata capacità di corrente
Migliori prestazioni termiche
Filo sottile.
È possibile un numero elevato di spire
Possibilità di una forza magnetica maggiore
Elevata resistenza
Scelta dei materiali per il nucleo
Un buon nucleo magnetico migliora:
L’efficienza magnetica
La forza di trazione
Il tempo di reazione
I materiali magnetici dolci vengono scelti per la rapida magnetizzazione e l’assenza di magnetizzazione dopo lo spegnimento dell’alimentazione.
Materiali di costruzione
Condizioni ambientali: i produttori possono utilizzare:
Tecnopolimeri.
Acciaio inossidabile
Acciaio al carbonio
Lega di alluminio
L’alloggiamento protegge i componenti interni e migliora l’affidabilità meccanica.

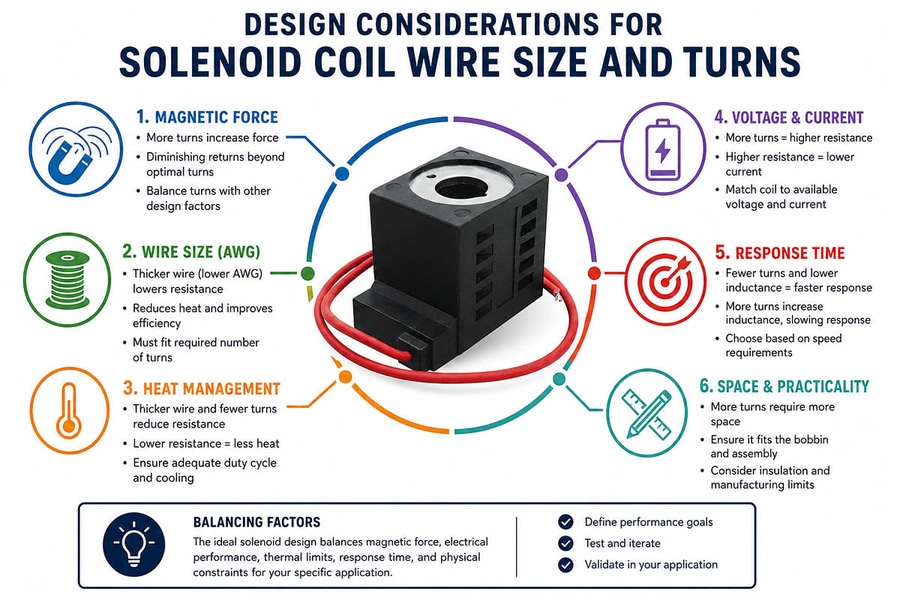

Capitolo 5: Considerazioni progettuali – Sezione del filo e numero di spire
La progettazione di una bobina consiste nel trovare un equilibrio tra la forza erogata, il consumo energetico e le esigenze di raffreddamento. La resistenza della bobina, la corrente e gli ampere-spire dipendono dal numero di spire e dalla sezione del filo. Di seguito è riportato un esempio di analisi progettuale:
• Filo sottile (ad esempio, AWG 30) e molte spire = alta resistenza e bassa corrente. La bobina non si riscalda, ma la forza magnetica generata potrebbe non essere sufficiente per scopi pratici. • Un filo di sezione moderata (ad esempio, AWG 23) è ottimale per quanto riguarda l’equilibrio tra forza e raffreddamento. Questa opzione garantisce un numero adeguato di spire per ampere e non comporta un surriscaldamento eccessivo. • Un filo spesso (ad es. AWG 20) con poche spire produrrà la massima quantità di energia magnetica e forza. Tuttavia, le perdite I2R potrebbero essere molto elevate (oltre 1,2 kW) e pertanto tale struttura sarà utilizzabile solo in applicazioni con raffreddamento attivo.
L’energia magnetica immagazzinata nella bobina dipende maggiormente dalla forza che dall’induttanza stessa. Una bobina con induttanza elevata e bassa corrente può produrre una forza inferiore rispetto a una bobina con bassa induttanza e corrente elevata.
La scelta delle dimensioni corrette della bobina del solenoide rappresenta un compromesso tra le prestazioni elettromagnetiche, i requisiti meccanici e i limiti termici.
I parametri chiave di progettazione sono:
1. Tensione e corrente
La bobina deve essere compatibile con la fonte di alimentazione:
5 V CC, 12 V CC, 24 V CC, 48 V CC, 110 V CA, 220 V CA
La scelta della tensione influisce su:
Consumo di corrente
Riscaldamento della bobina
Campo magnetico
2. Lunghezza della corsa
La distanza percorsa dallo stantuffo è chiamata “corsa”.
Considerazioni:
Corsa breve: maggiore potenza
Corsa lunga: è necessaria una bobina più grande
3. Forza richiesta
La forza necessaria dipende da:
Dimensioni della bobina
Progettazione del circuito magnetico
Diametro del filo
4. Ciclo di lavoro
Il ciclo di lavoro è il periodo di tempo durante il quale la bobina è eccitata.
Ad esempio:
Funzionamento intermittente
Ciclo di lavoro 25%
Funzionamento continuo: 100%
5. Ambiente operativo
Gli ingegneri devono tenere conto di:
Umidità
Temperatura
Protezione dalla polvere
Caratteristiche antivibrazioni
Standard di impermeabilità
Capitolo 6: Processi di produzione – Costruzione della bobina e avvolgimento di precisione
Il processo di produzione inizia con l’avvolgimento del filo magnetico su una bobina o un mandrino. La precisione di avvolgimento garantisce una spaziatura regolare e una tensione uniforme delle spire, entrambi requisiti necessari per un comportamento elettromagnetico prevedibile del prodotto. Il filo viene avvolto da macchine avvolgitrici automatiche per formare strati compatti. In questo modo è possibile inserire un maggior numero di spire nell’area di avvolgimento prevista.
L’avvolgimento della bobina standard è fissato su una bobina in plastica precedentemente prodotta. Le estremità del filo vengono collegate ai perni di collegamento o ai terminali tramite prese stampate nelle flange della bobina. Recentemente sono stati introdotti modelli di alloggiamenti per perni integrati nell’involucro della bobina per facilitare il processo di produzione e ridurne la vulnerabilità dovuta all’inserimento dei perni di collegamento.

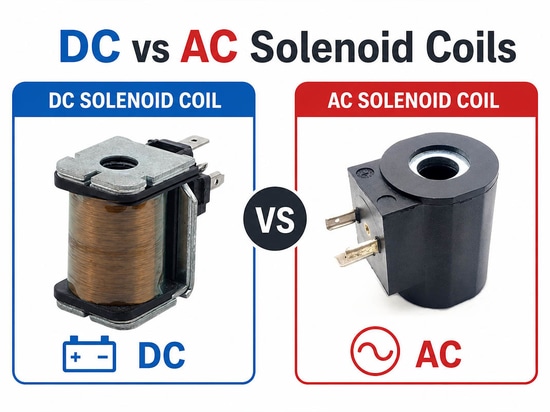

Capitolo 7: Bobine per solenoidi a corrente continua (CC) e a corrente alternata (CA)
Durante la produzione delle bobine per solenoidi è fondamentale conoscere le differenze tra le bobine a corrente continua (CC) e quelle a corrente alternata (CA).
Bobine per solenoidi a corrente continua (CC)
Vantaggi:
Funzionamento silenzioso
Forza magnetica costante
Struttura semplice
Controllo preciso
Applicazioni:
Dispositivi alimentati a batteria
Automazione industriale
Dispositivi medici
Serrature elettroniche
Bobine per solenoidi a corrente alternata (AC)
Vantaggi:
Risposta rapida
Ideali per la commutazione ad alta velocità
Forte forza di trazione
I solenoidi a corrente alternata richiedono solitamente un nucleo magnetico laminato e anelli di schermatura per ridurre le vibrazioni e il rumore.
Confronto tra bobine per solenoidi in corrente continua e in corrente alternata
Caratteristica Bobina CC Bobina CA Rumorosità Inferiore Superiore Risposta Stabile Più rapida Controllo Applicazione Vibrazioni Moderate Eccellente Bassa Superiore Sistemi di precisione Quadri elettrici industriali
Capitolo 8: Resistenza delle bobine per solenoidi e sua relazione con la temperatura
Il controllo della temperatura è una parte essenziale del processo di produzione delle bobine dei solenoidi.
All’aumentare della temperatura della bobina, la resistenza del rame aumenta.
La relazione può essere rappresentata dalla formula:
R(T)=R_{0}[1+\alpha(T-T_{0})]
Dove:
R_T: Resistenza alla temperatura di esercizio R₀: Resistenza alla temperatura di riferimento α: Coefficiente di temperatura del rame T: Temperatura di esercizio
La generazione di calore è:
P = I² R
L’aumento della resistenza comporta:
Corrente inferiore
Forza di trazione magnetica inferiore
Perdita di energia
Pertanto, i produttori professionali di bobine per solenoidi ottimizzano:
Il diametro del filo di rame
La densità di avvolgimento
Il design per la dissipazione del calore
Il ciclo di lavoro
Capitolo 9: Applicazioni delle bobine per solenoidi
Le bobine per solenoidi trovano ampia applicazione in molti settori industriali grazie alla loro struttura compatta e al funzionamento affidabile.
1. Applicazioni nelle serrature elettroniche
Ad esempio:
Serrature intelligenti
Cassette di sicurezza
Distributori automatici
Sistemi di controllo degli accessi
2. Applicazioni nel settore automobilistico
Dove vengono utilizzate le bobine per solenoidi?
Sistema di trasmissione.
Sistema di iniezione del carburante
Sistemi del motore
Sistemi di azionamento delle valvole
3. Dispositivi medici
Le applicazioni includono:
Valvole mediche
Sistemi di pompaggio
Automazione di laboratorio
Impianti di controllo del gas
4. Settore ferroviario
Applicazioni:
Controllo delle porte
Freni
Apparecchiature di segnalazione
5. Automazione industriale
Le applicazioni tipiche includono:
Valvole pneumatiche
Sistemi idraulici
Robotica
Automazione delle linee di assemblaggio

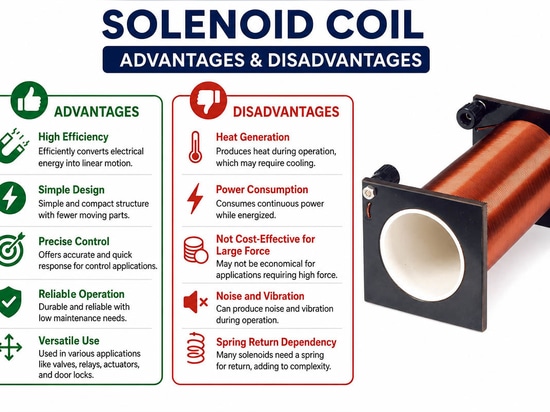

Capitolo 10: Vantaggi e svantaggi delle bobine solenoidi
La bobina solenoide è un elettromagnete che converte l’energia elettrica in movimento lineare o rotatorio. Questo è il motivo per cui vengono ampiamente utilizzate negli avviatori automobilistici, nelle valvole industriali, nelle serrature e in altre applicazioni. La bobina solenoide presenta alcuni punti di forza e limiti specifici.
Vantaggi:
Il primo e principale vantaggio è l’azionamento remoto e istantaneo. Nello specifico, è possibile attivare un solenoide a distanza e immediatamente inviando segnali a bassa potenza – il che è fondamentale dal punto di vista della sicurezza e dell’automazione. Presenta poche parti mobili, il che la rende molto affidabile e di lunga durata se utilizzata secondo i valori nominali. Nel caso dei solenoidi a scatto (di bloccaggio), la forza di tenuta è estremamente potente. Se è presente un magnete permanente, non è necessaria alcuna alimentazione per mantenere la posizione della serratura, il che consente di risparmiare energia.
È inoltre conveniente dal punto di vista economico, poiché la produzione dei solenoidi richiede un investimento molto inferiore rispetto a quella di complessi gruppi motore-riduttore. Un altro vantaggio del solenoide è la semplicità di controllo: il solenoide a corrente continua richiede solo l’applicazione o la rimozione di una determinata tensione. Infine, ma non meno importante, funziona in modo silenzioso senza l’uso di fluidi, caratteristica fondamentale nelle applicazioni in camera bianca o negli ospedali.
Limiti
Tuttavia, il limite principale è l’elevato consumo energetico e la generazione di calore. La bobina presenta una resistenza in corrente continua molto bassa; di conseguenza, la corrente di spunto è molto elevata. Ciò provoca un rapido riscaldamento (perdite I²R), che potrebbe portare al bruciarsi della bobina se il ciclo di lavoro non viene regolato correttamente. La maggior parte dei solenoidi è progettata esclusivamente per un uso intermittente.
Inoltre, la corsa è estremamente breve – pochi millimetri – il che limita le applicazioni che richiedono una corsa lunga. Per di più, la forza diminuisce in modo esponenziale all’aumentare della distanza tra il polo e il nucleo. La forza magnetica iniziale è relativamente bassa e raggiunge il massimo solo quando lo stantuffo si trova nella sua posizione finale. Pertanto, occorre del tempo prima che raggiunga il valore necessario (avviamento “morbido”).
È inoltre soggetto a magnetizzazione residua, il che rende più difficile il rilascio dello stantuffo. I solenoidi sono sensibili alle variazioni di tensione e, se il livello di tensione si abbassa, il campo magnetico diventa troppo debole per avviare l’azionamento. Infine, il funzionamento costante ad alta velocità comporta l’usura meccanica dello stantuffo e dei suoi contatti.
Capitolo 11, Domande frequenti – Bobine dei solenoidi
D1: Perché una bobina di solenoide si surriscalda?
La bobina di solenoide si surriscalda. Ciò è causato dalla perdita per resistenza (I²R) e dalla conversione dell’energia elettrica in energia termica. Sono necessari una progettazione adeguata e un sistema di raffreddamento.
D2: Posso utilizzare un solenoide senza nucleo?
Sì, ma la forza magnetica è molto inferiore. La maggior parte dei solenoidi industriali richiede un nucleo ferromagnetico.
D3: Come posso aumentare la forza di un solenoide?
La forza può essere aumentata:
Aumentando il numero di spire
Aumentando la corrente
Migliorando i materiali magnetici
Riducendo i traferri
D4: Qual è la durata di una bobina per solenoide?
Una bobina per solenoide industriale, se progettata correttamente, può funzionare per centinaia o milioni di cicli a seconda delle condizioni di impiego.
D5: È possibile riparare le bobine per solenoide?
La maggior parte dei solenoidi industriali, essendo sigillati ermeticamente, viene sostituita anziché riparata.
Capitolo 10: Conclusione – Come selezionare il miglior produttore di bobine per solenoidi
La bobina per solenoide è un dispositivo elettromagnetico che accoppia i segnali di controllo elettrici al movimento meccanico.
Il processo di produzione delle bobine per solenoidi richiede conoscenze specialistiche nei seguenti campi:
Tecnologia di avvolgimento
Selezione dei materiali
Progettazione dei circuiti magnetici
Controllo della temperatura
Test di affidabilità
Produzione di apparecchiature originali (OEM)
Le bobine per solenoidi garantiscono un controllo del movimento affidabile, preciso ed efficiente in varie applicazioni, dai sistemi automobilistici all’automazione industriale e ai dispositivi medici.
Scegliendo un produttore esperto di bobine per solenoidi, otterrete prestazioni migliori, una lunga durata e la soluzione più ottimizzata per le vostre esigenze applicative.
Un partner OEM professionale è in grado di offrire una soluzione completa che spazia dallo sviluppo del prototipo alla validazione ingegneristica, dalla progettazione degli stampi alla produzione in serie e ai test di qualità.
Informazioni su Weilong Technology
Fondata nel 2007, Weilong Technology vanta oltre 20 anni di esperienza nella produzione di solenoidi e bobine elettromagnetiche. Siamo specializzati nella progettazione, nello sviluppo e nella produzione di soluzioni elettromagnetiche personalizzate per clienti in tutto il mondo.
Le nostre capacità produttive includono un laboratorio di collaudo professionale, un reparto di stampaggio metalli, lavorazione CNC, sviluppo di attrezzature, avvolgimento di bobine di precisione e linee di produzione per l’assemblaggio. Grazie ad attrezzature all’avanguardia, ingegneri esperti e rigorosi sistemi di controllo qualità, forniamo prototipi affidabili e soluzioni di produzione di alta qualità per diverse applicazioni industriali.
Per ulteriori informazioni, visitate il sito: www.smartsolenoid.com
