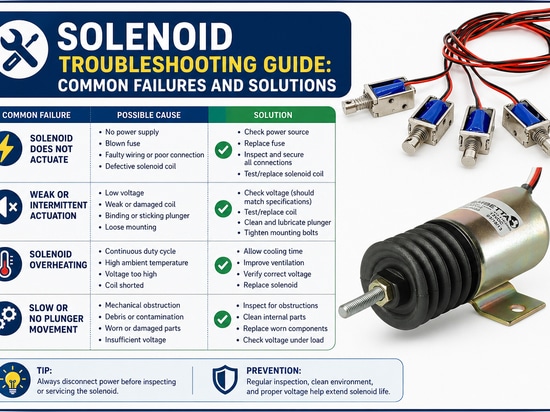

Guida alla risoluzione dei problemi dei solenoidi: guasti comuni e soluzioni

Introduzione: l’importanza della risoluzione dei problemi dei solenoidi
I solenoidi sono una classe di attuatori elettromagnetici utilizzati nell’automazione industriale, nei veicoli, nel settore medico, nelle apparecchiature di stampa e nelle valvole, nelle apparecchiature di sicurezza e nei sistemi di controllo intelligenti.
Garantiscono movimenti lineari o rotatori affidabili dell’attuatore grazie alla conversione dell’energia elettrica in movimento meccanico.
I solenoidi sono progettati per funzionare in modo efficiente, ma talvolta possono insorgere problemi dovuti a una scelta errata del solenoide, a un’installazione non corretta o a problemi elettrici, meccanici o ambientali.
Una procedura approfondita di ricerca guasti sui solenoidi consente di individuare la causa principale del problema e ripristinare il normale funzionamento, riducendo al minimo i tempi di fermo.
La seguente guida descrive i tipi più comuni di problemi, le cause della loro comparsa e le relative soluzioni.

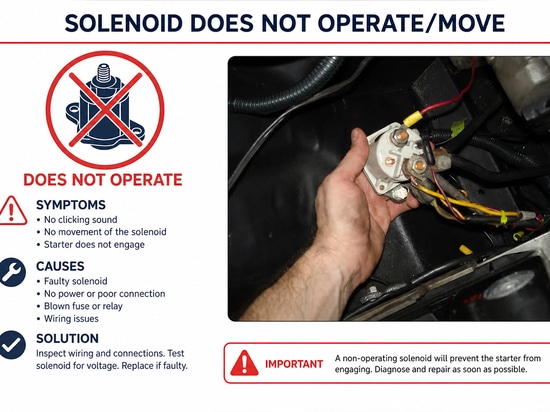

Capitolo 1: Il solenoide non funziona/non si muove
Descrizione del problema
Il solenoide riceve il segnale di comando, ma lo stantuffo, l’armatura o l’attuatore non si muovono.
Si tratta di uno dei problemi più frequenti nella ricerca guasti dei solenoidi.

Possibili cause
1.1. Mancanza di alimentazione
Il solenoide richiede una tensione e una corrente specifiche per generare un campo magnetico.
Possibili cause del malfunzionamento:
Interruzione dell’alimentazione elettrica
Collegamenti di tensione errati
Cavi allentati
Collegamento danneggiato
Cavo rotto

1.2. Tensione errata
Ogni solenoide ha una tensione specifica.
Esempi di tensione dei solenoidi:
Solenoide a 12 V CC
Solenoide a 24 V CC
Valvola solenoide a 48 V CC
Una tensione errata comporta quanto segue:
Forza magnetica insufficiente.
Surriscaldamento
Danni alla bobina.

1.3. Bobina rotta
La bobina elettromagnetica del solenoide può rompersi a causa di:
Sovratensione
Ciclo di lavoro troppo elevato
Temperatura elevata
Mancanza di isolamento

Capitolo 2: Procedura di risoluzione dei problemi
Verificare la tensione dell’alimentatore con un multimetro.
Verificare la tensione applicata al solenoide in base alle sue specifiche.
Verificare la resistenza della bobina.
Analizzare i collegamenti elettrici.
Verificare il funzionamento del solenoide utilizzando una fonte di alimentazione di cui è accertato il corretto funzionamento.
_
Soluzioni
Collegamenti elettrici - riparare
Sostituzione della bobina
Scegliere il modello con la tensione corretta
Migliorare la stabilità dell’alimentazione

2.1. Solenoide con bassa forza di trazione
Descrizione del problema
Il solenoide funziona ma non è in grado di generare una forza sufficiente per spostare il carico.
Nel corso delle applicazioni industriali, la mancanza di forza può portare a:
Guasto della valvola
Problemi meccanici di posizionamento
Malfunzionamenti dell’apparecchiatura

Possibili cause
2.2. Tensione insufficiente
Una tensione insufficiente comporta un campo magnetico debole.
Esempio: "
Se il solenoide da 24 V viene alimentato a 18 V, non genererà una forza di trazione sufficiente."

2.3 Corsa errata
L’aumento del traferro riduce la forza del solenoide.
Con l’aumentare della corsa, sono necessari:
Maggiore potenza della bobina
Ottimizzazione del progetto magnetico

2.4 Carico meccanico elevato
Il carico meccanico può superare la capacità del solenoide.
Verifica:
Forza di trazione richiesta
Ritorno elastico

2.5 Problemi relativi ai nuclei magnetici
Possibili cause:
Materiale non corretto
Danni allo stantuffo
Contaminazione del tubo
Traferro troppo ampio

Soluzioni
Controllare la tensione.
Ridurre il carico meccanico
Utilizzare un solenoide con una forza maggiore
Ottimizzare la corsa
Pulizia dei componenti interni

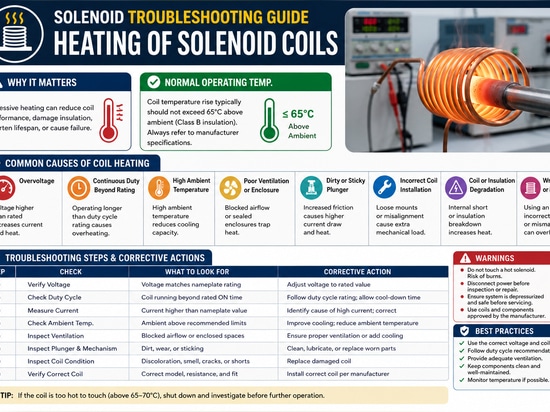

Capitolo 3: Guida alla risoluzione dei problemi relativi al surriscaldamento delle bobine dei solenoidi
Descrizione del problema
Il solenoide si surriscalda durante il funzionamento.
È normale che si riscaldi, ma il surriscaldamento ne riduce la durata e danneggia la bobina.

Possibili cause
3.1. Ciclo di lavoro errato
Il solenoide progettato per un funzionamento intermittente non può essere utilizzato in modo continuo.
Ad esempio:
Un solenoide con ciclo di lavoro del 10% utilizzato al 100% può causare surriscaldamento.

3.2. Funzionamento del solenoide con tensione superiore a quella specificata
Maggiore è la tensione, maggiore è la corrente e maggiore è la temperatura generata.

3.3. Scarsa dissipazione del calore
Motivi:
Spazio di installazione chiuso
Elevate temperature ambientali
Scarsa ventilazione

3.4. Progettazione inadeguata della bobina
Possibili problemi di fabbricazione:
Sezione del filo errata
Numero di spire errato
Isolamento insufficiente

Soluzioni
Verificare il ciclo di lavoro
Solenoide per funzionamento continuo
Migliorare la dissipazione del calore
Scegliere la bobina corretta

Capitolo 4: Il solenoide produce clic, ronzii o vibrazioni anomali
Descrizione del problema
Il solenoide genera rumori o vibrazioni anomali durante il funzionamento.

Possibili cause
4.1. Causa meccanica
Durante il movimento ad alta velocità, quando lo stantuffo si avvicina alla posizione finale, può verificarsi un rumore simile a un clic.

4.2. Montaggio allentato
Problemi:
Viti di fissaggio allentate
Installazione meccanica errata
Vibrazioni dell’alloggiamento

4.3. Vibrazioni magnetiche del solenoide CA
I solenoidi CA possono produrre rumore a causa di:
Vibrazioni magnetiche
Scarsa qualità dell’anello di schermatura

4.4 Parti mobili contaminate
Polvere, olio o qualsiasi materiale estraneo possono influenzare il movimento del solenoide.

Soluzioni
Verificare l’installazione meccanica
Aggiungere un sistema di smorzamento
Pulire le parti mobili
Migliorare la stabilità della tensione
_
4.5. Lo stantuffo del solenoide si muove lentamente o si blocca
Descrizione del problema
Il solenoide funziona, ma lo stantuffo si muove lentamente, in modo anomalo o si blocca completamente.

Possibili cause
1. Corpi estranei all’interno del solenoide
I corpi estranei più comuni sono:
Polvere
Particelle metalliche
Film d’olio

2. Attrito eccessivo
Cause:
Finitura superficiale inadeguata
Tolleranza errata
Usura

3. Allineamento di installazione errato
I componenti meccanici disallineati ostacolano il movimento fluido.

Soluzioni
Pulire i componenti interni
Verificare il movimento dello stantuffo
Migliorare la lubrificazione, se necessario
Correggere l’allineamento di installazione.

4.6. Bobina del solenoide - Guasto da circuito aperto
Descrizione del problema
Non passa corrente attraverso la bobina e, di conseguenza, il solenoide non genera alcun campo magnetico.

Possibili cause
Filo di rame strappato
Giunzione saldata difettosa
Terminali danneggiati
Difetto di fabbricazione

Procedura di verifica
Utilizzare il multimetro:
Spegnere l’alimentazione.
Verificare la resistenza della bobina.
Confrontare con le specifiche.
Può trattarsi di una delle seguenti combinazioni:
Resistenza infinita = circuito aperto
Resistenza normale = bobina probabilmente integra

Come intervenire
Riparare il cablaggio
Sostituire il gruppo bobina
Migliorare il controllo qualità in fase di produzione

4.7. Danno da cortocircuito alla bobina del solenoide
Descrizione del problema
La resistenza della bobina è inferiore al valore normale e la corrente è troppo elevata.

Possibili cause
Isolamento del filo smaltato danneggiato
Pressione di avvolgimento troppo elevata
Danno da temperatura elevata
Contaminazione da umidità

Sintomi
Surriscaldamento
Forza magnetica insufficiente
Odore di bobina bruciata
Attivazione della protezione dell’alimentatore

Soluzioni
Sostituire la bobina danneggiata
Migliorare la protezione dell’isolamento
Gestione della temperatura durante il funzionamento

4.8. Il solenoide non ritorna nella posizione originale
Descrizione del problema
Lo stantuffo non ritorna nella posizione iniziale dopo aver scollegato l’alimentazione.

Possibili cause
1. Guasto della molla
Possibili problemi:
La molla è incrinata
Forza della molla errata
Affaticamento della molla

2. Resistenza meccanica
Cause:
Sporcizia
Disallineamento
Attrito eccessivo

3. Solenoide non corretto
La forza di ritorno potrebbe non soddisfare i requisiti.

Soluzioni
Sostituire la molla
Ridurre l’attrito
Scegliere il modello corretto di molla di ritorno

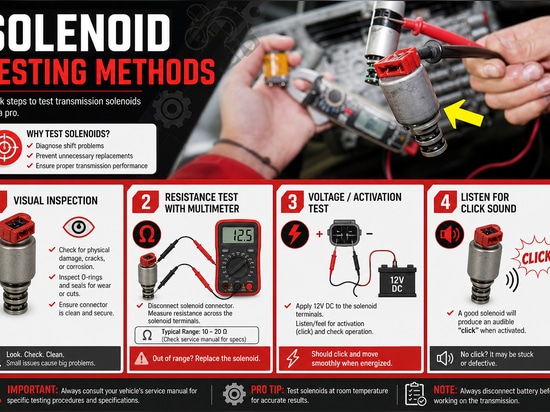

Capitolo 5: Metodi di collaudo dei solenoidi
Per eseguire una corretta ricerca dei guasti, è necessario disporre di apparecchiature di collaudo adeguate.
5.1 Prove elettriche
Apparecchiature:
Multimetro ( )
Misuratore di resistenza
Tester di isolamento
Verifica:
Resistenza della bobina
Corrente assorbita
Resistenza di isolamento

5.2 Prove meccaniche
Controllare:
Corsa
Forza di trazione
Forza di ritorno
Velocità di funzionamento

5.3 Prove di ciclo di vita
Le prove di affidabilità a lungo termine includono:
Ciclo di vita
Aumento di temperatura
Usura meccanica
Requisiti industriali tipici:
50.000 cicli
100.000 cicli
1 milione di cicli

Capitolo 6: Prevenzione dei guasti ai solenoidi
L’approccio migliore alla risoluzione dei problemi dei solenoidi è la prevenzione.
6.1. Scelta del solenoide corretto
Prima dell’acquisto, assicurarsi di verificare:
Tensione
Forza richiesta
Corsa
Ciclo di lavoro
Ambiente

6.2. Seguire le corrette procedure di installazione
Fattori importanti:
Installazione corretta
Cablaggio corretto
Protezione da elementi dannosi

6.3. Controllo delle condizioni operative
Prestare attenzione a quanto segue:
Temperatura
Umidità
Polvere
Vibrazioni

6.4. Scelta di un produttore di solenoidi affidabile
Un produttore professionale dovrebbe fornire:
Assistenza tecnica
Progettazione personalizzata
Test delle prestazioni
Certificazione di qualità
Tracciabilità della produzione

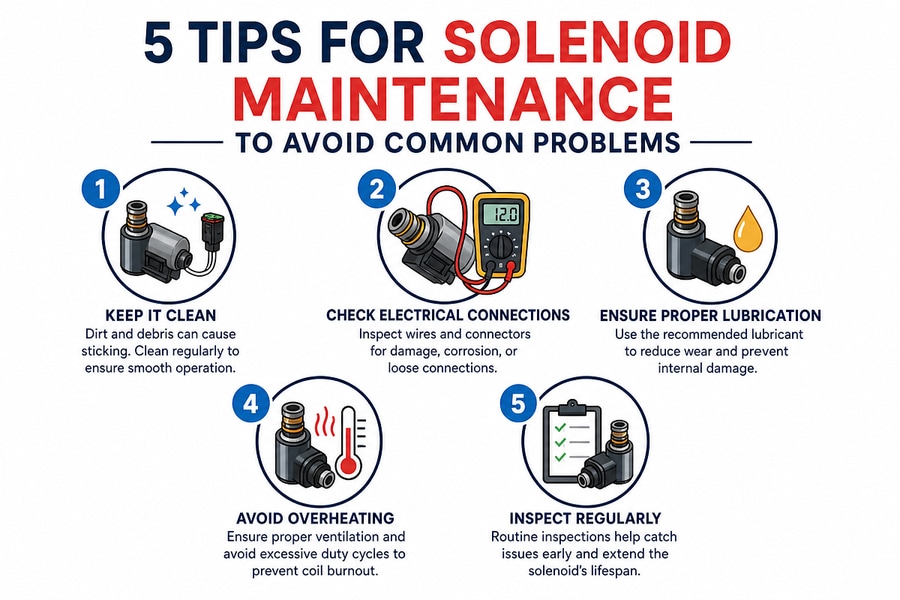

Capitolo 7: 5 consigli per la manutenzione dei solenoidi al fine di evitare problemi comuni
Di seguito sono riportati 5 consigli fondamentali per la manutenzione dei solenoidi.

7.1. Controllo della tensione di funzionamento
Una delle cause di malfunzionamento è una tensione non conforme ai requisiti del solenoide. Se la tensione è troppo alta, la bobina si surriscalda e l’isolamento ne risente. Una tensione troppo bassa riduce il campo magnetico o causa un movimento parziale.
Ricordarsi di controllare la tensione di alimentazione, ad esempio 12 V CC, 24 V CC, 48 V CC. Un controllo regolare della tensione può essere utile per prevenire eventuali guasti elettrici e migliorare le prestazioni.

7.2. Protezione dal surriscaldamento della bobina
Durante il funzionamento la bobina si riscalda, specialmente in caso di funzionamento continuo. Ciò può influire sulla durata della bobina e, alla fine, causarne il guasto.
Per evitare questo problema è necessario:
• Verificare i requisiti relativi al ciclo di lavoro • Garantire una buona ventilazione
• Monitorare la temperatura di esercizio
• Non utilizzare tensioni superiori a quelle nominali
È molto importante scegliere il modello di solenoide più adatto al proprio ambiente.

7.3. Mantenere lo stantuffo in buone condizioni e libero da qualsiasi ostacolo.
Il solenoide ha una sola parte mobile: lo stantuffo. Particelle di polvere, sporco o ruggine possono bloccare il meccanismo e creare attrito aggiuntivo.
La manutenzione del solenoide dovrebbe includere operazioni quali:
• Pulizia dell’area dello stantuffo • Rilevamento di eventuali blocchi meccanici
• Controllo dell’usura delle parti mobili
Una corretta manutenzione dello stantuffo manterrà la forza e la velocità di risposta a un determinato livello.

7.4. Controllare il collegamento elettrico
A causa di terminali allentati, cavi rotti o collegamenti difettosi possono verificarsi funzionamenti intermittenti o addirittura guasti totali.
Si raccomanda di verificare quanto segue durante la manutenzione:
• Collegamento del cavo • Stato del connettore.
• Resistenza della bobina:
• Segni di corrosione
Collegamenti elettrici corretti garantiranno un'alimentazione di corrente costante e un funzionamento regolare del solenoide.

7.5. Non sovraccaricare la macchina
Ogni solenoide ha una forza e una corsa definite. Un carico eccessivo della macchina può danneggiare lo stantuffo, la molla e altre parti interne.
Prima dell’installazione verificare quanto segue:
• Forza di trazione o spinta richiesta • Lunghezza della corsa
• Frequenza di funzionamento
• Ciclo di lavoro
La scelta del solenoide appropriato eliminerà sollecitazioni inutili e prolungherà la durata di servizio.
La manutenzione del solenoide è un modo semplice per evitare i guasti più comuni. Controllando la tensione, il calore, le parti meccaniche, i collegamenti elettrici e scegliendo i carichi corretti, gli utenti possono aumentare l’affidabilità e prolungare la durata operativa dei propri solenoidi.

Capitolo 8: Conclusione
Per risolvere i problemi relativi al solenoide, è necessario conoscere le condizioni elettriche, meccaniche e ambientali che ne influenzano il funzionamento. I problemi più comuni, quali il mancato funzionamento, la forza insufficiente, il surriscaldamento, i rumori eccessivi, i danni alla bobina e l’incollaggio meccanico, possono essere facilmente risolti mediante test adeguati.
Per garantire prestazioni affidabili a lungo termine, gli ingegneri OEM e i produttori di apparecchiature dovrebbero selezionare un modello di solenoide adeguato e collaborare con un produttore affidabile.

{{medias[230147].title}}

{{medias[230147].description}}

{{medias[230150].title}}

{{medias[230150].description}}

{{medias[230148].title}}

{{medias[230148].description}}
