Come funziona un collettore di commutazione dell'ossigeno gassoso?

{{{sourceTextContent.subTitle}}}

Come funziona un collettore di commutazione dell'ossigeno gassoso?

{{{sourceTextContent.description}}}

In ambienti in cui un approvvigionamento continuo di ossigeno non è solo un requisito, ma una questione di vita o di morte, i sistemi di sicurezza ingegneristici assumono un’importanza fondamentale. Dal caos controllato di un reparto di terapia intensiva ospedaliera alle operazioni di precisione di una campana subacquea per immersioni in acque profonde o di un’affollata officina di lavorazione dei metalli, l’interruzione del flusso di ossigeno è semplicemente inaccettabile. Il collettore di commutazione dell’ossigeno gassoso è l’elemento fondamentale dell’infrastruttura che fa da scudo contro una simile catastrofe. Si tratta di una sentinella automatizzata, progettata per garantire una transizione fluida e ininterrotta dalla fonte primaria di ossigeno a una riserva secondaria completa, il tutto senza il minimo sbalzo di pressione. Ma, date le proprietà uniche e pericolose dell’ossigeno, in che modo questo sistema riesce a garantire prestazioni così affidabili mantenendo al contempo la sicurezza assoluta?

Fondamentalmente, un collettore di commutazione dell’ossigeno è un sistema pneumatico pressurizzato che funziona secondo i principi delle differenze di pressione e della meccanica a molla. La sua missione principale è monitorare la pressione nell’alimentazione primaria e, al raggiungimento di un livello prestabilito di esaurimento, commutare automaticamente la fonte di gas su una riserva completa. Tuttavia, a differenza dei collettori per gas inerti, un collettore per ossigeno opera sotto un vincolo aggiuntivo e imprescindibile: l’eliminazione totale di qualsiasi rischio di contaminazione o incendio. Il suo funzionamento rappresenta quindi un esempio eccellente sia di affidabilità che di ingegneria della sicurezza.

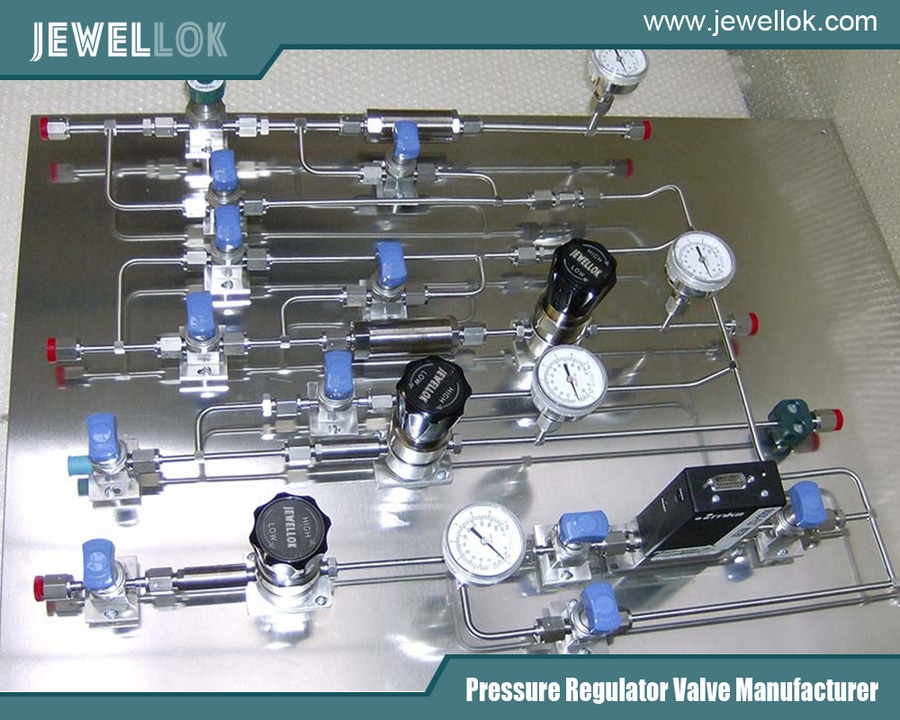

regolatore di pressione pneumatico per elio ad alta purezza
regolatore di pressione pneumatico per elio ad alta purezza

La posta in gioco: perché la fornitura ininterrotta di ossigeno è fondamentale

Per apprezzare la progettazione del collettore, occorre innanzitutto comprendere le conseguenze di un malfunzionamento nelle sue applicazioni chiave:

Sanità e supporto vitale: negli ospedali, l’ossigeno di grado medico viene convogliato direttamente alle prese poste accanto ai letti dei pazienti (unità a parete) nelle unità di terapia intensiva, nelle sale operatorie e nei reparti. Una perdita di pressione potrebbe compromettere il funzionamento di ventilatori, macchine per l’anestesia e ossigenoterapia, con conseguenze immediate e gravi per la sicurezza dei pazienti.
Settore aerospaziale e subacqueo: Nelle camere iperbariche, nei sottomarini e nei sistemi subacquei, un’erogazione continua di ossigeno è essenziale per mantenere atmosfere vitali. Un’interruzione potrebbe causare la malattia da decompressione rapida (malattia dei sub) o il soffocamento.
Processi industriali: Nella lavorazione dei metalli, l’ossigeno è fondamentale per il taglio e la saldatura con ossicombustibile. Sebbene un’interruzione momentanea possa non rappresentare un pericolo immediato per la vita di un paziente, può compromettere una saldatura critica su un recipiente a pressione o su un ponte, creando un rischio per la sicurezza a lungo termine. Inoltre, provoca significativi tempi di inattività nella produzione.
In tutti questi scenari, il collettore di commutazione funge da prima e più critica linea di difesa, fornendo il lasso di tempo necessario al personale per sostituire le bombole vuote senza panico né interruzioni del processo.

Analisi del sistema: componenti principali e l’imperativo della purezza dell’ossigeno

Un collettore di commutazione per ossigeno a due banchi standard è un insieme di componenti specializzati. Ogni parte viene scelta non solo per la sua funzione, ma anche per la sua compatibilità con l’ossigeno ad alta pressione, un ambito in cui i componenti industriali standard possono avere conseguenze catastrofiche.

Valvole di ingresso “oxygen-clean”: si tratta di valvole di intercettazione manuali realizzate con materiali come l’ottone o l’acciaio inossidabile compatibili con l’ossigeno. È fondamentale che ogni componente di un sistema a ossigeno sia “oxygen-clean”, ovvero scrupolosamente privo di olio, grasso e particelle contaminanti. Questi contaminanti possono fungere da combustibili, provocando un incendio in presenza di ossigeno ad alta pressione, un fenomeno noto come compressione adiabatica.
Regolatori di pressione specifici per l’ossigeno: forse i componenti più critici dal punto di vista della sicurezza. Questi regolatori di primo stadio riducono l’elevata pressione della bombola (che può raggiungere i 2.200 psi / 150 bar per l’ossigeno gassoso) a una “pressione di linea” stabile e più bassa, tipicamente compresa tra 100 e 150 psi (7-10 bar). I regolatori per ossigeno sono prodotti secondo standard rigorosi, utilizzando materiali come il Monel non infiammabile o plastiche specializzate per le guarnizioni, al fine di impedire l’accensione dovuta all’attrito o alla generazione di calore durante la riduzione della pressione.
La valvola di commutazione (il “cervello” automatizzato): è il cuore intelligente del sistema. Si tratta di una valvola specializzata con due ingressi (primario e di riserva) e un’uscita. Il suo meccanismo interno, in genere un diaframma o un pistone, è costantemente esposto alla pressione proveniente dall’alimentazione primaria. Una molla calibrata contrasta tale pressione. L’intero gruppo valvola è progettato per un funzionamento pulito e affidabile senza generare scintille o calore eccessivo.
Valvole di non ritorno (valvole di ritegno): queste valvole unidirezionali sono integrate all’interno della valvola di commutazione o installate a valle di essa. Sono fondamentali per impedire il riflusso dall’alimentazione attiva a quella inattiva. Ciò è essenziale per mantenere la purezza dell’ossigeno medico e per garantire la sicurezza nel caso in cui una serie di bombole debba essere isolata per manutenzione.
Manometri: Il collettore ne presenta due tipi:
Manometri di livello delle bombole: Uno per ciascuna serie, che indicano l’alta pressione all’interno delle bombole, consentendo una stima approssimativa del gas residuo.
Manometro di erogazione: Indica la pressione di linea stabile e regolata fornita alla tubazione o alle apparecchiature a valle.
Valvola di uscita: una valvola manuale che controlla la portata finale dal collettore alla tubazione dell’impianto.
Meccanismo di allarme: si tratta dello strumento di comunicazione del sistema. Si tratta quasi sempre di un segnalatore visivo luminoso (universalmente di colore rosso) che si attiva quando avviene un cambio di alimentazione. In contesti critici come gli ospedali, questa azione meccanica attiva anche un allarme pneumatico o elettrico — che fa suonare una sirena e accende una spia di avvertimento su un pannello di monitoraggio centrale — per garantire l’immediata notifica al personale.

La sequenza operativa: analisi dettagliata, passo dopo passo, di un passaggio da una fonte all’altra

Il funzionamento del collettore è un processo elegante e sequenziale che privilegia la continuità sopra ogni altra cosa.

Fase 1: Funzionamento normale – Alimentazione primaria in uso

Il sistema si avvia con entrambe le file di bombole, quella primaria e quella di riserva, piene e con le relative valvole di ingresso aperte. L’ossigeno ad alta pressione proveniente dalla fila primaria fluisce attraverso il regolatore dedicato, compatibile con l’ossigeno, che riduce la pressione a un valore costante di 100 psi.

Questo gas regolato a 100 psi entra nell’ingresso “Primario” della valvola di commutazione. All’interno della valvola, questa pressione agisce sul diaframma, comprimendo la molla di calibrazione interna. Questa forza mantiene il meccanismo interno della valvola nella posizione “Primaria”. In questo stato, il percorso di flusso dall’ingresso primario è aperto, mentre quello dall’ingresso di riserva è bloccato meccanicamente. La valvola di ritegno integrata sul lato primario è aperta a causa del flusso in avanti, mentre la valvola di ritegno sul lato di riserva rimane chiusa. L’ossigeno scorre senza ostacoli dalla banca primaria, attraverso la valvola di commutazione, fino all’impianto. Il sistema è stabile e la bandierina di allarme rimane abbassata.

Fase 2: Esaurimento e commutazione automatica

Man mano che il banco primario si esaurisce, la sua pressione interna diminuisce. Il regolatore di primo stadio mantiene eroicamente l’uscita a 100 psi fino a quando la pressione della bombola non scende molto vicino a questa pressione di erogazione. Una volta raggiunto questo punto, il regolatore non è più in grado di mantenere la pressione nella linea.

La pressione nella linea che alimenta la valvola di commutazione dal lato primario inizia a diminuire. Quando questa pressione scende al di sotto della soglia di commutazione preimpostata sul collettore (un valore comune è 50 psi), la forza esercitata sul diaframma non è più sufficiente a vincere la forte molla di calibrazione.

La molla entra ora in azione, azionando istantaneamente il meccanismo interno della valvola di commutazione. Questa rapida azione produce due effetti simultanei:

Chiude il percorso di flusso proveniente dall’ingresso primario, ormai esaurito.
Apre il percorso di flusso proveniente dall’ingresso di riserva pieno.
L’ossigeno regolato a 100 psi proveniente dal serbatoio di riserva si riversa immediatamente nella valvola di commutazione. La valvola di ritegno sul lato primario si chiude istantaneamente nel momento in cui la pressione primaria cala, impedendo che il nuovo gas di riserva rifluisca nella linea primaria vuota. Il flusso di gas proviene ora senza soluzione di continuità dal serbatoio di riserva. L’intera transizione avviene in pochi millisecondi — molto più rapidamente di quanto qualsiasi ventilatore possa effettuare un ciclo o di quanto un saldatore possa notare un calo di pressione.

Fase 3: Allarme, risposta e ripristino del sistema

Il movimento fisico del meccanismo interno della valvola di commutazione è collegato meccanicamente al sistema di allarme. Quando la valvola passa da “Primaria” a “Riserva”, fa scattare la bandierina rosso vivo. In un contesto ospedaliero o industriale, questa stessa azione attiva gli allarmi acustici e visivi.

Questo è il segnale inequivocabile del sistema: «Il banco primario è vuoto. Sono passato alla riserva per mantenere l’erogazione, ma le bombole vuote devono essere sostituite immediatamente». Ciò consente una risposta proattiva, anziché reattiva. Un tecnico di manutenzione può ora chiudere in sicurezza le valvole di ingresso del banco primario vuoto, scaricare con cautela la pressione residua da quel lato del collettore, sostituire le bombole e riaprire le valvole. Una volta che il lato primario è stato ripressurizzato, il tecnico ripristina manualmente la valvola di commutazione (tramite un pulsante o una leva). Questa azione riporta la valvola nella posizione primaria, chiude l’ingresso della riserva, abbassa la bandierina di allarme, disattiva l’allarme e riattiva il sistema per il ciclo successivo.

Configurazioni avanzate e protocolli di sicurezza

Per gli impianti di grandi dimensioni, i collettori sono più complessi di un semplice sistema a due banchi. Spesso incorporano configurazioni “Duty-Assist” o “Lead-Lag”. In questi sistemi, due collettori identici funzionano in tandem, condividendo il carico e designando automaticamente uno come primario e l’altro come di riserva. Ciò garantisce sia la ridondanza sia un intervallo più lungo tra una sostituzione delle bombole e l’altra.

Il protocollo fondamentale per qualsiasi collettore di ossigeno è la compatibilità con l’ossigeno. Ciò va oltre la fase iniziale di produzione e si estende alla manutenzione. Non devono mai essere utilizzati lubrificanti diversi da quelli specificamente progettati per l’uso con l’ossigeno. Le chiavi devono essere pulite e antiscintilla. Il sistema deve essere ispezionato periodicamente per verificare la presenza di perdite e contaminazioni. Questa attenzione costante alla pulizia è ciò che distingue un sistema pneumatico standard da un sistema di ossigeno ad alta pressione sicuro.

produttore di valvole riduttrici di alta purezza in Cina
produttore di valvole riduttrici di alta purezza in Cina

Conclusione

Il collettore di commutazione dell’ossigeno gassoso è un capolavoro di ingegneria pratica e incentrata sulla sicurezza. Si tratta di un sistema che svolge la sua funzione più critica proprio quando è più necessario: nel momento in cui l’alimentazione primaria viene a mancare. Automatizzando il passaggio a una fonte di riserva, elimina l’errore umano e i ritardi, creando un margine di tempo che, in ambito medico, può fare la differenza tra la vita e la morte, e in ambito industriale, tra la qualità e un guasto catastrofico.

Più che un semplice insieme di valvole e manometri, è un affidabile custode meccanico. Funziona silenziosamente in un locale tecnico nel seminterrato o su una parete di uno stabilimento, richiedendo poca attenzione fino al momento in cui si alza la sua bandiera rossa. Con quella semplice azione, comunica un messaggio vitale: la continuità è stata preservata e il flusso vitale di ossigeno rimane ininterrotto.

Per ulteriori informazioni sul funzionamento di un collettore di commutazione per ossigeno gassoso, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
