Comprendere la differenza tra diaframma metallico ed elastomero nei regolatori UHP Kr: una scelta fondamentale per la purezza e le prestazioni

{{{sourceTextContent.subTitle}}}

Comprendere la differenza tra diaframma metallico ed elastomero nei regolatori UHP Kr: una scelta fondamentale per la purezza e le prestazioni

{{{sourceTextContent.description}}}

L'erogazione affidabile e priva di contaminazioni di gas ad altissima purezza (UHP), come il kripton (Kr), è un elemento fondamentale per la produzione avanzata e la ricerca nei settori dei semiconduttori, della fotonica e dell'aerospaziale. Il cuore di questo sistema di erogazione è costituito dal regolatore di pressione per Kr UHP, un dispositivo apparentemente semplice i cui componenti interni determinano la qualità finale del gas. La scelta tra una membrana metallica e una membrana elastomerica (polimerica) rappresenta la decisione progettuale più critica in assoluto, con un impatto diretto sulla purezza, sulla stabilità, sull’integrità contro le perdite e sulle prestazioni a lungo termine. Questo articolo tecnico approfondisce i principi ingegneristici, la scienza dei materiali e i compromessi specifici per ciascuna applicazione di queste due tecnologie, fornendo una guida completa per la selezione del regolatore ottimale per l’impiego con Kr UHP.

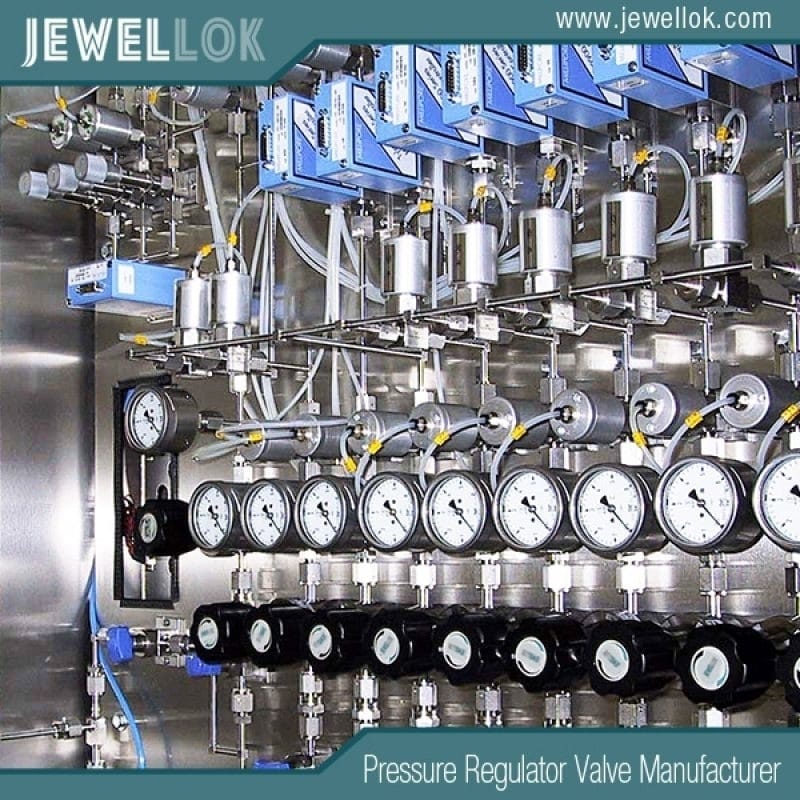

produttore di sistemi di controllo dei fluidi in Cina
produttore di sistemi di controllo dei fluidi in Cina
1. L’ambiente UHP Kr e i requisiti fondamentali del regolatore
Il kripton, un gas nobile apprezzato per le sue proprietà spettrali uniche e la sua inerzia, trova applicazioni essenziali in:

Litografia dei semiconduttori: i laser ad eccimeri KrF (248 nm) sono elementi fondamentali nella fotolitografia nell’ultravioletto profondo per la produzione di chip.

Isolamento ad alte prestazioni: per colmare lo spazio nelle finestre a vetri multipli e nei componenti aerospaziali specializzati.

Illuminazione e laser: utilizzato in lampade ad alta efficienza, laser ad alta potenza e come sostituto negli studi sul plasma.

Ricerca scientifica: come gas tracciante e in varie applicazioni spettroscopiche.

In questi settori, in particolare nella produzione di semiconduttori, la purezza del gas è imprescindibile. Le impurità a livelli di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) possono causare difetti, ridurre la resa, alterare la chimica del plasma o compromettere le prestazioni ottiche. Un regolatore di Kr UHP deve quindi fungere da dispositivo di controllo di precisione senza diventare una fonte di contaminazione.

La funzione primaria di un regolatore di pressione monostadio è quella di ridurre una pressione di ingresso elevata e variabile (ad esempio, proveniente da una bombola a oltre 2000 psi) a una pressione di uscita stabile e più bassa. Ciò è reso possibile da un sistema bilanciato costituito da un elemento sensibile alla pressione (il diaframma), un otturatore a sede e una molla di controllo. La membrana isola il gas di processo dalla camera della molla e trasforma le variazioni di pressione a valle in movimento meccanico per modulare l’otturatore. È proprio questo elemento di tenuta e rilevamento a diventare il punto centrale del dibattito tra metallo ed elastomero.

2. La membrana metallica: progettata per la massima purezza
I diaframmi metallici nei regolatori UHP Kr sono tipicamente realizzati in acciai inossidabili di alta qualità a basso degassamento (ad es. 316L, 316LV), Hastelloy C-276 o Monel. Non si tratta di semplici lamiere, ma di componenti progettati con precisione, spesso convoluti (formati con ondulazioni concentriche) per garantire flessibilità e un’ampia area effettiva.

Vantaggi chiave:

Permeazione ultra-bassa: i metalli sono impermeabili alle molecole di gas. Ciò elimina una delle principali vie di contaminazione: la permeazione dei gas atmosferici (O₂, N₂, H₂O, CO₂) nel flusso di gas e la perdita del costoso Kr dal sistema. Ciò è fondamentale per mantenere la purezza specificata dalla bombola al punto di utilizzo.

Generazione minima di particelle: le superfici metalliche opportunamente elettrolucidate e pulite sono dure e lisce. Non rilasciano particelle a causa dei cicli meccanici (flessione) come invece possono fare i polimeri. La generazione di particelle è una delle principali cause di difetti nei processi dei semiconduttori.

Pulizia eccezionale e basso degassamento: i diaframmi metallici possono essere sottoposti a processi di pulizia aggressivi (ad es. elettrolucidatura, pulizia a ultrasuoni, risciacquo con solventi) ed essere sottoposti a trattamento termico ad alte temperature sotto vuoto per desorbire il vapore acqueo e i contaminanti volatili. Ciò si traduce in tassi di degassamento di idrocarburi totali (THC) e umidità eccezionalmente bassi.

Inertia chimica e tolleranza alla temperatura superiori: gli acciai inossidabili di alta qualità e le leghe di nichel sono intrinsecamente inerti al Kr e alla maggior parte degli altri gas di processo. Sono in grado di resistere a temperature estreme (da condizioni criogeniche a oltre 150 °C per la cottura) senza degrado delle proprietà meccaniche.

Eccellente stabilità a lungo termine e isteresi: i diaframmi metallici presentano uno scorrimento o un rilassamento delle sollecitazioni minimi nel tempo. La loro deformazione elastica è altamente prevedibile, garantendo un’eccellente ripetibilità e un’isteresi minima — il che significa che la pressione di uscita è esattamente la stessa sia che si parta da una pressione più alta che da una più bassa.

Considerazioni:

Costo: la produzione di diaframmi metallici di precisione con caratteristiche di flessione costanti è costosa.

Rigidità elastica e sensibilità: i metalli hanno un modulo di elasticità più elevato rispetto ai polimeri. Per ottenere la sensibilità necessaria per un controllo preciso della pressione, il diaframma deve essere realizzato in modo da essere molto sottile e meticolosamente ondulato, il che aumenta la complessità di produzione.

Rischio di fatica: sebbene progettato per milioni di cicli, un diaframma metallico può teoricamente cedere a causa della fatica del metallo se sottoposto a picchi di pressione eccessivi o a corrosione.

3. Il diaframma in elastomero: uno studio sul compromesso
I diaframmi in elastomero sono tipicamente realizzati con polimeri come PTFE (Teflon), FKM (Viton), EPDM o elastomeri rivestiti in PTFE. Offrono flessibilità e vantaggi in termini di tenuta nelle applicazioni industriali standard.

Vantaggi principali (in un contesto non UHP):

Elevata sensibilità e bassa rigidità elastica: gli elastomeri sono altamente flessibili e richiedono una forza minore per deformarsi. Ciò si traduce in un controllo della pressione molto sensibile e nella possibilità di utilizzare una molla di comando più leggera, il che può essere vantaggioso per applicazioni con pressione di uscita molto bassa.

Semplicità di tenuta: la loro intrinseca conformabilità può garantire eccellenti tenute statiche contro il corpo del regolatore con una forza di serraggio minima.

Costo iniziale inferiore: i componenti in elastomero sono generalmente meno costosi da produrre rispetto alle membrane metalliche di precisione.

Svantaggi critici per il servizio UHP con Kr:

Permeazione: questo è il principale fattore di esclusione per la maggior parte delle applicazioni UHP. Tutti i polimeri sono permeabili in una certa misura. Nei sistemi a Kr, l’umidità atmosferica e l’ossigeno possono permeare verso l’interno, mentre il Kr stesso può permeare verso l’esterno, causando perdita di purezza, spreco di prodotto e potenziali problemi di sicurezza se il Kr si accumula in uno spazio chiuso.

Degassamento e apporto di idrocarburi: gli elastomeri rilasciano continuamente (degassano) componenti volatili, tra cui plastificanti, agenti distaccanti per stampi e catene polimeriche a basso peso molecolare. Questi apportano idrocarburi, acqua e altri contaminanti al flusso di gas. Anche il PTFE di alta qualità può degassare.

Distacco di particelle: la flessione ripetuta di un elastomero può causare microfratture, portando alla generazione di particelle sub-microniche. Queste particelle possono spostarsi a valle, intasando i filtri o depositandosi su superfici critiche.

Compatibilità chimica e termica limitata: Sebbene il PTFE sia altamente inerte, molti elastomeri (come l’FKM) possono rigonfiarsi o degradarsi se esposti a determinati gas o ad alte concentrazioni di Kr sotto pressione. Presentano inoltre intervalli di temperatura limitati e non sono in grado di resistere ai cicli di cottura ad alta temperatura utilizzati per i componenti metallici.

Invecchiamento e scorrimento: gli elastomeri sono soggetti a deformazione permanente da compressione, scorrimento e invecchiamento causati dall’ozono, dalla temperatura e dalle sollecitazioni cicliche. Ciò comporta una deriva della pressione di setpoint nel tempo e una riduzione della durata di servizio.

4. Tabella comparativa diretta
Caratteristica Diaframma metallico (316L, Hastelloy) Diaframma in elastomero (PTFE, FKM)
Permeazione dei gas Impermeabile. Fondamentale per il mantenimento della purezza. Permeabile. Principale fonte di contaminazione atmosferica e perdita di gas.
Generazione di particelle Estremamente bassa. Superficie dura e levigata. Da moderata ad alta. La flessione può causare la distacco di particelle.
Degassamento (H₂O, THC) Estremamente basso dopo un adeguato trattamento termico. Elevato. Inerente ai materiali polimerici.
Inertia chimica nei confronti del Kr Eccellente. Completamente inerte. Da buona a eccellente (PTFE). Variabile per gli altri.
Intervallo di temperatura Molto ampio (da -200 °C a oltre 150 °C). Consente il trattamento termico. Ristretto. Tipicamente da -20 °C a 100 °C. Non è possibile il trattamento termico.
Stabilità a lungo termine Eccellente. Scorrimento o isteresi minimi. Scarsa. Soggetta a deformazione permanente da compressione e invecchiamento.
Sensibilità / Rigidità elastica Richiede un'attenta progettazione per la sensibilità. Sensibilità e flessibilità intrinsecamente elevate.
Pulibilità Eccellente. Può essere pulita in modo aggressivo e sottoposta a trattamento termico. Scarsa. Può intrappolare contaminanti e degradarsi.
Costo iniziale Elevato. Basso.
Costo totale di proprietà Basso per l’UHP: lunga durata, nessuna perdita di gas, nessun impatto sulla resa. Potenzialmente elevato: sostituzioni frequenti, perdita di gas, rischio di contaminazione.
5. Linee guida per la selezione in base all’applicazione
La scelta è raramente ambigua quando l’applicazione è ben definita:

Utilizzare un regolatore a diaframma metallico per Kr UHP quando:

Produzione di semiconduttori: per armadi contenenti gas per laser ad eccimeri KrF e linee di distribuzione. La purezza e il controllo delle particelle sono fondamentali.

Sistemi di ricerca e analisi: dove l’integrità sperimentale dipende da una composizione del gas nota e stabile (ad es. gas vettore per GC, standard di calibrazione).

Processi critici a lungo termine: nella produzione aerospaziale o fotonica, dove è richiesta l’affidabilità e la stabilità del regolatore nel corso degli anni.

Qualsiasi sistema con specifiche di purezza rigorose: Laddove l’analisi del gas nel punto di utilizzo debba corrispondere al certificato della bombola.

Si può prendere in considerazione un diaframma in elastomero per il Kr quando:

Gestione non critica di grandi volumi: Per il trasferimento di Kr in contesti industriali non sensibili alla purezza (ad es. operazioni di riempimento iniziale).

Sistemi prototipali o di laboratorio a basso costo: dove il costo iniziale è la preoccupazione principale e una contaminazione minima è accettabile. Questa soluzione è fortemente sconsigliata per qualsiasi applicazione etichettata come “UHP”.

Esigenze specifiche di controllo a bassa pressione: in rari casi in cui l’estrema sensibilità a pressioni molto basse (<5 psig) è l’unico requisito e la contaminazione è secondaria.

6. Oltre il diaframma: progettazione olistica del regolatore UHP
La scelta del diaframma corretto è necessaria ma non sufficiente. Un vero regolatore UHP per il Kr integra questa scelta in una progettazione olistica:

Tenuta interamente metallica: utilizza guarnizioni metalliche (ad es. VCJ®, ConFlat®) o connessioni saldate al posto degli O-ring in elastomero su tutte le interfacce a contatto con il gas.

Superfici interne elettrolucidate: riducono l’area superficiale, minimizzano l’adesione delle particelle e migliorano la pulibilità.

Passivazione: un trattamento con acido nitrico per rafforzare lo strato di ossido di cromo sull’acciaio inossidabile, migliorando la resistenza alla corrosione.

Configurazioni ad alta portata o di spurgo: alcuni regolatori UHP sono progettati per elevate portate di spurgo al fine di pulire rapidamente il sistema a valle oppure sono dotati di doppie membrane con uno spazio intermedio evacuato per una barriera di permeazione aggiuntiva.

7. Conclusione
Nel campo dell’erogazione tramite regolatori di kripton ad altissima purezza, il regolatore è il garante della qualità. La dicotomia tra membrane metalliche ed elastomeriche rappresenta un compromesso fondamentale tra prestazioni massime e risparmio sui costi iniziali.

Per qualsiasi applicazione in cui la purezza del gas, l’integrità del sistema e l’affidabilità a lungo termine siano fattori determinanti — il che costituisce la definizione stessa del servizio UHP — il regolatore a membrana metallica rappresenta la scelta inequivocabile e l’unica corretta. La sua impermeabilità, il basso degassamento, il funzionamento privo di particelle e la solida stabilità salvaguardano l’investimento in gas ad alta purezza e proteggono l’integrità dei delicati processi a valle.

Sebbene le membrane in elastomero abbiano la loro collocazione nel controllo generale dei gas industriali, le loro proprietà intrinseche di permeazione e degassamento le rendono intrinsecamente inadatte alle rigorose esigenze dei sistemi UHP al kripton. I progettisti e gli ingegneri devono guardare oltre il prezzo iniziale e considerare il costo totale di proprietà, che include la perdita di gas, la perdita di resa dovuta alla contaminazione e la manutenzione. Nelle applicazioni UHP, le prestazioni superiori di un regolatore a diaframma metallico garantiscono un rapido ritorno sull’investimento, assicurando che il gas erogato sia puro quanto quello fornito, dalla bombola al punto critico di utilizzo.

Per approfondire il confronto tra diaframmi metallici ed elastomeri nei regolatori di kripton UHP: una scelta fondamentale per la purezza e le prestazioni, è possibile visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/ per ulteriori informazioni.
