Risoluzione dei problemi più comuni nei sistemi di distribuzione per il cambio di gas elio

{{{sourceTextContent.subTitle}}}

Risoluzione dei problemi più comuni nei sistemi di collettori per il cambio di gas elio

{{{sourceTextContent.description}}}

I sistemi di distribuzione per la commutazione dell’elio sono componenti fondamentali nei laboratori, negli impianti di analisi, nella produzione di semiconduttori e nei centri di diagnostica per immagini, in quanto garantiscono una fornitura continua e ad alta purezza di questa risorsa essenziale e limitata. I guasti al sistema possono causare costosi tempi di inattività, compromettere l’integrità dei dati e comportare rischi per la sicurezza. Questo articolo fornisce una metodologia strutturata di risoluzione dei problemi per le anomalie più comuni riscontrate in questi sistemi, concentrandosi su irregolarità di pressione, perdite, malfunzionamenti della commutazione automatica e contaminazione. Viene illustrata una combinazione di strategie di manutenzione proattiva e procedure diagnostiche reattive per massimizzare l’affidabilità e la sicurezza del sistema.

Il ruolo fondamentale dei collettori di commutazione dell’elio
L’elio, con le sue proprietà uniche di inerzia, elevata conduttività termica e dimensioni atomiche ridotte, è indispensabile per applicazioni quali la gascromatografia (GC), la gascromatografia-spettrometria di massa (GC-MS), il raffreddamento nella risonanza magnetica (RM) e il rilevamento delle perdite. Dato il suo costo elevato e la volatilità dell’offerta, un utilizzo efficiente è fondamentale. Un sistema di collettori di commutazione è tipicamente costituito da due o più bombole di elio (spesso una “primaria” e una “secondaria” o “banco” di bombole), collegate tramite tubi ad alta pressione a un telaio del collettore dotato di regolatori di pressione, valvole, un dispositivo di commutazione della pressione e un regolatore di uscita che eroga il gas a pressione e portata costanti al punto di utilizzo.

La funzione principale è la commutazione automatica o manuale da una bombola vuota a una piena senza interrompere l’erogazione del gas. Questa operazione apparentemente semplice nasconde una complessa interazione tra componenti meccanici, pneumatici e talvolta elettronici, ciascuno dei quali rappresenta un potenziale punto di guasto. Una risoluzione efficace dei problemi richiede un approccio sistematico, la comprensione del progetto del sistema e il rigoroso rispetto dei protocolli di sicurezza, poiché questi sistemi operano ad alte pressioni (fino a 3000 psi / 207 bar per le bombole piene).

Misure fondamentali di sicurezza e preparatorie
Prima di avviare qualsiasi procedura di risoluzione dei problemi:

Dispositivi di protezione individuale (DPI): indossare sempre occhiali di sicurezza con protezioni laterali e guanti resistenti.
Ventilazione: assicurarsi che l’area sia ben ventilata. Sebbene l’elio non sia tossico, può agire come un semplice asfissiante sostituendo l’ossigeno.
Conoscenza del sistema: consultare i manuali del produttore per schemi specifici, valori di pressione nominali e codici dei componenti.
Scarico della pressione: isolare e depressurizzare il sistema a valle e le sezioni pertinenti del collettore prima di ispezionare o sostituire qualsiasi componente. Utilizzare l’apposita valvola di sfiato o di spurgo.
Rilevamento delle perdite: Tenere a portata di mano un rilevatore di perdite di elio certificato o una soluzione compatibile per il rilevamento delle perdite (acqua saponata formulata per gas ad alta pressione, mai sapone domestico).

Problema comune 1: pressione di uscita irregolare o perdita di pressione
Sintomi: gli strumenti a valle segnalano una bassa pressione del gas vettore, una linea di base incostante o non riescono a mantenere le portate impostate. Potrebbe attivarsi l’allarme di bassa pressione del sistema.

Procedura di risoluzione dei problemi:

Controllare l’alimentazione primaria: verificare la pressione delle bombole attualmente in servizio. Una lettura della bombola vicina allo zero indica semplicemente che è vuota: avviare un cambio manuale. Non dare per scontato che sia avvenuta la commutazione automatica.
Ispezionare il meccanismo di commutazione:
Per i commutatori meccanici (con sensore di pressione): questi utilizzano un pistone o un diaframma che aziona una valvola. Se l’alimentazione primaria è esaurita ma la commutazione non è avvenuta, il meccanismo di rilevamento potrebbe essere ostruito da particolato o guasto. Picchiettare delicatamente il corpo del commutatore; a volte è possibile liberare un pistone bloccato. Depressurizzare l’impianto e ispezionare/pulire o sostituire l’unità di commutazione secondo le istruzioni del manuale.
Per gli interruttori elettronici: verificare l’alimentazione dell’unità. Controllare i valori di setpoint per la pressione di commutazione. I trasduttori di pressione elettronici forniscono letture corrette? Un sensore o un’elettrovalvola difettosi possono impedire l’attivazione.

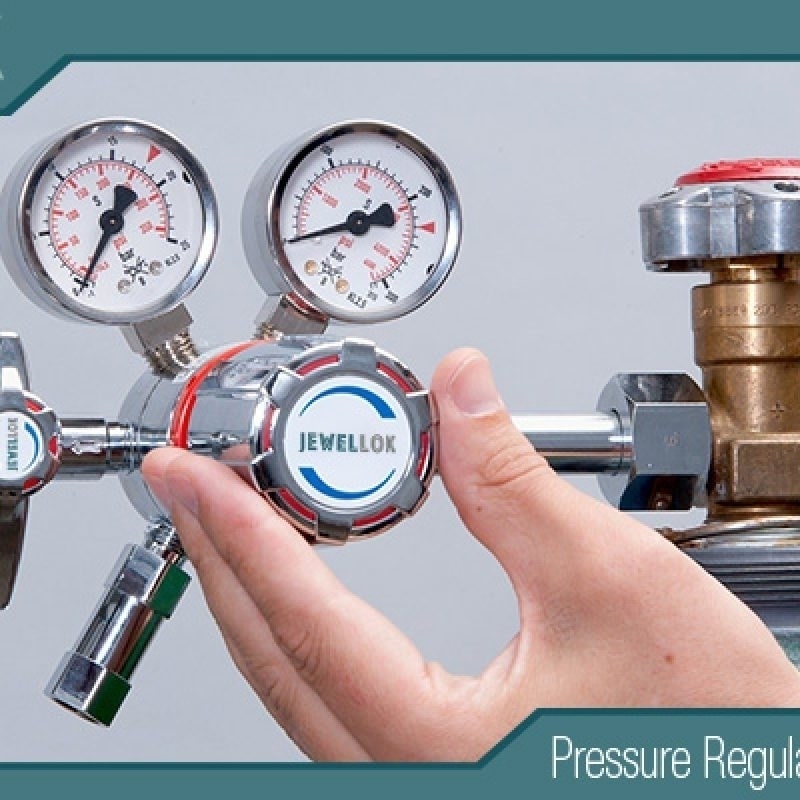

Esaminare i regolatori: il regolatore a due stadi sull’uscita del collettore è un punto di guasto comune.
Creep: se la pressione di uscita aumenta lentamente nel tempo in assenza di richiesta, è probabile che la sede del regolatore sia danneggiata. Ciò richiede la sostituzione del regolatore o del suo kit di sedi interne.
Calo di pressione: se la pressione scende in presenza di una portata costante, il regolatore potrebbe essere sottodimensionato rispetto alla richiesta o non funzionare correttamente. Effettuare una prova chiudendo la valvola a valle; se la pressione si ripristina, il regolatore funziona ma potrebbe aver raggiunto il limite di portata.
Blocco: impossibilità di raggiungere la pressione impostata. Il diaframma potrebbe essersi rotto oppure la molla potrebbe essere danneggiata.
Verificare la portata a valle e la presenza di ostruzioni: chiudere la valvola di uscita sul collettore. Se la pressione di uscita si ripristina e si mantiene, il problema è a valle: una valvola dello strumento completamente aperta, un rivestimento incrinato o una perdita nel sistema GC. Se la pressione non si ripristina, il problema è all’interno del collettore.

Problema comune 2: Perdite di gas
Sintomi: Esaurimento inaspettatamente rapido della bombola (molto più veloce rispetto ai tassi di consumo storici), sibilo udibile (nei casi più gravi) o rilevamento tramite un rilevatore di perdite.

Procedura di risoluzione dei problemi (da eseguire con il sistema pressurizzato):

Collegamenti ad alta pressione (dalla bombola al collettore): questi raccordi CGA (Compressed Gas Association) sono le fonti di perdita più comuni. Utilizzare una soluzione per il rilevamento delle perdite su:
Lo stelo della valvola della bombola.
Il raccordo dado/ghiiera all’ingresso del collettore.
Gli steli delle valvole di spurgo/sfiato. La presenza di bolle indicherà una perdita. Serrare con cautela: un serraggio eccessivo può causare grippaggi o crepe nelle ghiere in ottone. La regola è «serrare a mano più un quarto o mezzo giro con una chiave».
Collegamenti a bassa pressione (uscita del collettore): controllare tutti i collegamenti dei tubi (Swagelok, VCJ, ecc.) che conducono allo strumento. Assicurarsi che le ghiere non siano usurate e che siano posizionate correttamente.
Perdite interne al collettore: valvole o regolatori difettosi possono presentare perdite interne dal lato ad alta pressione a quello a bassa pressione, con fuoriuscita di gas attraverso il foro di sfiato del regolatore. Questo fenomeno si manifesta spesso con un sibilo basso e costante proveniente dal corpo del regolatore e può essere confermato tappando lo sfiato e osservando l’aumento della pressione. Ciò richiede l’intervento di manutenzione sul regolatore.
Perdita alla valvola di commutazione: la guarnizione all’interno della valvola di commutazione automatica può usurarsi. Per verificarlo è necessario isolare le sezioni del collettore e sottoporle separatamente a prove di pressione.

Problema comune 3: Malfunzionamento della commutazione automatica
Sintomi: il sistema scarica completamente la bombola primaria, causando il malfunzionamento dello strumento, prima che un operatore passi manualmente alla fonte secondaria.

Procedura di risoluzione dei problemi:

Verificare l’alimentazione secondaria: assicurarsi che le bombole secondarie siano aperte e abbiano una pressione adeguata. Un sistema automatico non può passare a un banco vuoto o chiuso.
Controllare lo stato delle valvole: su alcuni collettori, le valvole di intercettazione manuali per ciascun banco devono trovarsi nella posizione corretta (entrambe aperte) per il funzionamento automatico. Verificare questo aspetto.
Verificare il punto di commutazione:
Commutatori meccanici: il punto di commutazione è spesso regolabile (ad es. 200 psi). Con il sistema in funzione, chiudere lentamente la valvola del cilindro primario. Osservare il manometro del banco primario. Alla pressione prestabilita, si dovrebbe udire un «clunk» ben distinguibile al momento della commutazione e il manometro primario dovrebbe scendere a zero. Se la commutazione non avviene, il meccanismo è difettoso.
Commutatori elettronici: simulare la stessa prova. Il display elettronico mostra il calo di pressione? Il LED di stato cambia? Il solenoide emette un «clic»? Il guasto potrebbe riguardare il sensore, la logica di controllo o l’elettrovalvola. Controllare tutti i collegamenti elettrici.
Verificare la presenza di componenti incollati: la contaminazione da particolato proveniente dal gas della bombola (rara ma possibile) o il degrado dei materiali del diaframma possono causare l’incollaggio di valvole o pistoni. Lo spurgo periodico del collettore può aiutare a prevenire questo problema.

Problema comune n. 4: Problemi di purezza e contaminazione del gas
Sintomi: Aumento del rumore di fondo, picchi fantasma o scarsa sensibilità nelle applicazioni GC/MS. Frequente bruciatura del filamento nei rivelatori MS.

Procedura di risoluzione dei problemi:

Fonte di contaminazione: Il primo sospettato è la fonte di gas stessa. Installare una nuova bombola di elio ad alta purezza certificata per escludere questa causa.
Spurgo inadeguato: dopo la sostituzione della bombola, il collettore e tutte le linee di collegamento devono essere spurgati accuratamente per rimuovere i gas atmosferici (ossigeno, azoto, umidità) che sono stati introdotti durante la sostituzione. Seguire una procedura di spurgo corretta: aprire leggermente la valvola della bombola, spurgare il raccordo ad alta pressione, collegarlo al collettore, aprire completamente e utilizzare la valvola di spurgo del collettore per sfiatare per diversi minuti a portata elevata prima di alimentare lo strumento.
Contaminazione interna del collettore: umidità o aria possono essere aspirate nel collettore attraverso una perdita microscopica quando il sistema è spento e sotto vuoto (ad esempio, da una pompa dello strumento). Pressurizzare il sistema e verificare la presenza di perdite come indicato nella Sezione 4.
Filtrazione difettosa o assente: la maggior parte delle applicazioni ad alta purezza richiede l’uso di depuratori in linea (trappole per ossigeno/umidità, trappole per idrocarburi) posizionati a valle dell’uscita del collettore. In caso di problemi, controllare l’indicatore di durata del depuratore o sostituirlo in modo proattivo. Assicurarsi di utilizzare il tipo corretto di depuratore per il contaminante in questione.

Manutenzione preventiva: la migliore forma di risoluzione dei problemi
Un programma di manutenzione preventiva può evitare il 90% dei problemi comuni:

Giornalmente/Settimanalmente: Registrare le pressioni delle bombole. Ispezionare visivamente per individuare eventuali perdite evidenti, danni o corrosione.
Mensile: eseguire un controllo completo delle perdite su tutti i raccordi. Verificare il funzionamento del commutatore automatico simulando lo svuotamento della bombola primaria.
Ogni 6 mesi: sostituire i filtri/depuratori del gas in uscita secondo un programma prestabilito, non solo quando si verificano problemi. Controllare e pulire gli sfiati dei regolatori.
Annualmente: Valutare la possibilità di far eseguire da un professionista la taratura e l’ispezione dei regolatori e degli interruttori. Sostituire tutti i componenti di tenuta (O-ring, guarnizioni) nel collettore secondo le raccomandazioni del produttore.
Al momento della sostituzione delle bombole: Utilizzare sempre guarnizioni schiacciabili nuove (guarnizioni BOSS™) sui raccordi CGA. Non utilizzare mai nastro di teflon sui raccordi per gas ad alta pressione.

Conclusione
La ricerca dei guasti in un sistema di collettori di commutazione dell’elio è un processo metodico di eliminazione, che parte dalla fonte del gas e procede a valle fino al punto di utilizzo. Le cause più frequenti sono semplici: bombole vuote, spurgo insufficiente e perdite nei raccordi. Tuttavia, comprendere le modalità di guasto di componenti più complessi come i pressostati e i regolatori a due stadi è fondamentale per risolvere i problemi persistenti.

Dedicare tempo alla formazione degli operatori sulla corretta gestione delle bombole, sulle procedure di commutazione e sul controllo delle perdite è di inestimabile valore. Inoltre, stabilire e attenersi a un rigoroso programma di manutenzione preventiva è la strategia più efficace in assoluto per garantire una fornitura continua, pura e sicura di elio, proteggendo così la strumentazione sensibile, i dati preziosi e la continuità operativa. In un’epoca di conservazione dell’elio, un sistema di collettori ben mantenuto non è solo una necessità tecnica, ma anche un imperativo economico e ambientale.
