Come funziona un sistema di distribuzione di gas speciali sfusi (BSGS)?

{{{sourceTextContent.subTitle}}}

Come funziona un sistema di distribuzione di gas speciali sfusi (BSGS)?

{{{sourceTextContent.description}}}

Come funziona un sistema di erogazione di gas speciali sfusi (BSGS)?

Introduzione

In settori quali la produzione di semiconduttori, l’industria farmaceutica, l’industria aerospaziale e la produzione chimica, la domanda di gas speciali ad alta purezza è fondamentale. Questi gas — azoto, argon, elio, idrogeno e varie miscele gassose — devono essere erogati con precisione, affidabilità e sicurezza per supportare processi critici. Un sistema di erogazione di gas speciali sfusi (BSGS) è un’infrastruttura sofisticata progettata per immagazzinare, gestire e distribuire in modo efficiente grandi volumi di questi gas. Questo articolo offre un’analisi approfondita del funzionamento di un BSGS, descrivendone in dettaglio i componenti, i principi operativi, i meccanismi di sicurezza e le applicazioni. Comprendendo il funzionamento di un BSGS, possiamo apprezzarne il ruolo fondamentale nel rendere possibili tecnologie avanzate e nel garantire il rispetto di rigorosi standard industriali.

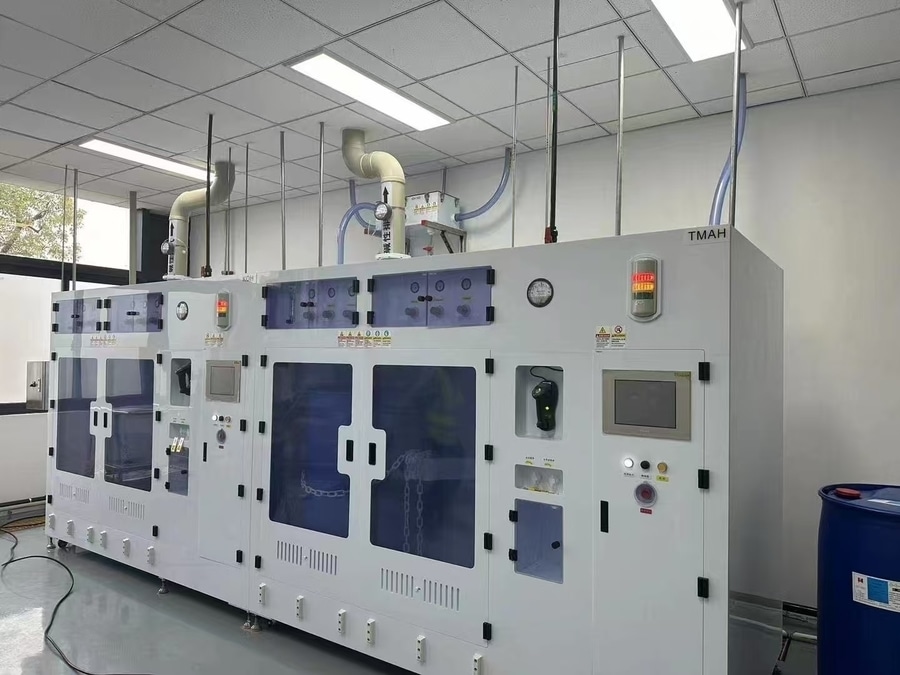

Sistema di erogazione di gas speciali sfusi (BSGS)
Sistema di erogazione di gas speciali sfusi (BSGS)
Che cos’è un sistema di erogazione di gas speciali sfusi?

Un sistema di erogazione di gas speciali sfusi (BSGS) è un sistema integrato progettato per gestire lo stoccaggio e la distribuzione di gas speciali ad alta purezza in contesti industriali su larga scala. A differenza delle piccole bombole di gas utilizzate per applicazioni localizzate o a basso volume, un BSGS è progettato per ambienti ad alta produttività in cui è essenziale una fornitura di gas costante e ad alta purezza. Settori come la microelettronica, dove anche tracce minime di impurità possono rovinare i wafer semiconduttori, o la ricerca medica, dove la purezza del gas influisce sui risultati sperimentali, fanno ampio ricorso ai sistemi BSGS.

Il BSGS garantisce che i gas vengano erogati alla pressione, alla portata e alla purezza richieste verso i vari punti di utilizzo (POU) all’interno di una struttura. Ciò è reso possibile grazie a una combinazione di serbatoi di stoccaggio, tubazioni ad alta purezza, sistemi di purificazione e meccanismi di controllo avanzati. Di seguito, analizziamo in dettaglio i componenti chiave e i processi operativi di un BSGS.

Componenti chiave di un BSGS

Un BSGS è costituito da diversi componenti fondamentali, ciascuno progettato per svolgere funzioni specifiche nello stoccaggio, nella purificazione e nella distribuzione dei gas speciali. Questi componenti operano in sinergia per garantire una fornitura di gas affidabile e priva di contaminazioni.

Serbatoi di stoccaggio
Il cuore di un BSGS è il suo sistema di stoccaggio, che ospita grandi quantità di gas speciali in forma gassosa o liquefatta, a seconda del tipo di gas e dell’applicazione.
– Bombole ad alta pressione: utilizzate per gas come azoto, argon o idrogeno, queste bombole immagazzinano i gas a pressioni comprese tra 2.000 e 6.000 psig (libbre per pollice quadrato manometrico). Realizzate con materiali quali acciaio inossidabile o alluminio, sono progettate per prevenire la corrosione e la contaminazione.
– Serbatoi criogenici: per gas quali l’azoto liquido o l’elio, che richiedono uno stoccaggio a bassa temperatura, i serbatoi criogenici mantengono i gas allo stato liquido per massimizzare la capacità di stoccaggio. Questi serbatoi sono isolati con camicie sottovuoto per ridurre al minimo il trasferimento di calore e le perdite per evaporazione.
– Rimorchi cisterna: per gli impianti che richiedono frequenti rifornimenti di gas, i rimorchi cisterna — grandi contenitori trasportabili per gas — vengono utilizzati per fornire e stoccare gas sfusi in loco.

Rete di tubazioni e distribuzione
La rete di tubazioni trasporta i gas dai serbatoi di stoccaggio ai punti di utilizzo all’interno di una struttura. Questa rete è progettata per mantenere la purezza del gas e garantire portate e pressioni precise.
– Tubazioni ad alta purezza: Realizzate in acciaio inossidabile elettrolucidato o altri materiali non reattivi, le tubazioni riducono al minimo la contaminazione diminuendo la rugosità superficiale dove potrebbero accumularsi particelle o umidità.
– Valvole e regolatori: valvole ad alta precisione (manuali o automatizzate) e regolatori di pressione controllano la portata e la pressione del gas, garantendo il rispetto dei requisiti specifici di ciascun punto di utilizzo.
– Collettori: collegano più serbatoi di stoccaggio alla rete di distribuzione, consentendo il passaggio senza interruzioni da un serbatoio all’altro per mantenere una fornitura continua di gas.

Sistemi di purificazione
I gas speciali richiedono spesso livelli di purezza estremamente elevati (ad esempio, 99,9999% o superiori) per soddisfare gli standard industriali. I sistemi di purificazione all’interno di un BSGS rimuovono impurità quali umidità, ossigeno o idrocarburi. I metodi di purificazione più comuni includono:
– Adsorbimento: utilizzo di materiali quali setacci molecolari o carbone attivo per intrappolare le impurità.
– Purificazione catalitica: impiego di catalizzatori per reagire con specifici contaminanti e rimuoverli.
– Filtrazione: utilizzo di filtri a maglia fine per rimuovere il particolato.

I depuratori sono posizionati strategicamente in vari punti, ad esempio in prossimità dei serbatoi di stoccaggio o nel punto di utilizzo, per garantire il mantenimento della purezza del gas durante l’intero processo di erogazione.

Sistemi di controllo e monitoraggio
Sistemi avanzati di controllo e monitoraggio assicurano che il BSGS funzioni in modo efficiente e sicuro. Tra questi figurano:
– Controllori logici programmabili (PLC): sistemi automatizzati che regolano la portata, la pressione e la temperatura del gas sulla base di dati in tempo reale.
– Sensori: sensori di pressione, temperatura e portata monitorano le prestazioni del sistema e rilevano anomalie quali perdite o cali di pressione.
– Interfacce uomo-macchina (HMI): pannelli touchscreen o interfacce software consentono agli operatori di monitorare e regolare i parametri del sistema da remoto.
– Allarmi e interblocchi: meccanismi di sicurezza che avvisano gli operatori di problemi quali bassi livelli di gas o malfunzionamenti del sistema e arrestano automaticamente il sistema se vengono superate soglie critiche.

Sistemi di sicurezza
Data la natura pericolosa di alcuni gas speciali (ad esempio, l’idrogeno infiammabile o l’ammoniaca tossica), i sistemi BSGS incorporano solide caratteristiche di sicurezza:
– Sistemi di rilevamento delle perdite: i rilevatori di gas monitorano la presenza di perdite e attivano allarmi se vengono rilevati gas pericolosi.
– Valvole di chiusura di emergenza: isolano automaticamente sezioni del sistema in caso di perdita o altre emergenze.
– Sistemi di ventilazione: garantiscono una corretta circolazione dell’aria nelle aree di stoccaggio e distribuzione per prevenire l’accumulo di vapori pericolosi.
– Sistemi antincendio: mitigano i rischi associati ai gas infiammabili nelle aree di stoccaggio e distribuzione.

Processo operativo di un BSGS

Il funzionamento di un BSGS prevede diverse fasi, dallo stoccaggio del gas alla distribuzione al punto di utilizzo. Ecco una panoramica dettagliata del processo:

Stoccaggio e fornitura di gas
I gas speciali vengono consegnati alla struttura alla rinfusa tramite bombole ad alta pressione, serbatoi criogenici o autocisterne. Il BSGS immagazzina grandi quantità di gas per garantire una fornitura continua, riducendo al minimo i tempi di inattività. Ad esempio, uno stabilimento di produzione di semiconduttori può richiedere migliaia di piedi cubi di azoto al giorno, rendendo necessarie soluzioni di stoccaggio su larga scala. I serbatoi di stoccaggio sono collegati a un collettore, che gestisce il passaggio tra i serbatoi per mantenere una fornitura ininterrotta.
Purificazione dei gas
Prima di entrare nella rete di distribuzione, i gas passano spesso attraverso sistemi di purificazione per rimuovere le impurità. Questa fase è fondamentale in applicazioni come la produzione di semiconduttori, dove anche livelli di contaminanti dell’ordine di parti per miliardo (ppb) possono causare difetti. I depuratori possono essere collocati presso il sito di stoccaggio, all’interno della rete di tubazioni o nel punto di utilizzo, a seconda della progettazione del sistema e dei requisiti relativi ai gas.
Distribuzione dei gas
Una volta purificati, i gas vengono trasportati attraverso la rete di tubazioni ad alta purezza verso vari punti di utilizzo. Il sistema di distribuzione è progettato per mantenere pressione e portate costanti, spesso utilizzando regolatori di pressione e controllori di flusso. I collettori e le valvole automatizzate consentono al sistema di passare da un serbatoio di stoccaggio all’altro o di regolare i percorsi di flusso per far fronte alle fluttuazioni della domanda.
Erogazione al punto di utilizzo
Al punto di utilizzo, i gas vengono erogati ad apparecchiature quali camere di deposizione, reattori o strumenti analitici. È possibile installare depuratori o filtri al punto di utilizzo per garantire che il gas soddisfi i requisiti esatti di purezza dell’applicazione. I sistemi di controllo monitorano e regolano i parametri del gas in tempo reale per mantenere condizioni ottimali.
Monitoraggio e manutenzione
Durante l’intero processo, i sistemi di controllo e monitoraggio raccolgono dati relativi alla pressione, alla portata e alla purezza dei gas. Gli operatori utilizzano interfacce uomo-macchina (HMI) per supervisionare le prestazioni del sistema e rispondere ad allarmi o avvisi. Una manutenzione regolare, che comprende controlli delle perdite, sostituzioni dei filtri e ispezioni dei serbatoi, garantisce che il sistema BSGS rimanga affidabile e sicuro.

Applicazioni del sistema BSGS

I sistemi BSGS sono parte integrante di diversi settori industriali, ciascuno con requisiti specifici in materia di gas:

– Produzione di semiconduttori: gas ad altissima purezza come azoto, argon e silano vengono utilizzati in processi quali la deposizione chimica da vapore (CVD) e l’incisione. I sistemi BSGS garantiscono che questi gas vengano erogati senza contaminazioni per prevenire difetti nei microchip.
– Settore farmaceutico: gas come l’azoto e l’anidride carbonica vengono utilizzati nella produzione e nel confezionamento dei farmaci. I sistemi BSGS garantiscono un’erogazione stabile per i processi che richiedono atmosfere inerti o miscele gassose precise.
– Settore aerospaziale: gas ad alta purezza vengono utilizzati nei test, nella saldatura e nei sistemi di propulsione. I sistemi BSGS supportano operazioni su larga scala con un’erogazione costante di gas.
– Produzione chimica: i gas speciali vengono utilizzati come reagenti o vettori nella sintesi chimica. I sistemi BSGS garantiscono la gestione e l’erogazione in sicurezza di gas reattivi o pericolosi.
– Settore medico e ricerca: gas come l’elio e l’ossigeno vengono utilizzati nella diagnostica per immagini e negli esperimenti di laboratorio. I sistemi BSGS erogano gas ad alta purezza per mantenere l’integrità sperimentale.

Considerazioni sulla sicurezza

La sicurezza è una priorità assoluta nella progettazione e nel funzionamento dei sistemi BSGS, data la natura pericolosa di molti gas speciali. Tra le principali considerazioni in materia di sicurezza figurano:

– Compatibilità dei gas: garantire che i materiali utilizzati nei sistemi BSGS (ad es. tubazioni, valvole) siano compatibili con i gas per prevenire reazioni o corrosione.
– Prevenzione delle perdite: ispezioni regolari e sistemi avanzati di rilevamento delle perdite riducono al minimo il rischio di fughe di gas.
– Formazione degli operatori: il personale deve essere addestrato alla gestione dei gas speciali e a intervenire in caso di emergenza.
– Conformità normativa: i sistemi BSGS devono rispettare gli standard e le normative di settore, come quelli stabiliti da OSHA, NFPA o SEMI.

Progressi nella tecnologia BSGS

I recenti progressi hanno migliorato l’efficienza, la sicurezza e la sostenibilità dei sistemi BSGS:

– Monitoraggio intelligente: i sensori abilitati all’IoT e l’analisi basata sul cloud forniscono informazioni in tempo reale sulle prestazioni del sistema, consentendo la manutenzione predittiva.
– Efficienza energetica: un migliore isolamento dei serbatoi criogenici e sistemi di distribuzione ottimizzati riducono il consumo energetico.
– Automazione: i sistemi BSGS completamente automatizzati riducono al minimo l’intervento umano, diminuendo il rischio di errori e migliorando l’affidabilità.
– Pratiche sostenibili: alcuni impianti stanno valutando l’adozione di sistemi di riciclaggio e recupero dei gas per ridurre al minimo gli sprechi e l’impatto ambientale.

Sfide e soluzioni

Nonostante i loro vantaggi, i sistemi BSGS devono affrontare sfide quali costi iniziali elevati, manutenzione complessa e la necessità di un rigoroso controllo della purezza. Le soluzioni includono progetti di sistemi modulari per garantire la scalabilità, tecnologie avanzate di purificazione e programmi di manutenzione completi per assicurare l’affidabilità a lungo termine.

produttore cinese di regolatori per gas ad altissima purezza
produttore cinese di regolatori per gas ad altissima purezza
Conclusione

Un sistema di erogazione di gas speciali sfusi (BSGS) è un elemento fondamentale dei moderni processi industriali, in quanto consente l’erogazione sicura ed efficiente di gas ad alta purezza a supporto di applicazioni critiche. Grazie all’integrazione di sistemi avanzati di stoccaggio, purificazione, distribuzione e controllo, un sistema BSGS garantisce che settori quali la produzione di semiconduttori, l’industria farmaceutica e quella aerospaziale possano soddisfare i propri rigorosi requisiti in materia di qualità e affidabilità dei gas. Con il progredire della tecnologia, i sistemi BSGS continuano ad evolversi, incorporando soluzioni più intelligenti e sostenibili per soddisfare le crescenti esigenze delle industrie globali. Comprendere come funziona un BSGS mette in evidenza il suo ruolo fondamentale nel promuovere l’innovazione e nel mantenere standard elevati in diversi settori.
