Risoluzione dei problemi relativi alla scatola del collettore delle valvole: una guida sistematica per i professionisti della manutenzione

{{{sourceTextContent.subTitle}}}

Risoluzione dei problemi relativi alla scatola del collettore delle valvole: una guida sistematica per i professionisti della manutenzione

{{{sourceTextContent.description}}}

Il quadro valvole (VMB), spesso un eroe sconosciuto nel controllo dei processi industriali, funge da interfaccia fondamentale tra le valvole di controllo installate sul campo e il sistema di controllo distribuito (DCS). Le sue funzioni principali — distribuzione dell’aria di alimentazione, condizionamento del segnale e isolamento di sicurezza per la manutenzione — sono fondamentali per l’integrità del circuito. Quando un VMB presenta un malfunzionamento, ciò può manifestarsi con un comportamento irregolare delle valvole, un guasto completo del circuito o persino incidenti relativi alla sicurezza del processo. Questo articolo tecnico fornisce un quadro completo e sistematico per la diagnosi e la risoluzione dei problemi comuni del VMB, ponendo l’accento su una progressione logica che va dai controlli esterni a quelli interni e dai guasti semplici a quelli complessi.

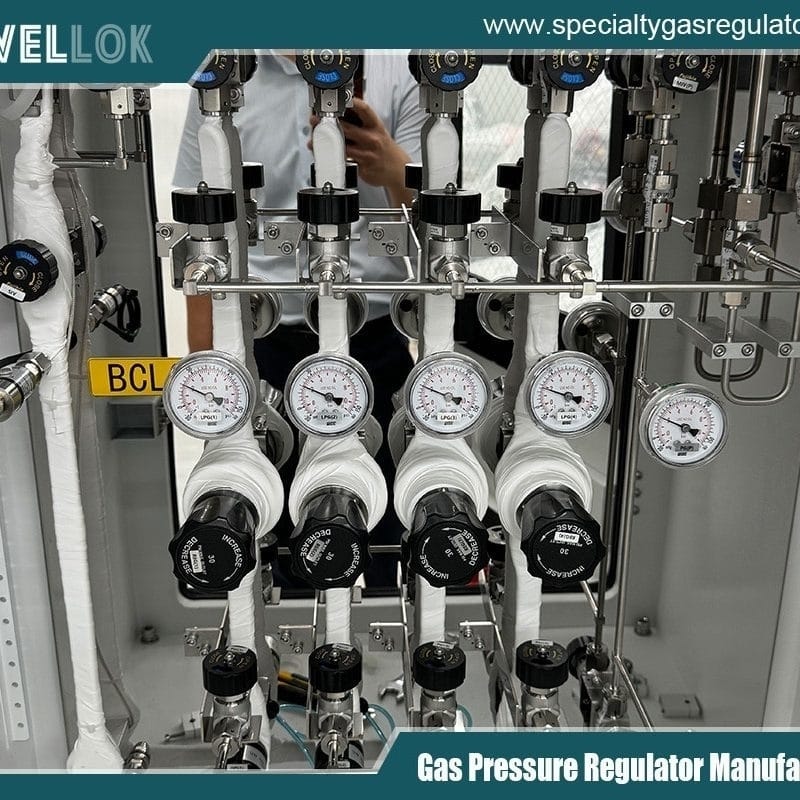

Il ruolo del Valve Manifold Box
Prima di addentrarsi nella risoluzione dei problemi, è essenziale comprendere la composizione tipica del VMB. Un gruppo standard per una valvola di controllo a semplice effetto con ritorno a molla comprende:

Regolatore e filtro dell’aria di alimentazione: puliscono e regolano l’aria dell’impianto (ad es. 80-100 psi) per fornire un’alimentazione stabile di aria per strumenti (tipicamente 20-30 psi).
Manometri: indicano la pressione di alimentazione e, spesso, la pressione in uscita verso l’attuatore della valvola.
Convertitore I/P (corrente-pressione): il “cervello” del gruppo. Converte il segnale di controllo da 4-20 mA CC proveniente dal DCS in un segnale di uscita pneumatico proporzionale compreso tra 3 e 15 psi (o 0,2-1,0 bar).
Amplificatore di volume/relè (se presente): amplifica il segnale di uscita a basso volume del convertitore I/P per fornire un flusso d’aria ad alto volume e ad alta velocità per attuatori di grandi dimensioni.
Blocco collettore: un gruppo multivalvola (solitamente a 3 o 5 valvole) che consente l’isolamento, lo sfiato e la compensazione della pressione per facilitare la rimozione o la taratura delle valvole.
Tubazioni interne e raccordi: collegano tutti i componenti.
Il guasto di qualsiasi componente può compromettere le prestazioni. Un approccio sistematico previene diagnosi errate e sostituzioni inutili di parti.

La metodologia di risoluzione dei problemi: un quadro di riferimento passo dopo passo
Attenersi a un permesso di lavoro in sicurezza (permesso di isolamento, LOTO) prima di qualsiasi intervento fisico. Il principio guida è: Osservare, Isolare, Diagnosticare.

Fase 1: definire il sintomo con precisione

«La valvola non si muove.» È bloccata allo 0%, al 100% o in una posizione intermedia?
«La valvola oscilla/presenta oscillazioni.» Il comportamento è irregolare o segue il rumore di processo?
«La valvola è lenta a rispondere.» La lentezza si verifica in una sola direzione o in entrambe?
«C’è una perdita d’aria continua.» Proviene da una porta di sfiato, da un manometro o da un raccordo?
Mettete in correlazione il sintomo con le tendenze del DCS, i registri degli operatori e gli sbalzi di processo.
Fase 2: Controlli esterni preliminari

Integrità elettrica: verificare il segnale 4-20 mA ai terminali del VMB utilizzando un multimetro di precisione. Il segnale è presente, stabile e correlato all’uscita del DCS? Un segnale assente o bloccato indica un problema del DCS, del cablaggio o della barriera di sicurezza, non del VMB.
Integrità dell’alimentazione dell’aria: controllare il manometro di alimentazione. È al valore impostato (ad es. 30 psi)? È stabile o in calo? Una pressione di alimentazione bassa o pari a zero indica un problema a monte (filtro ostruito, mancanza di aria di impianto, valvola di intercettazione chiusa).
Ispezione fisica: verificare la presenza di danni evidenti, corrosione, formazione di ghiaccio (in climi freddi), contaminazione da olio o acqua negli indicatori di livello e prestare attenzione a eventuali sibili udibili provenienti da sfiati o perdite.
Fase 3: Isolamento del guasto all’interno del VMB
È qui che il design del collettore diventa fondamentale.

Utilizzo di un collettore a 5 valvole:
In caso di “valvola bloccata”, azionare con cautela le valvole del collettore per isolare la valvola di campo. Impostare il gruppo in modalità Calibrazione (valvola di blocco chiusa, valvola di sfiato/equalizzazione aperta per sfiatare l’uscita). A questo punto, l’uscita dell’I/P viene sfiatata in atmosfera.
Applicare un segnale noto di 4-20 mA proveniente da un calibratore all’ingresso dell’I/P. La pressione in uscita dall’I/P varia in modo fluido e proporzionale? Se SÌ, il VMB funziona correttamente e il guasto risiede nella valvola di campo o nel suo attuatore. Se NO, il guasto si trova all’interno del VMB.
Utilizzo di un collettore a 3 valvole: la procedura è simile, sebbene il percorso di sfiato possa essere meno diretto. Isolare la valvola di campo e sfiatare la linea di uscita.

Diagnosi dei guasti comuni dei componenti
Una volta individuato il guasto nel VMB, procedere con la diagnosi a livello dei singoli componenti.

Guasti del convertitore I/P
Il convertitore I/P è il punto di guasto più comune.
Sintomi: nessuna variazione della pressione di uscita, uscita irregolare, uscita “saturata” a pressione alta o bassa, spostamento dello zero o dello span.
Diagnosi:
Eseguire una prova statica: con l’uscita sfiatata, applicare segnali da 4, 12 e 20 mA. L’uscita dovrebbe essere rispettivamente di circa 3, 9 e 15 psi. La non linearità o la mancata risposta indicano un guasto del convertitore I/P.
Verificare la presenza di perdite interne: Con l’I/P alimentato e l’uscita bloccata, la pressione di uscita rimane stabile o cala? Un calo della pressione suggerisce una perdita nel gruppo ugello/valvola a cerniera interno.
Verificare il sensore di retroazione/cavo: Molti I/P moderni dispongono di sensori di retroazione interni piezoelettrici o capacitivi. Un guasto in questo punto causa la perdita di controllo.
Verificare le regolazioni dello zero e dell’intervallo: Regolare solo se autorizzati e con un calibratore. Una deriva graduale può richiedere una ricalibrazione; un guasto improvviso indica la necessità di sostituire il componente.
Problemi relativi al regolatore/filtro dell’aria di alimentazione
Sintomi: pressione di alimentazione bassa o fluttuante, risposta lenta della valvola (soprattutto in apertura, se a ritorno a molla), aria umida o oleosa a valle.
Diagnosi:
Monitorare il manometro di alimentazione: se la pressione cala quando cambia l’uscita dell’I/P, il regolatore non riesce a soddisfare la richiesta. Questo è un classico segno di un regolatore difettoso o di un filtro gravemente intasato.
Bypassare il regolatore (temporaneamente e con cautela): se è sicuro per l’I/P (verificarne la pressione massima di alimentazione), collegare aria pulita e regolata direttamente alla porta di alimentazione dell’I/P. Se il funzionamento torna alla normalità, il gruppo regolatore/filtro è difettoso.
Svuotare il filtro: gli scarichi automatici possono non funzionare. Svuotare manualmente per verificare la presenza di liquido in eccesso.
Malfunzionamenti del moltiplicatore di volume/relè
Sintomi: Movimento molto lento dell’attuatore della valvola in una direzione (tipicamente durante il riempimento dell’attuatore), ma velocità normale nell’altra (scarico con ritorno a molla). Risposta asimmetrica.
Diagnosi:
Prova di inversione: se il moltiplicatore è un semplice relè 1:1, invertire i collegamenti di alimentazione e uscita sulle sue porte (se la progettazione lo consente). Se la direzione della lentezza si inverte, il moltiplicatore è probabilmente intasato o danneggiato.
Prova di tenuta: una perdita nel diaframma del booster causerà un consumo d’aria continuo, spesso di entità ridotta, e potrebbe impedire all’attuatore di mantenere la posizione.
Controllare il limitatore: alcuni booster dispongono di un limitatore regolabile (valvola a spillo) sul pilota o sullo scarico. Un limitatore regolato in modo errato o intasato causa problemi di velocità.
Perdite dal blocco del collettore e dai tubi
Sintomi: consumo continuo di aria (sibilo), incapacità di mantenere la pressione dell’attuatore, lento spostamento della posizione della valvola.
Diagnosi:
Prova con soluzione saponosa: il metodo classico. Applicare una soluzione di acqua saponata su tutti i raccordi, le guarnizioni del collettore, gli steli delle valvole e i collegamenti dei manometri. Verificare la presenza di bolle.
Prova di caduta di pressione: isolare sezioni del gruppo, applicare pressione e monitorare eventuali cali. Iniziare dall’ingresso di alimentazione con il regolatore isolato, quindi procedere a valle.
Guarnizioni delle valvole del collettore: le guarnizioni (O-ring, guarnizioni) sulle valvole del blocco, di sfiato e di equalizzazione si usurano nel tempo e con i cicli di funzionamento, causando perdite interne tra le porte.
Imprecisione del manometro
Sintomi: letture fuorvianti. Un manometro difettoso può portarvi a seguire una pista sbagliata.
Diagnosi: Effettuare un controllo incrociato con un manometro di prova affidabile collegato allo stesso punto di pressione. Non dare mai per scontato che un manometro da quadro sia preciso al 100%.

Considerazioni speciali e diagnostica avanzata
Attrito statico e risoluzione I/P: Per i processi lenti, è fondamentale un I/P ad alta risoluzione. Un I/P a bassa risoluzione può causare un movimento “a scatti” della valvola. Verificare le specifiche del produttore.
Umidità e contaminazione: questa è una causa alla radice, non un sintomo. L’acqua o l’olio possono intasare l’ugello dell’I/P, ostruire i relè di potenziamento e compromettere le prestazioni del regolatore. Rintracciare sempre la contaminazione fino alla sua fonte (essiccazione dell’aria inadeguata, trascinamento di olio dal compressore).
Rumore elettrico e messa a terra: un comportamento irregolare dell’I/P può essere causato da interferenze elettromagnetiche (EMI) o da una messa a terra inadeguata. Assicurarsi che i cavi di schermatura siano correttamente terminati e che il segnale da 4-20 mA risulti pulito quando visualizzato su un oscilloscopio.
Effetti della temperatura ambiente: il calore estremo può influire sui componenti elettronici dell’I/P. Il freddo estremo può congelare l’umidità nelle linee. Valutare l’isolamento dell’alloggiamento o l’uso di cavi di tracciamento termico.

Manutenzione preventiva: evitare problemi futuri
Una strategia proattiva riduce al minimo i tempi di fermo non pianificati.

Programma di ispezione periodica: Controllare visivamente ogni mese la presenza di perdite, l’integrità dei manometri e la pressione di alimentazione.
Ciclo di taratura: Includere l’intero VMB (I/P, manometri) nel programma di taratura annuale o biennale dell’impianto. Se possibile, effettuare la taratura sotto carico simulato.
Gestione della qualità dell’aria: assicurarsi che gli essiccatori dell’aria per strumenti e i filtri coalescenti a monte siano sottoposti a manutenzione. Installare e sottoporre a manutenzione i filtri al punto di utilizzo all’interno del VMB.
Strategia relativa ai ricambi: tenere a disposizione i ricambi critici (convertitori I/P, kit di regolatori, guarnizioni del collettore). Valutare l’adozione di modelli I/P standardizzati in tutto l’impianto.

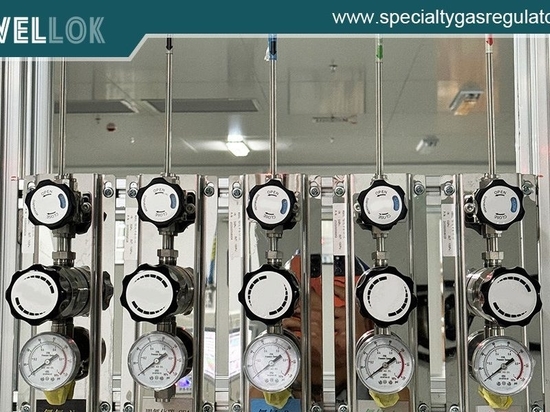

I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
I migliori raccordi per gas in acciaio inossidabile ad alta purezza nel settore petrolifero e del gas
Conclusione
La risoluzione dei problemi di un VMB è un processo logico che combina la comprensione del suo funzionamento con un approccio diagnostico metodico. Partendo dalla verifica dei segnali esterni e dell’alimentazione, utilizzando il collettore per isolare il dispositivo di campo e testando poi metodicamente i singoli componenti, i tecnici possono identificare con precisione la causa principale. È importante ricordare che il VMB è un sistema; un guasto nell’alimentazione dell’aria può sembrare un malfunzionamento I/P, mentre una perdita nell’attuatore di campo può apparire come un problema del VMB. Adottando le misure preventive descritte, è possibile migliorare significativamente l’affidabilità di queste interfacce di controllo critiche, garantendo un funzionamento stabile e sicuro del processo.

Il tecnico esperto non considera il VMB semplicemente come un insieme di raccordi, ma come un “computer pneumatico” di precisione, il cui stato di salute è direttamente proporzionale alle prestazioni del loop.
