Il ruolo fondamentale dell’erogazione dei gas nella produzione high-tech
Negli ambienti asettici e controllati degli stabilimenti di produzione di semiconduttori e LED, l’integrità dei gas di processo è imprescindibile. Tra i gas speciali più critici e pericolosi vi è la fosfina (PH₃). Utilizzata come dopante chiave per introdurre il fosforo nei reticoli cristallini del silicio, la fosfina consente di ottenere le proprietà elettriche precise che caratterizzano la microelettronica moderna. Tuttavia, la sua estrema tossicità (un TLV-TWA di 0,3 ppm), la natura piroforica (si infiamma spontaneamente nell’aria a concentrazioni superiori a circa l’1,8%) e il potenziale corrosivo in caso di esposizione all’umidità rendono la sua gestione una sfida fondamentale in termini di sicurezza e ingegneria. Al centro di qualsiasi sistema di erogazione di fosfina sicuro ed efficace si trova un componente fondamentale: il regolatore di pressione del gas 316L ad altissima purezza (UHP). Progettato appositamente in acciaio inossidabile 316L, questo dispositivo è ben più di un semplice riduttore di pressione; è un dispositivo di sicurezza progettato meticolosamente, che garantisce sia il controllo di questo gas letale sia che il processo di fabbricazione, del valore di miliardi di dollari, rimanga incontaminato.

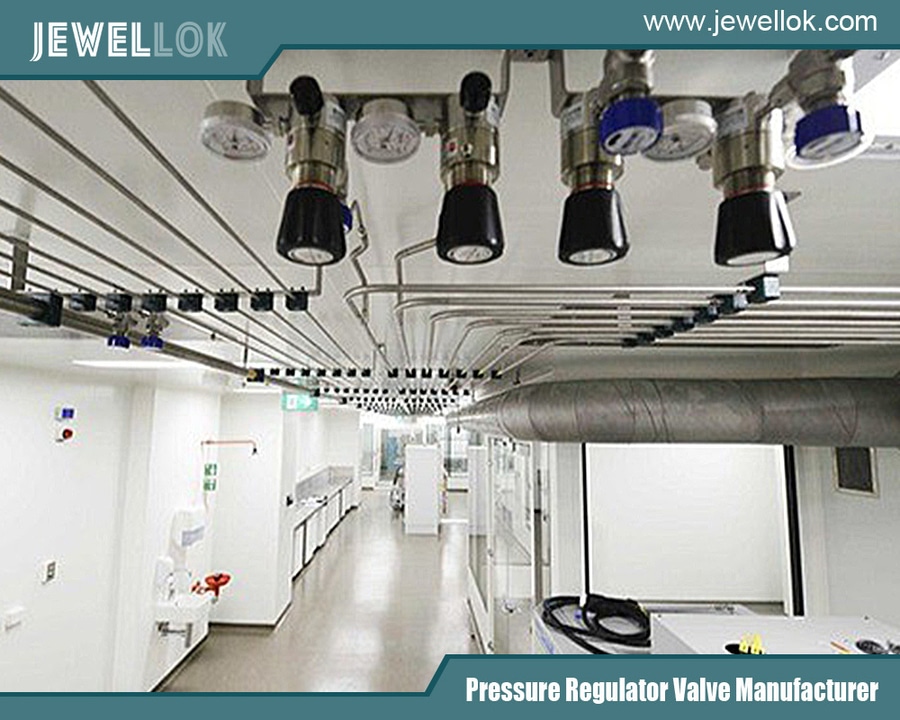

produttori di valvole per gas ad alta purezza in Cina
produttori di valvole per gas ad alta purezza in Cina
Il nemico: comprendere la natura corrosiva e pericolosa della fosfina
Per apprezzare l’ingegneria alla base di un regolatore 316L UHP, occorre innanzitutto comprendere il nemico che è destinato a contrastare.

Tossicità: la fosfina è un potente veleno respiratorio, che richiede armadi per gas, monitoraggio continuo e rigorosi protocolli di sicurezza. Qualsiasi regolatore deve essere alloggiato all’interno di un armadio per gas ventilato e non deve costituire una fonte di perdite.

Piroforicità: la sua tendenza a incendiarsi a contatto con l’aria richiede progettazioni che eliminino i volumi morti in cui il gas può ristagnare e che impediscano l’ingresso di aria durante la sostituzione delle bombole.

Corrosione in presenza di umidità: sebbene la fosfina secca sia relativamente non corrosiva per molti metalli, tracce di umidità possono portare alla formazione di acido fosforico (H₃PO₄) e dei suoi vari derivati. Questi composti acidi attaccano aggressivamente i metalli, causando corrosione, generazione di particelle e guasti catastrofici. Questa corrosione indotta dall’umidità è il fattore principale che determina la scelta del materiale.

Il materiale ideale: perché l’acciaio inossidabile 316L?
Per l’impiego con la fosfina, il regolatore UHP in acciaio inossidabile 316L è lo standard indiscusso del settore per i regolatori UHP. La “L” indica una variante a basso tenore di carbonio (<0,03% di carbonio), fondamentale per prevenire la sensibilizzazione — un processo in cui, durante la saldatura, si formano carburi di cromo ai bordi dei grani, riducendo il tenore locale di cromo e creando zone soggette a corrosione. La composizione del 316L offre specifiche difese:

Cromo (16-18%): forma sulla superficie uno strato passivo di ossido di cromo (Cr₂O₃) tenace e autorigenerante, garantendo una resistenza intrinseca alla corrosione.

Nichel (10-14%): migliora la duttilità, la tenacità e la resistenza agli acidi riducenti.

Molibdeno (2-3%): l’aggiunta fondamentale. Il molibdeno aumenta notevolmente la resistenza alla corrosione puntiforme e interstiziale, in particolare causata da cloruri e altri alogenuri. Ciò è fondamentale per resistere a potenziali sottoprodotti acidi.

Per le applicazioni UHP, le specifiche del materiale vanno oltre la composizione di base della lega:

Interno elettrolucidato: un processo elettrochimico che rimuove le imperfezioni superficiali, le micro-bave e le impurità incastrate. Leviga la superficie fino a ottenere una finitura a specchio (tipicamente <15 Ra µin), riducendo al minimo l’area superficiale su cui il gas può adsorbirsi e limitando i punti in cui possono formarsi particelle o iniziare la corrosione.

Certificazione: i certificati di fabbrica e i rapporti di prova dei materiali (MTR) garantiscono la tracciabilità della composizione della lega. Per le applicazioni più critiche, viene utilizzato l’acciaio 316L a doppia fusione (fusione a induzione sotto vuoto seguita da rifusione ad arco sotto vuoto) per ottenere il minor contenuto possibile di inclusioni e la massima omogeneità.

Filosofia di progettazione ad altissima purezza (UHP)
Un regolatore di fosfina non è un regolatore industriale standard. È costruito secondo i principi UHP, in cui il controllo della contaminazione è l’obiettivo primario della progettazione.

Generazione di particelle: tutti i componenti interni sono progettati per ridurre al minimo l’attrito e l’usura. I diaframmi sono meticolosamente puliti e, per le applicazioni più esigenti, è comune l’uso di diaframmi metallici (spesso in 316L) al posto degli elastomeri, eliminando così una potenziale fonte di degassamento organico e permeazione.

Degassamento: le superfici interne vengono pulite e passivate secondo la norma ASTM A967 o standard simili. Ciò rimuove il ferro libero e i contaminanti e stabilizza lo strato di ossido di cromo, riducendo drasticamente il rilascio di H₂O, O₂ e altri gas in condizioni di vuoto o calore.

Riduzione al minimo del volume morto: i volumi interni sono progettati per essere il più ridotti possibile. Ciò consente uno spurgo più rapido durante l’evacuazione del sistema e riduce al minimo la quantità di gas pericolosi intrappolati durante la sostituzione delle bombole, migliorando la sicurezza.

Tecnologia di tenuta: mentre i diaframmi metallici offrono la massima purezza, le guarnizioni in elastomero sono ancora utilizzate nelle applicazioni statiche. Per la fosfina, la scelta è fondamentale. Il Viton® (FKM) è generalmente sconsigliato a causa di potenziali problemi di permeazione. Il Kel-F® (PCTFE) o il Chemraz® (perfluoroelastomero) sono preferiti per la loro resistenza superiore alla permeazione e all’attacco chimico, anche a basse pressioni. Il materiale della sede nella valvola del regolatore è spesso un polimero ad alta purezza come il PCTFE o il PEEK.

Caratteristiche e configurazioni chiave dei regolatori per la fosfina
Un tipico regolatore UHP in acciaio 316L per la fosfina presenta diverse caratteristiche specializzate:

Design a due stadi: Per garantire la massima stabilità, spesso si preferisce un regolatore a due stadi. Il primo stadio riduce l’elevata pressione della bombola (che può arrivare fino a 2000 psi per le miscele di fosfina) a una pressione intermedia costante. Il secondo stadio fornisce una pressione di erogazione precisa e estremamente stabile all’utensile, non influenzata dal calo della pressione della bombola. Ciò è essenziale per garantire una concentrazione costante del dopante nel processo.

Attacchi di spurgo e sfiato: I regolatori UHP sono dotati di attacchi multipli (raccordi VCJ® da 1/4″ o 1/2″ o con tenuta frontale) per l’integrazione nel sistema. Le porte dedicate consentono cicli efficienti di spurgo ed evacuazione (tipicamente con un gas inerte come l’azoto) per rimuovere eventuali residui di fosfina prima della manutenzione o dello scollegamento della bombola.

Isolamento a membrana: La membrana sensibile alla pressione costituisce la barriera tra il gas di processo e il lato della molla/ambiente. Una perdita in questo punto provocherebbe la fuoriuscita di fosfina nell’armadio. Vengono utilizzati diaframmi saldati ad alta integrità o porte di sfiato monitorate.

Filtri di ingresso: Molti regolatori includono un filtro metallico sinterizzato in acciaio 316L (ad es., 2 µm) all’ingresso per intrappolare eventuali particelle provenienti dalla bombola.

Intervalli di pressione in uscita: per le applicazioni di drogaggio, le pressioni di erogazione sono in genere basse, spesso comprese nell’intervallo 0-50 psi o 0-100 psi, il che richiede un regolatore sensibile e preciso.

Integrazione nei sistemi di sicurezza
Il regolatore è un singolo componente di un sistema di sicurezza completo:

Installazione in armadio per gas: Il regolatore viene sempre installato all’interno di un armadio per gas ventilato meccanicamente e monitorato continuamente.

Valvole in serie/parallelo: gli impianti a fosfina utilizzano una configurazione del collettore in serie (doppio blocco e spurgo) o in parallelo con valvole ad azionamento pneumatico. Ciò consente di avere una bombola in servizio mentre l’altra è di riserva, permettendo la sostituzione senza interruzione del processo e con contenimento totale.

Valvole di eccesso di flusso (EFV): spesso installate a valle del regolatore, le EFV si chiudono automaticamente in caso di rottura catastrofica della linea a valle, limitando il rilascio di gas.

Monitoraggio: i trasduttori di pressione monitorano la pressione della bombola e quella di erogazione. I rilevatori di gas tossici (TGD) sono collocati all’interno dell’armadio e nella linea dello scrubber di scarico.

Migliori pratiche operative e di manutenzione
Anche le migliori apparecchiature richiedono una gestione adeguata:

Raccordi CGA: Le bombole di fosfina utilizzano raccordi specifici della Compressed Gas Association (CGA) (ad es. CGA 350) per impedire collegamenti incrociati accidentali con gas incompatibili.

Controllo delle perdite: Dopo l’installazione, l’intero sistema deve essere sottoposto a un controllo delle perdite utilizzando un metodo compatibile, come la spettrometria di massa con elio. È vietato l’uso della soluzione saponosa a causa del rischio piroforico.

Protocollo di spurgo: prima di scollegare qualsiasi raccordo, è obbligatorio attenersi a rigorose procedure operative standard (SOP) per i cicli di spurgo-evacuazione (ad esempio, tre cicli di pressurizzazione con gas inerte seguiti da evacuazione).

Manutenzione preventiva: i regolatori in servizio continuo richiedono ispezioni periodiche e revisione da parte di personale qualificato in un ambiente controllato, seguendo le linee guida del produttore.

Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Valvola per gas ad alta purezza per distributori di gas naturale in sistemi a GNC e GNL
Conclusione
Il regolatore UHP in acciaio inossidabile 316L per applicazioni con fosfina incarna la fusione tra scienza dei materiali, ingegneria di precisione e una rigorosa cultura della sicurezza che sta alla base della produzione avanzata. Si tratta di un custode invisibile, che svolge una funzione silenziosa ma vitale: trasformare un gas altamente pericoloso e ad alta pressione in un flusso di processo stabile, puro e controllato con precisione. Il suo interno in acciaio inossidabile 316L elettrolucidato resiste alla corrosione insidiosa, il suo design UHP protegge dalla contaminazione e la sua integrazione in sistemi di sicurezza ridondanti tutela sia il personale che l’ambiente. Man mano che le geometrie dei semiconduttori continuano a ridursi fino a raggiungere la scala atomica, la richiesta di purezza e affidabilità ancora maggiori nei sistemi di erogazione del gas non farà che intensificarsi, garantendo che l’ingegneria incarnata in questo componente critico rimanga all’avanguardia del progresso tecnologico. La scelta, l’installazione e la manutenzione del regolatore corretto non sono semplicemente un dettaglio operativo, ma un requisito fondamentale per una produzione di semiconduttori sicura, di successo e in grado di garantire un’elevata resa.
