Perché il materiale della valvola di riduzione della pressione per gas CO₂ ad altissima purezza è così importante?

{{{sourceTextContent.subTitle}}}

Perché il materiale della valvola di riduzione della pressione per gas CO₂ ad altissima purezza è così importante?

{{{sourceTextContent.description}}}

Nel mondo della distribuzione di gas ad altissima purezza (UHP), in particolare per l’anidride carbonica (CO₂), ogni componente rappresenta una potenziale fonte di contaminazione. Sebbene si presti molta attenzione ai filtri, alle tubazioni e ai terminali, la valvola di riduzione della pressione (PRV), o regolatore, funge da filtro fondamentale — e spesso vulnerabile. La composizione dei materiali di cui è costituita non è solo una questione di durata; è il fattore determinante fondamentale per la purezza del sistema, l’integrità del processo e la qualità del prodotto finale. Questo articolo approfondisce le ragioni scientifiche e ingegneristiche alla base dei rigorosi requisiti sui materiali per le valvole di riduzione della pressione del gas CO₂ UHP, esplorando le conseguenze di una scelta inadeguata e delineando gli standard che definiscono le migliori pratiche in settori quali la produzione di semiconduttori, la produzione farmaceutica e la chimica analitica avanzata.

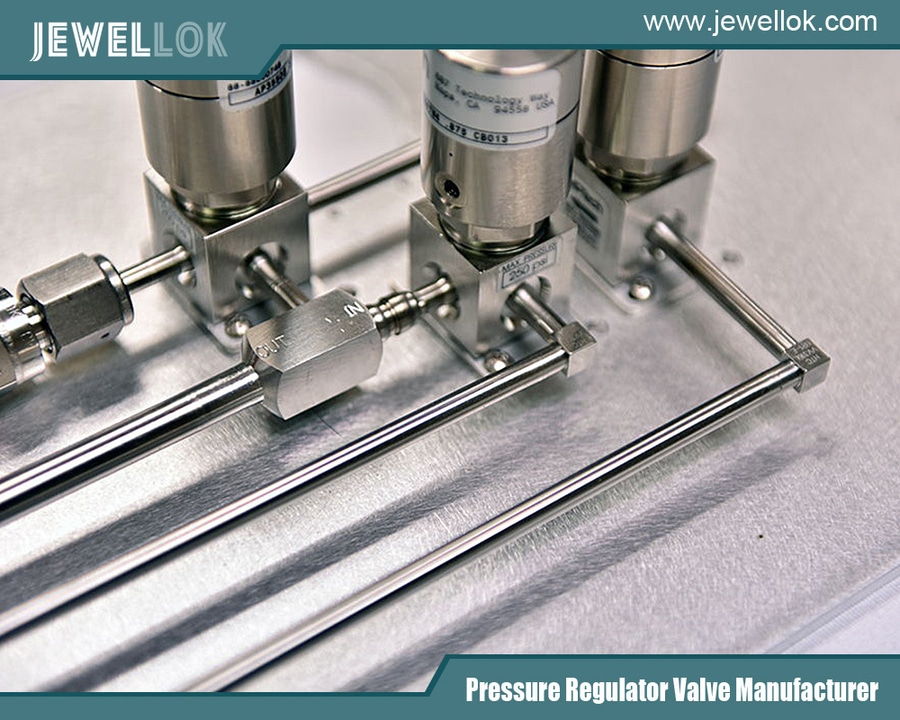

Sistemi e componenti per il controllo dei fluidi nei semiconduttori
Sistemi e componenti per il controllo dei fluidi nei semiconduttori
1. La sfida unica della CO₂ ad altissima purezza
L’anidride carbonica nelle applicazioni UHP (tipicamente con purezza del 99,999% o superiore, con livelli di impurità specifiche nell’ordine delle parti per miliardo o addirittura delle parti per trilione) viene utilizzata in processi sensibili. Tra gli esempi figurano:

Produzione di semiconduttori: fondamentale per lo sviluppo dei fotoresist, il raffreddamento dei wafer e come fluido supercritico per la pulizia e l’asciugatura.

Settore farmaceutico: utilizzata nell’estrazione con fluidi supercritici (SFE) e nella cromatografia (SFC), dove i contaminanti possono compromettere i lotti o alterare i risultati.

Settore alimentare e delle bevande: per la carbonatazione di precisione e l’estrazione di aromi delicati.

Analisi avanzate: nei gas vettori e nelle fasi mobili per la gascromatografia.

La CO₂ presenta sfide di gestione uniche. Viene immagazzinata come gas liquefatto ad alta pressione (ad es. 850 psi in una bombola a 21 °C). Quando questo liquido denso subisce una rapida riduzione di pressione — la funzione stessa di una valvola di riduzione della pressione (PRV) — può verificarsi un calo significativo della temperatura (effetto Joule-Thomson), che può portare alla formazione di ghiaccio (ghiaccio secco) e a uno shock termico. Inoltre, la CO₂ in presenza di umidità forma acido carbonico (H₂CO₃), un agente debole ma corrosivo, specialmente sotto pressione.

La missione principale di un sistema UHP è quella di convogliare il gas dalla fonte al punto di utilizzo (POU) senza aggiungere particelle, umidità, idrocarburi o altre impurità gassose. La valvola di riduzione della pressione è il componente più dinamico di questa catena. Le sue superfici interne sono esposte all’intero differenziale di pressione e le sue parti mobili (guarnizioni, molle, membrane) sono in costante interazione con il flusso di gas. Pertanto, la scelta dei materiali che la compongono controlla direttamente tre meccanismi chiave di contaminazione: corrosione e generazione di particelle, permeazione e degassamento, nonché adsorbimento/desorbimento.

2. I meccanismi di contaminazione: una prospettiva incentrata sui materiali
2.1. Corrosione e generazione di particelle
Si tratta della modalità di guasto più diretta. Se il corpo della valvola o i componenti interni sono realizzati con materiali incompatibili, la CO₂ e le sue impurità in tracce (in particolare umidità e ossigeno) possono innescare la corrosione.

Gradi standard vs. UHP: un regolatore industriale standard potrebbe utilizzare un corpo in ottone o in acciaio inossidabile di qualità inferiore (ad es. acciaio inossidabile 304). L’ottone contiene rame e zinco, che possono rilasciare ioni nel flusso di gas, un evento catastrofico per i processi dei semiconduttori in cui gli ioni metallici sono “contaminanti letali”. Anche l’acciaio inossidabile 304, con il suo maggiore contenuto di carbonio e la minore resistenza alla corrosione, può subire microcorrosione, rilasciando particelle ferrose (di ferro).

La soluzione: acciai inossidabili ad alte prestazioni: i sistemi a CO₂ UHP specificano universalmente l’acciaio inossidabile 316L o 316L VIM-VAR (fuso per induzione sotto vuoto – rifuso ad arco sotto vuoto).

316L: la “L” indica un basso tenore di carbonio (<0,03%), che impedisce la precipitazione di carburi di cromo ai bordi dei grani durante la saldatura (sensibilizzazione), migliorando notevolmente la resistenza alla corrosione.

VIM-VAR: Questo doppio processo di fusione crea un metallo eccezionalmente omogeneo e a basso contenuto di inclusioni, con livelli ultra-bassi di impurità interstiziali (ossigeno, azoto) e una struttura granulare superiore. Il risultato è una superficie notevolmente più liscia e resistente alla corrosione, con un numero molto inferiore di potenziali punti di inizio di corrosione puntiforme o formazione di scaglie. Qualsiasi forma di corrosione o sfaldamento genera particelle che possono ostruire gli orifizi a valle, ricoprire superfici sensibili (come le lenti ottiche sui wafer) o creare difetti nelle nanostrutture.

2.2. Permeazione e degassamento
La permeazione è la diffusione di molecole di gas attraverso un materiale solido. Il degassamento è il desorbimento di molecole (vapore acqueo, idrocarburi, solventi) che erano state precedentemente assorbite o adsorbite nella massa o sulla superficie del materiale.

Guarnizioni in elastomero: i regolatori tradizionali utilizzano spesso guarnizioni in elastomero Buna-N o Viton®. Questi polimeri sono permeabili a piccole molecole come l’elio, l’idrogeno e, soprattutto, i gas atmosferici (O₂, N₂, H₂O). In un flusso di CO₂ UHP, possono fungere da fonte di contaminazione, consentendo all’aria ambiente di penetrare all’interno. Peggio ancora, rilasciano quantità significative di idrocarburi e plastificanti, compromettendo la purezza del gas.

La soluzione: modelli con guarnizioni metalliche o in polimeri ad alta purezza:

Diaframmi e guarnizioni metallici: Per le applicazioni che richiedono la massima purezza, si utilizzano valvole a membrana interamente saldate con membrane metalliche (spesso in acciaio 316L). Queste eliminano completamente la permeazione e il degassamento di idrocarburi. La sede può essere una tenuta metallo-metallo a filo di lama oppure può utilizzare un metallo morbido e di elevata purezza come l’argento.

Polimeri ultrapuliti: Laddove è richiesta flessibilità (ad esempio, nel diaframma del regolatore principale), vengono impiegati gradi di polimeri appositamente purificati e vulcanizzati come l’ETFE (Tefzel®) o il PTFE (Teflon®). Questi presentano una permeabilità notevolmente inferiore e vengono trattati per ridurre al minimo il contenuto di sostanze volatili. Per le guarnizioni statiche vengono utilizzati perfluoroelastomeri Kalrez® o Chemraz®, che offrono un’eccellente resistenza chimica e un basso degassamento.

2.3. Adsorbimento e desorbimento (l’“effetto memoria”)
La superficie interna di un regolatore agisce come una spugna per le impurità. Se la superficie è ruvida o realizzata in un materiale reattivo, può adsorbire umidità, idrocarburi o altri gas durante i periodi di inattività o da precedenti lotti di gas. Quando scorre CO₂ UHP, le variazioni di pressione e temperatura possono causare il desorbimento di queste impurità nel flusso di gas: un fenomeno chiamato “effetto memoria” o “regulator sickness”.

Finitura superficiale: la scelta del materiale è intrinsecamente legata alla finitura superficiale ottenibile. L’acciaio 316L VIM-VAR può essere lucidato fino a ottenere una finitura elettrolucidata (EP) con una rugosità superficiale (Ra) pari o inferiore a 10 micro-pollici. L’elettrolucidatura non solo crea una superficie liscia come uno specchio che riduce al minimo i siti di adsorbimento, ma passiva anche la superficie, formando uno strato di ossido di cromo robusto e inerte.

Pulibilità: I materiali scelti devono resistere a rigorose procedure di pulizia come il Clean-In-Place (CIP) o la pulizia con CO₂ supercritica senza subire degrado. Una superficie liscia ed elettrolucidata in acciaio 316L consente la completa rimozione dei contaminanti durante la pulizia, riportando la valvola alle sue prestazioni originali in termini di purezza.

3. Specifiche dei materiali nella pratica: realizzazione di una valvola di riduzione della pressione (PRV) per CO₂ UHP
Una valvola di riduzione della pressione per gas CO₂ UHP di altissima qualità è una sinfonia di materiali selezionati con precisione:

Corpo e coperchio: acciaio inossidabile 316L VIM-VAR, elettrolucidato internamente. Tutte le saldature sono eseguite con tecnica TIG (Tungsten Inert Gas) orbitale sotto spurgo di argon per prevenire l’ossidazione e mantenere un percorso di flusso continuo e liscio.

Diaframma: il cuore del regolatore. Per la massima purezza, viene utilizzato un diaframma in acciaio inossidabile. Per applicazioni ad alta purezza che richiedono maggiore sensibilità, è specificato un diaframma in polimero ETFE appositamente pulito e trattato.

Molle interne: Inconel X-750 o 718, leghe note per la loro stabilità, resistenza al “deformarsi” sotto carico costante e compatibilità con ambienti ad alta pressione e potenzialmente corrosivi.

Sedi e guarnizioni: design a lama in acciaio inossidabile per le versioni con sede metallica, oppure PTFE/Kalrez® per le versioni con sede morbida. Talvolta si utilizza l’argento come materiale per le sedi, per la sua malleabilità e purezza.

Guarnizioni e sigillanti per filettature: nessuna guarnizione in elastomero nel percorso del gas. I raccordi utilizzano giunti con tenuta a faccia metallica o design interamente saldati. I sigillanti per filettature sono vietati; tutti i raccordi sono sigillati tramite deformazione del metallo.

4. Il costo del compromesso: conseguenze di una scelta impropria dei materiali
L’utilizzo di un regolatore di grado industriale su una linea di CO₂ UHP rappresenta un compromesso ad alto rischio:

Perdita di resa: Negli stabilimenti di produzione di semiconduttori, una singola particella o una contaminazione metallica a livello di ppb può causare il guasto di un die o di un intero wafer, con conseguenti perdite di resa pari a centinaia di migliaia di dollari.

Contaminazione del prodotto: nella produzione farmaceutica SFE, il degassamento di idrocarburi da una guarnizione può contaminare un principio attivo, rendendo necessario uno scarto del lotto e una bonifica costosi e dispendiosi in termini di tempo.

Fermate degli strumenti e corruzione dei dati: Nei laboratori analitici, le impurità provenienti da un regolatore causano deriva della linea di base, picchi fantasma e rumore del rilevatore nei cromatografi, con conseguente inaffidabilità dei dati, ripetizione delle analisi e tempi di inattività degli strumenti per la manutenzione.

Manutenzione non pianificata: la generazione di particelle dovuta alla corrosione comporta frequenti sostituzioni di filtri e valvole, aumentando il costo totale di proprietà ben oltre il risparmio iniziale ottenuto sul regolatore.

5. Standard di settore e convalida
La scelta dei materiali è guidata da standard rigorosi. Ad esempio, lo standard SEMI F19 (per la CO₂ utilizzata nei gas per l’elettronica) specifica limiti rigorosi relativi a umidità, ossigeno, idrocarburi totali e particelle. Rispettare tali limiti nel punto di utilizzo (POU) è impossibile con una valvola di riduzione della pressione (PRV) non conforme agli standard. Le valvole vengono convalidate tramite:

Prove di tenuta con spettrometro di massa ad elio: per garantire l’integrità.

Prove a bolle per le particelle: secondo lo standard SEMI F19.

Prove con analizzatore di umidità e ossigeno: per verificare che la valvola non aggiunga né intrappoli questi contaminanti chiave.

Prove di degassamento: riscaldamento della valvola sotto vuoto e misurazione delle specie desorbite.

Produttori di regolatori per gas speciali
Produttori di regolatori per gas speciali
Conclusione
Nell’ambiente meticolosamente controllato dell’erogazione di CO₂ ad altissima purezza, la valvola di riduzione della pressione non è solo un dispositivo di controllo della pressione; è un’interfaccia che preserva la purezza. La sua composizione dei materiali — dalla lega del corpo al polimero di precisione del diaframma — costituisce la difesa primaria contro una cascata di meccanismi di contaminazione: generazione di particelle corrosive, permeazione di gas atmosferici, degassamento di idrocarburi ed effetto memoria.

Il passaggio del settore all’acciaio inossidabile 316L VIM-VAR, alle superfici elettrolucidate e alle membrane in metallo o in polimero ultrapulito non è una preferenza arbitraria per materiali di alta qualità. Si tratta di una risposta diretta e scientificamente fondata al costo intollerabile delle impurità nella produzione avanzata e nella ricerca. Investire in una valvola di riduzione della pressione (PRV) con materiali correttamente specificati è, quindi, un investimento nell’affidabilità del processo, nella qualità del prodotto e, in ultima analisi, nei profitti. Man mano che i requisiti di purezza continuano a diventare più rigorosi, avvicinandosi a livelli dell’ordine di parti per trilione, la scienza dei materiali alla base di questi componenti critici acquisirà sempre maggiore importanza, spingendo i confini della metallurgia, della scienza dei polimeri e dell’ingegneria delle superfici.

Per ulteriori informazioni sul motivo per cui il materiale della valvola di riduzione della pressione per gas CO₂ ad altissima purezza è così fondamentale, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
