Come scegliere un sistema di collettori per bombole di gas

{{{sourceTextContent.subTitle}}}

Come scegliere un sistema di distribuzione per bombole di gas

{{{sourceTextContent.description}}}

Per le strutture che fanno affidamento sui gas — sia per applicazioni mediche, ricerca di laboratorio, produzione o saldatura — la fornitura costante, sicura ed efficiente di questi gas è fondamentale. Mentre le singole bombole sono sufficienti per un utilizzo di basso volume, le attività con una domanda più elevata devono affrontare veri e propri incubi logistici: frequenti sostituzioni delle bombole, fluttuazioni di pressione e rischi intrinseci per la sicurezza. È qui che un sistema di collettori per bombole di gas diventa non solo un miglioramento, ma una necessità operativa.

La scelta del sistema di distribuzione corretto rappresenta una decisione fondamentale dal punto di vista ingegneristico e della sicurezza. Un sistema inadeguato può causare tempi di inattività, contaminazione, perdite pericolose o l’incapacità di soddisfare la domanda. Questa guida fornisce un quadro tecnico completo per orientarsi nel processo di selezione, assicurandovi di specificare un sistema sicuro, affidabile e ottimizzato per la vostra applicazione specifica.

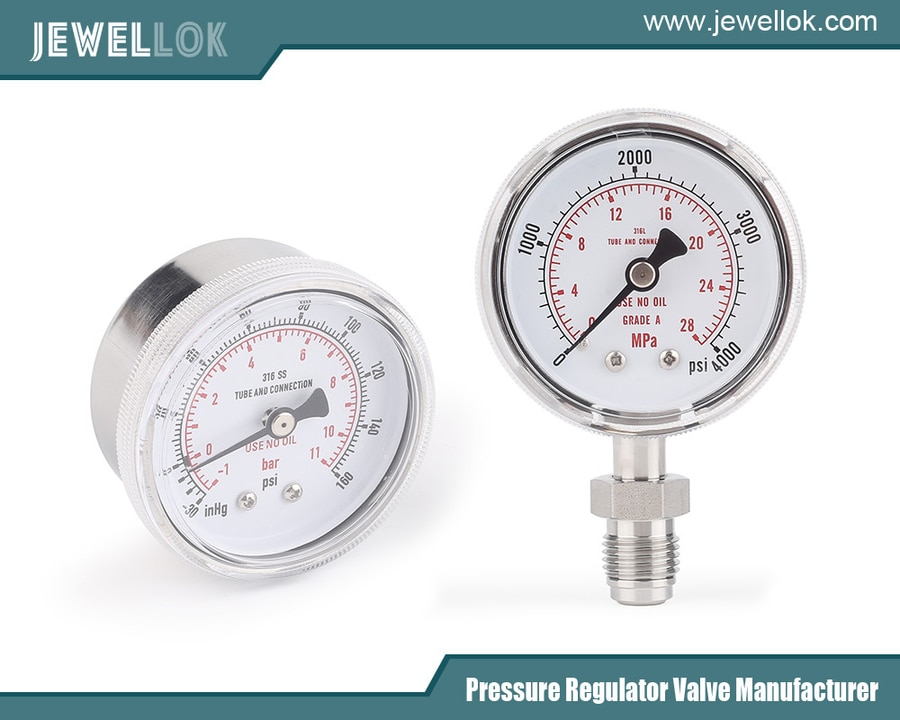

Produttori di raccordi ad altissima purezza in Cina
Produttori di raccordi ad altissima purezza in Cina

Nozioni di base: che cos’è un sistema di collettori?

Un sistema di collettori per bombole di gas è un insieme che collega più bombole di gas a un collettore comune, che a sua volta alimenta una tubazione di distribuzione centralizzata. Le sue funzioni principali sono:

Erogazione continua: passa automaticamente da una serie primaria di bombole a una di riserva man mano che la prima si esaurisce, garantendo un flusso di gas ininterrotto.
Centralizzazione: sostituisce numerosi punti di collegamento individuali delle bombole con un’unica fonte di erogazione gestita.
Regolazione della pressione: riduce la pressione elevata delle bombole a una pressione di linea costante e utilizzabile per l’impianto.
Maggiore sicurezza: isola la fonte ad alta pressione dal sistema a valle e incorpora numerosi dispositivi di sicurezza.
Componenti principali:

Supporti per bombole o punti di collegamento: fissano le bombole al sistema.
Collettore o linea comune: il tubo che riunisce il gas proveniente da tutte le bombole collegate.
Valvole di ritegno: impediscono il riflusso dal collettore verso una bombola vuota.
Unità di commutazione: il cuore del sistema. Monitora la pressione e passa automaticamente (o manualmente) alla banca di riserva. Include allarmi per segnalare l’esaurimento delle scorte.
Valvole di isolamento principali: consentono di isolare sezioni del sistema per la manutenzione.
Regolatori di pressione: riducono la pressione delle bombole (ad es. 200 bar) a una pressione di linea stabile (ad es. 4-10 bar).
Valvole di sicurezza: proteggono l’impianto dalla sovrapressione.
Linea di sfiato: scarica in modo sicuro il gas dal dispositivo di commutazione o dalle valvole di sicurezza verso un punto esterno sicuro.
Pannello di monitoraggio e allarme: fornisce indicatori di stato (ad es. “In uso”, “Riserva in uso”, “Guasto”) e può integrarsi con i sistemi di gestione dell’edificio.

Definizione dei requisiti: il primo passo fondamentale

Prima di esaminare i prodotti, definite meticolosamente i vostri parametri.

Proprietà e purezza del gas:
Tipo di gas: è il fattore determinante per eccellenza. Gli impianti sono specifici per ogni tipo di gas e non devono mai essere utilizzati in modo intercambiabile.
Gas ossidanti (ossigeno, protossido di azoto): richiedono componenti meticolosamente privi di olio e certificati per uso con ossigeno (CFO). Anche tracce minime di idrocarburi possono causare violente esplosioni. Tutti i materiali a contatto con il gas devono essere compatibili.
Gas infiammabili (idrogeno, acetilene, metano): richiedono dispositivi di sicurezza contro il ritorno di fiamma, messa a terra speciale per l’elettricità statica e linee di sfiato instradate verso luoghi sicuri, lontani da fonti di accensione.
Gas inerti (azoto, argon, elio): in genere presentano la più ampia compatibilità dei materiali, ma richiedono comunque sistemi progettati per l’alta pressione.
Gas corrosivi/tossici (anidride carbonica, ammoniaca, cloro): richiedono materiali compatibili (ad es. acciaio inossidabile per la CO₂ carica di umidità, Monel per il cloro) e possono necessitare di doppio contenimento o di sistemi avanzati di rilevamento delle perdite.
Grado di purezza: i gas ad altissima purezza (UHP, 99,999%) o di grado semiconduttore richiedono tubazioni in acciaio inossidabile elettrolucidato (EPSS), sedi valvolari ultrapulite (ad es. guarnizioni a membrana) e adeguate procedure di spurgo per mantenerne l’integrità. I gradi industriali standard possono utilizzare rame o ottone.
Analisi della domanda e della capacità:
Portata di consumo di picco (metri cubi/ora o litri/minuto): calcolare l’utilizzo simultaneo massimo da tutti i punti di utilizzo. Ciò determina la capacità di flusso richiesta del collettore e delle tubazioni di raccordo.
Consumo giornaliero/settimanale: determinare il volume totale utilizzato in un periodo standard.
Dimensioni e quantità delle bombole: in base al consumo e alla frequenza desiderata di sostituzione delle bombole. Una regola comune è dimensionare il gruppo principale in modo che duri 1-2 settimane durante il normale funzionamento, con una riserva di dimensioni equivalenti.
Esempio: una struttura utilizza 4 bombole da 50 litri di ossigeno a settimana. Un collettore 2×2 (2 primarie, 2 di riserva) richiederebbe sostituzioni settimanali. Un sistema 8×8 consentirebbe sostituzioni meno frequenti e fornirebbe una maggiore riserva.
Parametri di pressione operativa:
Pressione di alimentazione: la pressione delle bombole (ad es. 137 bar per l’acetilene, 200-300 bar per i gas ad alta pressione).
Pressione di uscita richiesta: la pressione costante necessaria per le prese del laboratorio, le linee dell’officina o le condutture dei gas medicali (ad es. 4,5 bar per l’aria medicale, 7 bar per il gas da saldatura).
Requisiti di portata: assicurarsi che le dimensioni del regolatore e dell’orifizio della valvola siano in grado di gestire la portata di picco senza un’eccessiva caduta di pressione (“droop”).

Criteri chiave di selezione: progettazione del sistema

Una volta definiti i requisiti, valutare i sistemi in base a questi criteri.

Commutazione automatica vs. manuale:
Commutazione automatica: lo standard per le applicazioni critiche (ospedali, processi continui). Garantisce una transizione senza interruzioni, emette allarmi quando entra in funzione la riserva ed è essenziale per le operazioni non presidiate.
Commutazione manuale: costo inferiore. Richiede che un operatore commuti fisicamente le valvole quando la banca primaria si esaurisce. Rischio di interruzione dell’alimentazione. Adatto solo per applicazioni non critiche e con personale di sorveglianza.
Materiale di costruzione:
Ottone: comunemente utilizzato per gas industriali non corrosivi e di purezza standard (N₂, Ar, O₂ a purezze inferiori). Conveniente dal punto di vista economico.
Acciaio inossidabile (304, 316L): Indispensabile per gas corrosivi, applicazioni ad alta purezza e gas sensibili all’umidità come la CO₂. Il 316L offre una resistenza alla corrosione superiore. Elettrolucidato per UHP.
Rame: tradizionalmente utilizzato per le condutture di gas medicali (ossigeno, aria medicale) grazie alle sue proprietà batteriostatiche naturali e alla sua lavorabilità.
Componenti interni: le guarnizioni a diaframma sono preferibili alle guarnizioni a premistoppa per mantenere la purezza e prevenire le perdite.
Caratteristiche di sicurezza (indispensabili):
Progettazione specifica per il gas: come indicato, il sistema deve essere realizzato per il gas specifico in uso.
Raccordi non intercambiabili (NIST, DISS, CGA): impediscono il collegamento accidentale di una bombola di gas errata.
Valvole di ritegno: su ciascun ramo della bombola per impedire il riflusso.
Dispositivi di scarico della pressione: valvole di sicurezza termiche sulle sezioni di tubazione chiuse e valvole di sicurezza dell’impianto.
Sfiato adeguato: il dispositivo di commutazione e le valvole di sicurezza devono sfiatare verso un’atmosfera sicura. Le linee di sfiato devono essere dimensionate correttamente, inclinate per drenare la condensa e realizzate in materiale compatibile.
Rilevamento delle perdite: per i gas tossici o infiammabili, prevedere rilevatori di gas fissi nel locale del collettore.
Alloggiamento robusto e segnaletica: i collettori devono trovarsi in un’area ben ventilata e sicura, con etichette chiare di identificazione dei gas e avvertenze sui pericoli.
Conformità normativa e standard:
Il sistema di collettori deve essere conforme a tutte le normative locali e internazionali pertinenti. Queste includono tipicamente:
ISO 7396-1: Impianti di distribuzione di gas medicali.
NFPA 99 (USA): Codice per le strutture sanitarie.
HTM 02-01 (Regno Unito): Impianti di distribuzione di gas medicali.
AS 4332 (Australia): Stoccaggio e movimentazione dei gas in bombole.
Direttiva sulle attrezzature a pressione (PED 2014/68/UE): Per le attrezzature che funzionano a pressioni superiori a 0,5 bar.
Norme locali in materia di edilizia, antincendio e sicurezza sul lavoro.
Scalabilità e adeguamento alle esigenze future:
È possibile espandere facilmente il sistema aggiungendo ulteriori attacchi per bombole?
Il tubo collettore è dimensionato per far fronte a potenziali aumenti futuri della domanda di portata?
La centrale di allarme ha capacità per ulteriori allarmi remoti o per l’integrazione con un sistema di gestione degli edifici (BMS)?

Il processo di approvvigionamento e installazione

La scelta del prodotto è solo metà del lavoro. Una corretta esecuzione è fondamentale.

Coinvolgimento di specialisti: Collaborare con un installatore o un ingegnere qualificato in impianti a gas. Non considerare questo intervento come un generico lavoro idraulico.
2. Progettazione dettagliata: L’installatore dovrebbe fornire schemi di tubazioni e strumentazione (P&ID), planimetrie e calcoli di ventilazione.
3. Ubicazione e progettazione dei locali:
* Ventilazione: i locali devono essere ben ventilati, preferibilmente con estrazione forzata a livello del pavimento (per i gas più pesanti dell’aria) e a livello del soffitto (per i gas più leggeri dell’aria).
* Sicurezza: accesso limitato per impedire manomissioni.
* Ambiente: protetto da temperature estreme, corrosione e danni fisici.
* Movimentazione delle bombole: spazio adeguato per la consegna, la movimentazione e lo stoccaggio in sicurezza delle bombole.
4. Messa in servizio e certificazione:
* Prove di pressione e tenuta: l’intero sistema installato deve essere sottoposto a prove di resistenza e di tenuta secondo le norme vigenti.
* Verifica della purezza: per i sistemi medici o UHP, la tubazione deve essere sottoposta a validazione per verificare l’assenza di contaminazione da particolato e idrocarburi (per l’ossigeno) o il contenuto di umidità.
* Documentazione adeguata: ricevere i disegni as-built, i certificati di collaudo, le schede di sicurezza dei materiali (MSDS) e un manuale completo di funzionamento e manutenzione (O&M).
Funzionamento, manutenzione e formazione
L’efficacia di un sistema dipende dalla sua manutenzione.

Formazione: Il personale responsabile della sostituzione delle bombole deve essere formato sulle procedure specifiche, sulla consapevolezza dei rischi e sui protocolli di arresto di emergenza.
Manutenzione preventiva: stipulare un contratto di manutenzione programmata con il fornitore o un ingegnere qualificato. Ciò include in genere l’ispezione annuale dei regolatori, dei meccanismi di commutazione, delle valvole di sicurezza e degli allarmi.
Gestione delle bombole: attuare una rigorosa rotazione secondo il principio “first-in, first-out” (primo entrato, primo uscito) e mantenere sempre piene le bombole di riserva. Non lasciare mai che entrambe le file si esauriscano.
sistema di erogazione di gas ad alta purezza e alta pressione
sistema di erogazione di gas ad alta purezza e alta pressione

Conclusione

La scelta di un sistema di collettori per bombole di gas rappresenta un investimento significativo per l’integrità operativa e la sicurezza. Non esiste una soluzione valida per tutti i casi. Seguendo metodicamente questa guida — definendo le proprietà e il fabbisogno di gas, comprendendo i criteri tecnici fondamentali, avvalendosi di specialisti qualificati e pianificando la manutenzione a lungo termine — andrete oltre il semplice acquisto per progettare un sistema di utilità vitale.

Il collettore più conveniente non è il più economico, ma quello che eroga gas puro in modo ininterrotto e sicuro per anni, riduce al minimo i tempi di inattività operativa e garantisce tranquillità grazie alla rigorosa conformità alle normative e alla solida progettazione. Dedicate il tempo necessario al processo di selezione e il vostro sistema di collettori diventerà un partner affidabile e silenzioso per il successo della vostra struttura.

Per ulteriori informazioni su come scegliere un sistema di collettori per bombole di gas, potete visitare il sito di Jewellok all’indirizzo https://www.jewellok.com/.
