Garantire una fornitura ininterrotta di elio grazie ai collettori di commutazione automatica del gas

{{{sourceTextContent.subTitle}}}

Garantire una fornitura ininterrotta di elio grazie ai collettori di commutazione automatica del gas

{{{sourceTextContent.description}}}

Nelle applicazioni critiche, che spaziano dalla risonanza magnetica (RM) alla produzione di semiconduttori e alla ricerca avanzata, l’elio è una risorsa insostituibile. Le sue proprietà uniche, tra cui l’inerzia e il punto di ebollizione estremamente basso, lo rendono essenziale; tuttavia, la sua catena di approvvigionamento è fragile, caratterizzata da scarsità e volatilità dei prezzi. Qualsiasi interruzione nella fornitura di elio può portare a tempi di inattività operativi catastrofici, a perdite finanziarie significative e a una compromissione della sicurezza. Questo articolo esplora il ruolo fondamentale dei sistemi automatizzati di commutazione del gas nel garantire una fornitura di elio continua, affidabile e sicura. Approfondiremo i loro principi di funzionamento, i componenti chiave, i vantaggi e le considerazioni fondamentali per l’implementazione, fornendo un modello tecnico per salvaguardare le operazioni che dipendono dall’elio.

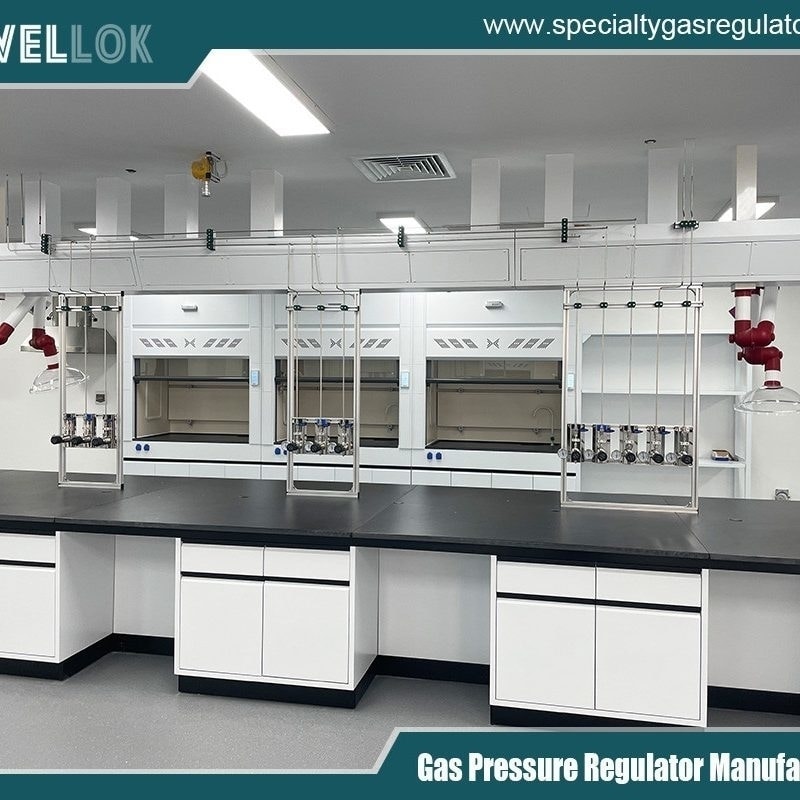

produttori di collettori di commutazione per bombole di gas
produttori di collettori di commutazione per bombole di gas
L’imperativo dell’elio e la sfida della continuità
L’elio (He) non è semplicemente un altro gas industriale; è un elemento strategico e non rinnovabile. Estratto principalmente dalle riserve di gas naturale, la sua fornitura globale è concentrata geograficamente e soggetta a pressioni geopolitiche ed economiche. Al di là dei palloncini da festa, le sue applicazioni critiche sono numerose:

Settore sanitario: raffreddamento dei magneti superconduttori nelle apparecchiature per la risonanza magnetica. Un “quench” (perdita di superconduttività) dovuto all’evaporazione dell’elio rappresenta un’emergenza che costa milioni di dollari.
Produzione high-tech: essenziale per la creazione di atmosfere inerti nella crescita di cristalli per fibre ottiche e semiconduttori (ad esempio, per i wafer di silicio) e come gas vettore nella cromatografia.
Analisi e ricerca: utilizzato nella gascromatografia (GC), nella gascromatografia-spettrometria di massa (GC-MS) e come criogeno negli spettrometri a risonanza magnetica nucleare (NMR) e negli acceleratori di particelle.
Rilevamento delle perdite: lo standard industriale per i test di tenuta ad alta sensibilità grazie alle sue dimensioni atomiche ridotte.
Il filo conduttore di queste applicazioni è l’esigenza di una fornitura ininterrotta. Il cambio manuale delle bombole comporta dei rischi: errore umano, fluttuazioni di pressione e potenziale contaminazione dovuta all’ingresso di aria. Nel caso di un magnete per risonanza magnetica (RM), anche una breve esposizione all’aria (contenente ossigeno e umidità) può danneggiare la bobina superconduttiva. In un laboratorio di GC, un’interruzione dell’erogazione può compromettere campioni in analisi da molto tempo e richiedere una ricalibrazione approfondita del sistema.

È qui che i collettori di commutazione automatica del gas passano dall’essere una semplice comodità a diventare un elemento fondamentale dell’infrastruttura.

Architettura del sistema e principi di funzionamento
Un collettore di commutazione automatica è un sistema intelligente progettato per commutare automaticamente l’alimentazione del gas da una fonte primaria (“in uso”) a una fonte secondaria (“di riserva”) quando la prima si esaurisce. Per i sistemi a elio, questi sono tipicamente configurati per bombole ad alta pressione (ad es. 200-300 bar) o contenitori Dewar per elio liquido con vaporizzatori.

2.1 Componenti principali:

Doppi flussi di ingresso: collegati alle fonti di elio primaria e secondaria. Ciascun ingresso è dotato di un regolatore per ridurre la pressione elevata della bombola a una pressione di sistema costante e utilizzabile (ad es. 10 bar).
Trasduttori di pressione o pressostati: il “cervello” del funzionamento. Questi sensori monitorano continuamente la pressione nella linea di alimentazione primaria a valle del relativo regolatore.
Elettrovalvole: valvole ad azionamento elettrico (normalmente aperte o normalmente chiuse) controllate dalla logica del sistema. Esse isolano o collegano le alimentazioni primaria e secondaria.
Valvole di ritegno (valvole di non ritorno): fondamentali per impedire il riflusso di gas dalla linea di alimentazione attiva verso quella esaurita o la contaminazione incrociata tra le linee primaria e secondaria.
Pannello di controllo/controllore logico: un controllore logico a stato solido o programmabile (PLC) che riceve i segnali dai sensori di pressione. È programmato con un setpoint di commutazione, ovvero una soglia di pressione alla quale avvia la commutazione.
Sistema di allarme e notifica: allarmi visivi (luci lampeggianti) e acustici, oltre a notifiche remote sempre più diffuse (e-mail, SMS, trap SNMP) per avvisare il personale di un evento di commutazione e della necessità di sostituire la bombola vuota.
Regolatore di uscita e valvola di spurgo: forniscono una regolazione finale della pressione per l’applicazione finale. Spesso è inclusa una valvola di spurgo manuale per la manutenzione del sistema o lo spurgo dopo la sostituzione della bombola.
2.2 La sequenza di commutazione:

Funzionamento normale: l’elio fluisce dalle bombole primarie, attraverso la relativa elettrovalvola aperta, passa attraverso la valvola di ritegno e raggiunge l’applicazione. L’elettrovalvola secondaria è chiusa. Il controller monitora la pressione della linea primaria.
Rilevamento dell’esaurimento: man mano che la bombola primaria si svuota, la sua pressione inizia a diminuire. Una volta che la pressione scende al di sotto del setpoint di commutazione predefinito (impostato con cura al di sopra della pressione di ingresso minima richiesta per l’applicazione), il controller attiva un’azione.
Commutazione automatica: il controller invia un segnale per chiudere l’elettrovalvola primaria e aprire contemporaneamente l’elettrovalvola secondaria. Le valvole di ritegno garantiscono che il flusso avvenga solo dalla fonte secondaria verso l’uscita. Questa transizione avviene in pochi millisecondi, mantenendo la pressione del sistema senza interruzioni.
Attivazione dell’allarme: immediatamente dopo la commutazione, il sistema attiva gli allarmi locali e invia avvisi remoti, segnalando che la fonte primaria è esaurita e richiede la sostituzione.
Sostituzione e ripristino della bombola: il personale sostituisce la bombola primaria vuota. Una volta collegata la nuova bombola, spurgata (se necessario) e aperta la relativa valvola, la pressione del sistema viene ripristinata. Il collettore può quindi essere ripristinato manualmente o automaticamente, designando la bombola nuova come fonte primaria o secondaria, a seconda della logica del sistema.

Vantaggi tecnici e benefici chiave
L’implementazione di un sistema di commutazione automatica offre notevoli vantaggi operativi, di sicurezza ed economici.

Zero tempi di inattività e integrità del processo: il vantaggio fondamentale. Gli strumenti analitici continuano a funzionare, i magneti RM rimangono stabili e i processi di produzione non subiscono alcuna interruzione a causa dell’esaurimento delle bombole. Ciò tutela esperimenti sensibili, lotti di produzione e programmi dei pazienti.
Maggiore sicurezza: automatizzando un’operazione di routine ma critica, il sistema riduce la necessità di maneggiare frequentemente bombole ad alta pressione, minimizzando i rischi associati. Inoltre, previene la situazione pericolosa in cui un sistema raggiunga il vuoto completo, il che potrebbe causare l’aspirazione di contaminanti o aria.
Prevenzione della contaminazione: l’azione di commutazione rapida e sigillata, combinata con le valvole di ritegno, riduce al minimo il rischio di diffusione inversa di aria o umidità nelle linee del gas, aspetto fondamentale per mantenere la purezza dell’elio (spesso pari al 99,999% o superiore per il Grado 5,0/5,5).
Efficienza operativa e risparmio di manodopera: il personale è esonerato dal monitoraggio costante della pressione e dalle operazioni urgenti di sostituzione. Gli avvisi consentono una sostituzione pianificata ed efficiente delle bombole durante il normale orario di lavoro, anziché ricorrere a interventi di emergenza.
Stabilità della pressione e qualità dei dati: elimina i cali e i picchi di pressione associati alle sostituzioni manuali. Per strumenti come il GC-MS, ciò garantisce segnali di linea di base stabili e risultati riproducibili.
Ottimizzazione dell’approvvigionamento: facilita l’uso di pacchetti di bombole più grandi o di dewar per liquidi come fonte primaria, con le bombole come riserva, ottimizzando la logistica di consegna e migliorando potenzialmente il costo del gas per unità.

Considerazioni fondamentali relative alla progettazione e all’implementazione
La progettazione e la definizione delle specifiche di un sistema di commutazione automatica dell’elio richiedono un’attenta cura dei dettagli.

Compatibilità dei materiali e integrità dell’elio: tutti i materiali a contatto con il fluido (in particolare le guarnizioni) devono essere compatibili con l’elio ad alta pressione. È obbligatorio l’uso di guarnizioni specifiche per l’elio (spesso realizzate con materiali come Kel-F/PCTFE), poiché gli elastomeri standard possono consentire la permeazione dell’elio, causando perdite lente e perdita di purezza.
Requisiti di purezza: Il collettore deve essere costituito da componenti ad alta integrità e a tenuta di elio (ad es. raccordi VCJ o a tenuta frontale anziché filettature coniche). Per applicazioni ad altissima purezza (UHP), il sistema deve essere elettrolucidato, certificato come pulito e idoneo al trattamento termico.
Calibrazione del setpoint di commutazione: non è arbitraria. Deve essere calcolata in base al requisito minimo di pressione in ingresso dell’applicazione, alle caratteristiche del regolatore e alla caduta di pressione nel sistema. Impostarla a un valore troppo basso comporta il rischio di interruzione dell’erogazione; impostarla a un valore troppo alto comporta lo spreco di gas utilizzabile nel “residuo” della bombola.
Gerarchia e integrazione degli allarmi: i sistemi dovrebbero offrire allarmi a più livelli: un “pre-allarme” che avvisa dell’imminente esaurimento, un “allarme di commutazione” principale e un allarme critico qualora anche l’alimentazione secondaria scenda a livelli bassi. L’integrazione con i sistemi di gestione degli edifici (BMS) o con piattaforme di monitoraggio centralizzate è una caratteristica fondamentale per la gestione delle strutture.
Progettazione a prova di guasto: il sistema dovrebbe passare automaticamente a uno stato di sicurezza in caso di interruzione di corrente (ad esempio, le valvole rimangono aperte o chiuse a seconda della valutazione dei rischi dell’applicazione). Sensori di pressione ridondanti o un’alimentazione di riserva possono essere necessari per applicazioni mission-critical come la risonanza magnetica (RM).
Ventilazione e sicurezza: sebbene l’elio non sia tossico, è un gas asfissiante. I collettori, specialmente quelli situati in spazi chiusi, devono essere installati con un’adeguata ventilazione. Si consiglia di prevedere dispositivi di monitoraggio dell’esaurimento dell’ossigeno all’interno della stanza.

Configurazioni avanzate e tendenze future
Oltre al sistema standard a doppia alimentazione, esistono configurazioni più sofisticate:

Manifold a più banchi: utilizzano tre o più banchi di bombole, con una logica per ruotarne l’utilizzo in modo uniforme, garantendo la massima estrazione di gas e un’erogazione prolungata tra un intervento di manutenzione e l’altro.
Backup da elio liquido a bombole: un’alimentazione primaria proveniente da un grande dewar di elio liquido con evaporatore, supportata da un banco di bombole ad alta pressione. Questo sistema è comune nei grandi centri di ricerca o negli ospedali dotati di più apparecchiature a risonanza magnetica (MRI).
Gestione del gas “completamente automatizzata”: integrazione del collettore con il monitoraggio delle scorte (tramite sistemi di pesatura o algoritmi di pressione/flusso) per generare automaticamente ordini presso i fornitori di gas, creando una catena di approvvigionamento realmente automatizzata.
IoT e analisi predittiva: i moderni collettori dotati di connettività digitale possono trasmettere dati sulle prestazioni, consentendo la manutenzione predittiva (ad es. il rilevamento della deriva del regolatore) e un’analisi più approfondita dei modelli di consumo del gas.
produttori di collettori di commutazione per bombole di gas
produttori di collettori di commutazione per bombole di gas
Conclusione
In un’era caratterizzata dalla preziosità e dall’indispensabilità dell’elio, affidarne l’approvvigionamento a processi manuali e intermittenti rappresenta un rischio insostenibile. I collettori di cambio automatico del gas rappresentano una soluzione ingegneristica matura, robusta e intelligente alla sfida della continuità. Sono molto più che semplici impianti idraulici; sono sistemi integrati di sicurezza e affidabilità che proteggono beni del valore di svariati milioni di dollari, garantiscono l’integrità di processi sensibili e ottimizzano l’efficienza operativa.

Investire in un sistema di commutazione automatica correttamente progettato, installato e sottoposto a manutenzione non è un optional per gli utenti di elio: è una componente fondamentale di una gestione responsabile del rischio operativo. Garantendo che l’elio sia sempre disponibile, questi sistemi forniscono la base ininterrotta su cui poggiano in modo affidabile i progressi critici in ambito sanitario, scientifico e industriale. Poiché la gestione responsabile dell’elio diventa sempre più fondamentale, il collettore automatico rappresenta la prima linea di difesa nella salvaguardia di questo prezioso elemento e del lavoro vitale che esso rende possibile.
