5 valvole a membrana Ra elettrolucidate per il controllo di gas ad altissima purezza

{{{sourceTextContent.subTitle}}}

5 valvole a membrana Ra elettrolucidate per il controllo dei flussi di gas ad altissima purezza

{{{sourceTextContent.description}}}

Valvole a membrana elettrolucidate 5 Ra per il controllo di gas e fluidi ad altissima purezza

Nel campo dei sistemi di controllo di gas e fluidi ad altissima purezza (UHP), la precisione e la pulizia sono fondamentali. Settori quali la produzione di semiconduttori, l’industria farmaceutica, la biotecnologia e la produzione di gas speciali richiedono componenti in grado di ridurre al minimo i rischi di contaminazione, garantendo al contempo prestazioni affidabili. Tra questi componenti critici, le valvole a membrana elettrolucidate 5 Ra si distinguono come punto di riferimento per la gestione di gas e fluidi sensibili. La denominazione “5 Ra” si riferisce alla rugosità superficiale media (Ra) pari o inferiore a 5 micropollici, ottenuta tramite elettrolucidatura, un processo che migliora la levigatezza e la purezza della superficie. Questo articolo approfondisce gli aspetti tecnici di queste valvole, esplorandone il design, i vantaggi, le applicazioni e le considerazioni relative alla manutenzione, evidenziando perché sono indispensabili negli ambienti UHP.

Le valvole a membrana funzionano utilizzando una membrana flessibile per isolare il percorso del fluido dal meccanismo di azionamento della valvola. Questo design impedisce il contatto diretto tra il fluido di processo e potenziali contaminanti provenienti dal corpo o dallo stelo della valvola, rendendole ideali per i sistemi UHP. Se abbinate all’elettrolucidatura per ottenere una finitura Ra pari a 5, queste valvole offrono un livello di pulizia senza pari, riducendo la generazione di particelle, il degassamento e l’adesione microbica. Man mano che le industrie globali si orientano verso standard di purezza sempre più elevati — spinte dai progressi nella microelettronica e nei bioprocessi — l’adozione di tali valvole ha registrato un’impennata, garantendo la conformità a normative rigorose come quelle della SEMI (Semiconductor Equipment and Materials International) e alle linee guida della FDA.

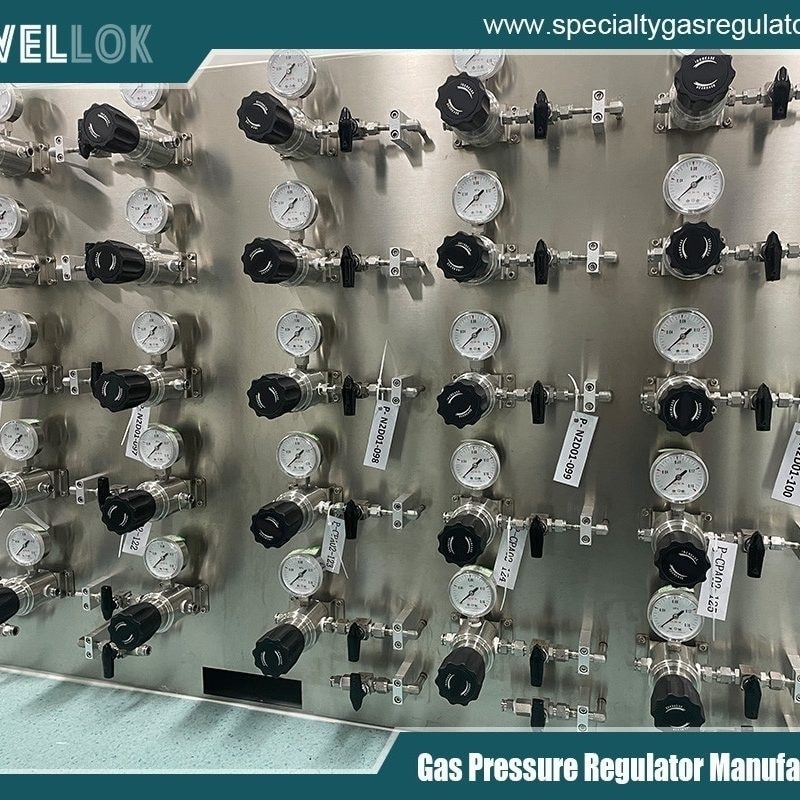

produttori di regolatori per gas speciali ad alta pressione
Comprendere l’elettrolucidatura e la rugosità superficiale

L’elettrolucidatura è un processo elettrochimico che rimuove materiale da una superficie metallica per produrre una finitura liscia e specchiata. A differenza della lucidatura meccanica, che può introdurre graffi o particelle incastrate, l’elettrolucidatura dissolve preferenzialmente le irregolarità superficiali, ottenendo una topografia livellata. Per le valvole a membrana, tipicamente realizzate in acciaio inossidabile 316L o altre leghe resistenti alla corrosione, questo processo non solo leviga la superficie ma la passiva anche, formando uno strato di ossido ricco di cromo che migliora la resistenza alla corrosione.

Il valore Ra misura la rugosità superficiale come media aritmetica delle deviazioni assolute del profilo rispetto alla linea media. Una finitura di 5 Ra indica una superficie eccezionalmente liscia, spesso richiesta per applicazioni UHP in cui anche irregolarità microscopiche possono intrappolare contaminanti o favorire la proliferazione batterica. In confronto, le superfici lavorate standard potrebbero avere un valore Ra pari a 32 o superiore, il che è inadeguato per i sistemi in cui la purezza è fondamentale. Il raggiungimento di un valore Ra pari a 5 tramite elettrolucidatura comporta l’immersione dei componenti della valvola in un bagno elettrolitico, l’applicazione di corrente continua e il controllo di parametri quali temperatura, tensione e tempo di immersione. Ciò si traduce in una superficie non solo più liscia, ma anche priva di bave, cavità e inclusioni, riducendo il rischio di rilascio di particolato durante il funzionamento.

Nel controllo dei fluidi gassosi UHP, la rugosità superficiale influisce direttamente sull’integrità del sistema. Le superfici ruvide possono trattenere umidità, residui organici o particelle metalliche, causando contaminazione nei processi a valle. Ad esempio, negli stabilimenti di produzione di semiconduttori, anche livelli di impurità dell’ordine di parti per miliardo (ppb) possono compromettere la resa dei wafer. Le superfici elettrolucidate a 5 Ra riducono al minimo questi rischi facilitando la pulizia e accelerando lo spurgo, garantendo che gas come azoto, argon o miscele speciali rimangano incontaminati.

Progettazione e funzionalità delle valvole a membrana

Le valvole a membrana sono costituite da corpo, coperchio, membrana e attuatore. La membrana, spesso realizzata in elastomeri come EPDM, PTFE o leghe metalliche per le varianti UHP, funge da barriera che si flette per aprire o chiudere il percorso del flusso. Nei modelli elettrolucidati a 5 Ra, tutte le superfici a contatto con il fluido sono trattate per soddisfare i criteri di levigatezza. Ciò include la sede della valvola, il deflettore (l’area rialzata contro cui la membrana sigilla) e i passaggi interni.

L’azionamento può essere manuale, pneumatico o elettrico; le opzioni pneumatiche sono prevalenti nei sistemi UHP automatizzati per la loro affidabilità e il funzionamento pulito. Gli attuatori pneumatici utilizzano aria pulita e secca per muovere la membrana, evitando componenti elettrici che potrebbero introdurre interferenze elettromagnetiche in ambienti sensibili. Il design della valvola garantisce un volume morto pari a zero, il che significa che non vi sono sacche in cui il fluido possa ristagnare, aspetto fondamentale per prevenire la contaminazione incrociata nelle linee multigas.

Le specifiche tecniche chiave di queste valvole includono pressioni nominali fino a 150 psi o superiori, tolleranze di temperatura da -40 °C a 150 °C e tassi di perdita fino a 1×10^-9 scc/sec di elio. Le configurazioni delle porte variano, come la tenuta frontale (VCJ), la saldatura di testa su tubo o i raccordi sanitari, consentendo una perfetta integrazione nelle tubazioni esistenti. Per il controllo dei gas UHP, le valvole sono spesso dotate di membrane multigiro per una regolazione precisa della portata, a differenza delle valvole a sfera on-off che potrebbero causare picchi di pressione.

Vantaggi nelle applicazioni ad altissima purezza

Il vantaggio principale delle valvole a membrana elettrolucidate a 5 Ra risiede nel loro contributo alla purezza del sistema. L’elettrolucidatura rimuove i danni subsuperficiali derivanti dalla produzione, eliminando i punti in cui potrebbe iniziare la corrosione. Ciò è fondamentale per la gestione di gas corrosivi come l’acido cloridrico o il silano, dove la corrosione puntiforme potrebbe causare perdite o guasti. La superficie liscia riduce inoltre il degassamento — ovvero il rilascio di gas intrappolati o sostanze volatili — aspetto fondamentale nei sistemi a vuoto o a bassa pressione.

L’affidabilità è un altro vantaggio chiave. Le membrane di queste valvole possono sopportare milioni di cicli senza guasti, grazie a materiali resistenti alla fatica e a geometrie ottimizzate. A differenza delle valvole a globo o a spillo, i modelli a membrana non presentano parti scorrevoli o rotanti nel percorso del fluido, riducendo al minimo l’usura e la generazione di particelle. Ciò si traduce in un tempo medio tra i guasti (MTBF) più lungo e in tempi di inattività ridotti negli ambienti di produzione.

Dal punto di vista della pulizia, queste valvole supportano protocolli di pulizia rigorosi, come quelli che prevedono l’uso di acqua deionizzata o lo spurgo con gas inerte. La finitura 5 Ra consente un’efficace passivazione e sterilizzazione, soddisfacendo gli standard per camere bianche ISO 14644. Nelle applicazioni farmaceutiche, impediscono l’accumulo di carica biologica, garantendo la conformità alle cGMP (Good Manufacturing Practices attuali).

L’efficienza energetica è un vantaggio spesso trascurato. Le superfici interne lisce riducono la resistenza al flusso, diminuendo le cadute di pressione e i requisiti delle pompe nei sistemi di erogazione dei fluidi. Ciò può comportare un notevole risparmio sui costi nelle operazioni su larga scala, come i collettori di distribuzione del gas nei fab.

Applicazioni in diversi settori

La produzione di semiconduttori rappresenta il mercato più ampio per le valvole a membrana elettrolucidate con finitura 5 Ra. Nei processi di deposizione chimica da vapore (CVD) o di incisione, il controllo preciso dei gas precursori è essenziale. Queste valvole regolano le portate nelle cabine per gas, nelle scatole di distribuzione delle valvole (VMB) e nei depuratori al punto di utilizzo, mantenendo livelli di purezza inferiori a 1 ppb per umidità e ossigeno.

Nei settori farmaceutico e biotecnologico, queste valvole vengono utilizzate nelle apparecchiature di bioprocessi per la gestione di gas e fluidi sterili. Ad esempio, nei fermentatori o nei sistemi cromatografici, controllano i gas di aerazione come l’ossigeno o l’anidride carbonica, prevenendo la contaminazione che potrebbe compromettere i lotti. Le loro superfici elettrolucidate sono compatibili con le procedure di pulizia in loco (CIP) e di sterilizzazione in loco (SIP), garantendo un funzionamento igienico.

Le industrie dei gas speciali, comprese quelle che producono miscele di calibrazione per strumenti analitici, si affidano a queste valvole per la miscelazione e l’erogazione. Nel settore aerospaziale e della difesa, gestiscono i gas propellenti nei banchi di prova, dove la purezza influisce sulle prestazioni e sulla sicurezza.

Tra le applicazioni emergenti figurano i sistemi a celle a combustibile a idrogeno e la ricerca sui materiali avanzati, dove l’idrogeno UHP o i gas nobili richiedono un controllo impeccabile. Man mano che le industrie adottano i principi dell’Industria 4.0, stanno prendendo piede versioni intelligenti di queste valvole con sensori integrati per il monitoraggio della portata e la manutenzione predittiva.

Confronto con tecnologie valvolari alternative

Mentre le valvole a membrana eccellono in contesti UHP, alternative come le valvole a soffietto o a sfera hanno le loro nicchie di mercato. Le valvole a soffietto offrono un isolamento simile ma possono essere più ingombranti e costose, con un potenziale rischio di affaticamento del soffietto. Le valvole a sfera, sebbene convenienti per l’uso generale, introducono particelle dovute all’usura della sede e non sono adatte all’UHP a causa dei tassi di perdita più elevati.

Le valvole ad ago garantiscono un controllo preciso ma espongono le filettature al fluido, con il rischio di contaminazione. In termini di finitura superficiale, le valvole lucidate meccanicamente possono raggiungere un valore di 10-15 Ra, ma non presentano i vantaggi di passivazione offerti dall’elettrolucidatura, il che comporta una maggiore suscettibilità alla corrosione.

Nel complesso, le valvole a membrana elettrolucidate a 5 Ra garantiscono un equilibrio tra costo, prestazioni e purezza, rendendole la scelta preferibile per la maggior parte delle esigenze di controllo dei fluidi gassosi UHP.

Installazione, manutenzione e migliori pratiche

Una corretta installazione è fondamentale per ottenere prestazioni ottimali. Le valvole devono essere montate in orientamenti che impediscano l’affossamento della membrana, in genere con l’attuatore rivolto verso l’alto. Le tubazioni devono essere pulite e prive di detriti; per i collegamenti è preferibile la saldatura orbitale al fine di mantenere l’integrità.

La manutenzione prevede la sostituzione periodica della membrana, in base al numero di cicli o alle ispezioni visive. I test non distruttivi, come il rilevamento delle perdite con elio, verificano l’integrità della tenuta. I protocolli di pulizia includono il lavaggio con azoto ad alta purezza seguito da un trattamento termico sotto vuoto per rimuovere i residui.

Tra le migliori pratiche rientra la scelta di valvole con certificazioni tracciabili per i materiali e le finiture, a garanzia della compatibilità con le pressioni e i fluidi del sistema. È essenziale formare il personale sulla manipolazione per evitare graffi superficiali, poiché anche danni minimi possono compromettere la purezza.

Produttori di regolatori per gas speciali ad alta pressione
Conclusione

Le valvole a membrana 5 Ra elettrolucidate rappresentano l’apice dell’ingegneria per il controllo dei fluidi gassosi ad altissima purezza. Le loro superfici lisce e passivate, combinate con un robusto isolamento a membrana, garantiscono purezza, affidabilità ed efficienza senza pari. Man mano che i settori industriali si evolvono verso la precisione su scala nanometrica e la lavorazione sterile, queste valvole continueranno a svolgere un ruolo fondamentale, salvaguardando la qualità dei prodotti e la sicurezza operativa. Investendo in componenti così avanzati, le aziende possono ottenere prestazioni superiori, soddisfacendo al contempo le rigorose esigenze della produzione moderna.

Per ulteriori informazioni sulle valvole a membrana elettrolucidate 5 Ra per il controllo dei fluidi gassosi ad altissima purezza, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/ultra-high-purity-diaphragm-valves/.
