Sistema chiavi in mano di erogazione di gas UHP per camere bianche nel settore dei semiconduttori

{{{sourceTextContent.subTitle}}}

Sistema chiavi in mano di erogazione di gas UHP per camere bianche nel settore dei semiconduttori

{{{sourceTextContent.description}}}

Nella moderna produzione di semiconduttori, la purezza dei gas è direttamente correlata all’integrità del processo, alla resa dei wafer e alle prestazioni dei dispositivi. Con la continua riduzione dei nodi tecnologici dei semiconduttori al di sotto dei 5 nm e la rapida evoluzione delle tecnologie di packaging avanzate, l’infrastruttura di distribuzione dei gas ad altissima purezza (UHP) è diventata una componente fondamentale delle operazioni in camera bianca.

Un sistema chiavi in mano di distribuzione dei gas UHP offre agli impianti di produzione di semiconduttori una soluzione completamente integrata per il trasporto sicuro, preciso e privo di contaminazioni dei gas speciali dalla fonte al punto di utilizzo (POU). Dagli armadi per gas e dai quadri di distribuzione delle valvole (VMB) alle condutture di distribuzione, ai gruppi di controllo della pressione e alle piattaforme di monitoraggio automatizzate, i sistemi chiavi in mano garantiscono una gestione affidabile dei gas in tutto l’ambiente di produzione.

Questo articolo esplora l’architettura, i principi di progettazione, i componenti chiave, i requisiti operativi e i vantaggi tecnici dei sistemi chiavi in mano di distribuzione dei gas UHP per gli impianti di camere bianche dei semiconduttori.

Comprendere i sistemi di erogazione di gas UHP
I sistemi di erogazione di gas ad altissima purezza sono progettati per trasportare gas di processo mantenendo livelli di contaminazione estremamente bassi. Gli stabilimenti di produzione di semiconduttori utilizzano comunemente gas ad alta purezza in processi quali:

Deposizione chimica da vapore (CVD)
Deposizione a strato atomico (ALD)
Incisione al plasma
Impianto ionico
Ossidazione
Diffusione
Metrologia e processi analitici
I gas tipici includono:

Azoto (N₂)
Argon (Ar)
Elio (He)
Idrogeno (H₂)
Ossigeno (O₂)
Silano (SiH₄)
Ammoniaca (NH₃)
Esafluoruro di tungsteno (WF₆)
Cloro (Cl₂)
Gas precursori speciali
Anche contaminanti in tracce, quali umidità, ossigeno, idrocarburi o particelle misurate in parti per miliardo (ppb), possono influire negativamente sui processi di fabbricazione dei wafer.

Pertanto, le camere bianche per semiconduttori richiedono sistemi di erogazione dei gas progettati per soddisfare rigorosi standard di purezza, tenuta alle perdite e sicurezza.

Che cos’è una soluzione chiavi in mano per l’erogazione di gas UHP?
Un sistema di distribuzione di gas UHP "chiavi in mano" è un pacchetto completo di infrastrutture per la distribuzione del gas, interamente progettato, installato, testato e messo in servizio da un unico fornitore o appaltatore di ingegneria.

Anziché acquistare i componenti separatamente, i produttori di semiconduttori ricevono una soluzione integrata che comprende:

Progettazione ingegneristica del sistema
Gestione delle fonti di gas
Armadi per gas
Casse di distribuzione delle valvole (VMB)
Tubazioni di distribuzione
Gruppi di regolazione della pressione
Sistemi di commutazione automatica
Monitoraggio dei gas e integrazione degli allarmi
Controlli di automazione PLC / SCADA
Installazione e saldatura orbitale
Convalida, collaudo e messa in servizio
L’obiettivo principale è ridurre al minimo i rischi di integrazione, accelerando al contempo i tempi di implementazione negli stabilimenti di produzione.

Le soluzioni chiavi in mano riducono i problemi di compatibilità tra i sottosistemi e garantiscono la conformità agli standard del settore dei semiconduttori.

Componenti principali di un sistema di erogazione di gas UHP per semiconduttori

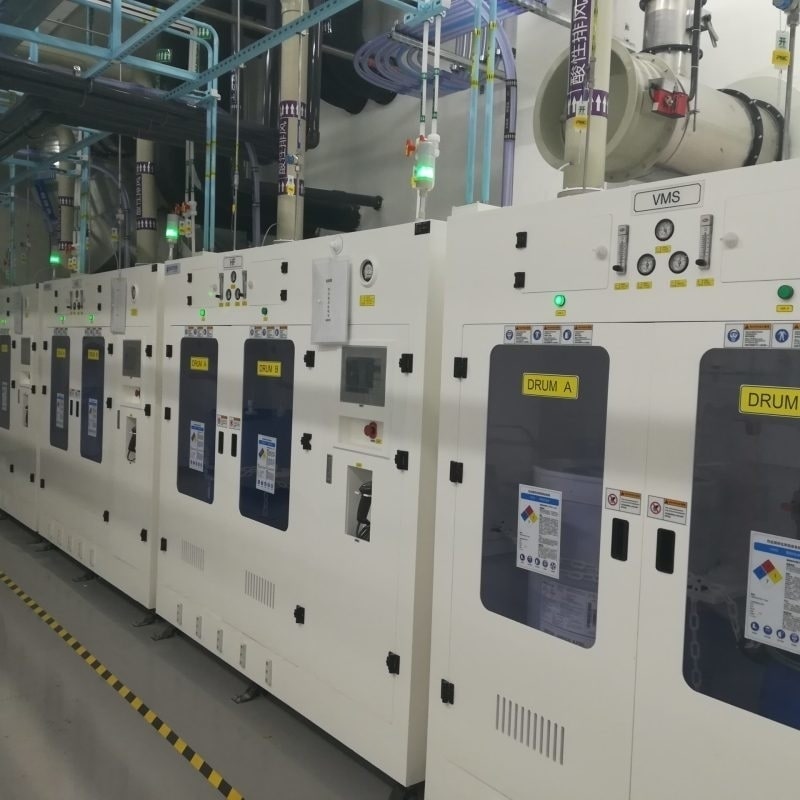

1. Armadi per gas
Gli armadi per gas fungono da primo punto di contenimento e controllo per gas pericolosi, tossici, piroforici, corrosivi o inerti.

Negli stabilimenti di produzione di semiconduttori, gli armadi per gas includono tipicamente:

Struttura con involucro in acciaio inossidabile
Valvole di intercettazione automatiche
Regolatori ad alta purezza
Dispositivi di misurazione della portata massica
Trasduttori di pressione
Rilevatori di gas tossici
Interfacce per la ventilazione di scarico
Sistemi di arresto di emergenza
Gli armadi per gas più avanzati sono realizzati in acciaio inossidabile 316L elettrolucidato con superfici interne ultrapulite.

Per le applicazioni con gas pericolosi, vengono comunemente implementati modelli di armadi a doppio contenimento per migliorare la sicurezza operativa.

2. Scatole di distribuzione delle valvole (VMB)
I quadri di distribuzione delle valvole distribuiscono i gas dalle linee di alimentazione centrali verso gli strumenti di processo all’interno della camera bianca.

Le funzioni principali dei VMB includono:

Indirizzamento dei gas
Controllo dell’isolamento
Regolazione della pressione
Bilanciamento della portata
Isolamento per manutenzione
I moderni stabilimenti di produzione di semiconduttori utilizzano spesso sistemi VMB automatizzati dotati di attuatori pneumatici e capacità di comunicazione remota.

Questi sistemi supportano collegamenti flessibili alle apparecchiature e semplificano il futuro ampliamento delle linee di produzione.

3. Tubazioni di distribuzione ad alta purezza
Le tubazioni di distribuzione costituiscono la spina dorsale dell’architettura di erogazione dei gas nei semiconduttori.

La scelta dei materiali è fondamentale per il controllo della contaminazione.

Le specifiche tipiche delle tubazioni includono:

Acciaio inossidabile 316L VIM-VAR
Superficie interna elettrolucidata
Rugosità superficiale ≤ 10 Ra microinch
Giunti saldati orbitalmente
Disposizione che riduce al minimo i tratti morti
La tecnologia di saldatura orbitale è ampiamente utilizzata per garantire una qualità di saldatura ripetibile e priva di contaminazioni.

Pratiche di saldatura inadeguate possono causare:

Formazione di ossidi
Contaminazione da particelle
Zone di ritenzione dell’umidità
Turbolenza del gas
Pertanto, la qualificazione della saldatura e l’ispezione con boroscopio sono essenziali durante l’installazione del sistema.

4. Sistemi automatici di commutazione del gas
La produzione continua di semiconduttori richiede una disponibilità ininterrotta di gas.

I sistemi automatici di commutazione del gas garantiscono il cambio delle bombole senza interruzioni del processo.

Questi sistemi includono tipicamente:

Collettori a doppia bombola
Moduli di rilevamento della pressione
Regolatori a commutazione automatica
Architettura ridondante
Funzioni di notifica degli allarmi
Il design a commutazione automatica riduce al minimo i tempi di inattività e migliora l’efficienza operativa negli ambienti di produzione di semiconduttori attivi 24 ore su 24, 7 giorni su 7.

5. Controlli di monitoraggio e automazione
I sistemi avanzati di erogazione di gas UHP si affidano sempre più a piattaforme di automazione intelligenti.

Le tecnologie di controllo più comuni includono:

Sistemi di controllo PLC
Integrazione SCADA
Interfacce HMI
Diagnostica remota
Registrazione dei dati
Analisi per la manutenzione predittiva
Gli operatori possono monitorare:

Condizioni di pressione
Portate
Allarmi di concentrazione del gas
Stato delle valvole
Guasti del sistema
Utilizzo delle apparecchiature
Il monitoraggio in tempo reale migliora la visibilità del processo e rafforza il controllo operativo della camera bianca.

Requisiti di progettazione per applicazioni in camere bianche per semiconduttori
La progettazione di un sistema di erogazione di gas UHP chiavi in mano per impianti di produzione di semiconduttori coinvolge diverse discipline ingegneristiche.

È necessario tenere conto di diverse considerazioni progettuali fondamentali.

Standard di purezza ultraelevata
La produzione di semiconduttori richiede soglie di contaminazione estremamente basse.

La progettazione del sistema deve ridurre al minimo:

Contaminazione da umidità
Ingresso di ossigeno
Contaminazione da ioni metallici
Residui organici
Generazione di particelle
Le procedure di pulizia dei componenti seguono solitamente protocolli specifici per il settore dei semiconduttori, tra cui pulizia di precisione, confezionamento in camera bianca e metodi di assemblaggio ad alta purezza.

Requisiti di tenuta
Le perdite di gas presentano rischi sia per la sicurezza che di contaminazione.

I sistemi UHP per semiconduttori richiedono comunemente prove di tenuta con elio per raggiungere soglie di perdita estremamente basse.

Le specifiche tipiche relative alle perdite possono raggiungere:

Tasso di perdita di elio pari a 10⁻⁹ atm·cc/sec.

Un’elevata tenuta contro le perdite protegge gli ambienti delle camere bianche, mantenendo al contempo la purezza dei gas di processo.

Compatibilità con le camere bianche
Tutte le apparecchiature di erogazione del gas installate devono essere conformi ai requisiti ambientali delle camere bianche.

Le strategie di progettazione includono tipicamente:

Materiali a bassa emissione di particelle
Superfici interne lisce
Progettazione con volume morto minimo
Procedure di installazione controllate
Pratiche di assemblaggio certificate per camere bianche
Una corretta integrazione nella camera bianca favorisce prestazioni di produzione stabili.

Conformità alle norme di sicurezza
I gas speciali pericolosi comportano rischi operativi significativi.

I sistemi chiavi in mano devono essere conformi alle norme e ai regolamenti di sicurezza del settore.

Gli standard di riferimento comuni includono:

Standard SEMI
Codici NFPA
Codice antincendio internazionale (IFC)
Linee guida FM Global
Normative locali delle autorità competenti (AHJ)
Le misure di progettazione per la sicurezza possono comprendere:

Sistemi di rilevamento dei gas
Sistemi di spurgo di emergenza
Dispositivi di intercettazione in caso di flusso eccessivo
Integrazione dei sistemi antincendio
Interblocchi di ventilazione
Una progettazione completa della sicurezza è fondamentale per gli impianti di semiconduttori che trattano gas tossici o infiammabili.

Vantaggi dei sistemi chiavi in mano di erogazione di gas UHP
Gestione semplificata del progetto
Un unico fornitore chiavi in mano ottimizza l’esecuzione del progetto.

Anziché coordinare più fornitori, gli stabilimenti di produzione di semiconduttori collaborano con un unico partner ingegneristico responsabile di:

Progettazione
Approvvigionamento
Fabbricazione
Installazione
Convalida
Questo approccio riduce la complessità della comunicazione e i rischi del progetto.

Maggiore rapidità nell’implementazione degli stabilimenti di produzione di semiconduttori
I tempi di avvio della produzione sono fondamentali negli investimenti nel settore dei semiconduttori.

L’esecuzione “chiavi in mano” accelera i tempi di realizzazione del progetto grazie a:

Flussi di lavoro ingegneristici standardizzati
Produzione integrata
Messa in servizio coordinata
Riduzione dei conflitti di interfaccia
Un’installazione più rapida consente una qualificazione dei processi e l’avvio della produzione in tempi più brevi.

Maggiore affidabilità e uniformità
La progettazione integrata del sistema migliora l’affidabilità complessiva.

I fornitori "chiavi in mano" ottimizzano la compatibilità tra:

Regolatori
Valvole
Condutture
Sensori
Sistemi di automazione
Ciò si traduce in prestazioni stabili nell’erogazione dei gas e in una riduzione delle difficoltà di manutenzione.

Maggiore sicurezza e conformità normativa
L’ingegneria della sicurezza è integrata in tutte le fasi della realizzazione del progetto “chiavi in mano”.

I fornitori professionali effettuano:

Analisi dei rischi
Revisione del progetto
Test funzionali
Verifica della conformità
Gestione della documentazione
Ciò rafforza la preparazione normativa e la fiducia operativa.

Tendenze emergenti nella tecnologia di erogazione dei gas per semiconduttori
L’industria dei semiconduttori si sta evolvendo rapidamente verso una maggiore automazione, una maggiore sostenibilità e processi chimici sempre più complessi.

Diverse tendenze emergenti stanno influenzando lo sviluppo dei sistemi di erogazione di gas UHP.

Infrastruttura digitale intelligente per i gas
La digitalizzazione industriale sta ridefinendo i servizi di supporto per i semiconduttori.

I sistemi di nuova generazione presentano:

Connettività IoT industriale
Monitoraggio basato su cloud
Manutenzione predittiva basata sull’intelligenza artificiale
Diagnostica remota
Generazione automatizzata di report
Le operazioni basate sui dati migliorano la pianificazione della manutenzione e riducono i tempi di inattività non programmati.

Progettazione modulare dei sistemi di erogazione dei gas
Gli approcci ingegneristici modulari stanno guadagnando popolarità.

I sistemi skid prefabbricati consentono:

Implementazione più rapida
Test di accettazione in fabbrica
Riduzione della manodopera necessaria per l’installazione in campo
Maggiore uniformità della qualità
La modularizzazione supporta i progetti di rapida espansione degli stabilimenti di produzione di semiconduttori.

Sostenibilità e ottimizzazione delle risorse
Le considerazioni ambientali stanno diventando sempre più importanti.

I sistemi di erogazione dei gas stanno adottando tecnologie che supportano:

Consumo ridotto di gas
Maggiore efficienza di spurgo
Ottimizzazione energetica
Strategie di riduzione delle perdite
Gestione delle emissioni
Un’infrastruttura sostenibile dei servizi pubblici contribuisce all’efficienza operativa a lungo termine.

Scelta del partner giusto per la fornitura chiavi in mano di gas UHP
La scelta del partner ingegneristico giusto è fondamentale per il successo dei progetti nel settore dei semiconduttori.

I criteri di valutazione dovrebbero includere:

Esperienza nel settore dei semiconduttori
I fornitori dovrebbero dimostrare una comprovata esperienza in:

Impianti di fabbricazione di wafer
Impianti di packaging avanzato
Produzione di display
Produzione fotovoltaica
Ingegneria dei gas speciali
Le competenze specifiche del settore riducono significativamente i rischi di implementazione.

Capacità ingegneristiche e di fabbricazione
I fornitori “chiavi in mano” affidabili dovrebbero offrire:

Team di ingegneri interni
Capacità di fabbricazione in camera bianca
Competenza nella saldatura orbitale
Risorse per i test in fabbrica
Supporto alla documentazione
Capacità complete migliorano la qualità dell’esecuzione del progetto.

Sistemi di garanzia della qualità
I fornitori affidabili mantengono solidi programmi di qualità che coprono:

Tracciabilità dei materiali
Qualificazione delle saldature
Convalida delle procedure di pulizia
Procedure di ispezione
Prove di collaudo finale
La garanzia della qualità è essenziale per la fornitura di sistemi di livello semiconduttore.

I 10 migliori regolatori di pressione per gas ad altissima purezza in India
I 10 migliori regolatori di pressione per gas ad altissima purezza in India
Conclusione
La produzione di semiconduttori dipende da un’infrastruttura di servizi altamente controllata e i sistemi di erogazione di gas ad altissima purezza (UHP) sono tra le tecnologie abilitanti più critiche all’interno degli ambienti delle camere bianche.

Un sistema di erogazione di gas UHP chiavi in mano offre molto più che semplice hardware. Fornisce una soluzione ingegneristica integrata che comprende progettazione, controllo della purezza, automazione, sicurezza, installazione e affidabilità operativa a lungo termine.

Man mano che i processi di fabbricazione dei semiconduttori diventano sempre più sofisticati, la domanda di piattaforme di distribuzione del gas intelligenti, prive di contaminazioni e completamente integrate continuerà a crescere.

Per gli impianti con camere bianche per semiconduttori che puntano all’eccellenza operativa, la scelta di un partner tecnicamente competente per la fornitura di un sistema chiavi in mano di distribuzione di gas UHP non è semplicemente una decisione di approvvigionamento, ma un investimento strategico nelle prestazioni di produzione, nell’integrità dei processi e nella scalabilità futura.
