Apparecchiature affidabili per l'erogazione di gas ALD per applicazioni nel settore dei semiconduttori UHP

{{{sourceTextContent.subTitle}}}

Apparecchiature affidabili per l'erogazione di gas ALD per applicazioni nel settore dei semiconduttori UHP

{{{sourceTextContent.description}}}

Man mano che i dispositivi a semiconduttori continuano ad evolversi verso nodi di processo sempre più piccoli, una maggiore densità di integrazione e architetture più avanzate, la necessità di ambienti di processo ad altissima purezza (UHP) è diventata sempre più cruciale. Tecnologie come la deposizione a strati atomici (ALD) sono ormai indispensabili nella produzione di semiconduttori poiché consentono una deposizione precisa e conforme di film sottili su scala atomica. I processi ALD sono ampiamente utilizzati nella produzione di chip logici, dispositivi di memoria, packaging avanzato, MEMS e semiconduttori composti.

Tuttavia, il successo della tecnologia ALD dipende non solo dal reattore stesso, ma anche dall’affidabilità e dalla purezza del sistema di erogazione dei gas che fornisce i gas di processo e i precursori. Anche una contaminazione minima, un’instabilità di pressione, un volume morto o una perdita possono influire in modo significativo sulla qualità del film, sulla resa e sul tempo di funzionamento delle apparecchiature.

Le apparecchiature affidabili di erogazione dei gas ALD progettate per applicazioni con semiconduttori UHP devono quindi garantire un controllo eccezionale della purezza, una gestione accurata della portata, resistenza alla corrosione e stabilità operativa a lungo termine. Questo articolo esplora i requisiti chiave di progettazione, i componenti principali, le sfide ingegneristiche e i progressi tecnologici nei sistemi di erogazione dei gas ALD per la moderna produzione di semiconduttori.

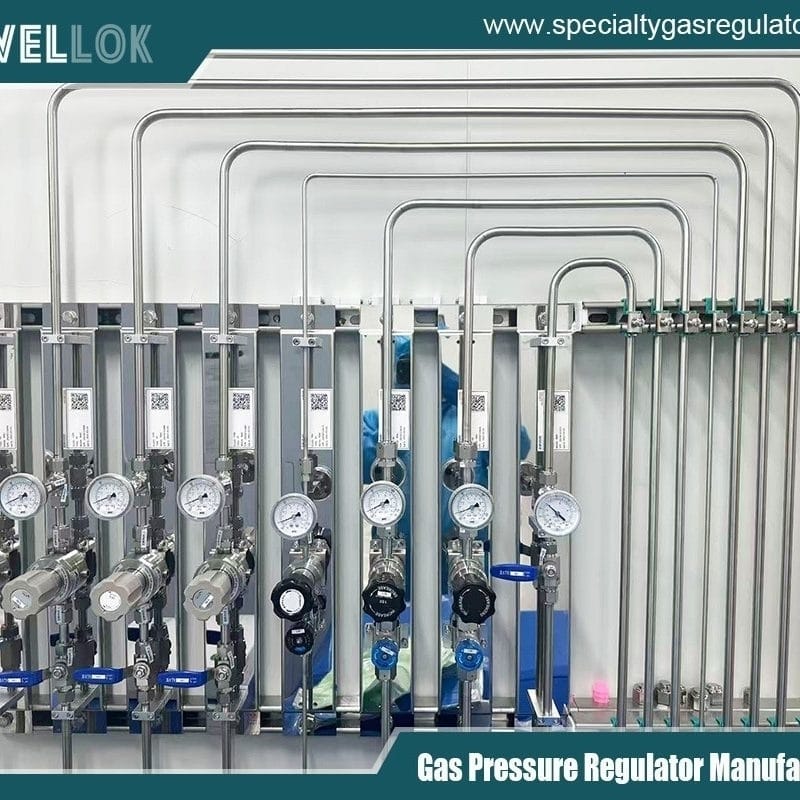

Regolatori di pressione per gas ad altissima purezza e alta portata
Regolatori di pressione per gas ad altissima purezza e alta portata
Comprendere i requisiti del processo ALD
La deposizione a strati atomici (ALD) è una tecnica ciclica di deposizione di film sottili basata su reazioni superficiali autolimitanti. A differenza della deposizione chimica da vapore (CVD) convenzionale, l’ALD introduce i gas precursori in modo sequenziale anziché simultaneo. Ciascun precursore reagisce solo con i siti superficiali disponibili, consentendo il controllo della crescita del film a livello di monostrato.

I cicli ALD tipici prevedono:

Primo impulso del precursore
Fase di spurgo
Secondo impulso del precursore
Seconda fase di spurgo
Questo ciclo si ripete centinaia o migliaia di volte a seconda dello spessore desiderato del film.

Poiché l’ALD si basa su reazioni chimiche estremamente precise, il sistema di erogazione dei gas deve garantire:

Pressione e flusso dei gas stabili
Assenza totale di contaminazione incrociata tra i precursori
Risposta rapida alla commutazione
Generazione minima di particelle
Elevata tenuta contro le perdite
Vaporizzazione uniforme dei precursori liquidi
Compatibilità con sostanze chimiche corrosive e reattive
Negli stabilimenti avanzati di produzione di semiconduttori che operano a 5 nm, 3 nm e oltre, anche una contaminazione dell’ordine di parti per miliardo (ppb) può influire negativamente sulle prestazioni dei dispositivi. Pertanto, le apparecchiature di erogazione di gas UHP sono diventate una componente infrastrutturale di importanza critica.

Importanza dell’ultra-alta purezza nella produzione di semiconduttori
Gli standard di ultra-alta purezza sono essenziali in tutte le fasi della fabbricazione dei semiconduttori. Contaminanti quali umidità, ossigeno, idrocarburi e particelle metalliche possono causare:

Difetti nei film depositati
Scarsa copertura degli scalini
Instabilità dell’interfaccia
Aumento della corrente di dispersione
Riduzione dell’affidabilità dei dispositivi
Rendimento dei wafer inferiore
I processi ALD sono particolarmente sensibili poiché la crescita del film avviene atomo per atomo. Una piccola quantità di contaminazione può alterare la chimica superficiale e modificare la composizione del film.

I sistemi affidabili di erogazione dei gas UHP per ALD sono quindi progettati per ridurre al minimo la contaminazione attraverso:

Tubazioni in acciaio inossidabile elettrolucidato
Saldatura orbitale
Valvole a diaframma metallico
Passivazione delle superfici
Regolatori ad alta purezza
Percorsi di flusso privi di volume morto
Prove di tenuta all’elio
Molti stabilimenti di produzione di semiconduttori richiedono che i sistemi di erogazione dei gas soddisfino rigorosi standard industriali quali SEMI F20, SEMI F19 e i requisiti di pulizia ISO.

Componenti principali delle apparecchiature di erogazione dei gas ALD
1. Armadi per gas
Gli armadi per gas garantiscono il contenimento e il controllo in sicurezza dei gas di processo pericolosi e dei precursori liquidi. Nelle applicazioni ALD per semiconduttori, gli armadi per gas includono spesso:

Sistemi di chiusura automatica
Monitoraggio della pressione
Pannelli di spurgo
Sensori di rilevamento dei gas
Interblocchi di emergenza
Sistemi di ventilazione
Per i gas piroforici, tossici o corrosivi, vengono spesso utilizzati design a doppio contenimento per migliorare la sicurezza operativa.

I moderni armadi per gas UHP sono tipicamente realizzati in acciaio inossidabile SS316L con superfici interne elettrolucidate per ridurre la generazione di particelle e l’adsorbimento chimico.

2. Scatole di distribuzione delle valvole (VMB)
Le scatole di distribuzione delle valvole distribuiscono i gas dal sistema di alimentazione centrale a più strumenti di processo. Sono progettate per mantenere la purezza del gas consentendo al contempo un instradamento preciso del flusso.

Le caratteristiche principali includono:

Struttura modulare compatta
Volume morto minimo
Valvole a membrana pneumatiche
Elevata tenuta alle perdite
Capacità di spurgo rapido
Opzioni di espansione flessibili
Nei sistemi ALD, la commutazione rapida dei precursori è essenziale per mantenere l’efficienza del ciclo di deposizione. I VMB ad alte prestazioni contribuiscono a ridurre al minimo i tempi di ciclo e a migliorare la produttività.

3. Regolatori di pressione UHP
I regolatori di pressione garantiscono una pressione stabile del gas a valle nonostante le fluttuazioni della pressione della bombola o della richiesta di processo.

I requisiti fondamentali per le applicazioni ALD includono:

Bassa rugosità superficiale interna
Elevata sensibilità
Decadimento di pressione minimo
Resistenza alla corrosione
Bassa generazione di particelle
I regolatori monostadio e bistadio vengono selezionati in base ai requisiti di stabilità del processo. I regolatori bistadio sono spesso preferiti per i processi ALD altamente sensibili poiché garantiscono una maggiore uniformità della pressione.

4. Valvole a membrana
Le valvole a membrana sono tra i componenti più importanti nei sistemi di erogazione di gas UHP.

Rispetto alle valvole convenzionali, le valvole a membrana UHP offrono:

Tenuta metallo su metallo
Basso volume morto
Eccellente tenuta contro le perdite
Elevata durata di ciclo
Ridotto rischio di contaminazione
Gli stabilimenti avanzati di produzione di semiconduttori richiedono comunemente tassi di perdita di elio inferiori a 1×10⁻⁹ atm·cc/sec.

A seconda dei requisiti di integrazione del processo, vengono utilizzate valvole a membrana manuali, pneumatiche e automatizzate.

5. Sistemi di erogazione riscaldati
Molti precursori ALD si presentano sotto forma di liquidi o solidi a bassa pressione di vapore. Questi materiali richiedono sistemi di erogazione riscaldati per mantenere una vaporizzazione stabile e prevenire la condensazione.

I sistemi riscaldati possono includere:

Condutture del gas riscaldate
Moduli vaporizzatori
Armadi a temperatura controllata
Regolatori di pressione riscaldati
Isolamento termico
Un controllo accurato della temperatura è fondamentale poiché la pressione di vapore del precursore influisce direttamente sull’uniformità della deposizione.

Una gestione termica inadeguata può portare a:

Condensa
Formazione di particelle
Instabilità del flusso
Erogazione incompleta del precursore
6. Regolatori di flusso massico (MFC)
I regolatori di flusso massico regolano il flusso di gas con elevata precisione. Nei processi ALD, la ripetibilità è più importante del volume di flusso assoluto.

I moderni MFC di grado semiconduttore offrono:

Elevata velocità di risposta
Protocolli di comunicazione digitale
Calibrazione multigas
Bassa deriva
Elevata precisione di controllo
Un controllo stabile del flusso garantisce una deposizione uniforme su tutta la superficie del wafer.

Scelta dei materiali per i sistemi ALD UHP
La compatibilità dei materiali è uno degli aspetti ingegneristici più importanti nelle apparecchiature di erogazione dei gas per l’ALD.

I precursori ALD possono essere altamente reattivi, corrosivi, sensibili all’umidità o termicamente instabili. Le famiglie di precursori più comuni includono:

Composti metallo-organici
Alogenuri
Idruri
Composti organometallici
Per garantire l’affidabilità a lungo termine, i sistemi di erogazione dei gas utilizzano tipicamente:

Acciaio inossidabile SS316L
L’acciaio inossidabile SS316L elettrolucidato è lo standard del settore grazie alle sue:

Resistenza alla corrosione
Finitura interna liscia
Resistenza meccanica
Basse caratteristiche di degassamento
La rugosità della superficie interna è spesso mantenuta al di sotto di 10 Ra microinch.

Hastelloy e leghe di nichel
Per sostanze chimiche altamente corrosive, possono essere necessari l’Hastelloy o leghe a base di nichel.

Questi materiali offrono:

Resistenza chimica superiore
Stabilità alle alte temperature
Maggiore durata di servizio
Tecnologie di passivazione superficiale
Trattamenti superficiali avanzati migliorano la resistenza alla corrosione e riducono l’adsorbimento chimico.

Tra le tecnologie più comuni figurano:

Elettrolucidatura
Passivazione al silicio
Stabilizzazione con ossido di cromo
Processi di rivestimento specializzati
Questi trattamenti migliorano la purezza del gas e riducono la contaminazione da particelle.

Sfide nell’ingegneria dell’erogazione dei gas per ALD
1. Stabilità dei precursori
Molti precursori ALD sono termicamente sensibili. Un riscaldamento eccessivo può causare la decomposizione, mentre un riscaldamento insufficiente può portare alla condensazione.

Gli ingegneri devono ottimizzare con cura:

Profili di temperatura
Dinamica dei flussi
Pressione di erogazione
Tempo di permanenza
2. Sensibilità all’umidità
Alcuni precursori reagiscono violentemente con l’umidità o l’ossigeno. Anche una contaminazione in tracce può causare:

Formazione di particelle
Decomposizione chimica
Ostruzione delle linee
Pertanto, i sistemi UHP richiedono rigorose procedure di spurgo e tecnologie di sigillatura ermetica.

3. Controllo delle particelle
Le particelle rappresentano una delle principali preoccupazioni nella produzione di semiconduttori. I sistemi di erogazione del gas devono ridurre al minimo la generazione di particelle durante:

Il ciclo delle valvole
Il cambio di gas
La regolazione della pressione
L’espansione termica
Sono essenziali processi di produzione e assemblaggio compatibili con le camere bianche.

4. Volume morto del sistema
Il volume morto si riferisce alle aree di ristagno all’interno del percorso del flusso di gas in cui i gas possono accumularsi.

Un volume morto eccessivo può causare:

Contaminazione incrociata
Risposta lenta allo spurgo
Miscelazione dei precursori
Instabilità del processo
I sistemi ALD utilizzano quindi design compatti del percorso di flusso con cavità interne minime.

Automazione e monitoraggio intelligente
I moderni stabilimenti di produzione di semiconduttori si affidano sempre più all’automazione e ai sistemi di monitoraggio intelligenti per migliorare l’affidabilità e ridurre i tempi di inattività.

I sistemi avanzati di erogazione dei gas ALD possono includere:

Sistemi di controllo PLC
Monitoraggio remoto
Manutenzione predittiva
Rilevamento digitale della pressione
Diagnostica in tempo reale
Sequenze di spurgo automatizzate
L’integrazione con l’Industria 4.0 consente agli ingegneri di monitorare continuamente le prestazioni del sistema e di identificare potenziali guasti prima che questi abbiano un impatto sulla produzione.

I sensori intelligenti sono in grado di rilevare:

Fluttuazioni anomale di pressione
Deterioramento del ciclo delle valvole
Fughe di gas
Instabilità della temperatura
Queste funzionalità migliorano significativamente l’efficienza operativa e la sicurezza dello stabilimento.

Considerazioni sulla sicurezza nell’erogazione dei gas ALD
Molti gas ALD sono tossici, infiammabili, piroforici o corrosivi. La sicurezza riveste quindi un ruolo centrale nella progettazione delle apparecchiature.

Le caratteristiche di sicurezza chiave includono:

Sistemi di spegnimento automatico
Rilevatori di fughe di gas
Sensori di flusso eccessivo
Integrazione della ventilazione
Compatibilità con i sistemi antincendio
Sistemi di spurgo di emergenza
È essenziale la conformità agli standard di sicurezza internazionali, come SEMI S2, e ai requisiti normativi locali.

Inoltre, i sistemi a doppio contenimento vengono sempre più adottati per l’erogazione di precursori pericolosi.

Tendenze future nelle apparecchiature di erogazione dei gas ALD
Con il progresso della tecnologia dei semiconduttori, i sistemi di erogazione dei gas ALD si stanno evolvendo in diverse direzioni importanti.

Miniaturizzazione e design compatto
Gli stabilimenti di produzione di semiconduttori mirano a massimizzare l’efficienza dello spazio nelle camere bianche. I sistemi di erogazione dei gas modulari e compatti contribuiscono a ridurre l’ingombro dell’installazione, mantenendo al contempo le prestazioni.

Standard di purezza più elevati
I futuri nodi di processo richiederanno un controllo della contaminazione ancora più rigoroso.

Le tecnologie emergenti includono:

Rivestimenti superficiali avanzati
Tecniche di saldatura orbitale migliorate
Moduli di purificazione potenziati
Progettazione di valvole a bassissima emissione di particelle
Erogazione avanzata dei precursori
I processi ALD di nuova generazione utilizzano composizioni chimiche dei precursori sempre più complesse. I sistemi di erogazione devono supportare:

Materiali a bassa pressione di vapore
Integrazione di più precursori
Tecnologie di vaporizzazione a impulsi
Funzionamento ad alta temperatura
Digitalizzazione e integrazione dell’intelligenza artificiale
Si prevede che l’intelligenza artificiale e l’apprendimento automatico migliorino la manutenzione predittiva e l’ottimizzazione dei processi.

I futuri sistemi di erogazione gas intelligenti potrebbero regolare automaticamente i parametri operativi in base alle condizioni di processo in tempo reale.

Scelta di un fornitore affidabile di apparecchiature per l’erogazione dei gas ALD
La scelta del fornitore giusto è fondamentale per i produttori di semiconduttori che cercano affidabilità a lungo termine e stabilità di processo.

Tra i criteri di valutazione importanti figurano:

Esperienza nel settore dei semiconduttori
Capacità di produzione UHP
Qualità della finitura superficiale
Standard di collaudo delle perdite
Capacità di personalizzazione ingegneristica
Assistenza tecnica globale
Certificazioni di conformità
Un fornitore affidabile dovrebbe inoltre garantire:

Integrazione completa del sistema
Test di accettazione in fabbrica (FAT)
Assemblaggio in camera bianca
Documentazione e tracciabilità
Assistenza rapida per la manutenzione
La collaborazione con produttori esperti di sistemi di gas UHP aiuta gli stabilimenti di produzione a ridurre i rischi operativi e a migliorare l’efficienza produttiva.

Regolatori di pressione per gas ad altissima purezza ad alta portata
Regolatori di pressione per gas ad altissima purezza ad alta portata
Conclusione
Le apparecchiature affidabili per l’erogazione dei gas ALD rappresentano una tecnologia fondamentale per la moderna produzione di semiconduttori. Man mano che le architetture dei dispositivi diventano sempre più complesse e le tolleranze di processo continuano a ridursi, l’importanza del controllo dei gas ad altissima purezza cresce in modo significativo.

I sistemi di erogazione dei gas ALD ad alte prestazioni devono garantire purezza eccezionale, controllo preciso della portata, stabilità termica, resistenza alla corrosione e sicurezza operativa. Dagli armadi per gas e dalle valvole a membrana ai sistemi di erogazione riscaldati e alle piattaforme di monitoraggio intelligenti, ogni componente svolge un ruolo fondamentale nel mantenimento della coerenza del processo e della resa dei wafer.

Le future innovazioni nel settore dei semiconduttori continueranno a guidare i progressi nell’ingegneria dell’erogazione di gas UHP. I produttori che investono in soluzioni di erogazione dei gas ALD affidabili, prive di contaminazioni e altamente automatizzate saranno in una posizione migliore per supportare le tecnologie di fabbricazione dei semiconduttori di prossima generazione, garantendo al contempo l’affidabilità e la competitività della produzione a lungo termine.

Per ulteriori informazioni sulle apparecchiature affidabili di erogazione dei gas ALD per applicazioni con semiconduttori UHP, potete visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
