Precisione nel punto critico: la progettazione dei regolatori di gas ad altissima purezza

{{{sourceTextContent.subTitle}}}

Precisione nel punto critico: la progettazione dei regolatori di gas ad altissima purezza

{{{sourceTextContent.description}}}

Nel panorama della moderna produzione avanzata — che spazia dalla fabbricazione di semiconduttori alla produzione di celle fotovoltaiche, fino alla chimica analitica ad alto rischio — la purezza dei gas non è solo una scelta, ma un requisito fondamentale. Quando gas come il silano, la fosfina o il cloruro di idrogeno vengono utilizzati per realizzare microchip con dimensioni inferiori a 7 nm, la presenza di una singola molecola di umidità o di una particella metallica microscopica può comportare una perdita catastrofica di resa. Il regolatore di gas ad altissima purezza (UHP) rappresenta il guardiano fondamentale in questi sistemi, con il compito di ridurre le elevate pressioni delle bombole a livelli utilizzabili per il processo senza introdurre nemmeno un contaminante nel flusso.

Questo articolo esplora l’architettura tecnica, la scienza dei materiali e i protocolli operativi che definiscono un vero regolatore UHP e spiega perché esso costituisce la spina dorsale del controllo dei fluidi ad alta tecnologia.

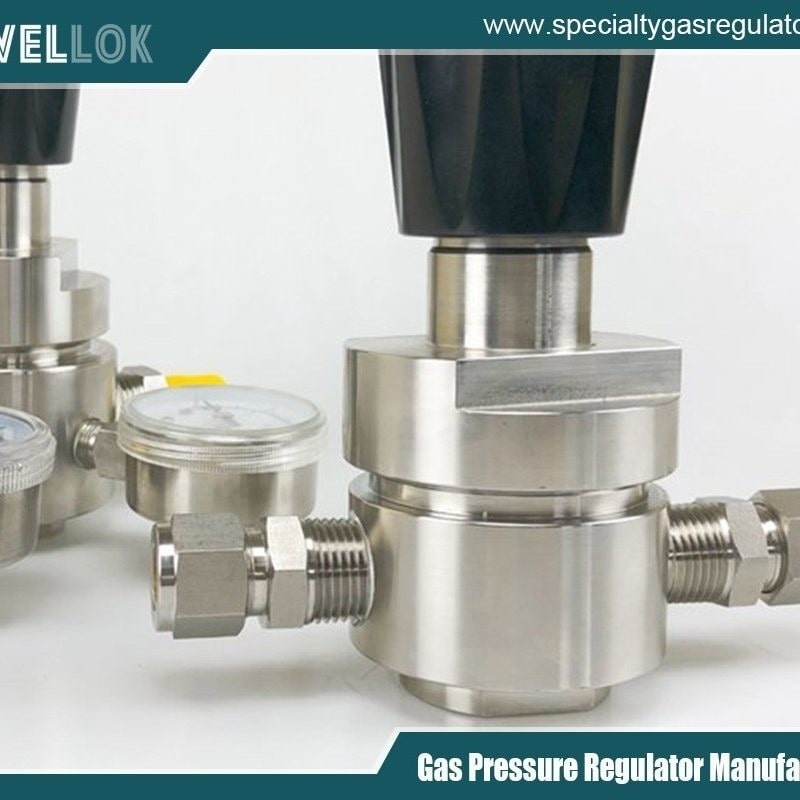

Regolatori di pressione del gas in acciaio inossidabile 316L UHP
Regolatori di pressione del gas in acciaio inossidabile 316L UHP
Integrità del materiale: lo standard VIM-VAR
La differenza più significativa tra un regolatore industriale standard e un regolatore per gas ad altissima purezza risiede nella metallurgia. I regolatori standard utilizzano spesso acciaio inossidabile 316 o ottone. I regolatori UHP, invece, impiegano acciaio inossidabile 316L VIM-VAR.

VIM (fusione a induzione sotto vuoto): questo processo fonde l’acciaio sotto vuoto per rimuovere i gas disciolti e le impurità volatili.
VAR (Vacuum Arc Remelting, rifusione ad arco sotto vuoto): l’acciaio viene rifuso per affinare ulteriormente la struttura granulare ed eliminare le inclusioni non metalliche.
Utilizzando l’acciaio VIM-VAR, i produttori garantiscono che il corpo del regolatore sia “pulito” a livello molecolare. Ciò impedisce il degassamento — il fenomeno per cui le molecole di gas intrappolate nel metallo vengono lentamente rilasciate nel gas di processo — e garantisce una resistenza alla corrosione superiore nei confronti di gas speciali aggressivi come il cloro o il bromuro di idrogeno.

Scienza delle superfici: l’importanza dell’elettrolucidatura
Anche l’acciaio di altissima qualità presenta, al microscopio, una superficie che assomiglia a una catena montuosa. Queste vette e valli microscopiche (note come “asperità”) possono intrappolare umidità e particelle.

Per risolvere questo problema, i regolatori UHP vengono sottoposti a elettrolucidatura, un processo elettrochimico che rimuove le “vette” della superficie. Un regolatore di gas ad altissima purezza di alta qualità presenta in genere una rugosità superficiale interna media (Ra) compresa tra 5 e 10 micropollici. Questa finitura a specchio garantisce:

Superficie minima: riduzione dei punti in cui l’umidità può aderire.
Strato passivo potenziato: crea un film di ossido ricco di cromo che protegge l’acciaio dagli attacchi chimici.
Spurgo più agevole: consente di liberare il sistema dall’aria atmosferica molto più rapidamente durante la sostituzione delle bombole.

Design a diaframma fissato vs. design senza fissaggio
Nelle applicazioni UHP, sicurezza e purezza sono indissolubilmente legate. La maggior parte dei regolatori UHP utilizza un design a diaframma collegato. In questa configurazione, il diaframma è collegato meccanicamente (legato) all’otturatore (la parte che si apre e si chiude per controllare il flusso).

Perché è fondamentale?
Se un regolatore viene utilizzato con un gas corrosivo o “appiccicoso”, l’otturatore potrebbe bloccarsi in posizione aperta a causa dell’accumulo di sali o di contaminazione. In un regolatore non collegato, il gas continuerebbe a fluire in modo incontrollato. In un regolatore con diaframma collegato, l’azione di ruotare la manopola per chiudere il regolatore spinge fisicamente il otturatore contro la sede, garantendo una chiusura ermetica. Si tratta di una caratteristica di sicurezza obbligatoria per la gestione di gas tossici o piroforici negli stabilimenti di produzione di semiconduttori.

Tecnologia di tenuta e integrità contro le perdite
Le perdite sono nemiche della purezza. Un regolatore per gas ad altissima purezza deve essere sigillato ermeticamente per impedire l’“infiltrazione” di ossigeno e umidità dall’aria circostante.

Guarnizioni a membrana metallo-metallo: a differenza dei regolatori industriali che utilizzano O-ring in gomma, i modelli UHP impiegano una membrana metallica fissata direttamente contro il corpo metallico. Ciò crea una tenuta permanente e ad alta integrità che non si degrada nel tempo.
Prove di tenuta all’elio: Ogni regolatore UHP viene testato utilizzando uno spettrometro di massa ad elio. Lo standard industriale per un regolatore UHP prevede un tasso di perdita inferiore a 1×10⁻⁹ atm cc/sec. Per dare un’idea, a quel tasso, ci vorrebbero oltre 30 anni perché un singolo centimetro cubo di gas fuoriesca.

Parametri prestazionali: calo di pressione e effetto della pressione di alimentazione
Una valutazione tecnica di un regolatore deve tenere conto della sua capacità di mantenere una pressione di uscita costante.

Droop: si tratta della diminuzione della pressione di uscita all’aumentare della portata. I regolatori UHP di fascia alta sono progettati con percorsi di flusso interni ottimizzati per ridurre al minimo il droop, garantendo che l’apparecchiatura di processo riceva una pressione costante indipendentemente dalla richiesta.
Effetto della pressione di alimentazione (SPE): man mano che una bombola di gas si svuota, la sua pressione di ingresso diminuisce. In molti regolatori, ciò provoca un effettivo aumento della pressione in uscita. Un regolatore di gas ad altissima purezza di alta qualità è progettato per avere un SPE inferiore all’1%, il che significa che per ogni calo di 100 psi nella bombola, la pressione in uscita varia di meno di 1 psi.

Assemblaggio e confezionamento in camera bianca
Il processo di produzione di un regolatore UHP è importante quanto la sua progettazione. L’assemblaggio deve avvenire in una camera bianca di Classe 10 o Classe 100.

Pulizia: I componenti vengono puliti utilizzando acqua deionizzata e bagni a ultrasuoni per rimuovere ogni traccia di idrocarburi e oli da lavorazione.
Spurgo: dopo l’assemblaggio, i regolatori vengono spurgati con azoto ad alta purezza per rimuovere l’umidità residua.
Confezionamento: vengono inseriti in un doppio sacchetto di nylon o polietilene e termosaldati. Ciò garantisce che, quando un ingegnere in uno stabilimento di produzione di semiconduttori apre la confezione, il regolatore sia pulito come il giorno in cui è stato fabbricato.

Applicazioni nell’industria moderna
Il regolatore di gas ad altissima purezza è il componente fondamentale per diversi sistemi critici:

Armadi per gas: Regolazione dei gas speciali ad alta pressione alla fonte.
Scatole di distribuzione delle valvole (VMB): Forniscono il controllo della pressione nel punto di utilizzo per molteplici strumenti di processo.
Strumentazione analitica: garantisce un flusso stabile del gas vettore per i sistemi di gascromatografia (GC) e ICP-MS, dove le fluttuazioni di pressione possono portare a dati imprecisi.
produttori di collettori di commutazione per bombole di gas
produttori di collettori di commutazione per bombole di gas
Conclusione

Il regolatore di gas ad altissima purezza è molto più di una semplice valvola; è un capolavoro di ingegneria di precisione. Combinando metallurgia avanzata, trattamenti elettrochimici delle superfici e rigorosi protocolli di collaudo delle perdite, questi dispositivi consentono all’industria moderna di gestire i gas più pericolosi e sensibili al mondo con assoluta sicurezza e purezza.

Man mano che ci avviciniamo a nodi semiconduttori sempre più piccoli e a tecnologie di energia solare più efficienti, la richiesta di prestazioni ancora più elevate da parte di questi regolatori non potrà che aumentare, stimolando ulteriori innovazioni nel campo del controllo dei fluidi UHP.
