Regolatore di pressione per N₂O ad alta purezza per applicazioni CVD e ALD nel settore dei semiconduttori

{{{sourceTextContent.subTitle}}}

Regolatore di pressione per N₂O ad alta purezza per applicazioni CVD e ALD nel settore dei semiconduttori

{{{sourceTextContent.description}}}

Nella produzione avanzata di semiconduttori, i gas di processo svolgono un ruolo fondamentale nel determinare la qualità dei wafer, le prestazioni dei dispositivi e la resa produttiva. Tra questi gas speciali, il protossido di azoto (N₂O) è diventato un gas di processo essenziale, ampiamente utilizzato nelle applicazioni di deposizione chimica da vapore (CVD) e di deposizione a strati atomici (ALD) per la formazione di film sottili, i processi di ossidazione e la fabbricazione di strati dielettrici.

Man mano che i dispositivi a semiconduttori continuano a ridursi di dimensioni verso nodi tecnologici avanzati, i requisiti per i sistemi di erogazione del gas sono diventati sempre più esigenti. Anche livelli estremamente bassi di contaminazione, fluttuazioni di pressione o generazione di particelle possono influire negativamente sull’uniformità della deposizione e sull’affidabilità dei dispositivi. Pertanto, un regolatore di pressione per N₂O ad alta purezza è un componente fondamentale progettato per fornire un controllo della pressione stabile, preciso e privo di contaminazioni per le apparecchiature di processo dei semiconduttori.

Un regolatore di pressione per N₂O di grado semiconduttore deve soddisfare requisiti rigorosi, tra cui la selezione di materiali di purezza ultraelevata, un’integrità superiore contro le perdite, una bassa generazione di particelle, un’elevata stabilità di pressione e la compatibilità con ambienti contenenti gas corrosivi o reattivi. Questi regolatori avanzati sono ampiamente integrati nei sistemi di erogazione di gas UHP, negli armadi per gas, nelle apparecchiature CVD, nei sistemi ALD e negli impianti di produzione di semiconduttori.

Valvola di riduzione della pressione con membrana in acciaio inossidabile 316L ad altissima purezza
1. Il ruolo del gas N₂O nei processi CVD e ALD dei semiconduttori
Il protossido di azoto (N₂O) è comunemente utilizzato nella produzione di semiconduttori grazie alla sua forte capacità di ossidazione e alla stabilità chimica in condizioni di processo controllate.

Nelle applicazioni CVD, l’N₂O viene spesso utilizzato come fonte di ossigeno o agente ossidante durante i processi di deposizione di film sottili. Contribuisce alla formazione di materiali quali:

Ossido di silicio (SiO₂)
Ossinitruro di silicio (SiON)
Film dielettrici ad alta costante dielettrica (High-k)
Strati di ossidi metallici
Durante i processi ALD, l’N₂O può fungere da ossidante reattivo per una deposizione precisa strato per strato. La tecnologia ALD richiede un controllo estremamente accurato degli impulsi di gas, poiché lo spessore del film viene controllato su scala atomica.

Qualsiasi instabilità nella pressione del flusso di N₂O può comportare:

Spessore del film non uniforme
Scarsa uniformità tra i wafer
Aumento della densità dei difetti
Riduzione delle prestazioni dei dispositivi a semiconduttori
Pertanto, il mantenimento di una pressione di erogazione dell’N₂O stabile è essenziale per ottenere risultati di deposizione di alta qualità.

Un regolatore di pressione dell’N₂O ad alte prestazioni garantisce che la pressione del gas rimanga costante dalla fonte di gas alla camera di processo, consentendo ai produttori di semiconduttori di mantenere un controllo preciso del processo.

2. Perché sono necessari regolatori di pressione per N₂O ad alta purezza
I regolatori di pressione industriali standard non sono adatti alle applicazioni nel settore dei semiconduttori perché possono introdurre fonti di contaminazione quali:

Particelle metalliche
Residui di idrocarburi
Umidità
Contaminazione da ossigeno
Prodotti di corrosione interna
La produzione di semiconduttori richiede ambienti gassosi estremamente puliti. Il regolatore è direttamente esposto a gas N₂O ad elevata purezza, il che significa che ogni superficie interna può potenzialmente influire sulla qualità del processo.

Un regolatore di pressione per N₂O di grado semiconduttore è progettato specificatamente con:

Materiali ad altissima purezza
I componenti a contatto con il gas sono tipicamente realizzati in:

Acciaio inossidabile 316L
Acciaio inossidabile VIM-VAR
Acciaio inossidabile elettrolucidato
Materiali di tenuta ad alte prestazioni
Questi materiali garantiscono un’eccellente resistenza alla corrosione e riducono al minimo la contaminazione metallica.

Elevata finitura superficiale
Le superfici interne sono comunemente elettrolucidate per ottenere:

Una ridotta adesione delle particelle
Una maggiore purezza del gas
Un minore assorbimento di umidità
Migliori prestazioni di spurgo
Le applicazioni tipiche nel settore dei semiconduttori richiedono livelli di rugosità superficiale interna quali:

Ra ≤ 0,25 μm
Ra ≤ 0,13 μm per applicazioni UHP avanzate
Basse prestazioni di perdita
Un regolatore di pressione di N₂O affidabile deve mantenere tassi di perdita estremamente bassi per prevenire l’esposizione a gas pericolosi e garantire la stabilità del processo.

I regolatori avanzati per semiconduttori offrono tipicamente:

Prove di tenuta all’elio
Tenuta con diaframma metallico
Tassi di perdita inferiori agli standard del settore dei semiconduttori
3. Caratteristiche progettuali chiave dei regolatori di N₂O per semiconduttori
3.1 Tecnologia a diaframma metallico
Una delle caratteristiche più importanti di un regolatore di N₂O ad alta purezza è l’uso di un meccanismo di rilevamento con diaframma metallico.

A differenza dei regolatori convenzionali che utilizzano diaframmi in elastomero, i modelli con diaframma metallico offrono:

Contaminazione pari a zero da materiali in gomma
Migliore compatibilità chimica
Maggiore durata
Maggiore sensibilità alla pressione
I materiali comunemente utilizzati per i diaframmi includono:

Acciaio inossidabile 316L
Leghe a base di nichel
Superleghe a base di cobalto
Il diaframma separa il meccanismo di rilevamento dal gas di processo, garantendo il mantenimento della purezza del gas.

3.2 Regolazione della pressione monostadio e bistadio
I diversi processi dei semiconduttori richiedono diverse configurazioni di controllo della pressione.

Regolatori monostadio
I regolatori monostadio sono comunemente utilizzati quando:

La pressione alla fonte del gas è relativamente stabile
È richiesta una semplice riduzione della pressione
L’efficienza in termini di costi è importante
Vantaggi:

Struttura compatta
Facile manutenzione
Risposta rapida
Regolatori a due stadi
I regolatori di pressione a due stadi garantiscono una stabilità della pressione in uscita superiore.

Sono preferiti per:

Sistemi ALD
Processi CVD avanzati
Produzione critica di semiconduttori
I vantaggi includono:

Riduzione delle fluttuazioni di pressione
Migliore compensazione della pressione in ingresso
Maggiore ripetibilità del processo
Per gli stabilimenti avanzati di produzione di semiconduttori, i regolatori di N₂O ad alta purezza a due stadi sono spesso la soluzione preferita.

4. Stabilità della pressione e prestazioni di controllo della portata
Nei processi di deposizione dei semiconduttori, la stabilità della pressione influisce direttamente sulla precisione della portata del gas.

Un regolatore di pressione per N₂O di alta qualità deve garantire:

Eccellente precisione di regolazione della pressione
Una pressione di uscita stabile contribuisce a mantenere:

Condizioni di reazione dei precursori costanti
Velocità di crescita del film uniformi
Lavorazione ripetibile dei wafer
Basse caratteristiche di calo di pressione
Il calo di pressione si verifica quando la pressione di uscita diminuisce all’aumentare della richiesta di gas.

I regolatori avanzati riducono al minimo il calo di pressione grazie a:

Progettazione ottimizzata della sede della valvola
Strutture delle valvole bilanciate
Rilevamento di precisione tramite diaframma
Tempo di risposta rapido
Durante i cicli ALD, possono verificarsi impulsi di gas nell’ordine dei millisecondi. Il regolatore deve rispondere rapidamente alle variazioni di pressione per mantenere un’erogazione accurata del gas.

5. Applicazioni dei regolatori di pressione dell’N₂O nelle apparecchiature per semiconduttori
I regolatori di N₂O ad alta purezza sono ampiamente utilizzati in vari sistemi per semiconduttori.

5.1 Sistemi di erogazione del gas CVD
Le apparecchiature CVD richiedono un’erogazione di gas continua e stabile per le reazioni di deposizione.

I regolatori di N₂O sono installati in:

Armadi per gas
Pannelli per gas
Scatole di distribuzione delle valvole (VMB)
Linee di alimentazione delle apparecchiature di processo
Garantiscono un controllo accurato della pressione prima che i gas entrino nella camera di deposizione.

5.2 Sistemi di erogazione del gas ALD
I processi ALD richiedono una gestione del gas estremamente precisa, poiché ogni ciclo di deposizione dipende dal dosaggio accurato dei precursori.

I regolatori di N₂O garantiscono:

Erogazione precisa dell’ossidante
Pressione di impulso stabile
Maggiore uniformità del film
Riduzione della variabilità del processo
Le applicazioni includono:

Dispositivi logici a semiconduttori
Chip di memoria
Transistor a film sottile
Tecnologie avanzate di packaging

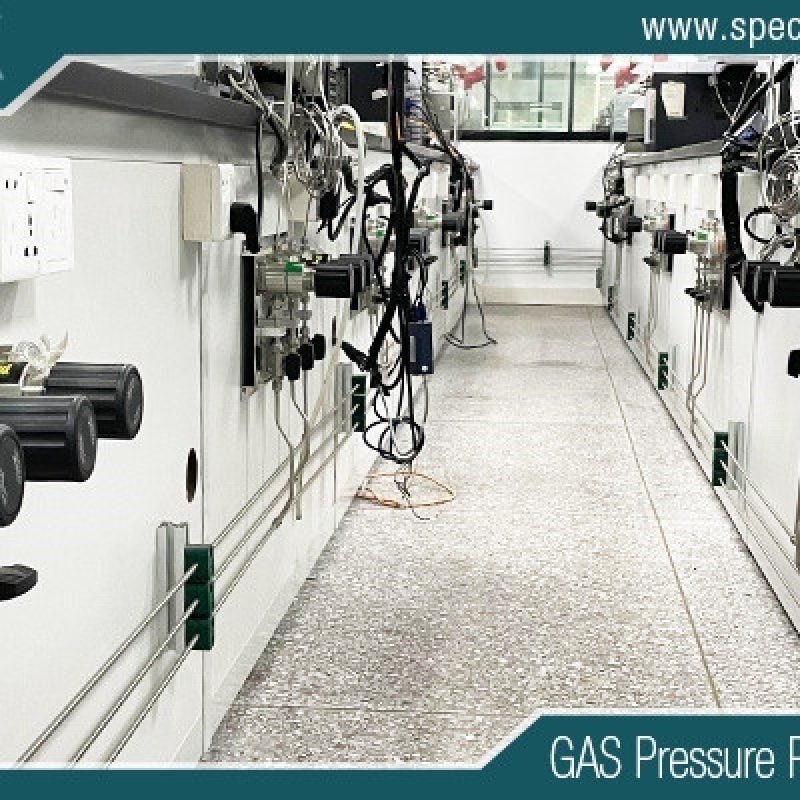

5.3 Armadi per gas per semiconduttori
Gli armadi per gas garantiscono lo stoccaggio e la distribuzione in sicurezza dei gas speciali.

Un armadio per gas N₂O integra tipicamente:

Regolatore di pressione ad alta purezza
Valvole pneumatiche
Sistemi di spurgo
Dispositivi di monitoraggio della pressione
Sistemi di rilevamento dei gas
Il regolatore di pressione funge da punto di controllo critico tra la bombola del gas e le apparecchiature di processo a valle.

6. Selezione dei materiali per i regolatori di pressione dell’N₂O
La selezione dei materiali è essenziale poiché l’N₂O può reagire con materiali non idonei in determinate condizioni operative.

I materiali tipici utilizzati per i regolatori di grado semiconduttore includono:

Acciaio inossidabile 316L
Vantaggi:

Eccellente resistenza alla corrosione
Elevata resistenza meccanica
Compatibilità con i semiconduttori
Facile elettrolucidatura
Acciaio inossidabile VIM-VAR
Per applicazioni che richiedono purezza ultraelevata, l’acciaio inossidabile fuso sotto vuoto offre:

Maggiore uniformità del materiale
Minore presenza di impurità
Qualità superficiale superiore
Leghe a base di nichel
Utilizzate in ambienti chimici estremi in cui è richiesta una maggiore resistenza alla corrosione.

7. Considerazioni di sicurezza per il controllo della pressione del gas N₂O
Sebbene l’N₂O sia ampiamente utilizzato nella produzione di semiconduttori, è fondamentale maneggiarlo in modo corretto.

Un regolatore di pressione affidabile migliora la sicurezza garantendo:

Prevenzione delle perdite
Una tenuta ad alta integrità riduce la possibilità di fughe di gas pericolosi.

Gestione stabile della pressione
La pressione controllata previene:

Danni alle apparecchiature
Interruzioni del processo
Instabilità nell’erogazione del gas
Spurgo affidabile
I regolatori ad alta purezza supportano cicli di spurgo efficienti, riducendo la contaminazione incrociata tra i gas.

8. Come selezionare il regolatore di pressione di N₂O più adatto per le applicazioni nel settore dei semiconduttori
Nella scelta di un regolatore di N₂O, gli ingegneri del settore dei semiconduttori dovrebbero considerare diversi parametri importanti.

Compatibilità con il gas
Verificare che tutti i materiali a contatto con il gas siano compatibili con l’impiego di N₂O.

Requisiti di purezza
Scegliere regolatori progettati per:

Gas di grado semiconduttore
Sistemi di erogazione di gas UHP
Ambienti in camera bianca
Intervallo di pressione
Considerare:

Pressione della bombola
Pressione di uscita richiesta
Requisiti della camera di processo
Portata
Il regolatore deve corrispondere alla portata di gas richiesta.

Tipo di connessione
Le connessioni comuni nel settore dei semiconduttori includono:

Raccordi VCR
Connessioni saldate UHP
Raccordi per tubi ad alta purezza
Trattamento superficiale
Per applicazioni avanzate nel settore dei semiconduttori, si raccomandano superfici elettrolucidate.

9. Vantaggi dell’utilizzo di regolatori di pressione per N₂O ad alta purezza
L’utilizzo di un regolatore di pressione per N₂O di grado semiconduttore offre numerosi vantaggi:

Maggiore stabilità del processo
Una pressione del gas stabile migliora la ripetibilità della deposizione.

Maggiore resa dei wafer
La riduzione della contaminazione comporta un minor numero di difetti e una maggiore efficienza produttiva.

Maggiore durata delle apparecchiature
I materiali di alta qualità riducono la corrosione e le esigenze di manutenzione.

Migliore compatibilità con le camere bianche
La bassa generazione di particelle favorisce gli ambienti avanzati di produzione di semiconduttori.

Maggiore sicurezza
Un controllo affidabile della pressione riduce i rischi operativi.

10. Tendenze future dello sviluppo della tecnologia di controllo della pressione dell’N₂O
Man mano che la tecnologia dei semiconduttori avanza verso nodi di processo sempre più piccoli, i requisiti di erogazione del gas continueranno ad aumentare.

I futuri regolatori di pressione dell’N₂O si concentreranno su:

Standard di purezza più elevati
Gli stabilimenti di produzione avanzati richiedono livelli di contaminazione ancora più bassi.

Monitoraggio intelligente
L’integrazione con:

Sensori di pressione
Sistemi di comunicazione digitale
Controllo automatizzato dei processi
consentirà il monitoraggio in tempo reale.

Design compatto per l’erogazione del gas
Le moderne apparecchiature per semiconduttori richiedono componenti di controllo del gas più piccoli ed efficienti.

Maggiore affidabilità
Intervalli di manutenzione più lunghi e una maggiore durata diventeranno sempre più importanti.

Regolatori di pressione per gas ad altissima purezza
Conclusione
Un regolatore di pressione per N₂O ad elevata purezza destinato alle applicazioni CVD e ALD nel settore dei semiconduttori è un componente fondamentale per garantire un'erogazione del gas precisa, affidabile e priva di contaminazioni. Grazie alla tecnologia avanzata a membrana metallica, ai materiali ad altissima purezza, alle prestazioni di tenuta superiori e alle capacità di controllo preciso della pressione, questi regolatori assicurano un funzionamento stabile negli ambienti esigenti della produzione di semiconduttori.

Per i processi CVD e ALD, in cui anche minime variazioni possono influire sulla qualità del film e sulle prestazioni dei dispositivi, la scelta del regolatore di pressione N₂O corretto è essenziale. I produttori di semiconduttori e i fornitori di apparecchiature dovrebbero dare la priorità ai regolatori progettati specificamente per applicazioni con gas UHP, caratterizzati da una struttura in acciaio inossidabile 316L elettrolucidato, basse perdite e un’eccellente stabilità di pressione.

Man mano che i processi dei semiconduttori continuano ad evolversi, i regolatori di pressione per N₂O ad alte prestazioni rimarranno una tecnologia fondamentale a supporto della produzione di chip di nuova generazione, dei sistemi di deposizione avanzati e della produzione di semiconduttori ad alto rendimento.

Per ulteriori informazioni sui regolatori di pressione per N₂O ad alta purezza destinati alle applicazioni CVD e ALD nel settore dei semiconduttori, è possibile visitare il sito di Jewellok all’indirizzo https://www.specialtygasregulator.com/product-category/specialty-gas-cabinet/.
