Sistemi di erogazione di sostanze chimiche ad alta purezza (CDU) per applicazioni di alimentazione di sostanze chimiche nei processi a umido dei semiconduttori

{{{sourceTextContent.subTitle}}}

Sistemi di erogazione di sostanze chimiche ad alta purezza (CDU) per applicazioni di alimentazione di sostanze chimiche nei processi a umido dei semiconduttori

{{{sourceTextContent.description}}}

Nella moderna produzione di semiconduttori, la purezza dei processi, la stabilità chimica e il controllo preciso dell’erogazione dei fluidi sono fattori essenziali che incidono direttamente sulla resa dei wafer, sull’affidabilità dei dispositivi e sull’efficienza produttiva. Con la continua evoluzione dei nodi di processo dei semiconduttori verso tecnologie avanzate inferiori ai 5 nm, gli standard di controllo della contaminazione negli ambienti di lavorazione a umido sono diventati sempre più rigorosi.

Gli strumenti per i processi a umido dei semiconduttori si affidano in larga misura a sistemi di erogazione di sostanze chimiche ultrapure per trasportare in modo sicuro e costante le sostanze chimiche aggressive utilizzate nei processi. Tra questi sistemi, l’unità di erogazione delle sostanze chimiche (CDU) è diventata un sottosistema fondamentale per la gestione dell’approvvigionamento di sostanze chimiche ad alta purezza nei banchi di lavorazione a umido dei semiconduttori, negli strumenti di pulizia, nelle apparecchiature di incisione e nelle applicazioni di preparazione delle superfici.

Un sistema CDU ad alte prestazioni garantisce un dosaggio preciso delle sostanze chimiche, una regolazione stabile della pressione, una gestione dei fluidi priva di contaminazioni e una distribuzione sicura delle sostanze chimiche su più strumenti di processo. Progettati specificamente per ambienti di semiconduttori ad alta purezza, i sistemi CDU svolgono un ruolo fondamentale nel mantenere la ripetibilità del processo, ridurre al minimo la generazione di particelle e supportare applicazioni chimiche a umido avanzate.

Questo articolo approfondisce l’architettura tecnica, i principi di progettazione, i componenti chiave, la scelta dei materiali e i vantaggi prestazionali dei sistemi CDU ad alta purezza per le applicazioni di alimentazione chimica nelle apparecchiature a umido per semiconduttori.

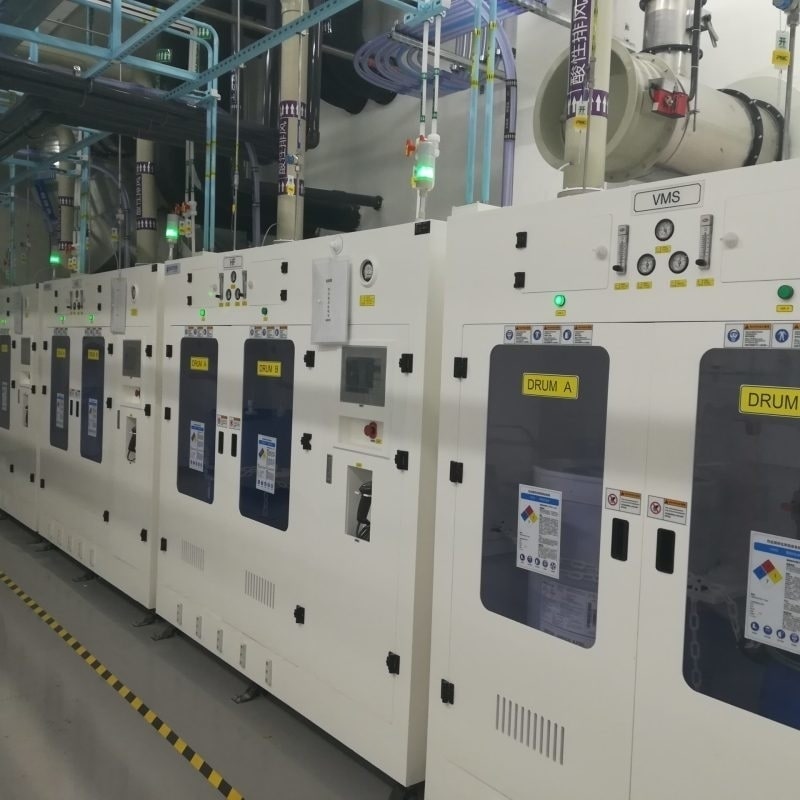

Apparecchiature per l’erogazione automatica di liquidi chimici
Sfide nell’alimentazione chimica dei processi a umido per semiconduttori
La lavorazione a umido dei semiconduttori comporta numerosi trattamenti chimici critici utilizzati durante la fabbricazione dei wafer, tra cui:

Pulizia dei wafer
Rimozione dell’ossido
Rimozione del fotoresist
Condizionamento della superficie
Incisione chimica
Rimozione della contaminazione metallica
Pulizia dalle particelle
Passivazione della superficie
Queste applicazioni utilizzano comunemente sostanze chimiche altamente corrosive e sensibili quali:

Acido fluoridrico (HF)
Acido solforico (H₂SO₄)
Acido nitrico (HNO₃)
Acido cloridrico (HCl)
Idrossido di ammonio (NH₄OH)
Perossido di idrogeno (H₂O₂)
Acqua deionizzata all’ozono
Agente di incisione dell’ossido tamponato (BOE)
Soluzioni di pulizia SC1 / SC2
I sistemi di erogazione chimica che gestiscono questi fluidi devono affrontare diverse sfide tecniche:

Requisiti di purezza ultraelevata
Anche una contaminazione in tracce a livello di parti per miliardo (ppb) può causare difetti nei wafer, contaminazione metallica o generazione di particelle, con conseguente riduzione della resa e guasti ai dispositivi.

Requisiti di compatibilità chimica
Acidi aggressivi, ossidanti e soluzioni alcaline richiedono materiali a contatto con il fluido altamente resistenti alla corrosione, in grado di sopportare un’esposizione chimica a lungo termine.

Controllo preciso della portata e della pressione
La ripetibilità dei processi dei semiconduttori dipende da portate chimiche stabili, da una pressione costante e da tempi di erogazione accurati.

Sicurezza e prevenzione delle perdite
Le sostanze chimiche pericolose richiedono protezioni di sicurezza ridondanti, meccanismi di rilevamento delle perdite, strategie di contenimento e funzioni automatizzate di arresto di emergenza.

Queste condizioni operative impegnative richiedono sistemi CDU altamente ingegnerizzati, ottimizzati specificamente per gli ambienti di erogazione di sostanze chimiche per semiconduttori.

Che cos’è un’unità di erogazione chimica (CDU)?
Un’unità di erogazione chimica (CDU) è una piattaforma integrata di gestione dei fluidi utilizzata per immagazzinare, regolare, filtrare, monitorare e distribuire sostanze chimiche di processo ad alta purezza alle apparecchiature di lavorazione a umido dei semiconduttori.

La CDU funge da stazione di controllo intermedia tra i sistemi di approvvigionamento di sostanze chimiche sfuse e gli strumenti per semiconduttori nel punto di utilizzo.

Le sue funzioni principali includono:

Stoccaggio tampone delle sostanze chimiche
Regolazione della pressione
Stabilizzazione della portata
Gestione della filtrazione
Controllo del degassamento
Monitoraggio delle sostanze chimiche
Distribuzione a più strumenti
Protezione con interblocco di sicurezza
Controllo automatizzato dell’erogazione delle sostanze chimiche
Un’architettura tipica di una CDU per semiconduttori integra diversi moduli funzionali in un gruppo compatto, compatibile con le camere bianche.

Architettura del sistema CDU ad alta purezza
Un sistema CDU per semiconduttori è tipicamente costituito da diversi sottosistemi integrati.

Interfaccia di alimentazione delle sostanze chimiche
La CDU riceve le sostanze chimiche da:

Sistemi di erogazione di sostanze chimiche sfuse
Serbatoi giornalieri
Armadi per sostanze chimiche
Stazioni di trasferimento da fusti
Reti centrali di distribuzione delle sostanze chimiche
La configurazione dell’ingresso deve garantire la protezione della purezza a circuito chiuso per impedire la contaminazione atmosferica e l’intrusione di umidità.

Modulo serbatoio per sostanze chimiche ad alta purezza
Il serbatoio per sostanze chimiche funge da camera di stoccaggio intermedio e di tamponamento.

Le considerazioni chiave di progettazione includono:

Bassa generazione di particelle
Riduzione al minimo dei tratti morti
Finiture lisce delle superfici interne
Compatibilità chimica
Integrazione del monitoraggio del livello
I sistemi CDU avanzati utilizzano spesso:

Serbatoi in PFA
Serbatoi in PVDF
Serbatoi in fluoropolimero ad alta purezza
Questi materiali offrono un’eccellente resistenza all’esposizione ad acidi forti, ossidanti e solventi.

Sezione di controllo della pressione e delle pompe
Il trasporto accurato delle sostanze chimiche richiede una gestione della pressione del fluido altamente stabile.

Le tecnologie comuni delle pompe per le CDU dei semiconduttori includono:

Pompe a membrana
Pompe a doppia membrana azionate ad aria (AODD)
Pompe ad accoppiamento magnetico
Pompe a soffietto
Pompe centrifughe ad alta purezza
I sistemi di controllo della pressione possono integrare:

Trasduttori di pressione
Regolatori di precisione
Smorzatori di pulsazioni
Algoritmi di controllo a circuito chiuso
Il mantenimento di una pressione di erogazione costante è essenziale per l’uniformità del processo e l’ottimizzazione del consumo di sostanze chimiche.

Modulo di filtrazione ultrapura
La filtrazione rappresenta una delle funzioni più critiche per il controllo della contaminazione all’interno dei sistemi CDU.

Le fasi tipiche di filtrazione includono:

Prefiltrazione
Filtrazione finale
Filtrazione al punto d’uso
Le classazioni comuni dei filtri includono:

0,2 μm
0,1 μm
Ultrafiltrazione a 50 nm
Le tecnologie di filtrazione avanzate aiutano a rimuovere:

Particelle
Contaminanti gelatinosi
Impurità metalliche
Sottoprodotti della decomposizione chimica
Gli alloggiamenti dei filtri ad alta purezza sono comunemente realizzati in:

PFA
PTFE
PVDF
Polipropilene ad alta purezza
Sistema di misurazione e monitoraggio della portata
I moderni sistemi CDU incorporano strumentazione in tempo reale per il monitoraggio e il controllo del processo.

I sensori integrati possono includere:

Misuratori di portata
Sensori di pressione
Sensori di temperatura
Analizzatori di conducibilità
Rilevatori di perdite
Trasmettitori di livello dei serbatoi
Il monitoraggio in tempo reale consente:

Diagnostica di processo
Manutenzione preventiva
Generazione di allarmi
Controllo automatizzato delle ricette
Monitoraggio del consumo di sostanze chimiche
Le piattaforme CDU avanzate supportano spesso protocolli di comunicazione digitale, tra cui:

SECS/GEM
Ethernet/IP
Modbus TCP
Integrazione PLC
Scelta dei materiali per i sistemi CDU per semiconduttori ad alta purezza
La compatibilità dei materiali è uno dei criteri di progettazione più importanti per le apparecchiature di erogazione di sostanze chimiche per semiconduttori.

La contaminazione da metalli, i prodotti di corrosione e le sostanze estraibili devono essere ridotti al minimo per mantenere l’integrità del processo.

I materiali comunemente a contatto con il fluido nelle CDU per semiconduttori includono:

PFA (perfluoroalcossi alcano)
Il PFA è ampiamente riconosciuto come il materiale preferito per la gestione delle sostanze chimiche a umido nei semiconduttori.

I vantaggi includono:

Eccellente resistenza chimica
Livelli di sostanze estraibili estremamente bassi
Resistenza alle alte temperature
Prestazioni di purezza superiori
Superfici interne lisce
Il PFA è comunemente utilizzato per:

Tubi
Valvole
Serbatoi
Collettori
Componenti delle pompe
PTFE (politetrafluoroetilene)
Il PTFE offre un’eccezionale resistenza alla corrosione in presenza di un’ampia gamma di sostanze chimiche aggressive.

Le applicazioni tipiche includono:

Sedi delle valvole
Guarnizioni
Rivestimenti
Guarnizioni di tenuta
PVDF (polivinilidenfluoruro)
Il PVDF offre elevate prestazioni meccaniche unite a un’eccellente resistenza chimica.

Le applicazioni tipiche delle CDU includono:

Sistemi di tubazioni
Serbatoi
Corpi valvola
Componenti strutturali
Acciaio inossidabile ad alta purezza
Sebbene i fluoropolimeri dominino il settore della gestione di sostanze chimiche corrosive a contatto con il fluido, l’acciaio inossidabile elettrolucidato può comunque essere utilizzato per applicazioni chimiche compatibili selezionate e per assemblaggi strutturali non a contatto con il fluido.

Automazione e controllo intelligente delle CDU
L’industria dei semiconduttori richiede sempre più piattaforme intelligenti di erogazione di sostanze chimiche in grado di supportare gli ambienti di produzione dell’Industria 4.0.

I moderni sistemi CDU integrano comunemente:

Automazione basata su PLC
I controllori logici programmabili consentono:

Sequenze automatizzate delle valvole
Gestione delle ricette
Controllo delle pompe
Gestione degli allarmi
Esecuzione della logica di sicurezza
Interfaccia uomo-macchina (HMI)
I sistemi HMI con touchscreen offrono agli operatori:

Visualizzazione del processo
Notifiche di allarme
Diagnostica di sistema
Configurazione dei parametri
Monitoraggio dei trend storici
Funzioni di manutenzione predittiva
Le piattaforme CDU avanzate supportano l’analisi predittiva attraverso il monitoraggio continuo di:

Pressione differenziale dei filtri
Condizioni operative delle pompe
Andamenti delle prestazioni di flusso
Tassi di consumo delle sostanze chimiche
Queste funzionalità contribuiscono a ridurre i tempi di fermo non pianificati e a ottimizzare la pianificazione della manutenzione.

Progettazione di sicurezza nei sistemi CDU per semiconduttori
Poiché le sostanze chimiche utilizzate nei processi a umido dei semiconduttori sono altamente pericolose, la progettazione di sicurezza delle CDU è obbligatoria.

Le funzioni di sicurezza critiche includono tipicamente:

Sistemi di rilevamento delle perdite
I sensori di perdita integrati consentono il rilevamento rapido di:

Fuoriuscite di sostanze chimiche
Guasti alle linee
Degradazione delle guarnizioni
Perdite dai raccordi
Progettazione del contenimento secondario
I vassoi di contenimento delle sostanze chimiche e gli armadi chiusi impediscono il rilascio accidentale di sostanze chimiche negli ambienti delle camere bianche.

Interblocchi di arresto di emergenza
Gli interblocchi automatici possono isolare immediatamente il flusso di sostanze chimiche al rilevamento di:

Anomalie di pressione
Allarmi di perdita
Guasti alle pompe
Attivazione dell’arresto di emergenza
Integrazione di ventilazione e scarico
Una corretta progettazione dello scarico favorisce:

La rimozione dei vapori
La mitigazione dei gas corrosivi
La protezione dell’operatore
Conformità normativa
Vantaggi dei sistemi CDU ad alta purezza nelle applicazioni con apparecchiature a umido per semiconduttori
L’implementazione di sistemi CDU avanzati offre significativi vantaggi operativi e di processo.

Maggiore stabilità di processo
L’erogazione stabile delle sostanze chimiche migliora l’uniformità del processo e la ripetibilità da wafer a wafer.

Riduzione del rischio di contaminazione
I percorsi dei fluidi ad alta purezza riducono al minimo la generazione di particelle e la contaminazione chimica.

Miglioramento della resa produttiva
La gestione precisa delle sostanze chimiche contribuisce direttamente ad aumentare la resa nella produzione di semiconduttori.

Maggiore affidabilità delle apparecchiature
La solida progettazione delle CDU riduce la frequenza della manutenzione e le interruzioni di produzione non pianificate.

Integrazione flessibile delle apparecchiature
I design modulari delle CDU consentono un’implementazione scalabile su varie piattaforme di processo a umido.

Tendenze di sviluppo future
L’evoluzione della produzione di semiconduttori sta guidando una continua innovazione nella tecnologia delle CDU.

Le tendenze future includono:

Piattaforme CDU intelligenti
Si prevede che la diagnostica basata sull’intelligenza artificiale e il monitoraggio tramite gemello digitale miglioreranno le capacità di manutenzione predittiva.

Innovazione avanzata nei materiali
I fluoropolimeri di nuova generazione e i materiali a bassissimo contenuto di sostanze estraibili miglioreranno ulteriormente le prestazioni in termini di purezza.

Architettura modulare compatta
I progetti delle CDU a basso ingombro soddisferanno i crescenti requisiti di densità degli stabilimenti di produzione.

Ottimizzazione della sostenibilità
I futuri sistemi CDU punteranno su:

Riduzione degli scarti chimici
Minor consumo energetico
Risparmio idrico
Integrazione del riciclaggio dei prodotti chimici

Scatola collettore valvole gas sih4
Conclusione
I sistemi CDU (Chemical Dispense Unit) ad alta purezza sono componenti essenziali nell’infrastruttura di approvvigionamento chimico per i processi a umido dei semiconduttori. Poiché le geometrie dei dispositivi a semiconduttori continuano a ridursi e le tolleranze di contaminazione diventano sempre più rigorose, i requisiti prestazionali delle CDU si stanno evolvendo rapidamente.

Grazie alla selezione di materiali avanzati, al controllo di precisione dei fluidi, all’automazione intelligente e a una rigorosa progettazione della sicurezza, i moderni sistemi CDU garantiscono l’affidabilità, la purezza e l’uniformità di processo richieste per le applicazioni delle apparecchiature a umido nel settore dei semiconduttori.

Per i produttori di semiconduttori che perseguono una resa più elevata, un controllo migliorato della contaminazione e capacità di processo avanzate, investire in una tecnologia CDU ottimizzata ad alta purezza rappresenta un passo fondamentale verso l’eccellenza nella produzione di semiconduttori di prossima generazione.
