Nel campo della distribuzione di gas speciali e ad alta purezza, la regolazione dello xeno presenta sfide uniche che richiedono un’ingegneria di precisione. Lo xeno, un gas nobile con applicazioni che spaziano dalla diagnostica per immagini alla produzione di semiconduttori, fino alla propulsione avanzata e alla ricerca scientifica, richiede sistemi di gestione che garantiscano la massima purezza, una portata costante e prestazioni affidabili. Questo articolo approfondisce le specifiche tecniche, la filosofia di progettazione e i vantaggi operativi di un regolatore specializzato per lo xeno che incorpora due caratteristiche fondamentali: valvole a passaggio totale (o a flusso totale) e una finitura elettrolucidata. Esploreremo come la sinergia di questi elementi dia vita a un regolatore in grado di ridurre la contaminazione, minimizzare la caduta di pressione e garantire un controllo senza pari per i processi critici basati sullo xeno.

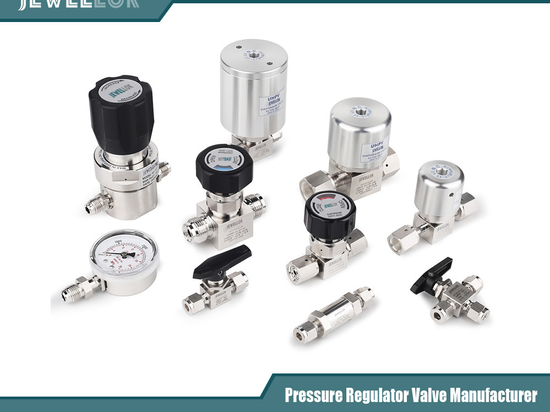

Valvole per bombole di gas ad altissima purezza
Valvole per bombole di gas ad altissima purezza
1. L’imperativo della gestione dello xeno
Lo xeno è un peso massimo tra i gas nobili, sia in senso letterale che figurato. Con la sua elevata massa atomica e l’eccezionale stabilità chimica, è inestimabile in applicazioni in cui le prestazioni non possono essere compromesse. In ambito medico, lo xeno è utilizzato come mezzo di contrasto nella risonanza magnetica avanzata e come anestetico. Nell’industria dei semiconduttori, viene impiegato nell’incisione al plasma per i chip di nuova generazione. Nel settore aerospaziale, funge da propellente per i propulsori ionici nel mantenimento della posizione dei satelliti. Ciascuna di queste applicazioni presenta un’esigenza comune: lo xeno deve essere convogliato dalla bombola di stoccaggio ad alta pressione al punto di utilizzo senza degrado, contaminazione o fluttuazioni.

Un regolatore industriale standard è spesso insufficiente per questo compito. I modelli tradizionali possono generare turbolenze, creare sacche in cui si intrappolano le impurità e contribuire a cadute di pressione che compromettono la stabilità del processo. La soluzione risiede in un regolatore appositamente progettato che affronta questi problemi a livello di progettazione di base. L’integrazione di valvole a passaggio totale e di una finitura elettrolucidata rappresenta un approccio olistico per raggiungere i più elevati standard di integrità nell’erogazione del gas.

2. Caratteristica progettuale fondamentale: valvole a passaggio totale (Full Port)
La valvola è il cuore di qualsiasi regolatore, in quanto controlla il flusso di gas dall’ingresso ad alta pressione all’uscita regolata a bassa pressione. In un design a passaggio totale, questo meccanismo di controllo è ottimizzato per ridurre al minimo la restrizione del flusso.

2.1. Progettazione e principio di funzionamento
Una valvola a passaggio totale, talvolta denominata valvola a passaggio libero, è dotata di un orifizio interno e di un meccanismo di tenuta (come uno stelo e una sede) progettati in modo tale che il diametro interno del percorso di flusso nel punto in cui si trova la valvola sia sostanzialmente uguale al diametro delle porte di ingresso e di uscita del regolatore. Ciò è in netto contrasto con le valvole standard o a passaggio ridotto, in cui l’orifizio è significativamente più piccolo rispetto alle tubazioni di collegamento.

Nel contesto di un regolatore per xeno:

Quando è aperta: il gas incontra un percorso di flusso regolare e ininterrotto, privo di restringimenti improvvisi. È come un’autostrada che mantiene lo stesso numero di corsie attraverso uno svincolo, anziché costringere il traffico a passare attraverso un casello stretto.

Funzionalità: funziona tipicamente come una valvola a stelo e sede. Uno stelo lavorato con precisione si ritira completamente da una sede corrispondente quando è aperta, creando la condizione di passaggio a piena apertura. Quando è chiusa, forma una tenuta a tenuta di gas, spesso utilizzando materiali avanzati come il PCTFE (Kel-F) o elastomeri ultrapuri compatibili con lo xeno.

2.2. Vantaggi tecnici per l’impiego con lo xeno
Caduta di pressione ridotta al minimo: Il vantaggio principale è una drastica riduzione della perdita di pressione permanente attraverso il regolatore quando la valvola è aperta. Ciò è fondamentale per mantenere una pressione a monte costante nel processo e per massimizzare l’uso efficiente dell’intero contenuto della bombola di xeno, aspetto particolarmente importante dato l’alto costo dello xeno.

Capacità di flusso migliorata (valore Cv): Il coefficiente di flusso (Cv) del regolatore è significativamente superiore a quello di un modello equivalente a sezione ridotta. Ciò consente di ottenere portate più elevate se necessario oppure, come avviene più comunemente con lo xeno, permette di raggiungere la stessa portata con una regolazione più precisa e controllabile e un minore sforzo sulla manopola di controllo.

Riduzione della turbolenza e della generazione di particelle: le strozzature improvvise causano turbolenze, che possono portare a microvibrazioni e al potenziale distacco di particolato dalle superfici interne. Il flusso ottimizzato di un design a passaggio pieno favorisce regimi di flusso laminari o transitori, riducendo al minimo questo rischio.

Pulizia superiore: un percorso liscio e privo di ostacoli è più facile da pulire e da spurgare. Durante i cicli di evacuazione e spurgo che precedono l’immissione dello xeno, il design a passaggio totale garantisce l’assenza di “zone morte” o aree nascoste in cui possano rimanere intrappolate umidità o aria.

3. Caratteristica fondamentale del progetto: finitura elettrolucidata
Mentre la valvola a passaggio totale regola la dinamica del flusso, la finitura della superficie interna del regolatore determina l’interazione tra il gas e il regolatore stesso. Per lo xeno, tale interazione superficiale deve essere ridotta al minimo, e una finitura elettrolucidata rappresenta lo standard di riferimento per raggiungere questo obiettivo.

3.1. Il processo di elettrolucidatura
L’elettrolucidatura è un processo elettrochimico che rimuove un sottile strato di materiale da una superficie metallica (tipicamente acciaio inossidabile 316L o 316L VIM/VAR nei regolatori ad alta purezza). Il componente funge da anodo in un bagno elettrolitico. Una corrente elettrica controllata rimuove gli ioni dalla superficie, dissolvendo in modo preferenziale picchi e asperità microscopiche.

Il risultato non è una superficie rivestita, ma una superficie integrale e ultra-liscia con:

Rugosità superficiale (Ra) drasticamente ridotta: I valori medi di rugosità (Ra) possono essere ridotti a 10 micro-pollici (0,25 µm) o meno. Si ottiene una finitura a specchio.

Passivazione: Il processo potenzia contemporaneamente lo strato naturale di ossido di cromo sull’acciaio inossidabile, migliorando la resistenza alla corrosione.

Sbavatura: Rimuove le sbavature microscopiche e gli spigoli vivi lasciati dai processi di lavorazione.

3.2. Vantaggi tecnici per l’impiego con lo xeno
Adsorbimento e desorbimento ridotti al minimo: Tutti i gas, compresi quelli inerti, possono adsorbirsi (aderire) alle imperfezioni microscopiche della superficie. Una superficie ruvida presenta un’area superficiale effettiva notevolmente maggiore. L’elettrolucidatura riduce tale superficie, minimizzando la quantità di xeno che può essere temporaneamente “persa” a causa dell’adesione alle pareti del regolatore. Ancora più importante, impedisce al regolatore di fungere da “spugna” per umidità o idrocarburi, che potrebbero successivamente desorbirsi e contaminare il flusso di xeno.

Eliminazione della generazione di particolato: una superficie liscia non presenta granelli sciolti o sporgenze che possano staccarsi e trasformarsi in particolato contaminante. Ciò è fondamentale nell’incisione dei semiconduttori, dove una singola particella può rovinare il die di un microchip.

Migliore pulibilità e spurgevolezza: in assenza di cavità e fessure microscopiche, il regolatore può essere pulito secondo standard estremamente elevati (ad esempio, secondo i livelli ASTM G93) e spurgato da tutti i gas ambientali con un’efficienza di gran lunga superiore. L’umidità e altri contaminanti non hanno alcun posto dove nascondersi.

Resistenza alla corrosione: lo strato passivo potenziato offre un’eccezionale resistenza a qualsiasi potenziale agente corrosivo, garantendo l’integrità a lungo termine e impedendo il rilascio di ioni metallici nel flusso di gas.

4. Prestazioni sinergiche nei sistemi di erogazione dello xeno
La vera eccellenza ingegneristica di questo regolatore risiede nella sinergia tra la valvola a passaggio totale e la finitura elettrolucidata. Esse affrontano aspetti diversi ma complementari della gestione del gas:

Il percorso di flusso: la valvola a passaggio totale garantisce che la geometria del percorso di flusso sia ottimale: diritta, aperta e senza ostacoli.

La superficie del canale di flusso: la finitura elettrolucidata garantisce che la struttura di tale percorso di flusso sia ottimale: liscia, inerte e non adsorbente.

Questa combinazione influisce direttamente sui parametri chiave di prestazione di un sistema allo xeno:

Mantenimento della purezza: il gas in uscita dal regolatore ha la stessa purezza del gas in entrata. Il sistema non aggiunge particelle, umidità, idrocarburi o altri contaminanti.

Uniformità di erogazione: la bassa caduta di pressione e l’elevato valore Cv garantiscono una pressione di uscita e una portata stabili, anche quando la pressione in ingresso diminuisce a causa dell’esaurimento della bombola. Ciò è fondamentale per processi quali il funzionamento dei propulsori ionici o l’incisione di precisione.

Efficienza del sistema: tempi di pompaggio e spurgo più rapidi, minori perdite per adsorbimento del gas e pieno utilizzo della bombola comportano una riduzione dei costi operativi e un aumento della produttività.

Affidabilità e durata: le superfici lisce e non reattive e il design robusto delle valvole riducono l’usura, prevengono i danni alle sedi causati dal particolato e garantiscono una tenuta costante e a tenuta stagna per innumerevoli cicli.

5. Considerazioni specifiche per l’applicazione
Il valore di questo regolatore specializzato è particolarmente evidente in specifiche applicazioni ad alto rischio:

Produzione di semiconduttori: Nelle camere di incisione al plasma, lo xeno viene utilizzato per la sua elevata massa e le sue proprietà di incisione isotropa. Qualsiasi contaminazione o instabilità del flusso può alterare le velocità di incisione, le dimensioni critiche e la resa. Questo regolatore garantisce un'alimentazione del gas incontaminata e prevedibile.

Diagnostica per immagini e ricerca medica: Per la risonanza magnetica polmonare con xenon iperpolarizzato, lo xenon deve essere privo di contaminazioni per consentire la polarizzazione e un’inalazione sicura. L’interno elettrolucidato e ultrapulito è essenziale.

Propulsione ionica satellitare: i propulsori ionici a xenon richiedono un controllo estremamente preciso della portata massica di un propellente costoso per anni di funzionamento. Il design a passaggio totale massimizza la precisione e l’efficienza del controllo della portata, mentre la finitura lucidata impedisce qualsiasi degassamento nel vuoto dello spazio.

Ricerca in fisica fondamentale: Nei rivelatori di particelle e negli esperimenti sulla materia oscura, lo xeno viene utilizzato come mezzo di scintillazione o ionizzazione. È fondamentale che il sistema di gas presenti una contaminazione di fondo estremamente bassa, rendendo cruciale la natura non adsorbente e lavabile di questo regolatore.

6. Linee guida per la selezione e la specifica
Nel specificare un regolatore di gas allo xeno con valvole a passaggio totale e finitura elettrolucidata, gli ingegneri dovrebbero considerare:

Materiale: acciaio inossidabile 316L, con verifica del basso contenuto di cobalto per applicazioni nel settore dei semiconduttori.

Specifiche di finitura superficiale: richiedere un valore Ra quantitativo (ad es., Ra < 15 µin) e un riferimento allo standard di elettrolucidatura.

Pulizia: specificare uno standard di pulizia e imballaggio, come ASTM G93 Livello B o C.

Tipi di connessione: assicurarsi che l’ingresso sia CGA 580 (o un’altra connessione ad alta pressione appropriata) e che le uscite siano VCJ® o Ultra-Seal™ a tenuta frontale per mantenere l’integrità dell’intero sistema.

Valori nominali di pressione: Adeguare il valore nominale dell’ingresso alla pressione della bombola di xeno (spesso fino a 2000 psi / 138 bar) e selezionare un intervallo di pressione in uscita adeguato all’applicazione.

sistema di erogazione di gas ad alta purezza e alta pressione
sistema di erogazione di gas ad alta purezza e alta pressione
7. Conclusione
La regolazione del gas xeno è un compito che va oltre la gestione standard dei gas industriali. Richiede un approccio in cui l’efficienza di flusso e l’inerzia delle superfici abbiano la stessa priorità. L’integrazione di valvole a passaggio totale e di una finitura elettrolucidata in un unico progetto di regolatore rappresenta una risposta su misura a questa sfida. Eliminando le restrizioni di flusso e creando un ambiente interno incontaminato e privo di interazioni, questa tecnologia salvaguarda le preziose proprietà dello xeno dalla bombola al punto di utilizzo. Per i settori che spingono i confini della tecnologia — dalla produzione dei microchip più avanzati alla propulsione dei veicoli spaziali, fino alla diagnostica medica all’avanguardia — tali componenti progettati con precisione non sono semplici accessori, ma elementi fondamentali per il successo, l’affidabilità e l’innovazione. Investire in questo livello di tecnologia per la gestione dei gas è, fondamentalmente, un investimento nell’integrità e nella ripetibilità dei processi più critici che dipendono dalle capacità uniche dello xeno.
