Come funziona il regolatore di azoto a due stadi?

{{{sourceTextContent.subTitle}}}

Come funziona il regolatore di azoto a due stadi?

{{{sourceTextContent.description}}}

In settori che spaziano dal confezionamento alimentare e dalla distribuzione di bevande alla lavorazione chimica e al taglio laser, l’erogazione precisa, sicura e costante di gas inerti come l’azoto è fondamentale. Al centro di questo sistema di erogazione controllata si trova un componente essenziale: il regolatore di pressione. Sebbene i regolatori monostadio siano comunemente utilizzati in molte applicazioni, quando la stabilità e l’affidabilità sono requisiti imprescindibili, il regolatore di azoto a due stadi diventa lo strumento di elezione. Ma cosa lo contraddistingue e in che modo il suo meccanismo interno consente di ottenere prestazioni così superiori? Questo articolo approfondisce la progettazione, il funzionamento e i vantaggi del regolatore a due stadi.

Il ruolo fondamentale di un regolatore

Innanzitutto, è essenziale comprendere il problema di base che un regolatore risolve. L’azoto viene tipicamente immagazzinato in bombole ad alta pressione a valori che possono variare da 2.200 a 6.000 psi (libbre per pollice quadrato). La maggior parte delle applicazioni, tuttavia, richiede pressioni di esercizio comprese tra 5 e 150 psi. Il compito principale di un regolatore è quello di ridurre questa pressione elevata e variabile della bombola a una pressione più bassa, utilizzabile e costante, indipendentemente dalle fluttuazioni dell’alimentazione in ingresso.

Un regolatore monostadio effettua questa riduzione in un unico passaggio. Pur essendo efficace per molte applicazioni, presenta un limite intrinseco: man mano che la bombola si svuota, la pressione in ingresso diminuisce, causando un graduale calo della pressione in uscita — un fenomeno noto come “creep” o “droop”. È qui che il design a due stadi dà il meglio di sé.

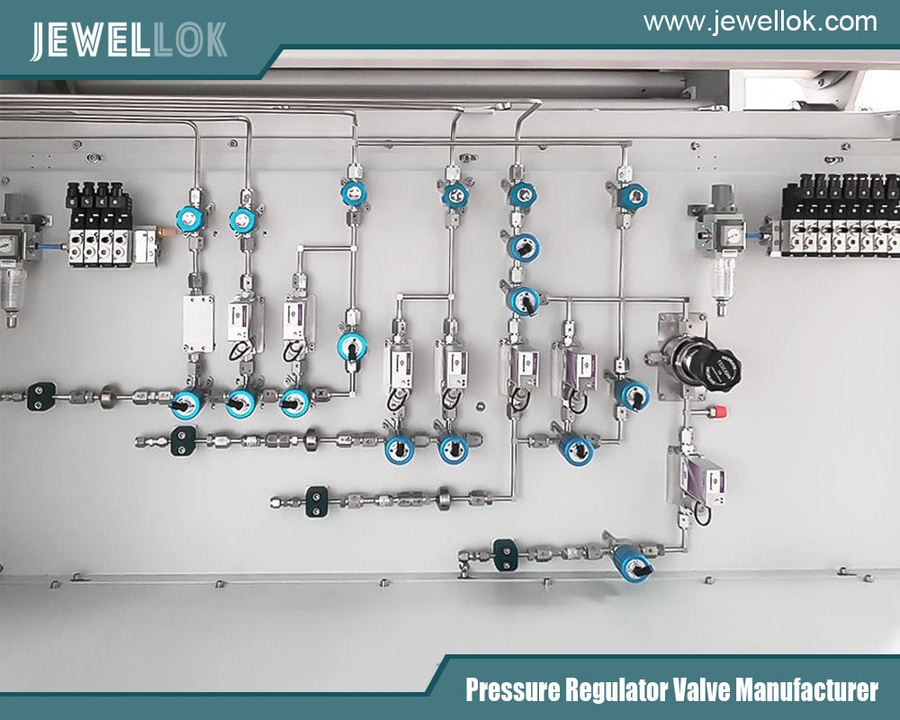

produttori di valvole per gas ad alta purezza in Cina
produttori di valvole per gas ad alta purezza in Cina

Il principio fondamentale: due riduzioni in serie

Un regolatore di azoto a due stadi è, in sostanza, costituito da due regolatori monostadio integrati in un unico alloggiamento compatto. Esegue la riduzione di pressione in due stadi distinti e sequenziali:

Primo stadio: riduce la pressione della bombola, estremamente elevata e variabile, a una pressione intermedia costante.
Secondo stadio: prende questa pressione intermedia già moderata e la riduce ulteriormente fino a raggiungere la pressione di erogazione (in uscita) precisa e finemente regolata impostata dall’utente.
Questo sistema a cascata isola efficacemente il secondo stadio dalle forti variazioni che si verificano nella bombola, garantendo un’eccezionale stabilità della pressione in uscita.

Anatomia e funzionamento

Analizziamo il percorso interno dell’azoto attraverso il regolatore a due stadi, componente per componente.

Il primo stadio: il garante della pressione costante
Camera di ingresso e ad alta pressione: il gas entra dalla bombola nella camera ad alta pressione del primo stadio.
Diaframma e molla del primo stadio: questo stadio è tipicamente caricato a molla e preimpostato in fabbrica. Una molla grande e robusta esercita una forza su un diaframma, che a sua volta è collegato a una sede valvolare. La forza della molla è calibrata per mantenere una specifica pressione intermedia (comunemente compresa tra 200 e 400 psi, a seconda del modello).
Funzionamento autocompensante: ecco la genialità del primo stadio. Immaginate che la bombola sia piena (ad es. a 2.200 psi). L’alta pressione agisce contro il diaframma, contribuendo a chiudere la sede della valvola e a limitare il flusso, mantenendo la pressione intermedia impostata. Man mano che la bombola si svuota (ad esempio, fino a 500 psi), la forza esercitata sul diaframma diminuisce. La forza relativa della molla, ora maggiore, spinge il diaframma ad aprire leggermente di più la sede della valvola. Questa regolazione automatica consente il passaggio di una maggiore quantità di gas da una pressione di alimentazione inferiore, per mantenere la stessa pressione intermedia.
Risultato: sia che la bombola sia piena o quasi vuota, il gas che esce dal primo stadio ed entra nella camera intermedia si trova a una pressione pressoché costante.

Il secondo stadio: il regolatore di precisione
Camera intermedia: questa camera trattiene il gas alla pressione di uscita del primo stadio, ora stabile.
Diaframma, molla e manopola di regolazione del secondo stadio: questo stadio è regolabile dall’utente. Ruotando la manopola esterna si comprime o si allenta una molla di controllo, che preme su un secondo diaframma (spesso più sensibile).
Meccanismo valvolare a richiesta: il diaframma è collegato a una seconda sede valvolare. Quando una valvola di uscita (come un rubinetto della birra o una fiamma ossidrica) viene aperta a valle, la pressione nella camera di bassa pressione cala momentaneamente. La molla di controllo spinge la membrana verso il basso, aprendo la sede della valvola per consentire l’afflusso di una maggiore quantità di gas dalla camera intermedia, ripristinando così la pressione impostata. Quando la valvola a valle si chiude, la pressione aumenta, spinge la membrana verso l’alto e chiude la sede della valvola.
Risultato: l’utente imposta l’esatta pressione di erogazione necessaria per l’applicazione. Il meccanismo del secondo stadio risponde istantaneamente alla richiesta a valle, garantendo un controllo e una portata precisi.

Il vantaggio fondamentale: stabilità in condizioni variabili

Per comprendere la superiorità del design a due stadi, si consideri il grafico che mette a confronto la pressione di uscita con quella della bombola.

Regolatore monostadio: il grafico mostra una chiara curva discendente. Man mano che la pressione della bombola scende dal pieno al vuoto, la pressione di uscita cala in modo significativo. Questo “calo” può influire sulla qualità del processo, sulla carbonatazione delle bevande o sulla precisione di taglio.
Regolatore a due stadi: il grafico mostra una linea quasi piatta e orizzontale. La pressione di uscita rimane praticamente costante da quando la bombola è piena fino a una pressione di ingresso molto bassa. La compensazione del primo stadio assorbe le variazioni sul lato di alimentazione, fornendo una base solida come una roccia su cui il secondo stadio possa operare.

Riepilogo dei vantaggi chiave:

Pressione di erogazione costante: elimina il calo, garantendo prestazioni costanti.
Maggiore sicurezza: garantisce un’erogazione di gas più affidabile e prevedibile, riducendo i rischi associati a picchi o cali di pressione.
Maggiore precisione: fondamentale per applicazioni sensibili come la cromatografia, la ricerca e l’erogazione di bevande di alta qualità.
Compensazione automatica: richiede un minore intervento e regolazione da parte dell’utente per tutta la durata della bombola.

Confronto: regolatori a due stadi vs. regolatori a stadio singolo

Caratteristica Regolatore a due stadi Regolatore a stadio singolo
Stabilità della pressione Eccellente; calo minimo. Buona inizialmente, ma diminuisce man mano che la bombola si svuota.
Costruzione Più complessa, due meccanismi in un unico corpo. Più semplice, un unico meccanismo di riduzione.
Costo Investimento iniziale più elevato. Più economico.
Peso/Dimensioni In genere più grande e pesante. Più compatto e leggero.
Ideale per Applicazioni critiche, processi di lunga durata, sistemi ad alta purezza, impianti di spillatura di bevande. Operazioni più brevi, applicazioni meno critiche, punti di utilizzo in cui la pressione di alimentazione è stabile.

Applicazioni comuni dei regolatori di azoto a due stadi

La stabilità dei regolatori a due stadi li rende indispensabili in:

Settore alimentare e delle bevande: impianti di spillatura della birra (dove una pressione costante è fondamentale per una corretta carbonatazione e spillatura), conservazione del vino e bevande arricchite con azoto come il caffè cold brew (“nitro”).
Ambienti di laboratorio e analisi: cromatografia gassosa (GC), preparazione dei campioni e ambienti in cui anche minime fluttuazioni di pressione possono compromettere esperimenti o calibrazioni.
Laser e taglio: l’azoto è spesso utilizzato come gas ausiliario nel taglio laser per ottenere bordi puliti e privi di ossidazione. La costanza della pressione è fondamentale per la qualità del taglio.
Produzione elettronica: nella saldatura e nella produzione di circuiti stampati, dove sono necessarie atmosfere inerti.
Settore aeronautico e sistemi ad alta purezza: dove l’affidabilità e la sicurezza sono fondamentali.

Suggerimenti per la scelta e la manutenzione

Scelta di un regolatore: Scegliere materiali compatibili con la purezza del gas (ad es. ottone per applicazioni standard, acciaio inossidabile per applicazioni ad alta purezza o in presenza di sostanze corrosive). Assicurarsi che l’attacco in ingresso (raccordo CGA) sia compatibile con la bombola e che l’attacco in uscita sia adatto al tubo flessibile o all’impianto. Verificare che gli intervalli di pressione (in ingresso, intermedia e in uscita) soddisfino le proprie esigenze.
Funzionamento sicuro: aprire sempre la valvola della bombola lentamente. Prima del collegamento, «aprire leggermente» la valvola della bombola per un istante per eliminare eventuali residui. Utilizzare un regolatore solo per il gas per cui è previsto (N₂).
Manutenzione: controllare periodicamente la presenza di perdite utilizzando una soluzione per il rilevamento delle perdite. Far ispezionare e sottoporre a manutenzione i regolatori da personale qualificato ogni anno o secondo le linee guida del produttore. Non utilizzare mai olio o grasso sui regolatori, poiché ciò può causare reazioni violente con l’ossigeno ad alta pressione (un avvertimento fondamentale anche quando si utilizza l’azoto, poiché le apparecchiature potrebbero essere collegate in modo errato).

sistema di erogazione del gas nel settore dei semiconduttori
sistema di erogazione del gas nel settore dei semiconduttori
Conclusione

Il regolatore di azoto a due stadi è un capolavoro della pneumatica applicata. Suddividendo il complesso compito della riduzione della pressione in due fasi distinte — creando innanzitutto una pressione intermedia stabile, per poi consentire un controllo preciso da parte dell’utente — garantisce un livello di uniformità e affidabilità senza pari. È proprio la sua complessa interazione interna tra molle, diaframmi e valvole a garantire quella linea perfettamente piatta sul grafico della pressione, che si traduce direttamente in una qualità costante del prodotto, risultati scientifici riproducibili e processi industriali sicuri. Sebbene non sia necessario per ogni attività, nelle applicazioni in cui la stabilità della pressione è sinonimo di successo, il regolatore a due stadi non è solo uno strumento; è il motore fondamentale della precisione.
