Collettore di gas SiH4: progettazione, applicazioni e considerazioni sulla sicurezza

{{{sourceTextContent.subTitle}}}

Collettore di gas SiH4: progettazione, applicazioni e considerazioni sulla sicurezza

{{{sourceTextContent.description}}}

Collettore di gas SiH4: progettazione, applicazioni e considerazioni sulla sicurezza

Nel settore della produzione di semiconduttori e della lavorazione di materiali avanzati, il silano (SiH4) svolge un ruolo fondamentale come gas precursore per la deposizione di film a base di silicio. Il SiH4, un gas incolore, piroforico e dall’odore caratteristico, è altamente reattivo e infiammabile, il che rende la sua gestione un aspetto critico delle operazioni industriali. Un collettore di gas SiH4 funge da sistema di distribuzione centrale che garantisce l’erogazione sicura, efficiente e controllata di questo gas dalle bombole di stoccaggio alle apparecchiature di processo. Questo articolo tecnico approfondisce le complessità dei collettori di gas SiH₄, esplorandone i principi di progettazione, i componenti chiave, i meccanismi operativi, le applicazioni e i protocolli di sicurezza essenziali. Comprendendo questi sistemi, ingegneri e tecnici possono ottimizzare le prestazioni mitigando al contempo i rischi associati alla manipolazione di gas pericolosi.

L’importanza di un collettore per gas SiH4 ben progettato non può essere sottovalutata. In ambienti ad alta purezza come le camere bianche, dove anche contaminanti minimi possono compromettere la resa dei prodotti, il collettore funge da punto di passaggio per il flusso del gas. Regola la pressione, filtra le impurità e garantisce ridondanza per prevenire i tempi di inattività. Man mano che le industrie si orientano verso componenti su scala nanometrica sempre più piccoli nel settore dell’elettronica, la domanda di sistemi di erogazione di SiH4 di precisione è aumentata notevolmente, stimolando le innovazioni nella tecnologia dei collettori.

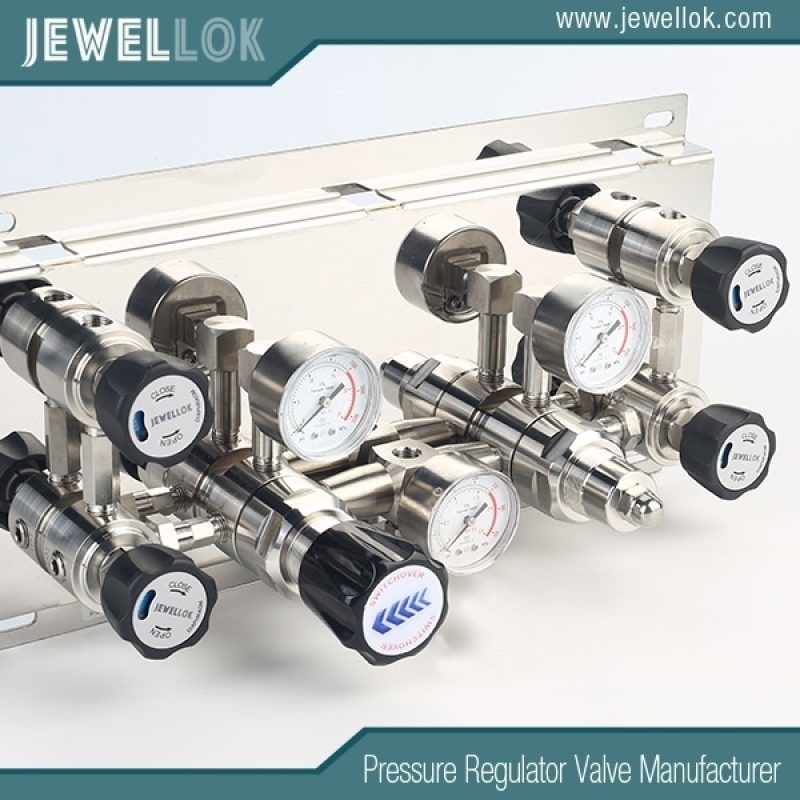

sistema di collettori con commutazione automatica delle bombole per gas speciali
sistema di collettori con commutazione automatica delle bombole per gas speciali
Principi di progettazione dei collettori di gas SiH4

La progettazione di un collettore per gas SiH4 inizia con la scelta dei materiali in grado di resistere alla natura corrosiva e reattiva del gas. In genere, i collettori sono realizzati in acciaio inossidabile di alta qualità, come il 316L, che offre un’eccellente resistenza alla corrosione e mantiene livelli di purezza estremamente elevati. L’elettrolucidatura delle superfici interne riduce la generazione di particelle e migliora la pulizia, fondamentale per le applicazioni nel settore dei semiconduttori dove la purezza supera il 99,9999%.

Una configurazione standard di un collettore per gas SiH4 include più porte di ingresso per il collegamento delle bombole di gas, consentendo il passaggio senza interruzioni da una fonte all’altra. Questa configurazione impiega spesso sistemi di commutazione automatica che rilevano la bassa pressione in una bombola e passano a una di riserva senza interrompere il flusso. I regolatori di pressione, realizzati con materiali compatibili con l’SiH4, mantengono la pressione a valle entro tolleranze ristrette, solitamente comprese tra 0,5 e 5 bar, a seconda dei requisiti di processo.

Il controllo della portata viene ottenuto tramite regolatori di portata massica (MFC) integrati nel collettore. Questi dispositivi utilizzano sensori termici o basati sulla pressione per misurare e regolare con precisione le portate di gas, spesso con precisione dell’ordine dei millilitri al minuto. Per l’SiH₄, che si decompone a temperature elevate, i collettori incorporano elementi di raffreddamento o isolamento per impedire reazioni premature. Inoltre, le linee di spurgo con gas inerti come l’azoto sono essenziali per evacuare il sistema durante la sostituzione delle bombole, riducendo al minimo l’esposizione all’aria e il rischio di accensione.

I design modulari sono diventati prevalenti, consentendo la scalabilità. Un collettore di base può supportare due bombole, mentre i sistemi avanzati possono gestirne decine, distribuite su più pannelli per ottimizzare lo spazio. Nella fase di progettazione si ricorre spesso a simulazioni di fluidodinamica computazionale (CFD) per ottimizzare i percorsi del gas, garantendo una distribuzione uniforme e volumi morti minimi in cui il gas potrebbe ristagnare e decomporsi.

Componenti chiave e funzionalità

Il cuore di un collettore di gas SiH4 è costituito da diversi componenti critici che operano in modo coordinato. I collegamenti alle bombole utilizzano raccordi CGA (Compressed Gas Association) specifici per l’SiH₄, come il CGA 350, per garantire tenute a prova di perdita. Le valvole di isolamento, spesso azionate pneumaticamente, consentono l’interruzione selettiva del flusso durante la manutenzione.

I filtri e i depuratori sono fondamentali per rimuovere particelle e tracce di impurità. I depuratori al punto di utilizzo, che impiegano materiali getter, possono raggiungere livelli di purezza inferiori al ppb (parti per miliardo) per umidità e ossigeno, che sono dannosi per la stabilità dell’SiH4. I trasduttori di pressione e i manometri garantiscono il monitoraggio in tempo reale, trasmettendo i dati ai controllori logici programmabili (PLC) per il controllo automatizzato.

Il sistema di controllo del collettore è spesso integrato con un software di supervisione, controllo e acquisizione dati (SCADA), consentendo il monitoraggio remoto e la segnalazione di allarmi in caso di anomalie quali cali di pressione o perdite. In ambienti pericolosi, i componenti elettrici sono alloggiati in involucri antideflagranti conformi alle norme ATEX o NEC.

Dal punto di vista funzionale, il collettore opera in diverse fasi: alimentazione, regolazione, distribuzione e scarico. Durante la fase di alimentazione, il gas entra dalle bombole ad alta pressione (fino a 150 bar). La regolazione riduce la pressione a livelli utilizzabili, mentre la distribuzione convoglia il gas verso più punti terminali tramite tubazioni in acciaio inossidabile. I sistemi di scarico, compresi gli scrubber, neutralizzano l’eventuale SiH₄ scaricato per impedire il rilascio nell’ambiente.

Applicazioni nell’industria

I collettori di gas SiH4 trovano ampio impiego nell’industria dei semiconduttori per i processi di deposizione chimica da vapore (CVD). Nel CVD potenziato al plasma (PECVD), l’SiH4 viene decomposto per formare strati di biossido di silicio o nitruro nei circuiti integrati. I collettori garantiscono un’erogazione costante del gas, influenzando direttamente l’uniformità del film e le prestazioni dei dispositivi.

Oltre che nei semiconduttori, l’SiH₄ viene impiegato nella produzione fotovoltaica per le celle solari in silicio amorfo. In questo ambito, i collettori supportano camere di deposizione su larga scala, dove le portate possono superare diversi litri al minuto. Nella produzione di schermi piatti, i collettori di SiH₄ facilitano la creazione di transistor a film sottile.

Tra le applicazioni emergenti figurano la nanotecnologia e le ceramiche avanzate, dove l’SiH4 funge da fonte di silicio per nanofili o rivestimenti. Nei laboratori di ricerca, i collettori compatti consentono esperimenti di precisione nel campo della scienza dei materiali. Anche il settore automobilistico ne trae beneficio indirettamente, poiché i materiali derivati dall’SiH4 migliorano le tecnologie dei sensori.

In tutte queste applicazioni, l’affidabilità del collettore è fondamentale. I tempi di inattività in uno stabilimento di produzione possono costare milioni, pertanto sono standard i progetti ridondanti con componenti sostituibili a caldo. L’integrazione con i principi dell’Industria 4.0 consente la manutenzione predittiva, utilizzando l’intelligenza artificiale per prevedere i guasti dei componenti sulla base dei dati di utilizzo.

Protocolli di sicurezza e manutenzione

La manipolazione dell’SiH₄ richiede misure di sicurezza rigorose a causa delle sue proprietà piroforiche: si infiamma spontaneamente all’aria a concentrazioni superiori all’1,4%. I collettori di gas SiH₄ incorporano molteplici livelli di sicurezza, a partire dai sistemi di rilevamento delle perdite che utilizzano sensori a infrarossi o spettrometri di massa per identificare perdite anche minime.

Le valvole di arresto di emergenza (ESV) si attivano al rilevamento di pericoli, isolando il collettore. I sistemi di ventilazione mantengono la pressione negativa nei locali per contenere eventuali fuoriuscite. I protocolli relativi ai dispositivi di protezione individuale (DPI), compresi gli autorespiratori, sono obbligatori per gli operatori.

La manutenzione dei collettori di gas SiH₄ segue un programma rigoroso. Le ispezioni visive quotidiane verificano la presenza di perdite o corrosione, mentre le calibrazioni settimanali verificano la precisione degli MFC. Le revisioni annuali comportano lo smontaggio, la pulizia con solventi inerti e la sostituzione delle guarnizioni. Le prove di tenuta con elio garantiscono l’integrità dopo la manutenzione.

La formazione è fondamentale; il personale deve comprendere i rischi legati al SiH4, compresa la sua capacità di formare miscele esplosive. Il rispetto di standard come il SEMI S2 per la sicurezza delle apparecchiature a semiconduttori guida le operazioni relative ai collettori.

Le considerazioni ambientali includono lo smaltimento corretto delle bombole esaurite e degli effluenti degli scrubber. I programmi di riciclaggio delle bombole di SiH4 riducono i rifiuti, in linea con gli obiettivi di sostenibilità.

Applicazione di un regolatore di pressione per gas ad altissima purezza
Applicazione di un regolatore di pressione per gas ad altissima purezza
Sfide e tendenze future

Nonostante i progressi, permangono alcune sfide nella tecnologia dei collettori per gas SiH4. La miniaturizzazione richiede purezza e precisione ancora maggiori, spingendo ai limiti i materiali attualmente disponibili. Le pressioni sui costi nei mercati competitivi impongono di trovare un equilibrio tra sofisticazione e accessibilità economica.

Le tendenze future puntano verso collettori intelligenti con integrazione IoT per analisi in tempo reale. I progressi nella stampa 3D potrebbero consentire geometrie personalizzate dei collettori, riducendo i tempi di consegna. Potrebbero emergere gas alternativi o precursori, ma il ruolo consolidato del SiH₄ garantisce che i collettori si evolveranno di pari passo.

In conclusione, il collettore di gas SiH4 rappresenta una pietra miliare nella gestione sicura ed efficiente dei gas nei settori high-tech. Il suo design, i suoi componenti e le sue caratteristiche di sicurezza sottolineano la combinazione di competenza ingegneristica e gestione del rischio necessaria per i materiali pericolosi. Con l’avanzare della tecnologia, questi sistemi continueranno ad adattarsi, supportando le innovazioni che guidano l’elettronica moderna e oltre.
