Come possono i produttori di valvole a membrana industriali ottimizzare le proprie valvole per l'utilizzo in settori ad alta purezza come quello farmaceutico e dei semiconduttori?

Come possono i produttori di valvole a membrana industriali ottimizzare le proprie valvole per l'utilizzo in settori ad alta purezza come quello farmaceutico e dei semiconduttori?

Le valvole a membrana industriali sono componenti essenziali nei sistemi di controllo dei fluidi, in particolare in ambienti che richiedono elevati livelli di purezza e precisione. Queste valvole funzionano utilizzando una membrana flessibile per isolare il fluido di processo dal meccanismo di azionamento della valvola, prevenendo la contaminazione e garantendo una chiusura affidabile. La membrana, tipicamente realizzata in elastomeri come PTFE o EPDM, si flette per aprire o chiudere il percorso del flusso, rendendo queste valvole ideali per la gestione di fluidi corrosivi, viscosi o ricchi di particolato.

Un aspetto critico della progettazione delle valvole a membrana è la gestione del "volume morto" o "spazio morto" all'interno della cavità della valvola. Il volume morto si riferisce alle aree stagnanti in cui il fluido può accumularsi senza essere espulso durante il normale funzionamento. Ciò può causare problemi come contaminazione, proliferazione batterica, pulizia inefficiente e riduzione delle prestazioni del sistema. Nei settori ad alta purezza come quello farmaceutico e dei semiconduttori, ridurre al minimo il volume morto è fondamentale per mantenere l'integrità del prodotto, rispettare gli standard normativi e migliorare l'efficienza operativa.

A partire dal 2025, i produttori di valvole a membrana industriali hanno adottato diverse misure di ottimizzazione progettuale per affrontare il problema del volume morto. Queste innovazioni derivano dai progressi nella scienza dei materiali, nella fluidodinamica computazionale (CFD) e nelle tecniche di produzione. Questo articolo esplora in dettaglio tali misure ed esamina il loro profondo impatto sull'applicabilità delle valvole a membrana nei settori farmaceutico e dei semiconduttori. Basandoci su recenti studi di settore e sviluppi tecnologici, analizzeremo come queste ottimizzazioni non solo riducano il volume morto, ma migliorino anche le prestazioni delle valvole in applicazioni critiche. La trattazione è strutturata per fornire una comprensione completa, supportata da approfondimenti di esperti ed esempi pratici.

Regolatore e valvole del misuratore di portata del gas argon
Regolatore e valvole del misuratore di portata del gas argon


Comprensione del volume morto nelle valvole a membrana

Il volume morto nelle valvole a membrana deriva principalmente dalla configurazione geometrica del corpo valvola e dall'interazione della membrana con esso. Nei modelli tradizionali, come le valvole a stramazzo o a passaggio diretto, si formano sacche o fessure nel punto in cui la membrana incontra la sede della valvola o le pareti del corpo. Queste aree intrappolano il fluido residuo, che può mescolarsi con i lotti successivi, causando contaminazione incrociata. Ad esempio, in una valvola a membrana a stramazzo standard, lo stramazzo crea una barriera che, pur garantendo un'eccellente tenuta, può creare piccoli spazi morti lungo i bordi.

Le conseguenze di un volume morto elevato sono molteplici. Nei sistemi di processo, aumenta il rischio di proliferazione microbica, soprattutto nei prodotti biofarmaceutici, dove la sterilità è un requisito imprescindibile. Ostacola inoltre i processi di pulizia in loco (CIP) e sterilizzazione in loco (SIP), poiché i residui intrappolati richiedono cicli di pulizia più aggressivi, con conseguente consumo aggiuntivo di tempo, acqua e prodotti chimici. Dal punto di vista quantitativo, volumi morti di pochi microlitri possono compromettere i requisiti di purezza ultra elevata (UHP) nei semiconduttori, dove anche tracce di impurità possono compromettere la produzione di wafer.

I produttori quantificano il volume morto attraverso parametri come il volume di ritenzione o il volume interno bagnato, spesso misurato in microlitri (μL). L'ottimizzazione mira a ridurlo a livelli prossimi allo zero, con alcuni progetti avanzati che raggiungono riduzioni del 50-80%. I fattori che influenzano il volume morto includono le dimensioni della valvola, l'elasticità del materiale, i valori di pressione e la geometria del percorso del flusso. Riducendolo al minimo, le valvole diventano più efficienti, sostenibili e conformi a standard come ASME BPE (Bioprocessing Equipment) e normative FDA.





Misure di ottimizzazione della progettazione per ridurre al minimo il volume morto

I produttori di valvole a membrana industriali impiegano una serie di sofisticate strategie di progettazione per ridurre al minimo il volume morto. Queste misure si basano su analisi agli elementi finiti (FEA), test sperimentali e feedback degli utenti finali in settori ad alto rischio. Di seguito, illustriamo le ottimizzazioni più comunemente adottate, evidenziandone i meccanismi e i vantaggi.



Progettazione ottimizzata di cavità e generatrici
Un approccio primario prevede la riprogettazione della forma della cavità della valvola, spesso definita ottimizzazione della generatrice, ovvero la curva che definisce il profilo della cavità. Le cavità tradizionali possono presentare contorni irregolari che creano spazi morti. I produttori ora utilizzano simulazioni CFD per ottimizzare la geometria interna, garantendo transizioni fluide e incavi minimi.

Ad esempio, la ricerca sui sistemi a membrana ad alta pressione propone un metodo di adattamento del volume della cavità che tiene conto della comprimibilità del fluido. In uno studio, un progetto che incorpora un pistone a olio a movimento libero regola dinamicamente il volume della cavità, sfruttando le proprietà dell'olio idraulico per raggiungere una fase di "pressione zero" durante il funzionamento. Ciò riduce il volume morto sfruttando appieno lo spazio della cavità, con risultati sperimentali che mostrano miglioramenti dell'efficienza volumetrica da 0.19 a 0.64 in scenari ad altissima pressione. Tali ottimizzazioni riducono anche le sollecitazioni radiali dell'8-13.9%, aumentando la longevità della membrana.

In pratica, aziende come Saunders® applicano questo principio alle valvole asettiche, lavorando i corpi da barre solide per eliminare saldature e fessure interne, riducendo così i volumi di ristagno.



Configurazioni delle valvole tandem e cluster
Le valvole tandem integrano una valvola principale con una valvola di accesso secondaria, riducendo al minimo i tratti di tubo corti e stagnanti. Questo design riduce della metà o più il numero di raccordi, diaframmi e saldature, riducendo direttamente il volume morto. Ad esempio, le valvole tandem lavorate offrono una geometria compatta con angoli autodrenanti (2-3 gradi), garantendo la completa evacuazione del fluido.

Queste configurazioni ottimizzano il drenaggio sia in verticale che in orizzontale, con caratteristiche come i segni di riferimento per l'allineamento dell'installazione. Personalizzando i cluster per processi specifici, i produttori soddisfano gli standard ASME BPE, riducendo i rischi di contaminazione nei sistemi multiporta.



Sedi valvola in elastomero morbido e materiali per membrane
Scelte di materiali innovativi, come l'utilizzo di perfluoroelastomeri morbidi (FFKM) per le sedi valvola, consentono alla membrana di comprimersi completamente contro il corpo, eliminando gli spazi intrappolati. Le sedi rigide convenzionali lasciano volumi residui (ad esempio, 87 μL), mentre i design morbidi li riducono a 34 μL o meno. Questo approccio "a volume morto zero" previene la contaminazione incrociata e accelera il lavaggio, fondamentale per gli strumenti analitici.

Inoltre, i diaframmi a retrazione positiva nelle valvole a membrana (BDV) riducono al minimo la superficie e l'intrappolamento delle particelle, riducendo ulteriormente il volume morto. I produttori ottimizzano la flessibilità e lo spessore dei diaframmi per bilanciare la tenuta con una minima distorsione della cavità.



Tecnologie alternative e progetti ibridi
Alcuni produttori passano dai diaframmi tradizionali ad alternative come le valvole PLSV (Prugged Lip Seal Valve), che eliminano i volumi morti e le cadute di pressione intrinseche dei design a diaframma. Le PLSV utilizzano un inserto solido, evitando la deformazione elastica che crea sacche, con conseguente stabilità delle linee di base e misurazioni precise.

Le ottimizzazioni ibride includono superfici elettrolucidate (fino a una finitura di 10 Ra) e un numero ridotto di componenti nei sistemi, come si vede nelle valvole cromatografiche in cui il ritardo è dimezzato.



Ottimizzazioni di ingresso/uscita e attuazione
La regolazione precisa del posizionamento di ingresso e uscita si sincronizza con il movimento della membrana, migliorando la dinamica del flusso. Gli attuatori pneumatici o elettrici con controllo preciso riducono al minimo la sovracompressione, preservando l'integrità della cavità. I ​​design a bassa pressione contribuiscono ulteriormente alla riduzione dei volumi morti ottimizzando il flusso nell'intero sistema.

Queste misure riducono complessivamente il volume morto del 50-90%, a seconda dell'applicazione, migliorando l'affidabilità e gli intervalli di manutenzione.





Impatto sull'applicabilità nell'industria farmaceutica

Nel settore farmaceutico, dove i processi coinvolgono prodotti biologici, vaccini e iniettabili sterili, le valvole a membrana a basso volume morto migliorano significativamente l'applicabilità riducendo i rischi di contaminazione e semplificando le operazioni.

La produzione farmaceutica richiede la conformità alle cGMP (correnti buone pratiche di fabbricazione) e agli standard USP Classe VI. Un elevato volume morto può ospitare batteri, con conseguenti guasti ai lotti che comportano costi milionari. Design ottimizzati, come le valvole a stramazzo con spazi morti ridotti, riducono la proliferazione batterica riducendo al minimo i fluidi intrappolati. Ciò supporta un efficace CIP/SIP, dove le valvole tandem autodrenanti garantiscono una sterilizzazione completa senza residui.

Per i bioprocessi, come la fermentazione e la purificazione, le valvole a volume morto zero prevengono la contaminazione incrociata tra lotti, migliorando resa e purezza. Uno studio di caso sui sistemi cromatografici ha dimostrato che la riduzione dei volumi di ritenzione ha aumentato le rese eliminando le aree stagnanti. Questa ottimizzazione consente di ridurre i volumi di campione, riducendo i costi di sviluppo dei farmaci.

Inoltre, nelle linee di riempimento asettico, il basso volume morto consente tempi di ciclo più rapidi e una migliore scalabilità. I ​​produttori segnalano riduzioni del 15-30% nei tempi di pulizia, migliorando la sostenibilità grazie alla riduzione del consumo di acqua. Nel complesso, queste valvole ampliano l'applicabilità a terapie avanzate come la terapia cellulare e genica, dove la purezza è fondamentale.





Impatto sull'applicabilità nel settore dei semiconduttori

L'industria dei semiconduttori si affida ai gas UHP e al controllo preciso dei fluidi per processi come la deposizione a strato atomico (ALD) e la deposizione chimica da vapore (CVD). In questo ambito, l'ottimizzazione dei volumi morti nelle valvole a membrana è rivoluzionaria, prevenendo la contaminazione da particelle che potrebbero danneggiare i chip.

I semiconduttori richiedono una purezza del gas superiore al 99.9999%, con volumi morti che causano ristagno e accumulo di impurità. Le valvole a flusso variabile (BDV) con bassi volumi morti riducono al minimo gli spazi interni, garantendo un'erogazione precisa del gas nei sistemi di distribuzione e nelle scatole dei collettori delle valvole. Le superfici elettrolucidate e le membrane legate riducono l'intrappolamento delle particelle, mantenendo valori di Cv fino a 2.8 per applicazioni ad alta portata.

Nell'ALD, le valvole migliorate offrono stabilità termica fino a 200 °C e flussi più elevati (1.7 CV), consentendo l'utilizzo di nuovi gas precursori senza problemi di residui. Ciò supporta la fabbricazione di nodi inferiori a 5 nm, dove anche volumi morti di microlitri possono causare incoerenze di dosaggio.

La prevenzione delle perdite (≤ 1 x 10⁻⁹ scc/sec He) e la lunga durata operativa migliorano ulteriormente l'affidabilità negli ambienti di sub-fab. Ottimizzazioni come i raccordi a volume morto zero completano le valvole, riducendo la diffusione del sistema. Di conseguenza, queste valvole facilitano una maggiore produttività, minori tassi di difettosità e innovazione nella litografia EUV, rendendole indispensabili per i nodi avanzati del 2025.

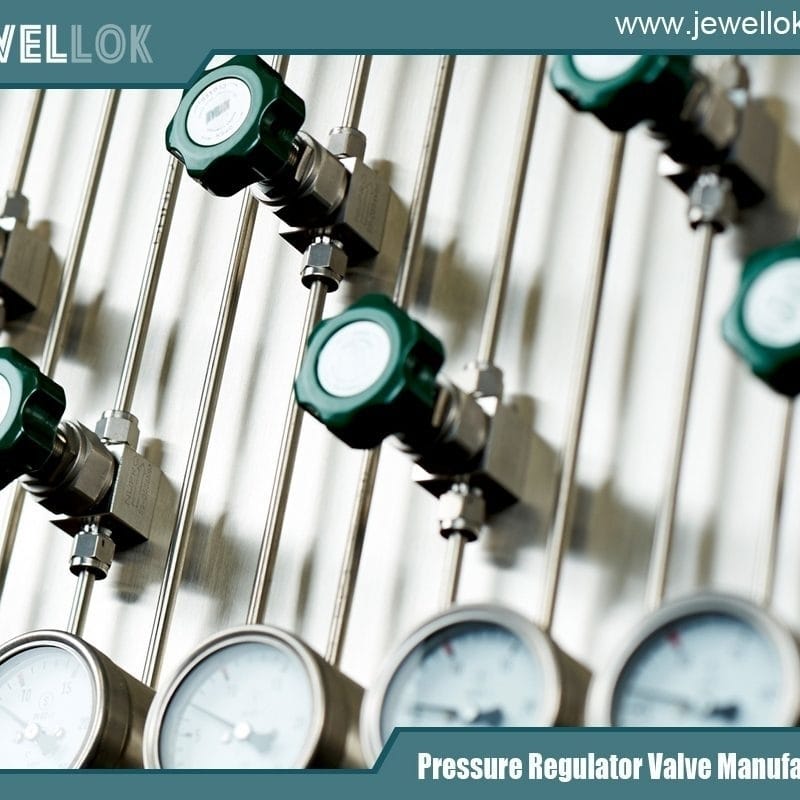

Produttori di regolatori di pressione in Cina
Produttori di regolatori di pressione in Cina
Conclusione

Ridurre al minimo i volumi morti nelle valvole a membrana industriali attraverso ottimizzazioni come la riprogettazione delle cavità, configurazioni tandem, sedi morbide e tecnologie alternative rappresenta un pilastro della produzione moderna. Queste misure non solo affrontano i limiti progettuali intrinseci, ma migliorano anche notevolmente l'applicabilità delle valvole nei settori ad alta purezza.

Nel settore farmaceutico, garantiscono sterilità, conformità ed efficienza, supportando la transizione del settore verso la medicina personalizzata. Nei semiconduttori, consentono precisione e innovazione, guidando la prossima generazione di elettronica. Con l'evoluzione delle tecnologie, i produttori continueranno a integrare sensori intelligenti e materiali sostenibili, riducendo ulteriormente i volumi morti e ampliando le applicazioni.

In definitiva, queste ottimizzazioni sottolineano la sinergia tra l'ingegnosità ingegneristica e le esigenze del settore, promuovendo processi più sicuri ed efficienti nel 2025 e oltre.
