Come funziona il collettore di gas SiH4?

Come funziona il collettore di gas SiH4?

Nel campo della produzione di semiconduttori e della lavorazione di materiali avanzati, il silano gassoso (SiH4) svolge un ruolo fondamentale. Questo gas incolore e piroforico è essenziale per la deposizione di sottili film di silicio su substrati, consentendo la creazione di complessi componenti microelettronici. Tuttavia, la manipolazione del SiH4 presenta numerose difficoltà a causa della sua elevata reattività: può incendiarsi spontaneamente a contatto con l'aria e comporta significativi rischi di tossicità. Per gestire questi pericoli e al contempo garantire un'erogazione precisa e affidabile, vengono impiegati collettori di gas specializzati . Questi sistemi costituiscono la spina dorsale della distribuzione del gas negli ambienti a camera bianca, controllando il flusso, la pressione e la purezza del SiH4 dallo stoccaggio al punto di utilizzo.

Un collettore per gas SiH4 è essenzialmente un sofisticato insieme di tubi, valvole, regolatori e sensori progettato per trasportare e regolare il gas in sicurezza. Integra diversi componenti per prevenire perdite, mantenere un'erogazione costante e incorporare dispositivi di sicurezza contro gli incidenti. Comprendere il funzionamento di questi collettori è fondamentale per ingegneri, tecnici e professionisti della sicurezza in settori come quello dei semiconduttori, del fotovoltaico e dei display a schermo piatto. Questo articolo approfondisce la meccanica dei collettori per gas SiH4, esplorandone i componenti, i principi operativi, le caratteristiche di sicurezza, le applicazioni e i requisiti di manutenzione. Alla fine, i lettori avranno una visione completa di questa tecnologia critica, evidenziando perché una progettazione meticolosa sia necessaria per gestire una sostanza così volatile.

L'importanza dei collettori in SiH4 non può essere sopravvalutata. Nella fabbricazione di semiconduttori, dove processi come la deposizione chimica da vapore (CVD) richiedono purezza elevatissima e controllo preciso, qualsiasi interruzione o contaminazione può portare a wafer difettosi e perdite finanziarie sostanziali. I collettori garantiscono che il SiH4 venga erogato alla giusta pressione e portata, spesso miscelato con gas inerti come l'azoto per diluirne la concentrazione e migliorare la sicurezza. Mentre il settore si spinge verso nodi di dimensioni più piccole e una produzione più efficiente, i progressi nella tecnologia dei collettori continuano a evolversi, incorporando l'automazione e il monitoraggio in tempo reale.

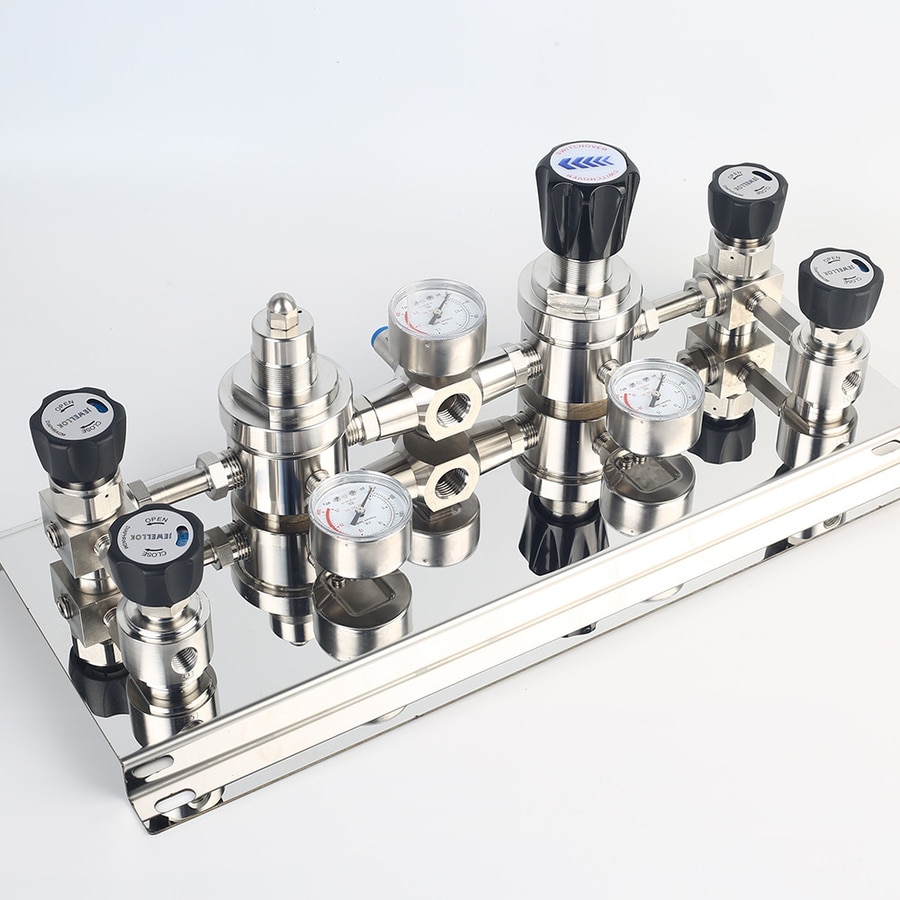

progettazione di collettori completamente automatizzata con collettori ad altissima purezza
progettazione di collettori completamente automatizzata con collettori ad altissima purezza
Nozioni di base sul gas silano (SiH4)

Il silano, chimicamente noto come tetraidruro di silicio (SiH4), è un gas idruro composto da un atomo di silicio legato a quattro atomi di idrogeno. La sua struttura è simile al metano, ma presenta proprietà molto più reattive. A temperatura ambiente, il SiH4 è un gas con un punto di ebollizione di -112 °C e un punto di fusione di -185 °C. La sua caratteristica più notevole è la piroforicità: si autoinfiamma in aria a concentrazioni comprese tra l'1.37% e il 96% in volume, senza bisogno di una fonte di accensione. Questo ampio intervallo di infiammabilità lo rende estremamente pericoloso, poiché anche piccole perdite possono provocare incendi o esplosioni.

Nelle applicazioni industriali, l'SiH4 viene solitamente fornito in bombole di gas compresso in acciaio ad alta resistenza o alluminio, spesso con capacità comprese tra 10 e 50 litri. Il gas viene immagazzinato a pressioni fino a 1500 psi e le bombole sono dotate di valvole specifiche per impedire il rilascio accidentale. I livelli di purezza sono fondamentali; l'SiH4 di grado elettronico supera il 99.999% di purezza per evitare impurità che potrebbero compromettere le prestazioni dei semiconduttori.

La tossicità aggiunge un ulteriore livello di preoccupazione. L'SiH4 è altamente tossico per inalazione, con una LC50 (concentrazione letale per il 50% dei soggetti testati) di circa 9600 ppm nei ratti in un periodo di quattro ore. L'esposizione può causare irritazione respiratoria, mal di testa e, nei casi più gravi, edema polmonare. Gli effetti a lungo termine includono la potenziale silicosi dovuta alla deposizione di silicio nei polmoni. A causa di questi rischi, la manipolazione dell'SiH4 richiede il rispetto di severe normative, come quelle OSHA e NFPA, che impongono l'uso di sistemi chiusi e dispositivi di protezione individuale.

La reattività del SiH4 deriva dai deboli legami Si-H, che si rompono facilmente formando silossani o biossido di silicio quando esposti all'ossigeno o all'umidità. Questa proprietà viene sfruttata in fase di produzione, ma richiede ambienti inerti durante lo stoccaggio e il trasporto. Le miscele con azoto o elio sono comuni per ridurre l'infiammabilità, in genere a concentrazioni inferiori al 2% di SiH4 per rimanere al di sotto del limite inferiore di esplosività.



Panoramica dei collettori di gas nell'industria dei semiconduttori

I collettori di gas negli impianti di semiconduttori sono centri di distribuzione centralizzati che gestiscono diversi gas, tra cui sostanze tossiche come SiH4, corrosive come HCl e inerti come Ar. Nello specifico, per il SiH4, il collettore è spesso alloggiato in un armadio o bunker per isolarlo dall'area di produzione principale. Questi sistemi sono progettati per garantire un'elevata affidabilità, con ridondanza per assicurare un'erogazione ininterrotta durante la sostituzione delle bombole.

Una configurazione tipica include un collettore di alimentazione collegato ai cilindri, un collettore di distribuzione per più uscite e pannelli di controllo per l'automazione. Nelle fabbriche di semiconduttori, i collettori alimentano strumenti di processo come i reattori CVD, dove il SiH4 si decompone ad alte temperature (circa 600-800 °C) depositando strati di silicio. Il ruolo del collettore è quello di regolare la pressione dai livelli dei cilindri (alti) ai requisiti degli strumenti (bassi, spesso 10-50 psi), mantenendo al contempo la purezza attraverso tubi in acciaio inossidabile elettrolucidati per ridurre al minimo la generazione di particelle.

I collettori possono essere manuali, semiautomatici o completamente automatici. I sistemi manuali richiedono l'intervento dell'operatore per la sostituzione delle bombole, mentre quelli automatici utilizzano sensori di pressione per passare da una bancata all'altra senza interruzioni. Per l'SiH4, si preferisce la commutazione automatica per ridurre al minimo l'esposizione umana. L'integrazione con i sistemi di gestione degli impianti consente il monitoraggio remoto, migliorando l'efficienza operativa.



Componenti del collettore del gas SiH4

Il collettore di gas SiH4 è composto da diversi componenti interconnessi, ognuno dei quali svolge una funzione specifica nella gestione del gas.

1. Bombole e raccordi per gas: la fonte primaria sono le bombole riempite con SiH4 compresso. I raccordi utilizzano raccordi standard CGA (Compressed Gas Association), come CGA 350 per il silano, per garantire compatibilità e tenuta stagna. Spesso, sulla valvola della bombola vengono installati dei limitatori di portata per limitare la portata, evitando rilasci rapidi che potrebbero causare esplosioni.

2. Regolatori di pressione: riducono la pressione elevata della bombola a livelli utilizzabili. I regolatori a doppio stadio sono comuni per un controllo preciso, con il primo stadio che riduce la pressione a un valore intermedio e il secondo che la regola con precisione. Materiali come l'acciaio inossidabile 316L resistono alla corrosione da potenziali prodotti di decomposizione.

3. Valvole: diverse valvole controllano il flusso del gas. Le valvole di isolamento chiudono le sezioni per la manutenzione, le valvole di ritegno impediscono il riflusso e le valvole pneumatiche automatizzano le operazioni utilizzando aria compressa. Le valvole di eccesso di flusso (EFV) si attivano se il flusso supera una soglia, indicando una perdita.

4. Pannelli collettori: il nucleo centrale in cui si collegano più bombole. Un pannello collettore valvole (VMP) consente la commutazione tra bombole attive e di riserva. Per l'SiH4, questi sono spesso racchiusi in armadi ventilati con pressione negativa per contenere le perdite.

5. Sistemi di spurgo: essenziali per la sicurezza, le linee di spurgo utilizzano gas inerte (ad esempio N2) per lavare il sistema prima e dopo la sostituzione delle bombole, rimuovendo il SiH4 residuo e impedendo l'ingresso di aria. Generatori di vuoto o eiettori facilitano l'evacuazione.

6. Filtri e purificatori: i filtri al punto d'uso rimuovono le particelle, mentre i purificatori eliminano l'umidità e l'ossigeno, che potrebbero reagire con SiH4.

7. Sensori e apparecchiature di monitoraggio: trasduttori di pressione, misuratori di portata e rilevatori di gas monitorano i parametri. I rilevatori di fiamma UV/IR rilevano l'accensione, mentre i rilevatori di gas tossici segnalano eventuali perdite.

Questi componenti sono saldati o saldati orbitalmente per ridurre al minimo le giunzioni, riducendo il rischio di perdite. L'intero sistema è testato per perdite di elio a velocità inferiori a 10^-9 atm-cc/s.



Principio di funzionamento del collettore di gas SiH4

Il funzionamento di un collettore di gas SiH4 segue una sequenza strutturata per garantire un'erogazione sicura ed efficiente.

Per prima cosa, le bombole vengono collegate al collettore in una camera di combustione o in un bunker. Il sistema viene inizialmente spurgato con azoto per eliminare l'aria. Una volta fissate, la valvola della bombola viene aperta, consentendo all'SiH4 di fluire nel regolatore, dove la pressione viene ridotta.

In un collettore di commutazione automatica, i sensori di pressione rilevano quando la bombola attiva si avvicina all'esaurimento (ad esempio, sotto i 100 psi). Il sistema passa quindi alla bombola di riserva tramite elettrovalvole, attivando un allarme per la sostituzione. Durante la commutazione, una breve spurgo mantiene la continuità.

Il gas passa quindi attraverso filtri e regolatori di flusso, che utilizzano regolatori di portata massica (MFC) per una misurazione precisa, spesso in sccm (centimetri cubi standard al minuto). Il collettore distribuisce il gas a più linee, ciascuna dotata di valvole di isolamento per il controllo individuale degli utensili.

Lo spurgo è fondamentale: prima di scollegare una bombola, la linea viene evacuata e riempita con N2 più volte. Questo ciclo rimuove i residui di SiH4, prevenendo l'autoaccensione dovuta all'esposizione all'aria.

Durante la fase di consegna, il SiH4 può essere miscelato con gas di trasporto in un collettore di miscelazione per ricette specifiche. Il gas raggiunge la camera di processo, dove viene riscaldato o attivato al plasma per la deposizione.

In ogni fase, il sistema di controllo, spesso basato su PLC, monitora le variabili. In caso di anomalie come cali di pressione o perdite, le valvole di arresto di emergenza (ESV) isolano la fonte.

Questo principio garantisce tempi di inattività minimi, con collettori che supportano le operazioni 24 ore su 24, 7 giorni su 7 nelle fabbriche.



Caratteristiche di sicurezza nei collettori di gas SiH4

Considerati i pericoli dell'SiH4, i collettori incorporano caratteristiche di sicurezza multistrato.

1. Involucro e ventilazione: le cabine a gas mantengono una pressione negativa con portate di scarico di 200-300 cfm, diluendo le potenziali perdite al di sotto dei limiti di infiammabilità. Gli scrubber trattano i gas di scarico per neutralizzare il silano.

2. Sistemi di rilevamento: il monitoraggio continuo utilizza sensori elettrochimici per SiH4 a livelli di ppm, con allarmi a 5 ppm (TLV). I rilevatori di fiamma attivano gli arresti in caso di accensione.

3. Isolamento di emergenza: le valvole di sicurezza pneumatiche si chiudono automaticamente in caso di allarme, isolando il collettore. Alimentatori ridondanti garantiscono la funzionalità in caso di interruzioni.

4. Limitazione del flusso: gli orifizi limitano la portata di rilascio a meno di 1 scfm, dando tempo di risposta.

5. Soppressione degli incendi: i sistemi a polvere chimica o CO2 spengono gli incendi senza reagire con SiH4.

6. Interblocchi e allarmi: le porte si bloccano per impedirne l'apertura durante il funzionamento; allarmi acustici/visivi avvisano il personale.

7. Protezione personale: sebbene non facciano parte del collettore, i protocolli includono autorespiratori e formazione.

Queste caratteristiche sono conformi a codici come NFPA 318, riducendo al minimo i rischi.



Applicazioni dei collettori di gas SiH4

Principalmente nei semiconduttori per la deposizione di polisilicio, silicio amorfo e nitruro di silicio. Nelle celle solari, per il fotovoltaico a film sottile. Anche nei display a schermo piatto e nei laboratori di ricerca sui nanomateriali.



Manutenzione e buone pratiche

Ispezioni regolari verificano la presenza di perdite, calibrano i sensori trimestralmente e sostituiscono i componenti annualmente. Le migliori pratiche includono la formazione degli operatori, esercitazioni di emergenza e l'utilizzo di materiali compatibili.



Sistemi di collettori di scambio gas speciali
Sistemi di collettori di scambio gas speciali
Conclusione

I collettori per gas SiH4 sono un esempio di ingegno ingegneristico nella gestione di materiali pericolosi. Integrando componenti robusti, controlli precisi e sicurezza avanzata, favoriscono l'innovazione nei settori high-tech. Con l'aumentare della domanda, i collettori del futuro potrebbero integrare l'intelligenza artificiale per la manutenzione predittiva, migliorando ulteriormente l'affidabilità.
