A cosa serve una valvola di riduzione della pressione del gas speciale?

A cosa serve una valvola di riduzione della pressione del gas speciale?

Nel mondo delle applicazioni industriali, scientifiche e mediche, i gas svolgono un ruolo fondamentale nel consentire processi che spaziano dall'analisi chimica ai trattamenti medici salvavita. I gas speciali, che includono gas ad alta purezza, rari, corrosivi o tossici, sono essenziali in questi settori. Tuttavia, la gestione sicura ed efficace di questi gas richiede un controllo preciso della loro pressione e del loro flusso. È qui che entra in gioco la valvola di riduzione della pressione per gas speciali (PRV), comunemente nota anche come regolatore di pressione.

Una valvola di riduzione della pressione per gas speciali è un dispositivo specializzato progettato per ridurre l'alta pressione del gas immagazzinato in bombole o condotte a un livello inferiore e più gestibile, adatto alle apparecchiature e ai processi a valle. A differenza delle valvole per uso generico, queste sono progettate per soddisfare i severi requisiti dei gas speciali, garantendo purezza, sicurezza e affidabilità. Prevengono la sovrapressurizzazione, mantengono una pressione di erogazione costante e proteggono i sistemi sensibili da eventuali danni.

L'uso principale di una valvola di sicurezza per gas speciali è quello di facilitare il rilascio sicuro e controllato di gas in applicazioni in cui anche piccole fluttuazioni di pressione potrebbero compromettere i risultati o rappresentare un pericolo. Ad esempio, nei laboratori, queste valvole garantiscono che gli strumenti analitici ricevano un apporto costante di gas di calibrazione. Nell'industria dei semiconduttori, gestiscono gas ad altissima purezza, fondamentali per i processi produttivi. Le strutture mediche le utilizzano per l'ossigeno e altri gas terapeutici, mentre gli ambienti industriali le utilizzano per la saldatura o per reazioni chimiche che coinvolgono gas reattivi.

Questo articolo approfondisce le complessità delle valvole riduttrici di pressione per gas speciali, esplorandone progettazione, funzionalità, tipologie, applicazioni e best practice per la selezione, l'installazione e la manutenzione. Conoscendo questi componenti, gli utenti possono apprezzarne il ruolo indispensabile nella tecnologia e nell'industria moderne. Con i progressi nei materiali e nell'ingegneria, queste valvole continuano a evolversi, supportando applicazioni sempre più sofisticate.

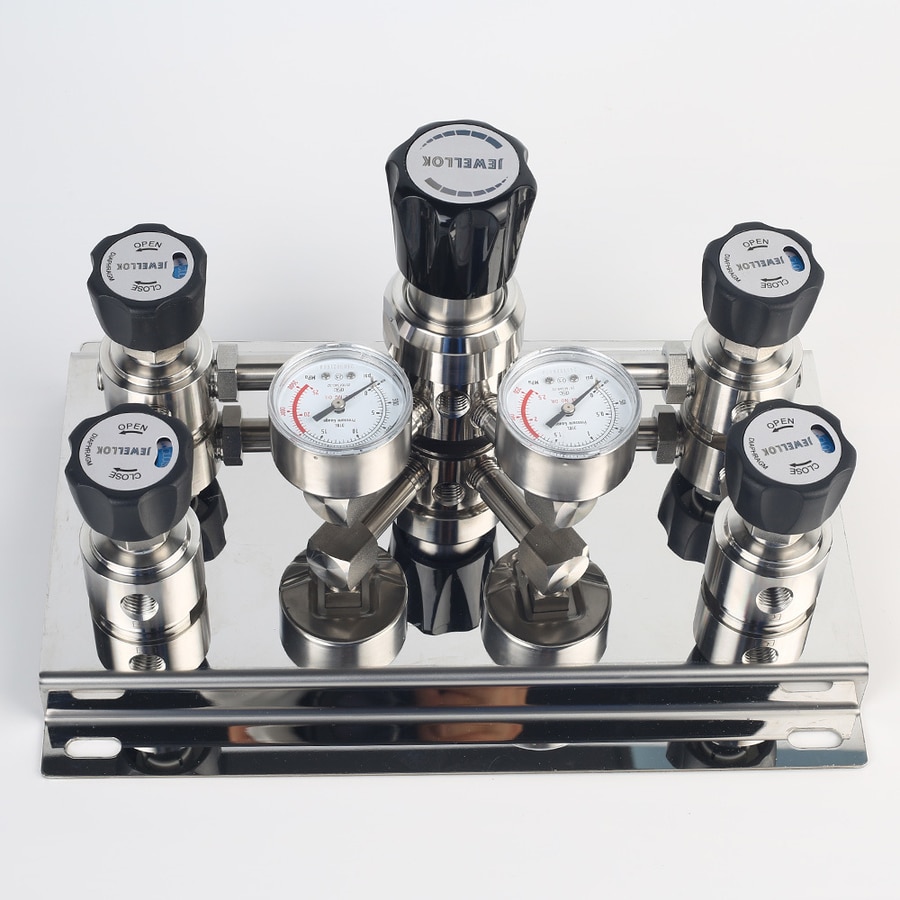

pannello collettore azoto per armadio gas individuale e scatola collettore valvole
Comprensione delle valvole di riduzione della pressione

I riduttori di pressione, in generale, sono dispositivi meccanici che regolano automaticamente la pressione di un fluido, in questo caso un gas, da una pressione di ingresso più elevata a una pressione di uscita più bassa. Sono parte integrante dei sistemi di controllo dei fluidi, garantendo che i componenti a valle funzionino entro limiti di pressione di sicurezza. Il principio di base prevede il bilanciamento delle forze per mantenere una pressione di uscita impostata nonostante le variazioni della pressione di ingresso o della portata richiesta.

Nel contesto dei gas, le valvole riduttrici di pressione differiscono da quelle utilizzate per i liquidi a causa della natura comprimibile dei gas, che può portare a cadute di pressione e variazioni di portata più significative. Una tipica valvola riduttrice di pressione è composta da tre elementi principali: un meccanismo di caricamento, un elemento sensibile e un elemento di controllo. Il meccanismo di caricamento, spesso una molla, imposta la pressione di uscita desiderata. L'elemento sensibile, solitamente una membrana, rileva le variazioni della pressione di uscita. L'elemento di controllo, una sede valvola e un otturatore, modula la portata per ottenere una riduzione della pressione.

Per i gas speciali, queste valvole devono andare oltre la funzionalità di base. I gas speciali sono definiti come gas preparati con specifici livelli di purezza o composizioni, spesso superiori al 99.999%, e includono miscele come standard di calibrazione, gas di zero o composti reattivi come ammoniaca, cloro o silano. Questi gas vengono utilizzati in ambienti in cui la contaminazione potrebbe compromettere esperimenti o prodotti, o in cui eventuali perdite potrebbero essere pericolose.

La necessità di valvole di sicurezza per gas speciali nasce dalle elevate pressioni di stoccaggio nelle bombole, che possono raggiungere i 3000 psig o più. Collegare direttamente l'apparecchiatura a pressioni così elevate rischierebbe di danneggiarla o di comprometterne la sicurezza. Pertanto, le valvole di sicurezza riducono questa pressione a un valore tipicamente compreso tra 0 e 500 psig, a seconda dell'applicazione. Inoltre, integrano caratteristiche come diaframmi metallici per impedire la permeazione del gas e garantirne la purezza.

Storicamente, i regolatori di pressione sono stati utilizzati fin dall'inizio del XX secolo nella gestione industriale dei gas, ma versioni speciali sono emerse con lo sviluppo della chimica analitica e dell'elettronica a metà del XX secolo. Oggi, sono prodotti in conformità a standard come quelli della Compressed Gas Association (CGA), garantendo compatibilità e sicurezza.



Gas speciali e i loro requisiti unici

I gas speciali comprendono una categoria molto più ampia rispetto ai comuni gas industriali come ossigeno o azoto. Includono versioni ad alta purezza di gas inerti (ad esempio elio, argon), gas reattivi (ad esempio acido solfidrico, monossido di carbonio) e miscele personalizzate per usi specifici. Questi gas sono essenziali in settori come quello farmaceutico, del monitoraggio ambientale, della lavorazione alimentare e aerospaziale.

I requisiti specifici per la gestione dei gas speciali derivano dalle loro proprietà. I ​​gas ad elevata purezza devono rimanere incontaminati per evitare interferenze con processi come la gascromatografia o le operazioni laser. I gas corrosivi, come l'acido cloridrico, possono degradare i materiali standard, rendendo necessarie valvole realizzate in leghe resistenti come Hastelloy o Monel. I gas tossici o infiammabili richiedono design a tenuta stagna per prevenire rischi per la salute o esplosioni.

Le valvole di riduzione della pressione per questi gas devono affrontare queste problematiche. Ad esempio, spesso presentano superfici elettrolucidate per ridurre al minimo la formazione di particelle e i siti di adsorbimento. Le guarnizioni e le sedi sono realizzate con materiali come PTFE o Viton per resistere agli agenti chimici e garantire una tenuta ermetica. Nelle applicazioni ad altissima purezza, come la fabbricazione di semiconduttori, i regolatori utilizzano design compatibili con il vuoto per prevenire il degassamento.

Inoltre, i gas speciali sono spesso forniti in bombole con specifiche uscite valvola standardizzate da connessioni CGA. La valvola di sicurezza deve essere compatibile con queste per garantire un fissaggio sicuro. Per i gas liquefatti come l'anidride carbonica o il protossido di azoto, i regolatori possono includere elementi riscaldati per evitare il congelamento durante l'espansione.

Il ruolo delle valvole di sicurezza in questo contesto non è solo quello di ridurre la pressione, ma anche di proteggere il sistema. Incorporano valvole di sicurezza per scaricare la pressione in eccesso, prevenendo rotture. Nelle applicazioni ad alta portata, mantengono la stabilità per evitare sovratensioni che potrebbero interrompere i processi.



Progettazione e componenti delle valvole di regolazione della pressione dei gas speciali

La progettazione di una valvola di riduzione della pressione del gas speciale è un capolavoro di ingegneria di precisione, studiata per soddisfare le esigenze di applicazioni con gas sensibili. Il corpo valvola è generalmente realizzato in ottone, acciaio inossidabile o leghe speciali per garantire la compatibilità con il gas e la resistenza alla corrosione.

I componenti chiave includono:

– Porte di ingresso e uscita: l'ingresso si collega alla sorgente ad alta pressione tramite un raccordo CGA, mentre l'uscita conduce al sistema a valle. Queste porte sono progettate per ridurre al minimo il volume morto, riducendo così i rischi di contaminazione.

– Manometri: i doppi manometri monitorano le pressioni di ingresso e di uscita. I modelli ad alta purezza utilizzano manometri a tubo di Bourdon con parti bagnate isolate.

– Meccanismo di regolazione: una manopola o una vite comprime la molla di carico per impostare la pressione di uscita. Nei sistemi automatizzati, questo può essere pneumatico o elettronico.

– Diaframma: l'elemento sensibile, spesso realizzato in acciaio inossidabile o Hastelloy, si flette in risposta alle variazioni di pressione, isolando il gas dalla camera della molla per evitare contaminazioni.

– Sede valvola e otturatore: l'elemento di controllo, in cui l'otturatore si muove contro la sede per regolare il flusso. Le sedi morbide come Kel-F vengono utilizzate per una tenuta stagna in applicazioni a bassa pressione.

– Valvola di sicurezza: una funzione di sicurezza integrata che si apre a una pressione preimpostata per proteggere il sistema.

– Filtri e porte di spurgo: alcuni modelli includono filtri di ingresso per intrappolare le particelle e valvole di spurgo per evacuare l'aria o i gas residui durante l'avvio.

I dettagli tecnici variano a seconda del modello. Ad esempio, gli intervalli di pressione di mandata possono variare dal vuoto a 6000 psig, con portate fino a diverse centinaia di piedi cubi standard al minuto (SCFM). Le perdite di elio sono spesso specificate a 10-9 cc/sec per i progetti ad alta integrità.

Nei regolatori a due stadi, una camera intermedia riduce la pressione gradualmente, migliorando la stabilità. I ​​modelli con sensore a pistone sono utilizzati per applicazioni ad alta pressione in cui le membrane potrebbero rompersi.



Come funzionano le valvole di sicurezza per gas speciali

Il funzionamento di una valvola di non ritorno per gas speciali si basa sull'equilibrio delle forze. Quando la valvola è chiusa, la pressione di uscita è zero. Ruotando la manopola di regolazione si comprime la molla di carico, che spinge sulla membrana. Questa forza sposta l'otturatore dalla sede, consentendo al gas di fluire dall'ingresso ad alta pressione all'uscita.

All'aumentare della pressione di uscita, questa agisce contro la membrana, contrastando la forza della molla. Quando queste forze si equilibrano, l'otturatore si stabilizza, mantenendo la pressione impostata. Se la domanda aumenta (ad esempio, maggiore portata), la pressione di uscita diminuisce leggermente, facendo sì che la membrana apra ulteriormente la valvola. Al contrario, una riduzione della domanda la chiude.

Nelle valvole di non ritorno monostadio, al diminuire della pressione nel cilindro, la pressione di uscita aumenta leggermente a causa dell'"effetto pressione di alimentazione", che richiede delle regolazioni. I modelli a due stadi attenuano questo problema riducendo prima la pressione a una pressione intermedia fissa, per poi regolarla con precisione nel secondo stadio.

Per applicazioni speciali, caratteristiche come le sedi compensate riducono al minimo il droop (caduta di pressione con aumento della portata). I regolatori elettronici utilizzano sensori e attuatori per un controllo preciso, integrandosi con i sistemi PLC.



Tipi di valvole di non ritorno per gas speciali

Le valvole di regolazione della pressione (PRV) per gas speciali sono classificate in base a progettazione, applicazione e caratteristiche:

– Regolatori monostadio: semplici ed economici per applicazioni che tollerano variazioni di pressione. Ideali per utilizzi di breve durata o basse pressioni di ingresso (<1000 psig).

– Regolatori a due stadi: forniscono un'uscita stabile per pressioni di ingresso elevate o esigenze precise. Comune nei laboratori analitici.

– Regolatori ad alta purezza: presentano corpi in barre, diaframmi metallici e finiture elettrolucidate per ridurre al minimo la contaminazione. Utilizzati nei settori dei semiconduttori e farmaceutico.

– Regolatori resistenti alla corrosione: realizzati con materiali come PVC o rivestiti in Teflon per gas aggressivi.

– Regolatori ad altissima pressione: gestiscono pressioni fino a 10,000 psig per test specializzati.

– Regolatori di linea: dispositivi al punto d'uso per sistemi di condotte, spesso con limiti di ingresso bassi.

– Regolatori di contropressione: mantengono la pressione a monte, utili per lo sfiato o la ricircolazione.

Ogni tipologia soddisfa esigenze specifiche, con modelli ibridi disponibili per configurazioni personalizzate.



Applicazioni in tutti i settori

Le valvole di regolazione della pressione (PRV) per gas speciali trovano ampio impiego in diversi settori:

– Laboratorio e analisi: nella cromatografia gassosa, nella spettrometria di massa e nella calibrazione, forniscono pressioni precise per gas di trasporto come l'elio.

– Produzione di semiconduttori: i regolatori ad altissima purezza gestiscono droganti come l'arsina, garantendo una deposizione priva di contaminazione.

– Medicina e assistenza sanitaria: per le apparecchiature per ossigenoterapia, anestesia e respirazione, le PRV di grado medico sono conformi agli standard ISO.

– Monitoraggio ambientale: regolamentazione dei gas per gli analizzatori della qualità dell’aria e per i test delle emissioni.

– Processi industriali: nella saldatura con miscele di argon o nella sintesi chimica con gas reattivi.

– Aerospaziale e difesa: per test di propulsione con gas ad alta pressione.

– Alimenti e bevande: controllo della CO2 per la carbonatazione o dell’azoto per il confezionamento.

Queste applicazioni evidenziano la versatilità della valvola nel consentire un utilizzo sicuro ed efficiente del gas.



Criteri di selezione

La scelta della valvola di regolazione della pressione (PRV) per gas speciali più adatta comporta la valutazione di:

– Compatibilità con i gas: resistenza del materiale alla corrosione o alla reazione.

– Intervalli di pressione: ingresso massimo, punto di regolazione dell'uscita e capacità di flusso.

– Requisiti di purezza: progetti ad alta purezza per app sensibili.

– Fattori ambientali: temperatura, vibrazioni e spazio di installazione.

– Caratteristiche di sicurezza: valvole di sicurezza, manometri e certificazioni.

– Costi e manutenzione: bilanciare i costi iniziali con la longevità.

Consultare le specifiche dei produttori garantisce una scelta ottimale.



Installazione, funzionamento e manutenzione

L'installazione richiede connessioni pulite, coppia di serraggio adeguata e test di tenuta. Il funzionamento prevede una pressurizzazione lenta, la regolazione della pressione impostata e il monitoraggio dei manometri.

La manutenzione include ispezioni periodiche per individuare eventuali perdite, usura della membrana e pulizia con solventi approvati. Evitare la lubrificazione e conservare in ambienti puliti.



Considerazioni sulla sicurezza

La sicurezza è fondamentale: utilizzare solo i gas previsti, ventilare adeguatamente e installare sistemi di spurgo. I rischi includono asfissia, tossicità e incendio; la mitigazione può essere effettuata tramite formazione e attrezzature come le valvole di sicurezza.




produttore di sistemi di gas integrati in Cina
Conclusione

Le valvole di riduzione della pressione per gas speciali sono essenziali per il controllo dei gas ad alta pressione in applicazioni complesse, garantendo sicurezza, purezza e prestazioni. Il loro design sofisticato supporta l'innovazione in tutti i settori, rendendole strumenti indispensabili nella scienza e nell'ingegneria moderne.
