Perché i sistemi di erogazione di gas per semiconduttori richiedono valvole a membrana ad altissima purezza

Perché i sistemi di erogazione di gas per semiconduttori richiedono valvole a membrana ad altissima purezza

La produzione di semiconduttori dipende da un ambiente di processo estremamente controllato. Dalla pulizia dei wafer e dalla deposizione all'incisione, al drogaggio, all'ossidazione e alla pulizia della camera, i processi avanzati di produzione di semiconduttori utilizzano un'ampia gamma di gas speciali con requisiti rigorosi in termini di purezza, stabilità della pressione, controllo del flusso e prevenzione della contaminazione. In queste applicazioni, anche una minima quantità di contaminazione indesiderata può compromettere la resa dei wafer, le prestazioni dei dispositivi e l'affidabilità complessiva della produzione.

Il sistema di distribuzione del gas è quindi uno dei componenti infrastrutturali più critici in una fabbrica di semiconduttori. Deve immagazzinare, regolare, distribuire e controllare in modo sicuro i gas di processo, mantenendone la purezza specificata lungo l'intero percorso di distribuzione. Tra i numerosi componenti utilizzati in un sistema di gas per semiconduttori, la valvola è particolarmente importante perché controlla direttamente il flusso di gas e rappresenta una potenziale fonte di generazione di particelle, degassamento, perdite e contaminazione incrociata.

Per questo motivo, i sistemi di distribuzione del gas per semiconduttori richiedono comunemente valvole a membrana ad altissima purezza (UHP) anziché valvole industriali convenzionali. Progettate specificamente per applicazioni di gestione del gas impegnative, le valvole a membrana UHP offrono un'eccezionale tenuta stagna, una bassa generazione di particelle, un volume morto ridotto al minimo, resistenza alla corrosione e un isolamento del gas affidabile.

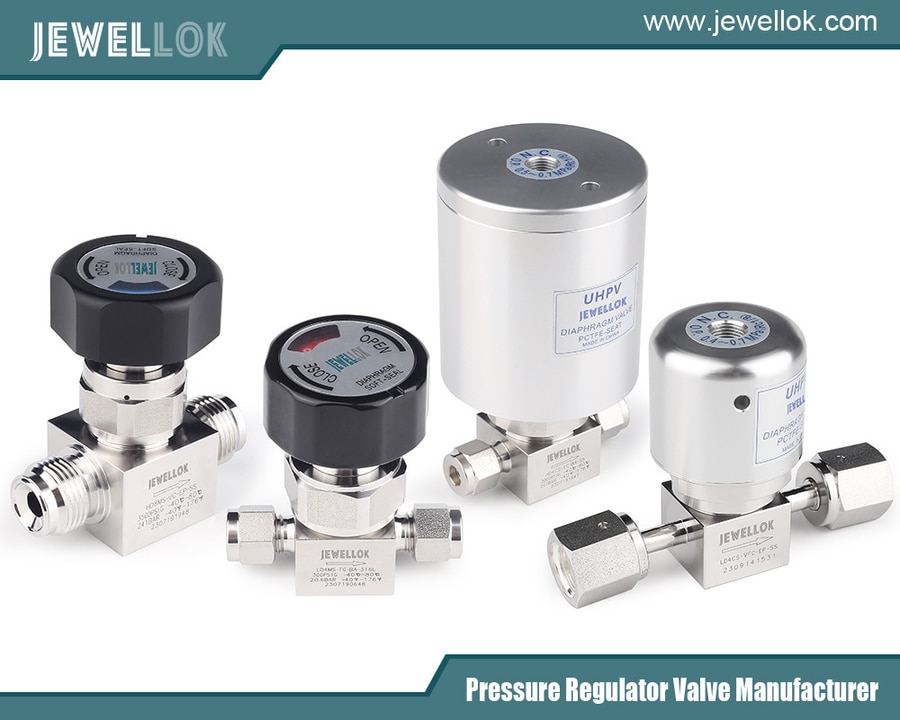

Valvole per bombole di gas ad altissima purezza
1. Il ruolo cruciale delle valvole nell'erogazione di gas nei semiconduttori
Un sistema di alimentazione del gas per semiconduttori è in genere costituito da bombole di gas o fonti di gas sfuso, armadi per il gas, regolatori di pressione, filtri, collettori di valvole, pannelli di controllo del gas, tubazioni, regolatori di flusso di massa e strumenti di processo. Ogni componente deve funzionare in sinergia per erogare il gas corretto alla pressione e alla portata richieste.

Le valvole sono installate in diversi punti del sistema. Possono essere utilizzate per:

Isolamento della fonte di gas
Controllo e regolazione della pressione
Operazioni di epurazione
Commutazione del gas
Arresto di emergenza
Distribuzione del gas di processo
Sequenziamento automatico
Isolamento di manutenzione
Poiché le valvole si aprono e si chiudono ripetutamente durante la produzione, sono soggette a continue sollecitazioni meccaniche e chimiche. Una valvola progettata in modo inadeguato può diventare una fonte di contaminazione o creare un percorso di perdita che compromette l'intero sistema di distribuzione del gas.

Le valvole a membrana UHP risolvono molti di questi problemi grazie a una costruzione specializzata in cui una membrana metallica flessibile separa il gas di processo dal meccanismo di azionamento della valvola. Questa soluzione è particolarmente utile quando si gestiscono gas sensibili utilizzati nei processi di produzione di semiconduttori.

2. Perché le valvole convenzionali non sono sufficienti
Le valvole industriali convenzionali sono generalmente progettate in base a requisiti generali quali durata, economicità e gestione di sostanze chimiche o gas. La produzione di semiconduttori richiede un livello di prestazioni molto più elevato.

Una delle principali preoccupazioni riguarda la contaminazione interna. Le strutture delle valvole convenzionali possono contenere componenti mobili, cavità, guarnizioni, lubrificanti o materiali che possono introdurre particelle e sostanze volatili nel flusso di gas.

Un altro problema è rappresentato dal volume morto. Le cavità interne possono intrappolare gas residui, umidità o contaminanti. Quando la valvola commuta tra gas di processo e gas di spurgo, questi materiali intrappolati possono essere rilasciati nel flusso gassoso.

Un altro problema critico è rappresentato dalle perdite. I gas utilizzati nei semiconduttori possono contenere sostanze tossiche, corrosive, piroforiche, ossidanti o comunque pericolose. Anche una piccola perdita esterna può creare un rischio significativo per la sicurezza, mentre una perdita interna può causare una miscelazione indesiderata dei gas.

Le valvole a membrana UHP sono progettate specificamente per ridurre al minimo questi rischi.

3. Tecnologia a diaframma metallico per applicazioni UHP
La caratteristica distintiva di una valvola a membrana UHP è la sua membrana metallica. Invece di affidarsi a un tradizionale sistema di tenuta dello stelo per isolare il gas di processo, la membrana funge da barriera tra il gas e l'attuatore della valvola.

Questa configurazione offre diversi vantaggi.

Innanzitutto, il gas di processo normalmente non entra in contatto con lo stelo della valvola o con il meccanismo dell'attuatore. Ciò riduce notevolmente la possibilità che lubrificante, particelle o contaminanti meccanici penetrino nel flusso di gas.

In secondo luogo, il diaframma può garantire prestazioni di chiusura estremamente affidabili. Se progettata e realizzata correttamente, la valvola può raggiungere tassi di perdita interni ed esterni estremamente bassi.

In terzo luogo, la progettazione del diaframma può ridurre il numero di componenti mobili interni esposti all'ambiente di processo. Ciò è particolarmente importante per i gas corrosivi e reattivi.

Nelle applicazioni a semiconduttore, i materiali e la geometria del diaframma devono essere selezionati con cura in base a pressione, temperatura, composizione chimica del gas, requisiti di ciclo e durata di servizio prevista.

4. I materiali ad altissima purezza sono essenziali
La scelta del materiale è uno degli aspetti più importanti da considerare nella progettazione di un sistema di alimentazione del gas per semiconduttori. Persino l'acciaio inossidabile di alta qualità non è automaticamente adatto per applicazioni ad altissima pressione (UHP).

Molti sistemi a gas per semiconduttori utilizzano acciaio inossidabile 316L di alta qualità per la sua resistenza alla corrosione, la robustezza meccanica e la compatibilità con applicazioni che richiedono gas ad elevata purezza. Tuttavia, la qualità di fabbricazione del materiale è altrettanto importante.

Le valvole UHP possono utilizzare acciaio inossidabile trattato in modo speciale, prodotto con rigorosi controlli su composizione, inclusioni, condizioni superficiali e pulizia. Per applicazioni esigenti, possono essere specificate tecnologie avanzate di lavorazione dei materiali, come la fusione e la rifusione sotto vuoto, per migliorare la consistenza del materiale.

Anche le superfici interne a contatto con il fluido vengono trattate con cura. L'elettrolucidatura è ampiamente utilizzata per ottenere superfici interne lisce e pulite, con una rugosità superficiale ridotta. Una superficie più liscia contribuisce a minimizzare la ritenzione di particelle, a migliorare la pulibilità e a ridurre i punti in cui potrebbero accumularsi umidità o contaminanti.

5. Controllo delle particelle e prevenzione della contaminazione
La contaminazione da particelle è una delle problematiche più serie nella produzione di semiconduttori. I moderni dispositivi a semiconduttore contengono strutture estremamente piccole, il che significa che particelle che possono apparire insignificanti nelle applicazioni industriali convenzionali possono trasformarsi in difetti importanti su un wafer.

Ogni componente del percorso di distribuzione del gas può potenzialmente contribuire alla presenza di particelle a causa di corrosione, usura meccanica, finitura superficiale scadente o assemblaggio improprio.

Le valvole a membrana UHP sono progettate per ridurre al minimo questi rischi attraverso:

costruzione interna a basso contenuto di particelle
Superfici lisce elettrolucidate
Riduzione del volume morto interno
Materiali metallici di alta qualità
Ambienti di assemblaggio controllati
Processi di produzione puliti
Movimento affidabile del diaframma
Riduzione dell'attrito tra i componenti del processo
L'obiettivo non è semplicemente realizzare una valvola che funzioni meccanicamente. L'obiettivo è garantire che la valvola non comprometta la purezza del gas che la attraversa.

6. Tenuta stagna e sicurezza del processo
Gli impianti di produzione di semiconduttori utilizzano frequentemente gas che richiedono un contenimento rigoroso. Ne sono un esempio i gas speciali impiegati nei processi di incisione, deposizione, drogaggio, pulizia e condizionamento delle camere.

Una valvola di erogazione del gas necessita pertanto di un'eccellente tenuta esterna. Le perdite possono causare la contaminazione del prodotto, danni alle apparecchiature, esposizione ambientale o gravi incidenti di sicurezza.

Le valvole a membrana UHP sono progettate per fornire un confine di contenimento metallo-metallo o a base metallica estremamente affidabile. Con un'adeguata produzione e collaudo, possono raggiungere prestazioni di perdita estremamente basse.

I produttori di valvole possono effettuare test di tenuta all'elio, test di pressione, test di tenuta della sede e test di ciclo funzionale per verificarne le prestazioni.

Per i sistemi a gas automatizzati, un azionamento affidabile delle valvole è altrettanto importante. Una valvola deve aprirsi e chiudersi in modo coerente in base al segnale di controllo, senza bloccarsi, ritardi eccessivi o chiusure incomplete.

7. Un basso volume morto migliora la purezza del gas
Il volume morto si riferisce alle aree all'interno di un componente gassoso in cui il gas di processo può rimanere intrappolato. Nelle applicazioni dei semiconduttori, la minimizzazione del volume morto è particolarmente importante perché il gas residuo può rimanere nel sistema dopo una fase del processo.

Ad esempio, se un impianto a gas passa da un gas speciale a un altro, il gas intrappolato nelle cavità interne può potenzialmente mescolarsi con il gas in ingresso. Anche dopo lo spurgo, un volume morto eccessivo può aumentare i tempi di spurgo e il consumo di gas.

Le valvole a membrana UHP possono essere progettate con percorsi di flusso interni compatti e cavità ridotte al minimo. Ciò consente uno spurgo più efficace e uno scambio di gas più rapido.

Un basso volume morto contribuisce inoltre a un controllo più preciso del gas di processo, soprattutto nei sistemi in cui la composizione del gas deve variare rapidamente tra le diverse fasi del processo.

8. Compatibilità con gas corrosivi e reattivi
Nei processi di produzione dei semiconduttori si utilizzano gas con caratteristiche chimiche molto diverse. Alcuni sono corrosivi, mentre altri possono reagire con l'umidità, i metalli o i materiali organici.

I materiali delle valvole devono quindi essere selezionati in base alla specifica composizione chimica del gas.

L'acciaio inossidabile 316L è comunemente utilizzato in molte applicazioni con gas ad altissima pressione (UHP), mentre per ambienti particolarmente aggressivi possono essere necessarie leghe speciali o trattamenti superficiali. Il materiale del diaframma, del corpo valvola, delle guarnizioni e di tutti gli altri componenti a contatto con il fluido devono essere valutati nell'ambito di una strategia completa di compatibilità dei materiali.

Una valvola adatta a un determinato gas potrebbe non esserlo per un altro. Pertanto, prima di scegliere una valvola, i progettisti dovrebbero valutare la compatibilità del gas, la temperatura, la pressione, la concentrazione, la frequenza di ciclo e i requisiti di pulizia.

9. Stabilità della pressione e del flusso
Le apparecchiature per la lavorazione dei semiconduttori spesso richiedono una pressione e un flusso di gas estremamente stabili. Le variazioni nell'erogazione del gas possono influire sull'uniformità del processo e, in ultima analisi, sulla qualità dei wafer.

Sebbene una valvola a membrana non sia necessariamente il dispositivo primario di controllo del flusso, la sua capacità di fornire caratteristiche di apertura e chiusura ripetibili è essenziale per le prestazioni del sistema.

Insieme a regolatori di pressione, regolatori di flusso di massa, sensori e sistemi di controllo automatizzati, le valvole a membrana UHP costituiscono una parte importante dell'architettura complessiva di controllo del gas.

La velocità di azionamento, la ripetibilità, le caratteristiche Cv e la pressione nominale della valvola devono pertanto essere adeguate ai requisiti del processo specifico.

10. Automazione e sistemi intelligenti di distribuzione del gas
I moderni sistemi di distribuzione del gas per semiconduttori sono sempre più automatizzati. Armadi e pannelli del gas possono utilizzare valvole pneumatiche, sensori elettronici, controllori programmabili e interblocchi di sicurezza automatici.

Le valvole a membrana UHP sono particolarmente adatte a questi sistemi perché possono essere configurate per il funzionamento automatico.

Ad esempio, un pannello di controllo del gas automatizzato può utilizzare valvole per controllare:

isolamento della bombola del gas
Fornitura di gas di processo
Fornitura di gas di spurgo
Operazioni di ventilazione
Evacuazione del vuoto
Arresto di emergenza
Commutazione della fonte di gas
L'automazione migliora la coerenza e riduce la necessità di intervento manuale. Tuttavia, i sistemi automatizzati richiedono anche valvole con una durata di ciclo prevedibile e prestazioni di feedback o di attuazione affidabili.

11. La pulizia e la qualità della produzione sono importanti
Le prestazioni di una valvola a membrana UHP dipendono non solo dal suo design, ma anche dalle modalità di fabbricazione e pulizia.

I componenti utilizzati nei sistemi di distribuzione del gas per semiconduttori vengono generalmente fabbricati in condizioni controllate. Dopo la lavorazione, il trattamento superficiale, la pulizia, l'assemblaggio e il collaudo, la valvola deve essere protetta dalla contaminazione durante l'imballaggio e il trasporto.

I controlli di qualità in fase di produzione possono includere l'ispezione dimensionale, la misurazione della rugosità superficiale, la verifica della pulizia, il test di tenuta all'elio, il test di pressione e il test funzionale.

Per i clienti del settore dei semiconduttori, anche la documentazione è fondamentale. Certificati dei materiali, verbali di ispezione, risultati dei test di tenuta e informazioni sulla tracciabilità possono aiutare gli ingegneri a verificare che i componenti soddisfino le specifiche del progetto.

12. Scelta della valvola a membrana UHP più adatta
Nella scelta di una valvola a membrana UHP, i progettisti dovrebbero considerare più che le dimensioni della connessione e la pressione nominale.

I parametri importanti includono:

Tipo di gas e compatibilità chimica
Pressione di esercizio
Range di temperatura
Requisiti di flusso
Valvola CV
Volume interno
Specifiche di tenuta esterna e del sedile
Grado del materiale
Finitura superficiale
Tipo di connessione
Metodo di attuazione
vita di ciclo
Standard di pulizia
Ambiente di installazione
Certificazioni e documentazione richieste
Le tecnologie di connessione come i raccordi di tipo VCR sono comunemente utilizzate nei sistemi di gas ad alta purezza perché forniscono connessioni affidabili con tenuta metallica e soddisfano rigorosi requisiti di tenuta.

La valvola dovrebbe essere valutata anche come parte integrante del sistema completo di erogazione del gas, piuttosto che come componente isolato.

13. Applicazioni nella produzione di semiconduttori
Le valvole a membrana UHP trovano ampia applicazione nei processi di produzione dei semiconduttori.

Nei sistemi di deposizione, contribuiscono a controllare l'erogazione dei gas precursori e di processo. Nei sistemi di incisione, possono essere utilizzati per gas corrosivi e reattivi. Nelle applicazioni di pulizia delle camere, supportano l'isolamento e la commutazione precisi dei gas.

Sono inoltre comunemente utilizzati in:

Armadi a gas
pannelli di distribuzione del gas
scatole collettori valvole
Sistemi di distribuzione del gas all'ingrosso
Sistemi di gas speciali
pannelli per gas di processo
Impianti di fabbricazione di semiconduttori
Produzione di LED
Produzione di celle solari
Produzione MEMS
Produzione di elettronica avanzata
Con la miniaturizzazione delle geometrie dei semiconduttori e l'inasprirsi dei requisiti di processo, aumenta costantemente l'importanza del controllo della contaminazione e della stabilità dell'erogazione del gas.

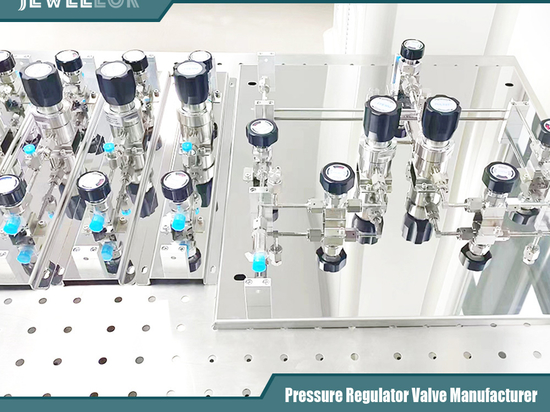

produttori di raccordi ad altissima purezza in Cina
Conclusione
Le valvole a membrana ad altissima purezza sono un componente fondamentale per sistemi affidabili di erogazione di gas per semiconduttori. La loro struttura a membrana metallica, il basso volume morto, l'elevata tenuta, la resistenza alla corrosione, la finitura superficiale controllata e la bassa generazione di particelle le rendono particolarmente adatte alle applicazioni più esigenti nel settore dei semiconduttori.

La valvola è molto più di un semplice componente on/off. Rappresenta una parte integrante della barriera di controllo della contaminazione tra la fonte di gas e la camera di processo. Una valvola a membrana UHP progettata correttamente può contribuire a mantenere la purezza del gas, migliorare la stabilità del processo, ridurre i rischi di perdite e supportare un'erogazione automatizzata del gas affidabile.

Per i produttori di semiconduttori e gli integratori di sistemi a gas, la scelta delle valvole dovrebbe quindi basarsi sull'applicazione completa piuttosto che sul solo prezzo. È necessario considerare la qualità del materiale, il trattamento superficiale, le prestazioni in termini di tenuta, il volume interno, la compatibilità con i gas, l'affidabilità dell'azionamento, la pulizia del processo produttivo e la tracciabilità.

Con l'evoluzione della produzione di semiconduttori verso nodi di processo sempre più avanzati e applicazioni di gas speciali più complesse, le valvole a membrana UHP ad alte prestazioni rimarranno una tecnologia essenziale per mantenere la purezza, la sicurezza e la precisione richieste dai moderni sistemi di erogazione di gas per semiconduttori.
