Integrazione del modulo di erogazione di prodotti chimici (CDM) con apparecchiature di processo automatizzate

Integrazione del modulo di erogazione di prodotti chimici (CDM) con apparecchiature di processo automatizzate

Con l'adozione sempre maggiore di processi produttivi automatizzati nei settori della produzione di semiconduttori, fotovoltaico, elettronica avanzata, farmaceutica e altri settori ad alta precisione, i sistemi di erogazione di prodotti chimici stanno diventando un elemento cruciale delle moderne apparecchiature di processo. Un modulo di erogazione di prodotti chimici (CDM) è progettato per immagazzinare, controllare, dosare e distribuire in sicurezza i prodotti chimici di processo dai loro contenitori di origine alle apparecchiature di produzione a valle. Integrato con le apparecchiature di processo automatizzate, un CDM può fornire un controllo preciso del flusso di prodotti chimici, un monitoraggio continuo, una maggiore stabilità del processo e una maggiore sicurezza per gli operatori.

A differenza dei tradizionali sistemi di fornitura di prodotti chimici, un sistema CDM integrato non è una semplice unità di trasferimento di sostanze chimiche. Funziona come un'interfaccia intelligente tra la fonte di approvvigionamento chimico e l'apparecchiatura di processo. Attraverso pompe, valvole, regolatori di pressione, flussimetri, sensori, filtri, controllori e interfacce di comunicazione, il sistema CDM è in grado di coordinare l'erogazione dei prodotti chimici in base alle esigenze in tempo reale delle apparecchiature di processo automatizzate.

Per le applicazioni chimiche ad alta purezza e corrosive, una corretta integrazione del sistema CDM (Continuous Drug Management) è particolarmente importante. La scelta dei materiali a contatto con il fluido, dei componenti del fluido, dell'architettura di controllo e dei protocolli di comunicazione può influenzare direttamente la purezza chimica, la ripetibilità del processo, il tempo di funzionamento delle apparecchiature e l'efficienza complessiva della produzione.


1. Che cos'è un modulo di rilascio di sostanze chimiche?

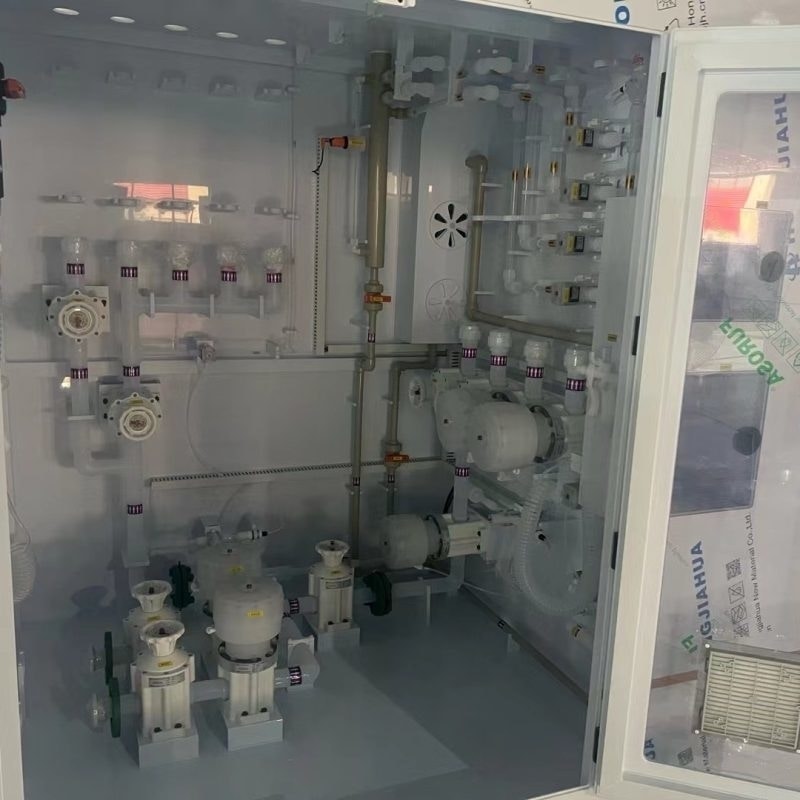

Un modulo di erogazione di prodotti chimici è un sottosistema compatto e integrato per la movimentazione di sostanze chimiche, che gestisce il trasferimento di prodotti chimici liquidi o speciali da un contenitore di origine a un dispositivo di processo nel punto di utilizzo.

Un tipico piano di gestione della mortalità (CDM) può includere:

Connessioni di ingresso e uscita per prodotti chimici
Valvole pneumatiche o elettriche
Pompe chimiche
Regolatori di pressione
Misuratori di portata o dispositivi di misurazione della portata massica
Filtri e componenti per il controllo delle particelle
Sensori di pressione e di perdita
Monitoraggio del livello dei liquidi
Linee di spurgo e drenaggio
Contenimento secondario
PLC o sistemi di controllo integrati
Interfaccia uomo-macchina (HMI)
Interfacce di comunicazione
A seconda dell'applicazione, il CDM può funzionare in modalità manuale, semiautomatica o completamente automatica.

Negli ambienti di produzione di semiconduttori e di processi avanzati, i moduli di erogazione di sostanze chimiche sono comunemente utilizzati per acidi, basi, solventi, agenti di incisione, detergenti e altri fluidi di processo speciali. Il sistema deve mantenere un flusso e una pressione stabili, riducendo al minimo la contaminazione, l'esposizione alle sostanze chimiche e le interruzioni impreviste.

L'obiettivo primario non è semplicemente quello di fornire sostanze chimiche, ma di fornirle alla corretta portata, pressione, concentrazione, temperatura e livello di purezza, in condizioni operative controllate.

2. Perché l'integrazione CDM è importante
Le moderne apparecchiature di processo dipendono sempre più dal dosaggio e dall'erogazione automatizzati di sostanze chimiche. La manipolazione manuale delle sostanze chimiche può introdurre variazioni nella portata, nella pressione, nei tempi e nelle procedure dell'operatore. Queste variazioni possono influire sulla qualità del prodotto e sulla ripetibilità del processo.

Integrando un sistema CDM con apparecchiature di processo automatizzate, l'erogazione di prodotti chimici può diventare parte integrante del ciclo di controllo complessivo della produzione.

Ad esempio, un sistema di processo automatizzato può inviare un segnale di richiesta di prodotto chimico al CDM. Il controllore del CDM può quindi verificare le condizioni del sistema, aprire le valvole appropriate, attivare la pompa, monitorare la portata e la pressione ed erogare la quantità programmata di prodotto chimico. Una volta raggiunta la quantità richiesta, il sistema può interrompere automaticamente la sequenza di erogazione.

Questo approccio offre diversi vantaggi:

Maggiore uniformità del processo: il controllo automatizzato riduce le variazioni causate dalle operazioni manuali.

Maggiore efficienza produttiva: la fornitura di prodotti chimici può essere sincronizzata con i cicli di produzione automatizzati.

Maggiore sicurezza: gli operatori sono meno esposti direttamente a sostanze chimiche pericolose.

Riduzione degli sprechi chimici: il dosaggio preciso riduce al minimo il consumo superfluo di sostanze chimiche.

Monitoraggio in tempo reale: pressione, portata, temperatura, livello e presenza di perdite possono essere monitorati continuamente.

Manutenzione predittiva: è possibile identificare le anomalie operative prima che causino guasti importanti alle apparecchiature.

3. Componenti chiave per l'integrazione CDM
Una corretta integrazione del CDM inizia con la selezione appropriata dei componenti. Ogni componente a contatto con il fluido deve essere compatibile con la sostanza chimica da erogare.

Valvole chimiche
Le valvole controllano il flusso di sostanze chimiche, l'isolamento, lo spurgo e il drenaggio. A seconda delle proprietà chimiche e dei requisiti di pressione, i produttori possono utilizzare valvole a membrana, valvole a soffietto, valvole pneumatiche o valvole speciali resistenti agli agenti chimici.

Nelle applicazioni che richiedono elevata purezza, è importante ridurre al minimo il volume morto e la generazione di particelle. I materiali delle valvole possono includere polimeri ad alte prestazioni, acciaio inossidabile o altri materiali chimicamente compatibili.

Pompe chimiche
La pompa ha il compito di trasferire la sostanza chimica dal contenitore di origine all'apparecchiatura di processo. La scelta della pompa dipende dalla portata, dalla pressione, dalla compatibilità chimica, dalla viscosità, dalla temperatura e dalla precisione richiesta.

Tra le considerazioni più comuni figurano la costruzione della pompa a membrana, la compatibilità dei materiali a contatto con il fluido, le pulsazioni, la pressione massima di mandata e i requisiti di manutenzione.

Filtri
I filtri contribuiscono a rimuovere le particelle dal flusso chimico prima che il fluido raggiunga l'apparecchiatura di processo. Nella scelta del filtro è necessario considerare la compatibilità chimica, il grado di filtrazione, la caduta di pressione, la capacità di flusso e le esigenze di sostituzione.

Per applicazioni che richiedono elevata purezza, la progettazione dei filtri dovrebbe anche ridurre al minimo la contaminazione e il volume di fluido non necessario.

Sensori
I sensori forniscono i dati necessari per il controllo automatico. Le misurazioni tipiche includono:

Pressione in ingresso e in uscita
Portata del prodotto chimico
Temperatura chimica
Livello del serbatoio o del contenitore
Rilevamento delle perdite
Stato della pompa
Posizione della valvola
Pressione differenziale del filtro
Un feedback affidabile dai sensori consente al controller CDM di prendere decisioni basate sulle effettive condizioni del sistema anziché su ipotesi operative fisse.

4. Architettura del PLC e del sistema di controllo
Il PLC, o controllore industriale, funge da unità di controllo centrale di un sistema di distribuzione automatizzato. Riceve segnali da sensori e apparecchiature di processo, esegue la logica di controllo e invia comandi a valvole, pompe e altri attuatori.

Una tipica architettura di controllo può essere suddivisa in tre livelli.

Il primo livello è il livello di campo , che comprende valvole, pompe, sensori di pressione, flussimetri, sensori di livello e rilevatori di perdite.

Il secondo livello è il livello di controllo , che normalmente comprende un PLC, moduli I/O remoti, circuiti di sicurezza e software di controllo.

Il terzo livello è quello di supervisione , che può includere un'interfaccia uomo-macchina (HMI), un sistema di gestione della produzione (MES), un sistema SCADA o una piattaforma di automazione industriale.

Questa architettura consente al CDM di operare in modo indipendente, scambiando al contempo informazioni con lo strumento di processo principale.

Ad esempio, l'apparecchiatura di processo può emettere un segnale di "richiesta di prodotto chimico". Il CDM verifica che sia disponibile una quantità sufficiente di prodotto chimico, che la pressione e la temperatura rientrino nei limiti accettabili e che non vengano rilevate perdite o guasti al sistema. La sequenza di consegna può quindi avviarsi automaticamente.

5. Comunicazione tra CDM e apparecchiature di processo
La comunicazione è uno degli aspetti più importanti dell'integrazione del CDM.

A seconda dell'architettura dell'apparecchiatura, la comunicazione può utilizzare I/O digitali, reti industriali basate su Ethernet, comunicazione seriale o interfacce di comunicazione standardizzate per apparecchiature a semiconduttore.

Il sistema di comunicazione dovrebbe consentire allo strumento di processo e al CDM di scambiarsi informazioni quali:

Richiesta di consegna di prodotti chimici
Stato pronto
stato di disponibilità chimica
Consegna completata
Allarme flusso
Allarme pressione
Allarme perdite
Guasto alla pompa
Guasto alla valvola
stato di arresto di emergenza
Obbligo di manutenzione
Un'interfaccia ben progettata dovrebbe definire chiaramente le priorità dei segnali e le procedure di gestione dei guasti.

Ad esempio, se il CDM rileva una perdita significativa, dovrebbe immediatamente passare a uno stato di sicurezza e avvisare lo strumento di processo. Lo strumento di processo può quindi interrompere la sequenza di produzione pertinente anziché continuare a operare in condizioni non sicure.

6. Automazione delle sequenze di somministrazione di sostanze chimiche
L'automazione consente di dosare i prodotti chimici seguendo ricette di processo predefinite.

Una tipica sequenza automatica può includere diverse fasi.

Innanzitutto, il CDM verifica la prontezza del sistema. Ciò include la verifica della disponibilità dei prodotti chimici, della posizione delle valvole, della pressione, dello stato dei sensori e delle condizioni di sicurezza.

In secondo luogo, il sistema esegue la commutazione delle valvole necessaria e può effettuare un'operazione di spurgo o di precondizionamento.

In terzo luogo, si avvia la pompa o il sistema di erogazione a pressione.

In quarto luogo, il controllore monitora continuamente il flusso e la pressione. Se i valori misurati si discostano dai limiti predefiniti, il sistema può regolare automaticamente la pompa o la valvola.

Infine, una volta consegnata la quantità prevista, il controllore interrompe l'operazione di consegna e riporta il sistema in modalità standby.

Tali sequenze possono essere configurate per diverse ricette di processo, consentendo a un singolo CDM di supportare molteplici condizioni operative.

7. Considerazioni in materia di sicurezza e contenimento
La sicurezza è un requisito fondamentale per l'integrazione del CDM, in particolare quando si manipolano sostanze chimiche corrosive, tossiche, infiammabili o altrimenti pericolose.

Un sistema CDM (Construction Design and Management) correttamente progettato dovrebbe includere più livelli di protezione. Questi possono comprendere il rilevamento delle perdite, il contenimento secondario, le valvole di intercettazione automatiche, la protezione dalla pressione, le tubazioni resistenti agli agenti chimici, i circuiti di arresto di emergenza e, ove necessario, i sistemi di scarico o ventilazione controllati.

Il sistema di controllo dovrebbe inoltre distinguere tra avvisi e allarmi critici. Una deviazione di lieve entità può generare un avviso per l'operatore, mentre una perdita grave, una pressione eccessiva o un guasto a un componente critico possono richiedere l'arresto automatico immediato.

La ridondanza può essere presa in considerazione anche per applicazioni critiche. Ad esempio, si possono utilizzare doppi sensori o percorsi di alimentazione chimica ridondanti laddove la produzione continua è particolarmente importante.

8. Compatibilità dei materiali e chimica
La selezione dei materiali è uno degli aspetti tecnicamente più importanti della progettazione CDM.

I materiali a contatto con il fluido devono resistere all'attacco chimico, mantenendo al contempo la stabilità dimensionale e riducendo al minimo la contaminazione. A seconda della sostanza chimica, i materiali possono includere PTFE, PFA, PVDF, polimeri ad alte prestazioni, acciaio inossidabile o altri materiali speciali.

Nelle applicazioni per semiconduttori, i componenti in acciaio inossidabile possono richiedere una finitura superficiale di alta qualità e processi di produzione controllati per ridurre la generazione di particelle e migliorare la pulizia.

La compatibilità dei materiali dovrebbe essere valutata in base alla concentrazione chimica, alla temperatura, alla pressione, al tempo di esposizione e alle condizioni operative, piuttosto che limitarsi a selezionare un materiale in base al suo nome chimico.

9. Integrazione con la produzione intelligente
Lo sviluppo dell'Industria 4.0 sta ulteriormente aumentando il valore dei sistemi CDM intelligenti.

I moderni sistemi di monitoraggio dei processi chimici (CDM) sono in grado di raccogliere grandi quantità di dati operativi, tra cui consumo di prodotti chimici, tempo di funzionamento della pompa, stabilità del flusso, andamento della pressione, pressione differenziale del filtro, cicli delle valvole e cronologia degli allarmi.

Queste informazioni possono essere trasmesse ai sistemi a livello di fabbrica per l'analisi.

Grazie a un'adeguata integrazione dei dati, i produttori possono monitorare il consumo di sostanze chimiche, identificare tendenze operative anomale, ottimizzare i programmi di manutenzione e migliorare la pianificazione della produzione.

La manutenzione predittiva è particolarmente preziosa. Se una pompa richiede gradualmente tempi di funzionamento più lunghi per raggiungere la stessa portata, il sistema di controllo può individuare questa tendenza prima che la pompa si guasti completamente.

10. Sfide nell'integrazione del CDM
Nonostante i vantaggi, l'integrazione di un sistema CDM con apparecchiature di processo automatizzate comporta diverse sfide.

Il primo aspetto riguarda la compatibilità chimica . Una scelta errata dei materiali può causare corrosione, perdite, contaminazione o guasti prematuri dei componenti.

Il secondo aspetto riguarda la compatibilità del sistema di controllo . Diversi produttori di apparecchiature di processo possono utilizzare standard di comunicazione e architetture di controllo differenti.

Il terzo aspetto è la sincronizzazione della risposta . Il CDM deve rispondere con sufficiente rapidità ai segnali di domanda di prodotti chimici, mantenendo al contempo condizioni di fornitura stabili.

Il quarto aspetto riguarda l'integrazione della sicurezza . L'arresto di emergenza, la gestione degli allarmi e le funzioni di interblocco devono essere attentamente coordinate tra il CDM e le apparecchiature di processo.

Infine, l'accessibilità per la manutenzione dovrebbe essere considerata già in fase di progettazione iniziale. Filtri, pompe, valvole, sensori e tubazioni potrebbero richiedere ispezioni o sostituzioni periodiche, e una scarsa accessibilità può aumentare i tempi di inattività.

11. Migliori pratiche per la gestione della sicurezza dei processi (CDM) e l'integrazione automatizzata delle apparecchiature
Un progetto di integrazione affidabile dovrebbe iniziare con una chiara definizione dei requisiti di processo.

Gli ingegneri devono identificare le proprietà chimiche, l'intervallo di flusso richiesto, la pressione di esercizio, l'intervallo di temperatura, la precisione di erogazione, i requisiti di contaminazione e il ciclo di produzione.

Il passo successivo consiste nel definire l'interfaccia di controllo tra il CDM e lo strumento di processo. Tutti i segnali di ingresso e di uscita devono essere documentati, inclusi il normale funzionamento, gli allarmi, le condizioni di emergenza e le procedure di ripristino.

Anche la qualificazione dei componenti è essenziale. Valvole, pompe, sensori, tubi, filtri e connettori devono essere testati in condizioni operative rappresentative.

I test di accettazione in fabbrica (FAT) e i test di accettazione in loco (SAT) possono contribuire a verificare che il CDM funzioni correttamente prima della completa implementazione in produzione.

La documentazione deve includere diagrammi di tubazioni e strumentazione (P&ID), schemi elettrici, logica di controllo, elenchi di allarmi, procedure di manutenzione e specifiche di comunicazione.


Conclusione
L'integrazione di un modulo di erogazione di sostanze chimiche (CDM) con apparecchiature di processo automatizzate rappresenta un passo importante verso una produzione più sicura, precisa ed efficiente.

Un moderno sistema CDM (Chemical Delivery Manager) combina hardware per la movimentazione di sostanze chimiche con sensori, valvole automatizzate, pompe, controllo PLC, sistemi di sicurezza e comunicazione digitale. Quando questi componenti sono correttamente integrati, l'erogazione delle sostanze chimiche può essere sincronizzata con le ricette di produzione, mantenendo al contempo flusso, pressione, purezza e precisione di dosaggio stabili.

Per l'industria dei semiconduttori e altre industrie manifatturiere di alta precisione, una corretta integrazione del CDM (Contract Development and Manufacturing) richiede ben più della semplice selezione dei singoli componenti. Richiede un approccio ingegneristico completo che comprenda la compatibilità chimica, il controllo dei fluidi, l'architettura di automazione, la sicurezza, la comunicazione, la manutenzione e la gestione dei dati.

Con il continuo sviluppo delle fabbriche intelligenti, si prevede che i sistemi CDM diventeranno sempre più intelligenti. I sistemi futuri daranno maggiore importanza al monitoraggio in tempo reale, alla manutenzione predittiva, alla diagnostica remota, alla gestione automatizzata delle ricette e all'integrazione con i sistemi di produzione a livello di fabbrica.

In definitiva, un modulo di erogazione di prodotti chimici ben progettato offre molto più di una semplice fornitura affidabile di sostanze chimiche. Diventa un'interfaccia di processo intelligente che collega la gestione dei prodotti chimici con la produzione automatizzata, aiutando i produttori a raggiungere una maggiore produttività, una migliore uniformità di processo, prestazioni di sicurezza più elevate e un controllo migliore sull'intera operazione di produzione.

Per maggiori informazioni sull'integrazione dei moduli di erogazione di prodotti chimici (CDM) con le apparecchiature di processo automatizzate, è possibile visitare il sito web di Jewellok all'indirizzo https://www.jewellok.com/.
