Produttori di sistemi di erogazione di gas per semiconduttori: ingegneria di precisione per l'era dei chip

Produttori di sistemi di erogazione di gas per semiconduttori: ingegneria di precisione per l'era dei chip

Nel mondo in rapida evoluzione della produzione di semiconduttori, dove la domanda di chip più piccoli, veloci ed efficienti guida il progresso tecnologico, i sistemi di distribuzione dei gas svolgono un ruolo fondamentale, sebbene spesso sottovalutato. Questi sistemi sono progettati per gestire la distribuzione precisa di gas speciali essenziali per processi come la deposizione, l'incisione e il drogaggio nella fabbricazione dei wafer. I produttori di sistemi di distribuzione dei gas per semiconduttori sono specializzati nella progettazione, produzione e integrazione di questi complessi assemblaggi, garantendo che gas come silano, azoto, argon ed esafluoruri vengano erogati con purezza elevatissima, portate controllate e rischi di contaminazione minimi.

L'industria dei semiconduttori si affida a questi sistemi per mantenere l'integrità degli ambienti di produzione, dove anche tracce di impurità possono causare difetti nei microchip. Man mano che le geometrie dei chip si riducono a 5 nm e oltre, la precisione richiesta aumenta, rendendo l'erogazione del gas un collo di bottiglia critico per la resa produttiva. I produttori di questa nicchia devono rispettare rigorosi standard di sicurezza, data la natura pericolosa di molti gas di processo, che possono essere tossici, infiammabili o corrosivi. Ciò richiede progetti robusti che integrino sistemi di sicurezza, monitoraggio automatizzato e conformità alle normative internazionali come gli standard SEMI.

I principali attori del settore, tra cui aziende specializzate in soluzioni modulari e ad altissima purezza (UHP), hanno introdotto innovazioni che migliorano l'efficienza e la scalabilità. Dagli armadietti per gas che immagazzinano e regolano le forniture all'ingrosso ai complessi collettori che distribuiscono i gas agli utensili di processo, questi sistemi costituiscono la spina dorsale delle fabbriche moderne. Il mercato dei sistemi di distribuzione del gas per semiconduttori è in espansione, trainato dalla spinta globale verso l'elettronica avanzata per l'intelligenza artificiale, il 5G e i veicoli elettrici. Valutato attualmente a circa 2.5 miliardi di dollari, si prevede che crescerà significativamente con l'espansione degli impianti di fabbricazione in tutto il mondo.

Questo articolo approfondisce le complessità tecniche di questi sistemi, esplorando i componenti chiave, le sfide produttive e le tendenze future. Comprendendo il ruolo dei produttori di sistemi di distribuzione di gas a semiconduttore, otteniamo informazioni su come consentono all'ecosistema dei semiconduttori di superare i limiti della Legge di Moore.

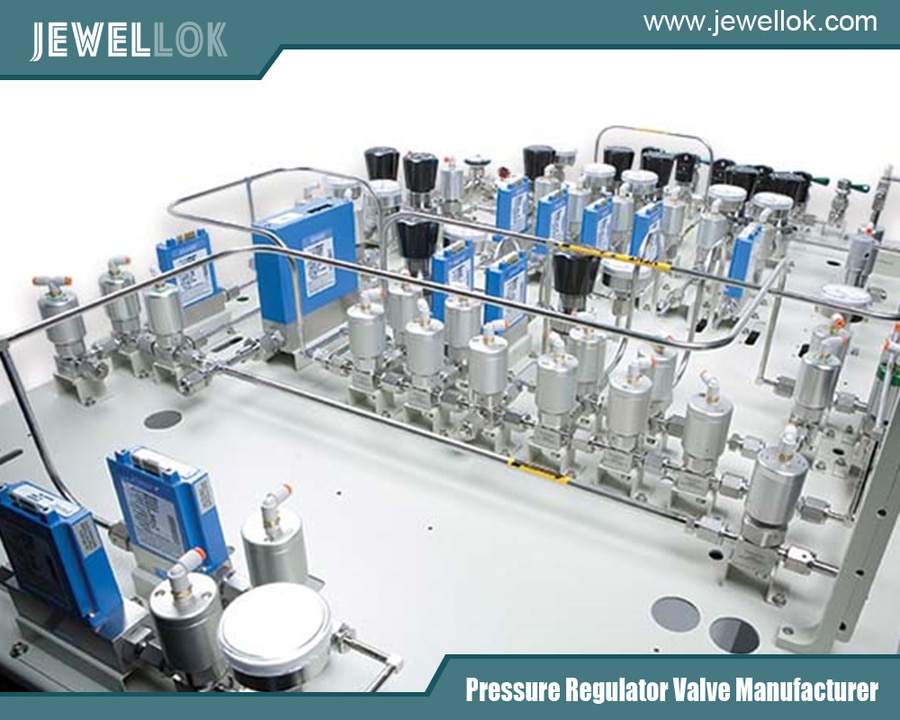

Produttori di regolatori di pressione in Cina
Produttori di regolatori di pressione in Cina
Panoramica dei sistemi di distribuzione di gas semiconduttori

I sistemi di trasporto dei gas per semiconduttori sono reti sofisticate progettate per trasportare i gas di processo dalle fonti di stoccaggio agli strumenti di fabbricazione con un controllo preciso di parametri quali pressione, flusso e purezza. Questi sistemi sono parte integrante dei processi di deposizione chimica da fase vapore (CVD), deposizione fisica da fase vapore (PVD), incisione e impiantazione ionica, in cui i gas interagiscono a livello molecolare per costruire o rimuovere strati sui wafer di silicio.

Fondamentalmente, questi sistemi soddisfano le esigenze specifiche della produzione di semiconduttori. I gas devono essere erogati con una purezza superiore al 99.9999% (sei nove), poiché contaminanti come umidità, ossigeno o particolato possono causare difetti che compromettono la resa. L'erogazione deve inoltre essere uniforme in produzioni ad alto volume, che spesso comportano centinaia di fasi di processo per wafer. I sistemi sono suddivisi in erogazione di gas in grandi quantità per gas ad alto consumo come l'azoto e erogazione di gas speciali per gas reattivi o rari.

I sistemi di stoccaggio all'ingrosso in genere comprendono serbatoi di stoccaggio criogenici, vaporizzatori e condotte di distribuzione che alimentano subfab o purificatori al punto d'uso. I sistemi speciali, invece, utilizzano armadi di gas o scatole di distribuzione valvole (VMB) per gestire volumi più piccoli con maggiore precisione. I design modulari hanno rivoluzionato il settore, sostituendo i tradizionali pannelli saldati con moduli intercambiabili che riducono i tempi di fermo e facilitano gli aggiornamenti.

L'evoluzione dai pannelli a gas convenzionali ai moderni sistemi integrati riflette la svolta del settore verso l'automazione e la sicurezza. I primi sistemi si basavano su valvole manuali e regolatori di base, soggetti a perdite e incongruenze. Le soluzioni odierne integrano controllori di portata massica digitali (MFC), trasduttori di pressione e sensori in tempo reale collegati a sistemi di controllo e acquisizione dati (SCADA). Ciò consente una manutenzione predittiva e una risposta rapida alle anomalie.

In una tipica fabbrica, la fornitura di gas inizia nel deposito gas, dove vengono stoccati i gas sfusi, per poi passare attraverso fasi di purificazione per rimuovere le impurità. Le linee di distribuzione, spesso realizzate in acciaio inossidabile elettrolucidato per ridurre al minimo la generazione di particelle, trasportano i gas alle interfacce degli utensili. Dispositivi di sicurezza come valvole di eccesso di flusso e arresti di emergenza sono obbligatori per mitigare i rischi derivanti da perdite di gas o sovrapressurizzazione.

L'importanza di questi sistemi non può essere sopravvalutata: hanno un impatto diretto sulla produttività della fabbrica e sul costo per wafer. Con l'evoluzione dei nodi semiconduttori, l'erogazione del gas deve adattarsi a pressioni più elevate per la litografia nell'ultravioletto estremo (EUV) o a miscele specializzate per lo stacking NAND 3D. I produttori perfezionano continuamente questi sistemi per soddisfare l'incessante spinta del settore verso la miniaturizzazione e l'efficienza.



Componenti e tecnologie chiave

L'architettura di un sistema di alimentazione a gas per semiconduttori comprende diversi componenti interdipendenti, ciascuno progettato per garantire affidabilità in ambienti difficili. Elemento centrale del sistema sono gli armadi per il gas, che fungono da contenitori sicuri per lo stoccaggio delle bombole e la regolazione iniziale. Questi armadi sono dotati di meccanismi di commutazione automatica per garantire un'alimentazione ininterrotta, oltre a un sistema di ventilazione forzata per gestire eventuali perdite di gas pericolosi.

Valvole e regolatori costituiscono la spina dorsale del sistema di controllo. Le valvole ad alta purezza, spesso ad azionamento pneumatico, devono resistere ai gas corrosivi senza introdurre contaminanti. Materiali come l'acciaio inossidabile 316L o l'Hastelloy sono comuni, con finiture superficiali che raggiungono medie di rugosità inferiori a 10 Ra per prevenire l'adesione delle particelle. I regolatori di pressione mantengono stabili le pressioni di uscita, compensando le fluttuazioni della pressione di alimentazione, mentre i filtri, in genere con grado di filtrazione di 0.003 micron, intrappolano le particelle.

I regolatori di portata massica (MFC) sono forse la tecnologia più critica, in quanto forniscono una misurazione precisa dei flussi di gas fino a livelli inferiori allo sccm (centimetri cubi standard al minuto). I moderni MFC utilizzano sensori termici o di pressione, integrati con algoritmi PID (proporzionale-integrale-derivativo) per tempi di risposta rapidi inferiori a 1 secondo. Spesso includono funzioni di autodiagnosi per rilevare derive o ostruzioni.

Collettori e saldature distribuiscono i gas in più punti, riducendo al minimo le zone morte, ovvero le aree stagnanti in cui possono accumularsi impurità. I ​​gas stick, gruppi modulari all'interno dei collettori, integrano MFC, valvole e trasduttori in unità compatte per una facile installazione negli utensili di processo. Questi gas stick ottimizzano l'erogazione del gas controllando flusso e pressione per specifiche fasi di fabbricazione, come l'incisione al plasma, in cui la distribuzione uniforme del gas garantisce la coerenza del profilo di incisione.

I sensori svolgono un ruolo fondamentale nel monitoraggio dello stato di salute del sistema. Gli analizzatori di gas residui (RGA) rilevano tracce di impurità in tempo reale, mentre i sensori di pressione e flusso inviano dati ai sistemi di controllo. Le configurazioni avanzate integrano la connettività IoT per il monitoraggio remoto, consentendo analisi predittive per prevedere eventuali guasti.

Le tecnologie di purificazione sono essenziali per mantenere i livelli di UHP. I purificatori al punto d'uso utilizzano materiali getter o membrane per rimuovere umidità e ossigeno a livelli di parti per trilione. Innovazioni come i purificatori getter riscaldati prolungano la durata e l'efficienza, fondamentali per gas come l'ammoniaca o l'acido cloridrico.

L'integrazione di questi componenti richiede una progettazione meticolosa, che spesso utilizza la fluidodinamica computazionale (CFD) per simulare il flusso di gas e ridurre al minimo la turbolenza. I produttori di sistemi di erogazione di gas a semiconduttore utilizzano l'assemblaggio in camera bianca per evitare contaminazioni, con test di tenuta all'elio che garantiscono l'integrità fino a 10^-9 atm-cc/sec.

Nel complesso, queste tecnologie convergono per fornire gas con la precisione necessaria per nodi inferiori a 3 nm, dove la precisione a livello atomico è fondamentale.



Principali produttori e loro contributi

I produttori di sistemi di alimentazione del gas per semiconduttori operano in un mercato competitivo, coniugando competenza ingegneristica e innovazione per soddisfare le esigenze degli impianti di produzione. Tra i principali attori figurano le aziende specializzate in sistemi fluidici, che offrono soluzioni complete dalla progettazione all'installazione.

Un contributore chiave si concentra su pannelli e sottosistemi a gas modulari, offrendo VMB personalizzabili che si integrano perfettamente con gli strumenti OEM. I loro sistemi puntano sulla scalabilità, consentendo alle fabbriche di espandersi senza dover ricorrere a revisioni radicali. Le innovazioni includono valvole intelligenti con elettronica integrata per un controllo avanzato, che riducono i tempi di configurazione fino al 50%.

Un altro leader eccelle nei componenti UHP, come regolatori e filtri, con un portafoglio che include soluzioni dal vuoto alla pressione positiva. L'azienda è stata pioniera nello sviluppo di sistemi di tubi elettrolucidati che riducono al minimo il degassamento, fondamentale per i processi EUV. Il suo contributo si estende alla sicurezza, con sensori di rilevamento gas integrati conformi ai codici NFPA e SEMI.

Gli specialisti in sistemi di miscelazione e miscelazione di gas rispondono all'esigenza di ricette di gas precise nella deposizione avanzata. Questi produttori sviluppano miscelatori dinamici che miscelano i gas su richiesta, garantendo l'omogeneità per processi come la deposizione a strati atomici (ALD). La loro tecnologia supporta l'erogazione multi-gas con precisioni di flusso di ±0.5%, aumentando la resa nelle applicazioni dielettriche ad alto k.

I fornitori focalizzati sull'energia puntano su progetti sostenibili, integrando vaporizzatori e riciclatori a basso consumo energetico per gas come lo xeno. Contribuiscono alla produzione ecologica riducendo gli sprechi attraverso sistemi a circuito chiuso, in linea con gli obiettivi del settore per la neutralità carbonica.

Anche i produttori globali affrontano la questione della localizzazione, creando hub regionali per mitigare i rischi della supply chain. Ad esempio, le aziende asiatiche dominano nei sistemi di consegna all'ingrosso, offrendo soluzioni criogeniche su misura per fabbriche ad alto volume a Taiwan e in Corea del Sud.

Le collaborazioni tra produttori e giganti dei semiconduttori guidano il progresso. Gli sviluppi congiunti hanno portato a sistemi potenziati dall'intelligenza artificiale che ottimizzano l'utilizzo del gas tramite l'apprendimento automatico, prevedendo i modelli di consumo per ridurre al minimo i tempi di fermo.

Questi produttori investono molto in ricerca e sviluppo, con brevetti che coprono materiali innovativi come valvole rivestite in ceramica per la resistenza alla corrosione. Il loro ruolo si estende oltre l'hardware, arrivando a coinvolgere anche gli ecosistemi software, fornendo strumenti di simulazione per la modellazione dei sistemi.

In sostanza, queste entità non sono semplici fornitori, ma partner strategici, che consentono il progresso del settore dei semiconduttori attraverso soluzioni di fornitura di gas personalizzate e ad alte prestazioni.



Processi produttivi e controllo qualità

La produzione di sistemi di erogazione di gas a semiconduttore prevede un processo in più fasi che privilegia precisione e pulizia. Inizia con la selezione dei materiali, scegliendo le leghe in base alla compatibilità con gas specifici. L'acciaio inossidabile viene fuso al plasma per ottenere bassi livelli di inclusione, seguito dalla forgiatura o estrusione dei componenti.

La fabbricazione impiega tecniche di saldatura avanzate come la saldatura orbitale GTAW (saldatura ad arco in gas tungsteno) per creare giunzioni a tenuta stagna. Le camere bianche classificate secondo gli standard ISO 5 prevengono la contaminazione durante l'assemblaggio e gli operatori utilizzano dispositivi di sicurezza ESD.

Segue l'integrazione dei componenti, dove MFC e valvole vengono calibrati utilizzando standard tracciabili. I banchi di flusso simulano le condizioni operative, verificando le prestazioni in intervalli di temperatura da -40 °C a 150 °C.

Il controllo qualità è rigoroso e comprende test non distruttivi come i raggi X per le saldature e il conteggio delle particelle nei test di spurgo. I sistemi vengono sottoposti a cicli di pressione per simulare anni di utilizzo, garantendo la resistenza alla fatica.

La tracciabilità è garantita tramite numeri di serie incisi al laser e registri digitali simili a quelli di una blockchain. La convalida finale include test funzionali in ambienti di produzione simulati, misurando parametri come il tempo di risposta e il mantenimento della purezza.

Dopo la produzione, i sistemi vengono passivati, ovvero trattati chimicamente per formare strati protettivi di ossido, migliorando la resistenza alla corrosione. Il confezionamento in sacchi riempiti di azoto ne preserva l'integrità durante la spedizione.

I produttori aderiscono a standard come ASME B31.3 per le tubazioni e SEMI S2 per la sicurezza. Il miglioramento continuo attraverso le metodologie Six Sigma riduce i difetti a livelli di ppm.

L'automazione nella produzione, come l'assemblaggio robotizzato, aumenta la coerenza, mentre le ispezioni basate sull'intelligenza artificiale rilevano anomalie invisibili all'occhio umano.

Questi processi garantiscono che i sistemi soddisfino le rigorose esigenze della produzione di semiconduttori, dove l'affidabilità si traduce direttamente in redditività della fabbrica.



Sfide nel settore

I produttori di sistemi di distribuzione del gas per semiconduttori si trovano ad affrontare sfide complesse. Mantenere un livello di purezza estremamente elevato è fondamentale, poiché le catene di approvvigionamento introducono potenziali contaminanti, che richiedono processi di purificazione e certificazione avanzati.

La manipolazione di gas tossici comporta problemi di sicurezza, che richiedono una progettazione robusta per prevenire perdite, che potrebbero causare evacuazioni o danni ambientali. La conformità alle normative in continua evoluzione aggiunge complessità.

Le interruzioni della catena di approvvigionamento, aggravate dalle tensioni geopolitiche, incidono sulle materie prime, come i metalli rari per i componenti, causando ritardi e aumenti dei costi.

L'integrazione con strumenti di nuova generazione richiede una precisione maggiore, con sistemi che devono gestire pressioni fino a 5000 psi e flussi inferiori a 1 sccm, mettendo a dura prova le tecnologie attuali.

Gli elevati costi iniziali per i sistemi avanzati rappresentano degli ostacoli, soprattutto per le fabbriche più piccole, mentre la complessità dell'ammodernamento delle strutture più vecchie aumenta i rischi di tempi di inattività.

Le pressioni sulla sostenibilità spingono verso la riduzione delle emissioni, sfidando i produttori a innovare con alternative ecocompatibili senza compromettere le prestazioni.

Per affrontare queste problematiche sono necessarie attività di ricerca e sviluppo continue, collaborazioni e approvvigionamenti diversificati per creare operazioni resilienti.



Tendenze e innovazioni future

Guardando al futuro, i sistemi di distribuzione di gas a semiconduttore evolveranno di pari passo con le tendenze del settore. La miniaturizzazione a nodi da 2 nm richiede un controllo ancora più rigoroso, stimolando sensori su scala nanometrica e misuratori di portata ispirati alla tecnologia quantistica.

La sostenibilità spinge all'adozione di gas verdi e sistemi di riciclaggio, con i produttori che sviluppano alternative a basso potenziale di riscaldamento globale.

L'integrazione dell'intelligenza artificiale consentirà una manutenzione predittiva, utilizzando l'analisi dei dati per ottimizzare l'utilizzo del gas e ridurre gli sprechi.

I progetti modulari plug-and-play accelereranno le installazioni di fabbrica, supportando una rapida scalabilità nei mercati emergenti.

Materiali avanzati come i rivestimenti in grafene promettono una maggiore durata, mentre la connettività IoT facilita il monitoraggio globale.

La crescita del mercato, che si prevede raggiungerà i 5 miliardi di dollari entro il 2030, alimenterà gli investimenti nell'automazione e nei gemelli digitali per la prototipazione virtuale.

Queste innovazioni pongono i produttori all'avanguardia nell'abilitazione di semiconduttori di nuova generazione per l'intelligenza artificiale e il calcolo quantistico.



sistema di distribuzione del gas nei semiconduttori
sistema di distribuzione del gas nei semiconduttori
Conclusione

I produttori di sistemi di distribuzione di gas per semiconduttori sono indispensabili promotori del progresso tecnologico, unendo ingegneria di precisione e innovazione per soddisfare le esigenze dell'industria dei semiconduttori. Nonostante le sfide persistenti, la loro adattabilità plasmerà il futuro della produzione di chip.
