Nel complesso mondo della gestione dei fluidi, dove purezza, resistenza alla corrosione e affidabilità assoluta sono requisiti imprescindibili, la valvola a membrana in acciaio inox 316L VIM-VAR rappresenta un componente fondamentale. Tra le varie soluzioni costruttive, le valvole realizzate in acciaio inox 316L tramite fusione a induzione sotto vuoto e rifusione ad arco sotto vuoto (VIM-VAR) rappresentano l'apice delle prestazioni per le applicazioni più esigenti. Questo articolo offre un'analisi tecnica completa del funzionamento di queste valvole d'élite, spiegando perché la qualità del materiale è di primaria importanza e dove risultano indispensabili.



Il principio fondamentale: l'isolamento è la chiave

In sostanza, una valvola a membrana è una valvola a stramazzo o a passaggio diretto che utilizza una membrana flessibile come elemento di tenuta e isolamento. A differenza delle valvole a saracinesca o a sfera, in cui il meccanismo di chiusura è a diretto contatto con il fluido di processo, la membrana funge da barriera dinamica. Isola completamente il coperchio della valvola e il meccanismo di azionamento dal flusso del fluido. Questa progettazione offre due vantaggi fondamentali:

Prevenzione della contaminazione: Il fluido di processo non può entrare in contatto con lo stelo, l'attuatore o i componenti interni del coperchio, eliminando una potenziale fonte di contaminazione metallica, crescita microbica (negli spazi morti) o generazione di particelle.
Integrità delle perdite: Fornisce una tenuta unica e affidabile (il diaframma) tra il corpo e il coperchio, riducendo drasticamente il rischio di perdite esterne nell'atmosfera, una caratteristica di sicurezza fondamentale per fluidi tossici, pericolosi o costosi.

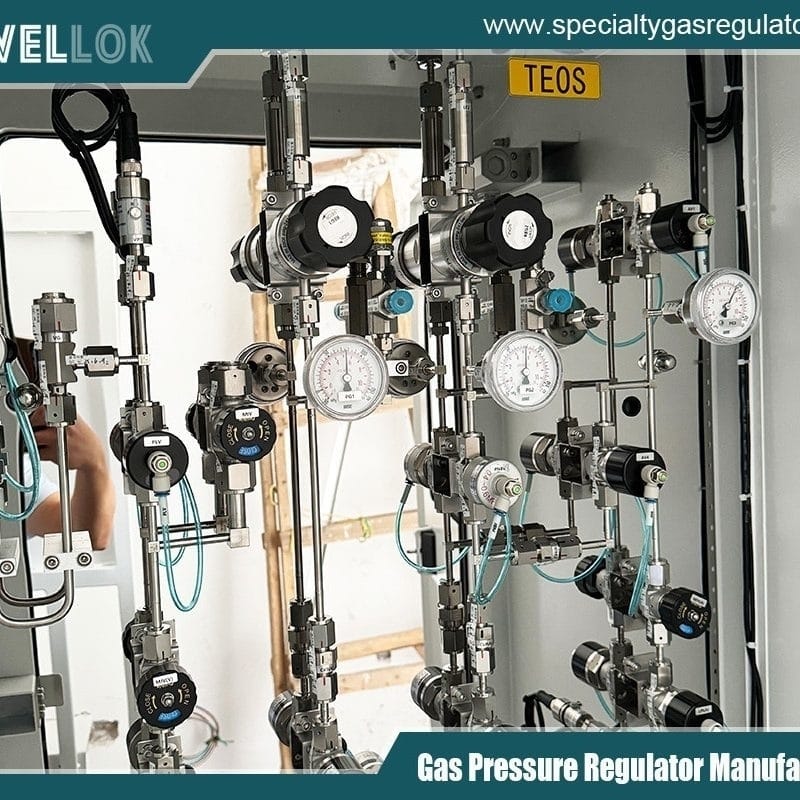

scatola collettore valvola gas sih4
Anatomia di una valvola a membrana VIM-VAR in acciaio inox 316L : analisi dei componenti

Per comprenderne il funzionamento, dobbiamo prima analizzarne i componenti chiave, prestando particolare attenzione alla scienza dei materiali che li sottende.

Il corpo (acciaio inossidabile 316L VIM-VAR)
Funzionalità: Costituisce il limite di pressione primario, contenente il percorso del fluido. È dotato di uno "stramazzo" rialzato (in un design a stramazzo) o di una sella (in un design a passaggio diretto) contro cui si sigilla la membrana.
Importanza del materiale (316L VIM-VAR):
Acciaio inossidabile 316L: Acciaio inossidabile austenitico con aggiunta di molibdeno (2-3%) per una resistenza alla corrosione da cloruri e vaiolatura superiore rispetto al 304/304L. Il basso contenuto di carbonio (grado "L", ≤0.03% C) è fondamentale per prevenire la sensibilizzazione (precipitazione di carburo di cromo) durante la saldatura, che può portare alla corrosione intergranulare.
Elaborazione VIM-VAR: Questo processo di doppia fusione eleva il 316L a un livello di purezza ultra-elevata.
VIM (fusione a induzione sotto vuoto): La fusione iniziale sotto vuoto rimuove le impurità volatili come i gas (O₂, H₂, N₂) e alcuni oligoelementi.
VAR (rifusione ad arco sotto vuoto): Il lingotto VIM viene rifuso sotto vuoto in un forno ad arco controllato. Questo processo affina la microstruttura, elimina le inclusioni non metalliche (ossidi, solfuri) e garantisce un'estrema omogeneità chimica e strutturale.
Risultato: Il corpo presenta un'eccezionale resistenza alla corrosione, una permeabilità magnetica molto bassa (importante per gli utensili a semiconduttore), proprietà meccaniche superiori alla temperatura e un rischio notevolmente ridotto di inclusioni che potrebbero diventare siti di innesco per la corrosione o il distacco di particelle.
Il diaframma (elastomero multistrato/PTFE con nucleo in 316L)
Funzionalità: Il cuore della valvola. È un disco flessibile che si muove verso l'alto e verso il basso per aprire, chiudere e regolare il flusso. La sua periferia è bloccata tra il corpo e il coperchio, formando la tenuta primaria.
Costruzione: I moderni diaframmi ad alte prestazioni sono spesso strutture composite:
Strato elastomerico (PTFE, EPDM, FKM, ecc.): Fornisce la superficie di tenuta e la compatibilità chimica. Per applicazioni che richiedono elevata purezza, è comune uno strato liscio in PTFE (Teflon®) approvato dalla FDA.
Tessuto di rinforzo: Incorporato per resistenza meccanica e resistenza alla pressione.
Disco centrale (316L VIM-VAR): Un inserto metallico circolare incorporato nel diaframma che si collega al compressore. Si tratta dell'elemento portante fondamentale che trasferisce la forza dell'attuatore in modo uniforme al diaframma. L'utilizzo del 316L VIM-VAR in questo caso garantisce che non si corroda, non si affatichi e non contamini il flusso del fluido, anche se lo strato elastomerico fosse compromesso.
Il compressore
Funzionalità: Componente alloggiato nel coperchio, collegato allo stelo della valvola. Preme direttamente sul nucleo metallico della membrana, spostandola verso il basso.
Lo stelo e l'attuatore
Funzionalità: Lo stelo traduce il movimento rotatorio (volantino, attuatore elettrico) o lineare (pistone pneumatico) in una corsa lineare del compressore. L'attuatore fornisce la forza motrice.
Il montaggio del cofano
Funzionalità: Racchiude lo stelo, il compressore e la molla (se presente) ed è imbullonato al corpo valvola, intrappolando la membrana. È solitamente realizzato in acciaio 316L VIM-VAR per preservare l'integrità del materiale.


La sequenza operativa: da aperto a chiuso

Posizione aperta:
L'attuatore posiziona lo stelo e il compressore in posizione completamente retratta (verso l'alto). Il diaframma, grazie alla sua intrinseca elasticità e talvolta con l'ausilio della pressione di linea, viene sollevato dallo stramazzo o dalla sella. Il fluido scorre liberamente attraverso il percorso di flusso libero da ostacoli con una minima caduta di pressione. Non ci sono cavità o sacche che possano intrappolare il fluido, favorendo un'eccellente drenabilità.
Mozione di chiusura:
Quando l'attuatore viene attivato (volantino ruotato, aria applicata al pistone), lo stelo aziona il compressore verso il basso. Il compressore applica una forza uniforme e concentrica al nucleo metallico del diaframma. Il materiale flessibile del diaframma si deforma e viene premuto saldamente contro il contorno dello stramazzo o della sella.
Posizione sigillata/chiusa:
In posizione completamente chiusa, il diaframma si deforma elasticamente e plasticamente (entro i limiti di progetto) contro lo stramazzo, formando una tenuta stagna lungo l'intera circonferenza di contatto. Il percorso del flusso è completamente bloccato. La forza è contenuta all'interno della struttura del diaframma: il fluido di processo è isolato inferiormente, l'ambiente del cappello è isolato superiormente.
Posizione di regolazione/strozzatura:
Un vantaggio fondamentale della valvola a membrana è la sua idoneità alla strozzatura. Posizionando con precisione il compressore, la membrana può essere abbassata a una distanza specifica dallo stramazzo, creando un orifizio anulare variabile. Il percorso del flusso aerodinamico e la capacità della membrana di formare un profilo parabolico consentono una regolazione del flusso stabile e controllabile, sebbene con un range di regolazione limitato rispetto ad altri tipi di valvole.


Il ruolo critico del 316L VIM-VAR nelle prestazioni

Perché rinunciare alla metallurgia VIM-VAR? La risposta sta nelle modalità di guasto che previene nei servizi critici:

Fabbricazione di semiconduttori (gas e prodotti chimici ad altissima purezza): Una singola inclusione metallica delle dimensioni di un micron rilasciata da un corpo valvola può distruggere un intero wafer del valore di milioni di dollari. La quasi totale eliminazione delle inclusioni da parte di VIM-VAR è essenziale. Anche il basso degassamento è fondamentale nel servizio sotto vuoto.
Farmaceutica e biotecnologie (WFI, acqua purificata, fluidi di processo): Questi settori operano secondo rigorose norme cGMP e devono prevenire la contaminazione da ioni metallici (ad esempio, lisciviazione di ferro, nichel e cromo) che potrebbe compromettere la sicurezza dei farmaci o delle colture cellulari. Lo strato passivo su 316L VIM-VAR è eccezionalmente stabile e non reattivo.
Nucleare e aerospaziale: I componenti devono resistere alle radiazioni, alle cricche da corrosione sotto sforzo e mantenere l'integrità anche sotto cicli termici estremi. La struttura granulare raffinata e omogenea di VAR garantisce un'eccellente tenacità a fatica e frattura.
Lavorazione chimica aggressiva: La manipolazione di acidi caldi, cloruri o altri agenti corrosivi richiede la massima resistenza alla corrosione. Il materiale VIM-VAR offre le prestazioni più costanti e affidabili, senza punti deboli dovuti alle impurità.


Vantaggi e limiti

vantaggi:

Nessuna perdita interna: Ottima capacità di chiusura con tenuta stagna.
Design igienico/pulito: Percorso di flusso regolare, senza tratti morti, eccellente pulibilità (CIP/SIP).
Funzionamento senza contaminazione: Perfetto per processi sterili o ultrapuri.
Integrità delle perdite esterne: La guarnizione a membrana singola riduce al minimo i percorsi di perdita esterni.
Buona resistenza alla corrosione: Ottima compatibilità con i materiali, in particolare con la struttura 316L VIM-VAR.
Facile manutenzione: La sostituzione della membrana è relativamente semplice e non richiede la rimozione del corpo valvola dalla tubazione.
limitazioni:

Durata del diaframma: La membrana è un componente soggetto a usura con una durata limitata, soprattutto in presenza di pressioni elevate, temperature elevate o fluidi aggressivi. È l'elemento del sistema soggetto a manutenzione programmata.
Vincoli di pressione/temperatura: Limitato dalla resistenza del materiale del diaframma. I diaframmi in PTFE hanno limiti di temperatura inferiori rispetto agli elastomeri. Le pressioni elevate possono causare sollecitazioni eccessive.
Calo di pressione: In particolare, la progettazione dello stramazzo crea un percorso di flusso più restrittivo rispetto a una valvola a sfera a passaggio pieno.
Costo: Le valvole ad alte prestazioni con corpi in 316L VIM-VAR e membrane specializzate offrono un prezzo notevolmente superiore rispetto alle valvole standard.


Considerazioni e selezione specifiche dell'applicazione

La scelta di una valvola a membrana in acciaio inox 316L VIM-VAR richiede un'attenta analisi:

Compatibilità fluido: Scegliere il grado di elastomero/PTFE del diaframma in base ai requisiti di compatibilità chimica, temperatura e purezza.
Valutazioni di pressione: Assicurarsi che la pressione nominale della valvola (sia del corpo che della membrana) superi la pressione massima di esercizio del sistema, inclusi eventuali picchi di pressione o colpi d'ariete.
Range di temperatura: Verificare che sia il materiale del corpo che la membrana siano adatti alle temperature di processo minima e massima.
Metodo di attuazione: La scelta tra azionamento manuale, pneumatico (con ritorno a molla o a doppio effetto) o elettrico avviene in base alle esigenze di velocità, forza e integrazione del controllo richieste.
Fine connessioni: Le flange sanitarie Tri-Clamp, Butt-Weld o ISO devono essere conformi ai requisiti del sistema di tubazioni e di pulibilità.
Finitura superficiale: Per applicazioni ultra pure, la specifica di un interno elettrolucidato (ad esempio, Ra < 15 µin) riduce l'adesione e migliora la pulibilità.



scatola collettore valvola gas sih4


Conclusione

La valvola a membrana in acciaio inossidabile 316L VIM-VAR è un capolavoro di ingegneria di precisione e scienza dei materiali avanzata. Il suo funzionamento, incentrato sul concetto semplice ma geniale di una membrana flessibile e isolante, offre una combinazione ineguagliabile di contenimento, purezza e controllo. Sebbene la meccanica di base sia semplice, l'integrazione della metallurgia VIM-VAR ad altissima purezza la trasforma da un semplice dispositivo di controllo dei fluidi in un componente fondamentale che consente le tecnologie più avanzate del nostro tempo, dai semiconduttori su scala nanometrica ai prodotti biofarmaceutici salvavita. Comprenderne il funzionamento non è solo un esercizio tecnico, ma una necessità per gli ingegneri che progettano sistemi in cui il guasto non è un'opzione e in cui l'integrità del percorso del fluido è sinonimo dell'integrità del prodotto finale. La sua continua evoluzione nei materiali (ad esempio, polimeri a membrana migliorati) e nel design (ad esempio, rivestimenti per abrasivi) ne garantisce il ruolo di pietra miliare nella gestione dei fluidi ad alta integrità per i decenni a venire.
