Nel mondo della fabbricazione di semiconduttori, delle biotecnologie, della produzione farmaceutica e della ricerca scientifica avanzata, dove la precisione è fondamentale, il controllo e la purezza dei fluidi di processo sono imprescindibili. Un singolo contaminante microscopico o un'interazione non documentata tra un fluido e il suo sistema di contenimento possono causare perdite catastrofiche di resa, compromettere la sicurezza dei farmaci o invalidare i dati sperimentali. Al centro della salvaguardia di questi processi ultra-sensibili si trova un componente critico: la valvola a membrana in acciaio inossidabile 316L ad altissima purezza (UHP) . Questa valvola non è un semplice raccordo idraulico; è un dispositivo meticolosamente progettato per garantire isolamento, pulizia e controllo assoluti. Questo articolo approfondisce i principi, la meccanica e i materiali che definiscono il funzionamento di questa valvola essenziale.


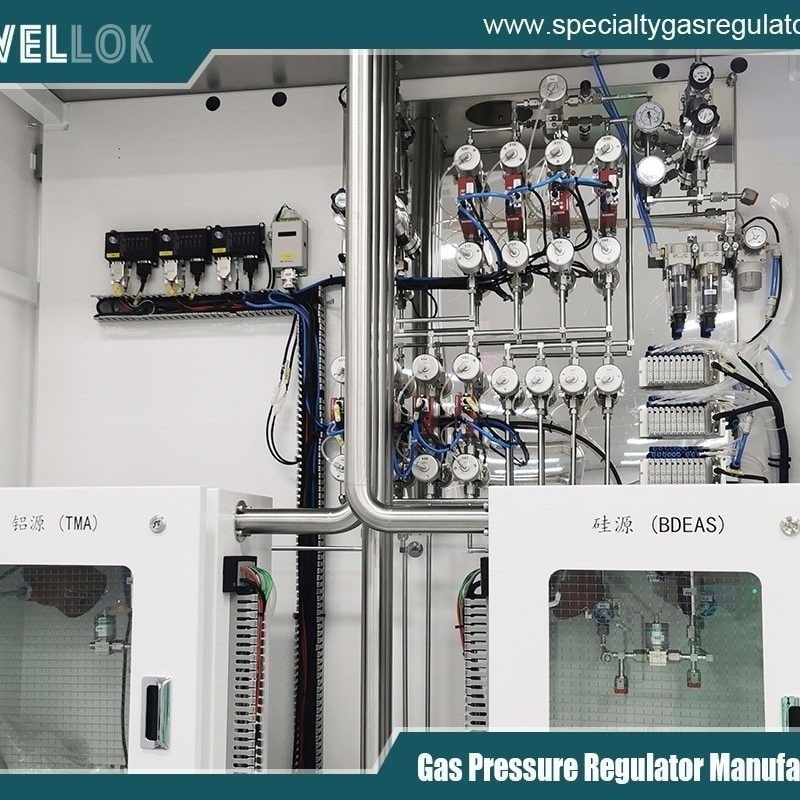

produttori di collettori di commutazione delle bombole del gas


La base: comprendere i requisiti di purezza ultra elevata (UHP)
Prima di analizzare la valvola stessa, è necessario comprendere l'ambiente in cui opera. I sistemi UHP gestiscono gas e liquidi (come acqua deionizzata, acidi ad alta purezza, solventi e gas di processo per semiconduttori) in cui i livelli di contaminanti vengono misurati in parti per miliardo (ppb) o addirittura parti per trilione (ppt). I contaminanti includono:

Particolato: Particelle metalliche o organiche microscopiche.
Ioni metallici: Dilavato dalle superfici bagnate.
Umidità e ossigeno: Negli impianti a gas.
Crescita biologica: Nei sistemi idrici farmaceutici.
Degassamento: Composti volatili emessi dalle superfici interne.
Una valvola UHP deve quindi raggiungere due obiettivi principali: zero contaminazione e zero ritenzione di liquidi nei rami morti. Il suo design, i materiali e il suo funzionamento sono interamente funzionali a questi obiettivi.





Componenti principali e scelta dei materiali: perché l'acciaio inossidabile 316L?
Una valvola a membrana in acciaio inox UHP 316L si distingue per la sua struttura minimalista e resistente alla contaminazione:

Carrozzeria e cofano: Realizzato in acciaio inossidabile 316L. La "L" indica una variante a basso tenore di carbonio (<0.03% di carbonio), un aspetto fondamentale. L'acciaio inossidabile 316 standard, quando saldato, può formare carburi di cromo ai bordi dei grani, causando "sensibilizzazione" e predisposizione alla corrosione. Il 316L previene questo fenomeno, garantendo un'eccellente resistenza alla corrosione contro sostanze chimiche aggressive e acqua ad alta purezza. La superficie interna viene sottoposta a un'accurata elettrolucidatura, un processo che rimuove lo strato superficiale di metallo imperfetto e intrappolante i contaminanti, creando uno strato di ossido liscio e passivo che riduce al minimo l'adesione delle particelle e ne migliora la pulibilità.
Il diaframma: Questo è il cuore del meccanismo di isolamento. Si tratta di una membrana flessibile, elastomerica o plastica (spesso realizzata in PTFE (Teflon), elastomeri incapsulati in PTFE o perfluoroelastomeri come l'FFKM) fissata tra il corpo e il cappello. Il diaframma è l'unico componente che separa il fluido di processo dal meccanismo di attuazione.
attuatore: Può essere manuale (con volantino o pistone), pneumatico o elettrico. Applica una forza a un compressore (o stelo) che, a sua volta, preme sulla membrana.
Diga o Sedile: Un profilo rialzato e liscio integrato nel corpo, su cui il diaframma si flette per creare una tenuta.
La scelta del 316L garantisce la necessaria robustezza, resistenza alla corrosione e ottime finiture superficiali. Il materiale della membrana viene selezionato in base alla compatibilità chimica del fluido e ai requisiti di temperatura, con il PTFE come standard di riferimento per la sua inerzia.





Il principio di funzionamento: una masterclass sull'isolamento
Il funzionamento di una valvola a membrana è estremamente semplice e fondamentalmente diverso da quello di altri tipi di valvole, come quelle a sfera, a saracinesca o a globo. La sua funzione può essere suddivisa in due fasi:



La posizione chiusa:
In posizione chiusa, l'attuatore è innestato. Il volantino viene ruotato o il pistone pneumatico viene energizzato, azionando il compressore verso il basso. Questo compressore applica una forza diretta e uniforme al centro della membrana flessibile. La membrana viene spinta verso il basso fino a quando non si adatta perfettamente e completamente allo stramazzo (una sporgenza nel corpo valvola) o alla sede. Questa azione crea una tenuta monolitica a tenuta stagna che isola fisicamente e completamente il passaggio del fluido.
Questa è la caratteristica distintiva della valvola: il fluido di processo entra in contatto solo con il corpo valvola e il diaframma. Non entra mai in contatto con il compressore, lo stelo, l'attuatore o eventuali punti di perdita come le guarnizioni dello stelo o le tenute. Non essendoci alcun albero che attraversa il flusso del fluido, si elimina la principale fonte di emissioni fuggitive e contaminazione, comune in altri tipi di valvole.

Posizione aperta:
Per aprire la valvola, l'attuatore viene invertito. Il compressore si ritrae verso l'alto, rilasciando la pressione sul diaframma. Grazie alla sua intrinseca elasticità e alla pressione di linea del sistema da monte, il diaframma torna nella sua posizione neutra, a cupola. Questa retrazione crea un percorso di flusso libero e a passaggio pieno attraverso la valvola. Il fluido scorre sullo stramazzo con una turbolenza minima e, cosa fondamentale, senza rami morti o fessure. L'interno liscio ed elettrolucidato e il percorso di flusso ampissimo impediscono l'intrappolamento di particelle e facilitano il drenaggio completo (design autodrenante).




I miglioramenti “UHP”: oltre il design standard
Una valvola a membrana industriale standard viene perfezionata in una versione UHP attraverso diversi miglioramenti critici:

Saldatura orbitale: Tutti i collegamenti tra corpo e tubo sono realizzati tramite saldatura orbitale automatica, senza raccordi filettati. Questo crea una giunzione liscia, senza giunzioni e senza fessure, pulita e resistente alla corrosione come il tubo stesso.
Interni passivati ​​ed elettrolucidati: Come accennato, la superficie elettrolucidata 316L riduce al minimo l'area superficiale e i punti di adesione per i contaminanti.
Progettazione Zero Dead Leg: La geometria è ottimizzata in modo che, una volta chiusa, la membrana sia a filo con lo stramazzo, senza lasciare cavità in cui il fluido possa ristagnare. Questo è fondamentale per le procedure Sterile-In-Place (SIP) e Clean-In-Place (CIP).
Monitoraggio dell'integrità del diaframma: Nelle applicazioni critiche, è possibile utilizzare membrane doppie con spazio interstiziale. Un sensore di pressione o un fluido di rilevamento perdite in questo spazio possono segnalare immediatamente un guasto alla membrana primaria o secondaria, prevenendo la contaminazione o la perdita del fluido di processo.
Generazione ad alto ciclo e basso numero di particelle: Tutte le parti mobili sono progettate per ridurre al minimo l'attrito e l'usura, che sono fonti di particelle metalliche. La durata di flessione del diaframma è progettata per centinaia di migliaia di cicli.




Applicazioni: dove queste valvole sono indispensabili
Il principio di funzionamento unico della valvola a membrana UHP la rende la valvola ideale per:

Produzione di semiconduttori: Controllo di gas ultrapuri (come azoto, argon, silano) e acqua ultrapura (UPW) negli strumenti di fabbricazione dei wafer. Una singola particella può rovinare un microchip.
Farmaceutica e biotecnologie: Nei sistemi di acqua per preparazioni iniettabili (WFI), nella fermentazione, nella cromatografia e nelle linee di trasferimento dei prodotti, dove la sterilità e l'assenza di pirogeni sono obbligatorie per legge.
Prodotti alimentari e bevande: Nelle linee di lavorazione igieniche in cui la pulibilità e la prevenzione dei punti di insediamento batterico sono essenziali.
Strumenti analitici e di ricerca: Garantire un flusso di campioni o reagenti affidabile e privo di contaminanti in apparecchiature ad alta precisione.




Vantaggi e considerazioni
vantaggi:

Sigillatura e contenimento assoluti: Il diaframma garantisce una tenuta stagna e costituisce la barriera definitiva contro le perdite.
Mantenimento della purezza: L'assenza di guide, steli o guarnizioni interne nel percorso del flusso elimina le fonti di contaminazione.
Eccellente drenabilità: Il percorso di flusso regolare consente un drenaggio completo, evitando zone stagnanti.
Resistenza alla corrosione: Il corpo in 316L e i materiali inerti della membrana sono adatti a gestire un'ampia gamma di fluidi aggressivi.
Facile manutenzione: È possibile aprire il coperchio e sostituire la membrana senza rimuovere il corpo valvola dalla tubazione, riducendo al minimo i tempi di fermo del sistema.
considerazioni:

Limiti di pressione e temperatura: Il diaframma è il componente limitante. Le pressioni e le temperature di esercizio sono vincolate dalla resistenza e dalla compatibilità chimica del materiale del diaframma (ad esempio, il PTFE ha limiti di temperatura inferiori rispetto ad alcuni elastomeri).
Calo di pressione: Lo stramazzo può creare una caduta di pressione leggermente maggiore rispetto a una valvola a sfera a passaggio completo, sebbene i modelli UHP riducano al minimo questo fenomeno.
Durata del diaframma: Il diaframma è un elemento soggetto a usura e a fatica ciclica e deve essere incluso in un programma di manutenzione preventiva.

produttori di collettori di commutazione delle bombole del gas


Conclusione

La valvola a membrana in acciaio inox UHP 316L si basa su un principio di elegante semplicità: una membrana flessibile, azionata da un attuatore esterno, che funge sia da meccanismo di chiusura dinamico che da barriera impermeabile. Il suo genio non risiede nella complessità, ma nell'impegno senza compromessi per l'isolamento. Garantendo che il fluido di processo entri in contatto solo con le superfici inerti e lisce del corpo in acciaio inox 316L e con una membrana compatibile, raggiunge il sacro Graal della gestione dei fluidi in settori critici: un controllo perfetto senza contaminazione. È la dimostrazione di un'ingegneria in cui ogni scelta di materiale, ogni finitura superficiale e ogni dettaglio geometrico sono meticolosamente studiati per preservare l'integrità del fluido che controlla, rendendola un custode indispensabile della purezza nelle tecnologie che definiscono il nostro mondo moderno.
