Come funziona un regolatore di pressione del gas

Come funziona un regolatore di pressione del gas

I regolatori di pressione del gas sono dispositivi essenziali in diverse applicazioni industriali, commerciali e residenziali, dove è necessario erogare combustibili gassosi o gas di processo a una pressione costante e sicura. Questi regolatori assicurano che il gas ad alta pressione proveniente da fonti come bombole, condotte o serbatoi di stoccaggio venga ridotto a un livello inferiore e utilizzabile per apparecchiature quali bruciatori, riscaldatori o strumenti analitici. Senza un'adeguata regolazione, le fluttuazioni di pressione potrebbero causare inefficienze, danni alle apparecchiature o persino situazioni pericolose come perdite o esplosioni.

Il concetto di regolazione della pressione risale ai primi anni dei sistemi di distribuzione del gas, ma i regolatori moderni incorporano materiali e design avanzati per garantire precisione e affidabilità. Questo articolo approfondisce il funzionamento tecnico di un tipico regolatore di pressione del gas, esplorandone i componenti, i principi operativi, le tipologie e le considerazioni pratiche. Comprendendo il funzionamento di questi dispositivi, ingegneri, tecnici e utenti possono comprendere meglio il loro ruolo nel mantenimento dell'integrità del sistema.

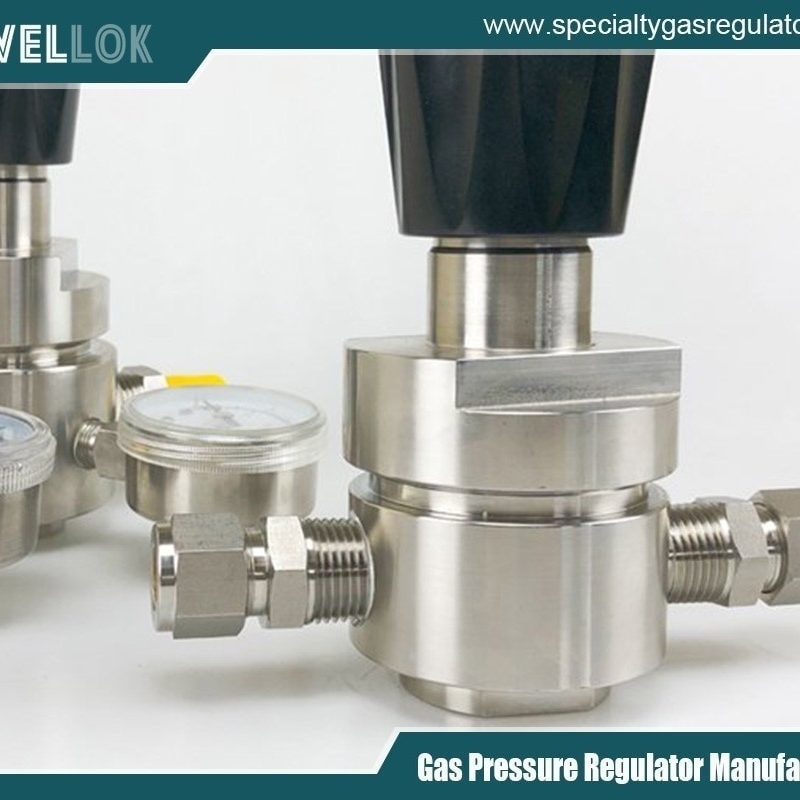

produttore di regolatori di gas ad altissima purezza
Principi fondamentali della regolazione della pressione

Fondamentalmente, un regolatore di pressione del gas funziona secondo il principio dell'equilibrio delle forze. Il gas entra nel regolatore a un'elevata pressione di ingresso ed esce a una pressione di uscita controllata. Il regolatore si regola automaticamente per mantenere la pressione di uscita desiderata nonostante le variazioni della pressione di ingresso o della portata richiesta.

La legge fisica fondamentale coinvolta è la legge di Boyle, che afferma che la pressione di un gas è inversamente proporzionale al suo volume a temperatura costante. Tuttavia, i regolatori si basano principalmente sull'equilibrio meccanico piuttosto che sulle variazioni termodinamiche. All'interno del regolatore, un elemento sensibile rileva la pressione di uscita e modula una valvola per controllare il flusso di gas.

Consideriamo uno scenario semplice: se la pressione a valle diminuisce a causa dell'aumento della domanda, il regolatore si apre ulteriormente per consentire il passaggio di una maggiore quantità di gas, ripristinando la pressione. Viceversa, se la pressione aumenta, si chiude per limitare il flusso. Questo meccanismo di feedback garantisce la stabilità, spesso entro una tolleranza di pochi punti percentuali.



Componenti chiave di un regolatore di pressione del gas

Un regolatore di pressione del gas standard è costituito da diverse parti interconnesse, ognuna delle quali svolge un ruolo cruciale nel suo funzionamento. Analizziamole nel dettaglio:

1. Porta di ingresso: è qui che il gas ad alta pressione entra nel regolatore. In genere è dotata di un attacco filettato o flangiato compatibile con la fonte di gas.

2. Gruppo valvola: composto da una sede valvola e da un otturatore o otturatore, controlla il flusso del gas. La valvola si apre o si chiude in base alle forze interne del regolatore.

3. Diaframma: una membrana flessibile che rileva la pressione in uscita. Realizzata in materiali come gomma, neoprene o metallo, separa la camera del gas dal meccanismo a molla, prevenendo la contaminazione.

4. Molla: una molla elicoidale regolabile che fornisce la forza di opposizione al diaframma. Comprimendo o estendendo la molla, gli utenti possono impostare la pressione di uscita desiderata.

5. Meccanismo di regolazione: spesso una vite o una manopola collegata alla molla, che consente una regolazione precisa della pressione di uscita.

6. Porta di uscita: punto di uscita del gas regolato, collegato al sistema a valle.

7. Porta di sfiato o di sicurezza: in alcuni modelli, consente la fuoriuscita della pressione in eccesso, migliorando la sicurezza.

Ulteriori caratteristiche possono includere filtri per la rimozione di contaminanti, manometri per il monitoraggio delle pressioni e coperchi per l'alloggiamento dei componenti di regolazione. I materiali vengono scelti in base al tipo di gas: ottone per i gas non corrosivi, acciaio inossidabile per quelli aggressivi, per garantire durata e compatibilità.



Meccanismo di lavoro

Il funzionamento di un regolatore di pressione del gas può essere spiegato attraverso un processo passo-passo, concentrandoci su un regolatore monostadio ad azionamento diretto, il tipo più comune.

Quando il gas entra nella porta di ingresso ad alta pressione (ad esempio, 1000 psi), fluisce verso il gruppo valvola. Inizialmente, la valvola si chiude grazie alla forza della molla che spinge la membrana verso il basso, posizionando l'otturatore contro l'orifizio della valvola.

Con l'aumentare della domanda a valle, la pressione di uscita inizia ad aumentare. Questa pressione agisce sulla parte inferiore della membrana, creando una forza verso l'alto. Quando questa forza è uguale alla forza della molla verso il basso, si raggiunge l'equilibrio e la valvola mantiene un'apertura costante.

Se la pressione a valle diminuisce (ad esempio, a causa di una portata maggiore), la forza della membrana si riduce, consentendo alla molla di spingerla ulteriormente verso il basso. Questo movimento apre maggiormente la valvola, aumentando il flusso di gas fino al ripristino della pressione.

Al contrario, se la pressione di uscita supera il punto di regolazione, la membrana si gonfia verso l'alto, comprimendo la molla e chiudendo la valvola, riducendo il flusso.

Questo bilanciamento dinamico avviene in modo continuo, rispondendo alle variazioni in millisecondi. La caratteristica di caduta di pressione del regolatore – una leggera caduta di pressione all'aumentare della portata – è un parametro chiave per le prestazioni, ridotto al minimo nei progetti di alta qualità.

Per una maggiore precisione, i regolatori pilotati utilizzano una piccola valvola pilota per amplificare i segnali di controllo, ideali per applicazioni ad alto flusso.



Tipi di regolatori di pressione del gas

I regolatori sono classificati in base alla progettazione, alle fasi e all'applicazione:

1. Regolatori monostadio : riducono la pressione in un unico passaggio. Adatti a pressioni di ingresso stabili, come quelle utilizzate negli impianti di laboratorio. Presentano una maggiore caduta di pressione, ma sono più semplici ed economici.

2. Regolatori a due stadi: presentano due regolatori in serie. Il primo stadio riduce la pressione a una pressione intermedia, il secondo a quella finale. Questo riduce al minimo il calo di pressione e gestisce le diverse pressioni di ingresso, comuni nei sistemi di saldatura o di ossigeno medicale.

3. Azionamento diretto vs. azionamento pilotato: i tipi diretti utilizzano il diaframma direttamente collegato alla valvola; i tipi pilota utilizzano un circuito di controllo secondario per una maggiore precisione nei sistemi di grandi dimensioni.

4. Regolatori di contropressione: mantengono la pressione a monte scaricando il gas in eccesso, utilizzati nelle applicazioni di sicurezza.

5. Tipi specializzati: regolatori del vuoto per ambienti a bassa pressione, oppure regolatori a cupola che utilizzano la pressione del gas anziché le molle per il controllo remoto.

La scelta dipende da fattori quali il tipo di gas (ad esempio propano, gas naturale o corrosivi come il cloro), la portata, l'intervallo di pressione e le condizioni ambientali.



Applicazioni e settori

I regolatori di pressione del gas trovano impiego in diversi settori:

– Industriale: nel settore manifatturiero, controllano il combustibile per i forni o i gas di processo negli impianti chimici.

– Residenziale e commerciale: per la fornitura di gas naturale ad apparecchi come stufe e riscaldatori, garantendo un'erogazione sicura a 0.5-2 psi.

– Medico: regolazione dell’ossigeno o dei gas anestetici negli ospedali, dove la precisione è fondamentale.

– Aerospaziale e automobilistico: gestione dei propellenti o dell’aria compressa nei test.

– Laboratorio: Somministrazione di gas inerti per cromatografia o spettroscopia.

In ogni caso, i regolatori migliorano l'efficienza, la sicurezza e la longevità delle apparecchiature.



Manutenzione e considerazioni sulla sicurezza

Una corretta manutenzione è fondamentale per un funzionamento affidabile. Ispezioni regolari includono il controllo di eventuali perdite con acqua saponata, la verifica dell'integrità della membrana e la pulizia dei filtri. Le molle possono indebolirsi nel tempo, rendendo necessaria una nuova taratura.

Dispositivi di sicurezza come le valvole di intercettazione per sovrapressione prevengono guasti a valle. Gli utenti devono adattare i regolatori alla compatibilità con il gas per evitare corrosione o reazioni.

Tra i problemi più comuni rientrano il congelamento in ambienti umidi (effetto Joule-Thomson), risolvibile tramite riscaldatori, o la contaminazione che causa il bloccaggio delle valvole.

L'adesione a standard come quelli ASME o ISO garantisce la conformità.




produttore di regolatori di gas ad altissima purezza
Conclusione

I regolatori di pressione del gas sono ingegnosi dispositivi meccanici che esemplificano l'ingegneria di precisione nel controllo dei fluidi. Bilanciando le forze attraverso membrane, molle e valvole, forniscono una pressione costante, salvaguardando sistemi e utenti. Che si tratti di una cucina domestica o di un laboratorio high-tech, il loro ruolo è indispensabile.

I progressi continuano, con regolatori intelligenti che incorporano sensori per il monitoraggio in tempo reale e l'integrazione IoT. Comprenderne il funzionamento consente di migliorare la progettazione, la selezione e la manutenzione, contribuendo a una gestione del gas più sicura ed efficiente.
