Nel mondo preciso della ricerca di laboratorio e della fabbricazione di semiconduttori, la qualità dei gas di processo è imprescindibile. Tracce di contaminanti a livello di parti per miliardo (ppb) o addirittura di parti per trilione (ppt) possono compromettere esperimenti sensibili, degradare le prestazioni degli strumenti analitici o causare perdite di resa catastrofiche nella produzione di chip. Sebbene venga prestata molta attenzione ai gas stessi, il regolatore di gas – il dispositivo che controlla la pressione dalla bombola al punto di utilizzo – è un componente fondamentale, e spesso sottovalutato, per il mantenimento dell'integrità del gas. Un regolatore industriale standard può reintrodurre più impurità di quelle che il fornitore del gas ha faticosamente rimosso.



Questa guida approfondisce la selezione di regolatori di gas speciali ad alta purezza , fornendo un quadro di riferimento per ingegneri, ricercatori e specialisti degli acquisti al fine di scegliere il dispositivo più adatto alla loro specifica applicazione in ambienti di laboratorio e nel settore dei semiconduttori.


produttori di collettori di commutazione delle bombole del gas


Parte 1: Comprendere la posta in gioco – Perché gli enti regolatori standard falliscono

La funzione principale di un regolatore è quella di ridurre una pressione elevata e variabile all'interno di una bombola a una pressione di mandata stabile e inferiore. In questo modo, i componenti interni entrano in contatto costante con il flusso di gas. I regolatori standard sono progettati per garantire costi e durata in ambienti industriali, non per la gestione di gas ultrapuri. I loro guasti nelle applicazioni ad alta purezza includono:

Degassamento:Le guarnizioni elastomeriche (come Buna-N) e i vuoti interni possono rilasciare idrocarburi, vapore acqueo e altre sostanze volatili nel flusso di gas.
Permeazione:I gas, in particolare l'elio e l'idrogeno, possono diffondersi attraverso i diaframmi e le guarnizioni polimeriche.
Adsorbimento/desorbimento superficiale:Le superfici interne ruvide (ad esempio corpi fusi o lavorati meccanicamente) possono intrappolare umidità e particelle, rilasciandole poi quando la pressione o il flusso cambiano.
Contaminazione metallica:La corrosione o la generazione di particolato da molle interne, pistoni e valvole possono introdurre ioni metallici, un contaminante mortale nei processi dei semiconduttori.
Purificazione incompleta:I passaggi interni complessi con volumi morti intrappolano il gas, rendendo lo spurgo per i cambi di gas lento e inefficiente, con conseguente contaminazione incrociata.




Parte 2: Criteri di selezione principali per regolatori di gas speciali ad alta purezza

Per scegliere il regolatore giusto è necessario analizzare diverse specifiche interconnesse.

Grado di purezza e materiali di costruzione
Questa è la decisione più fondamentale, direttamente collegata alla purezza del gas richiesta.

Acciaio inossidabile (SS):Il punto di riferimento per un'elevata purezza.
Tipo 316L:Lo standard del settore. La "L" indica un basso tenore di carbonio, che riduce al minimo la precipitazione di carburi durante la saldatura, che può creare siti di corrosione. Offre un'eccellente resistenza alla corrosione.
Interni elettrolucidati (EP):Un processo critico. L'elettrolucidatura rimuove i picchi superficiali microscopici, creando uno strato di ossido liscio e passivo che riduce i siti di adsorbimento, migliora la resistenza alla corrosione e migliora la lavabilità delle particelle.
Finitura superficiale:Misurata in Ra (rugosità media). I regolatori di qualità per semiconduttori spesso specificano Ra < 10 micro-pollici. Una finitura più liscia riduce al minimo l'intrappolamento delle particelle.
Materiale del diaframma:
Diaframmi metallici (acciaio inossidabile):Essenziali per la massima purezza e per gas corrosivi/pericolosi. Eliminano completamente la permeazione e il degassamento. Utilizzati in "Separatore a membrana" o regolatori “All-Metal”.
Elastomeri ad alta purezza:Per applicazioni meno critiche ad alta purezza, sono comuni i perfluoroelastomeri Viton® o Kalrez® di grado FDA, che offrono un basso degassamento e una buona resistenza chimica. Sono generalmente utilizzati come guarnizioni secondarie, non come membrana primaria di rilevamento della pressione.
Guarnizioni e sedi valvole:
Metallo su metallo:Utilizza una punta dello stelo finemente lavorata (spesso in 316L) che sigilla una sede rigida (ad esempio, PCTFE, Rulon). Offre un'elevata durata e zero degassamento.
Elastomerico:Il PCTFE (Kel-F) è un materiale polimerico ad alta purezza preferito per i sedili grazie alla sua durezza e inerzia chimica.


Tipo di progettazione: a molla vs. a cupola
A molla (a comando diretto):Il tipo più comune. La forza della molla si oppone a una membrana per controllare l'elemento di chiusura. Sono più semplici e meno costosi. Tuttavia, la pressione di uscita "diminuisce" al diminuire della pressione di ingresso o all'aumentare della portata, poiché la forza della molla è costante.
Regolatore di spurgo di diluizione:Dispone di due ingressi di gas indipendenti, che consentono a un gas di spurgo inerte (ad esempio N2) di diluire il gas speciale per una manipolazione sicura di gas piroforici o tossici.
Caricato a cupola (azionato dal pilota):Utilizza una pressione del gas di alimentazione (la pressione "a cupola") anziché una molla per controllare la valvola principale. La pressione a cupola è impostata da un piccolo regolatore pilota interno.
vantaggi:Garantisce una stabilità eccezionale. La pressione di uscita non è influenzata dal calo della pressione di ingresso. Consente un controllo remoto preciso tramite la pressione della cupola. Offre una maggiore capacità di flusso.
svantaggi:Più complesso, più costoso. Richiede un gas di alimentazione pulito per la pressione della cupola.
Scelta del semiconduttore:I regolatori a cupola sono onnipresenti nelle fabbriche di semiconduttori per processi critici come CVD e incisione, grazie alla loro stabilità e controllabilità.


Pulizia e trattamento
Pulizia e passivazione:I regolatori devono essere puliti per rimuovere oli di fabbricazione, particelle e contaminanti. I processi possono includere la pulizia a ultrasuoni e passivazione—un bagno di acido nitrico che esalta lo strato di ossido di cromo sull'acciaio inossidabile.
Packaging:I regolatori ad alta purezza devono essere confezionati in un ambiente di camera bianca utilizzando un imballaggio privo di particelle e a basso degasaggio (spesso confezionato in un doppio sacchetto con spurgo di gas inerte) per preservare la pulizia fino al momento dell'installazione.


Connessione e configurazione
Connessioni ingresso/uscita:Verificare la compatibilità tra bombola e sistema di collegamento. Le opzioni più comuni per applicazioni ad alta purezza includono raccordi a tenuta frontale VCJ®/G-metal (saldati o meccanici), raccordi per tubi Swagelok® o uscite CGA (Compressed Gas Association) con dadi specifici per i diversi gas. I raccordi a tenuta frontale sono preferibili per garantire un vuoto ultra-elevato.
Porte di spurgo:Le porte ausiliarie opzionali (spesso da 1/4″ o 1/8″ VCJ) sui lati di ingresso e uscita facilitano lo spurgo in loco del corpo del regolatore.
Indicatori:Si consiglia di utilizzare manometri ad alta purezza con componenti interni in acciaio inossidabile e membrane in PTFE. Per la massima purezza, i regolatori senza manometro eliminano un volume interno significativo e potenziali punti di perdita/contaminazione.




Parte 3: Guida specifica per l'applicazione

Fabbricazione di semiconduttori
Le fabbriche di semiconduttori operano al limite estremo della purezza del gas, con specifiche che spesso richiedono gas standard di "grado elettronico" o "SEMI".

Driver chiave:I contaminanti a livello di ppt, i livelli totali di idrocarburi, gli ioni metallici (Na+, K+, Fe+), l'umidità (H2O) e l'ossigeno (O2) possono tutti influire sull'integrità dell'ossido di gate, causare errori di drogaggio o creare difetti.
Raccomandazioni principali:
Materiale:Acciaio inossidabile 316L EP, Ra < 10 µin.
Design:Regolatori a cupola caricata sono standard per la maggior parte delle forniture di gas sfuso agli utensili (ad esempio, N2, O2, H2, Ar). Forniscono la stabilità necessaria per l'alimentazione del controllore di flusso di massa (MFC).
Guarnizione:Le guarnizioni a membrana interamente metalliche sono obbligatorie per i gas più critici e corrosivi (ad esempio HCl, Cl2, HBr, WF6). Le sedi standard sono in PCTFE ad alta purezza o in metallo.
Gas speciali:
Idruri e corrosivi (SiH4, AsH3, PH3, Cl2):Utilizzare regolatori completamente in metallo, con tenuta a membrana e carica a cupola. Spesso indicati come "Servizio corrosivo".
Piroforici (SiH4, PH3):Richiede regolatori di spurgo della diluizione per una sostituzione sicura delle bombole.
Droganti ad alta purezza (B2H6, AsH3):Guarnizioni a membrana ad altissima purezza con configurazioni dedicate, mai utilizzate su altri gas.

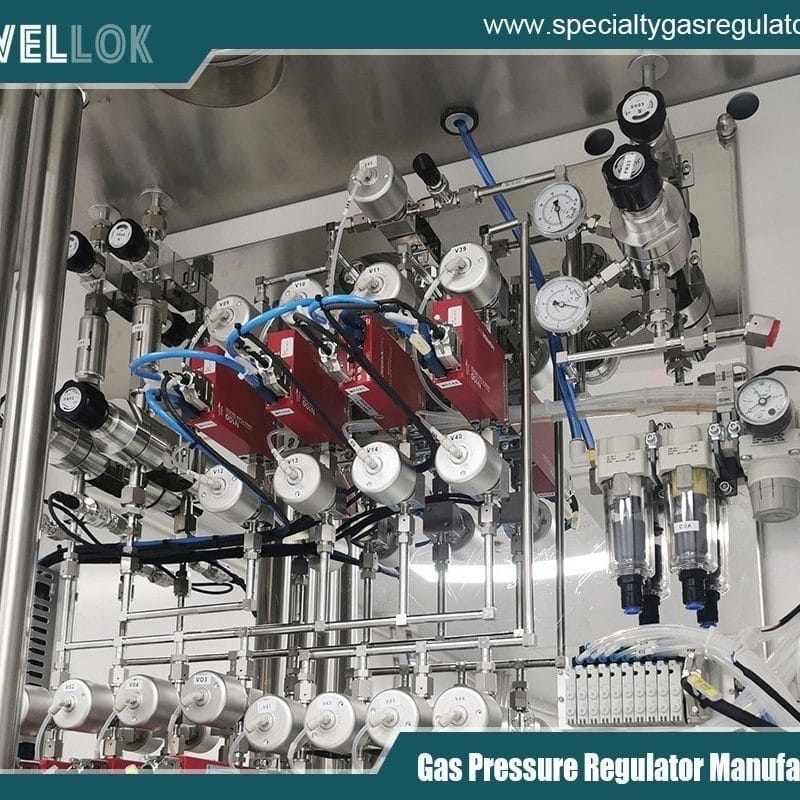

Armadio del gas vs. Punto d'uso (PoU):Gli armadi a gas centralizzati utilizzano pannelli ad alta portata con cupola caricata. I regolatori al punto d'uso (PoU), montati direttamente sullo strumento, forniscono una fase finale di controllo della pressione e protezione della purezza, subito prima della camera di processo.
Applicazioni di laboratorio e analitiche
I laboratori soddisfano un'ampia gamma di esigenze, dai laboratori didattici universitari alle strutture analitiche avanzate.

Driver chiave:Precisione, stabilità per la calibrazione dello strumento, riduzione al minimo del rumore di base negli analizzatori, prevenzione della contaminazione della colonna/metodo e sicurezza.
Raccomandazioni principali:
Ricerca generale ad alta purezza (GC, GC-MS, ICP-MS):Spesso è sufficiente un regolatore a due stadi di alta qualità, con corpo in acciaio inox 316L, interno elettrolucidato e guarnizioni in Viton/Kalrez. Il design a due stadi offre una maggiore stabilità rispetto a quello a uno stadio singolo.
Analisi ultra-traccia (ICP-MS, lavoro a livello di ppb):Passare a un regolatore con membrana metallica e guarnizione a diaframma. Questo elimina il degassamento di idrocarburi dovuto all'elastomero, che può creare interferenze spettrali.
Gas di trasporto per cromatografia:La stabilità è fondamentale. Per mantenere un flusso costante in colonna e una risposta del rivelatore costante, si preferiscono regolatori a molla a due stadi o a cupola.
Miscele di gas di calibrazione:Utilizzare regolatori dedicati al componente specifico della miscela per evitare contaminazioni incrociate. Per le miscele di calibrazione ppm/ppb, è fondamentale un regolatore ad elevata purezza e basso volume morto.
Gas reattivi (in laboratorio):Per HCl, H2S o ammoniaca nella ricerca, specificare un regolatore di servizio corrosivo con materiali compatibili (spesso Monel o Hastelloy per servizio gravoso).




Parte 4: Migliori pratiche operative

Scegliere il regolatore giusto è solo metà del lavoro. Una corretta gestione ne garantisce le prestazioni.

Installazione corretta:Utilizzare utensili puliti e adeguati. Seguire le specifiche di coppia per i raccordi per evitare danni e perdite. Utilizzare sempre una guarnizione nuova con i raccordi a tenuta frontale.
Controllo perdite:Eseguire un controllo approfondito delle perdite di elio sull'intero sistema dopo l'installazione, prima di introdurre il gas di processo. Il test delle bolle non è sufficiente per i sistemi ad alta purezza.
Procedure di spurgo:Prima di introdurre il gas speciale, spurgare accuratamente il regolatore e le linee a valle con un gas di spurgo inerte appropriato (ad esempio, azoto o argon ad altissima purezza). Utilizzare in modo efficace le porte di spurgo integrate.
Dedica:Non utilizzare mai un regolatore per un tipo di gas diverso. Etichettare i regolatori in modo chiaro e permanente. La contaminazione incrociata è un rischio grave.
Certificazione e Ricertificazione:I nuovi regolatori dovrebbero essere dotati di un certificato di conformità (C of C) che specifichi i materiali, la pulizia e i test eseguiti. È necessario stabilire un programma di ricertificazione e manutenzione preventiva, soprattutto per le applicazioni critiche per la sicurezza.

produttori di collettori di commutazione delle bombole del gas


Conclusione

La scelta di un regolatore per gas speciali ad alta purezza è una decisione di ingegneria di sistema con conseguenze dirette sull'integrità del processo, la resa, la sicurezza e i costi operativi. Non esiste un regolatore "migliore" in assoluto.



Per l'ingegnere dei semiconduttori, la scelta ricadrà su modelli robusti, ultra-puliti, interamente in metallo, con caricamento a cupola, conformi agli standard SEMI e in grado di resistere al funzionamento continuo in cabine a gas e al punto d'uso. Per il ricercatore di laboratorio, l'attenzione potrebbe essere rivolta alla precisione, alla stabilità per strumenti sensibili e alla flessibilità, optando spesso per regolatori a due stadi di alta qualità, a molla o con tenuta a membrana.



Valutando sistematicamente i requisiti di purezza dell'applicazione, le proprietà chimiche del gas e le prestazioni richieste in termini di stabilità e portata, e abbinando a tutto ciò i materiali, la progettazione e i protocolli operativi corretti, gli utenti possono garantire che il regolatore agisca come un garante della purezza del gas, non come il suo anello più debole. Nella ricerca della precisione su scala atomica e molecolare, questa attenzione ai dettagli non è solo consigliabile; è essenziale.
