Regolatori di pressione del gas ad alta portata e purezza ultra elevata: controllo di precisione per applicazioni esigenti

Regolatori di pressione del gas ad alta portata e purezza ultra elevata: controllo di precisione per applicazioni esigenti

Nei settori industriali in cui precisione, purezza e prestazioni sono fondamentali, i regolatori di pressione per gas ad alta portata e purezza elevata svolgono un ruolo cruciale. Questi dispositivi specializzati sono progettati per gestire l'erogazione di gas ad alte portate, mantenendo al contempo livelli di purezza eccezionali. A differenza dei regolatori standard, sono progettati per gestire gas ultrapuri senza introdurre contaminanti, risultando indispensabili in settori come la produzione di semiconduttori, la produzione farmaceutica e la strumentazione analitica. Questo articolo approfondisce gli aspetti tecnici di questi regolatori, esplorandone i principi di progettazione, i meccanismi di funzionamento, le caratteristiche principali, le applicazioni e le migliori pratiche per la selezione e la manutenzione.

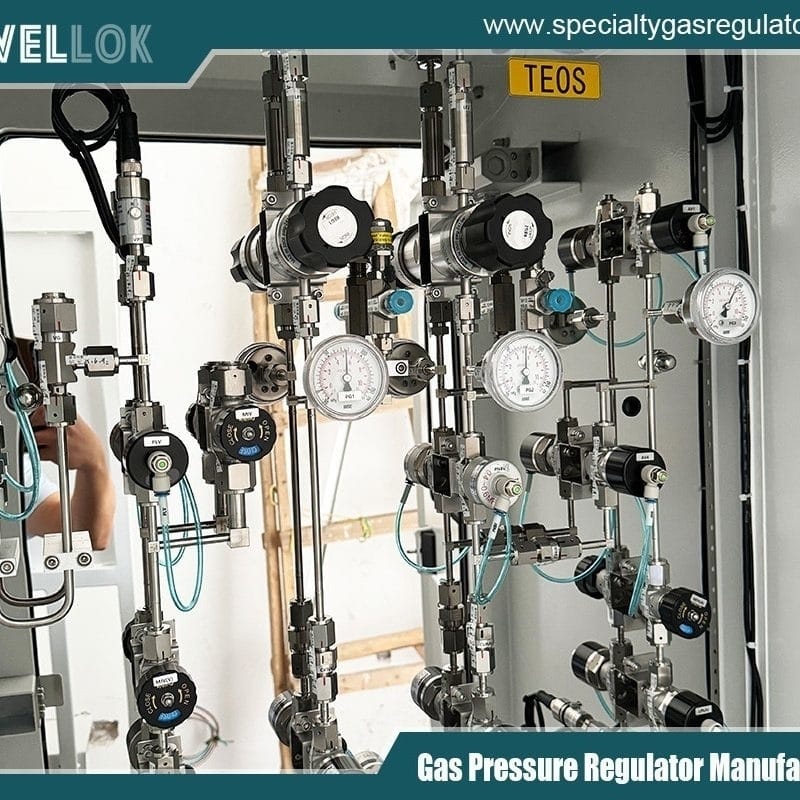

Regolatori di pressione del gas ad alta portata e purezza ultra elevata
Comprensione dei regolatori di pressione del gas

Fondamentalmente, i regolatori di pressione del gas sono dispositivi che riducono e stabilizzano la pressione di un gas proveniente da una fonte ad alta pressione, come una bombola o una tubazione, a un livello inferiore e utilizzabile. Questo risultato è ottenuto tramite una combinazione di componenti meccanici, tra cui membrane, molle e valvole. Il funzionamento di base prevede un elemento sensibile che rileva la pressione a valle e regola di conseguenza l'apertura della valvola per mantenere una pressione di uscita impostata.

I regolatori ad alta portata sono ottimizzati per applicazioni che richiedono grandi volumi di gas, spesso superiori a 100 piedi cubi standard al minuto (SCFM). Le varianti a purezza ultra elevata (UHP) fanno un ulteriore passo avanti, garantendo che il gas rimanga incontaminato durante l'intero processo di regolazione. I livelli di purezza nei sistemi UHP sono generalmente misurati in parti per miliardo (ppb) o addirittura parti per trilione (ppt), il che richiede materiali e design che riducano al minimo il degassamento, la generazione di particelle e le reazioni chimiche.



Principi di progettazione e materiali

La progettazione dei regolatori di pressione del gas UHP ad alta portata è regolata da standard rigorosi, come quelli di SEMI (Semiconductor Equipment and Materials International) e ASTM (American Society for Testing and Materials). I componenti chiave includono il corpo, il coperchio, il diaframma, la sede e la valvola a fungo.

La selezione dei materiali è fondamentale per mantenere la purezza. I materiali più comuni includono l'acciaio inossidabile 316L, che viene elettrolucidato per ottenere una rugosità superficiale inferiore a 10 Ra (rugosità media) per ridurre l'adesione delle particelle. Per i gas corrosivi, si possono utilizzare leghe di Hastelloy o Monel. I diaframmi sono spesso realizzati in PTFE (politetrafluoroetilene) o leghe metalliche come Elgiloy per prevenire la permeazione e garantire una tenuta ermetica.

Per gestire flussi elevati, questi regolatori incorporano orifizi di dimensioni maggiori e percorsi di flusso ottimizzati. Simulazioni di fluidodinamica computazionale (CFD) vengono spesso utilizzate in fase di progettazione per ridurre al minimo turbolenze e cadute di pressione, garantendo ove possibile un flusso laminare. Il test di tenuta all'elio è standard per verificarne l'integrità, con portate di perdita fino a 1×10^-9 std cc/sec.



Meccanismi operativi

I regolatori UHP ad alta portata funzionano secondo il principio monostadio o bistadio. I regolatori monostadio sono più semplici e adatti ad applicazioni con pressioni di ingresso stabili, garantendo una riduzione diretta della pressione. I modelli bistadio offrono una stabilità superiore eseguendo la riduzione in due fasi, il che è ideale per scenari ad alta portata in cui le fluttuazioni della pressione di ingresso potrebbero influire sulla portata.

Un meccanismo tipico prevede un otturatore a pressione bilanciata che risponde alle variazioni rilevate dal diaframma. Quando la pressione a valle diminuisce a causa dell'aumento della domanda, il diaframma si flette, aprendo la valvola per consentire un maggiore flusso di gas. Al contrario, l'aumento della pressione chiude la valvola. Per le pompe UHP, i modelli con diaframma legato impediscono la rotazione dello stelo, riducendo la generazione di particelle dovute all'attrito.

La portata è quantificata dal valore Cv (coefficiente di flusso), con modelli ad alta portata che vantano valori Cv superiori a 1.0. Gli intervalli di pressione possono variare dal vuoto a 6000 psig in ingresso, con pressioni di uscita controllate con precisione da 0 a 500 psig. La purezza è preservata da caratteristiche come porte di spurgo per l'evacuazione del sistema e assemblaggio assistito dal vuoto in camere bianche classificate ISO 5 o superiori.



Caratteristiche principali e innovazioni

I moderni regolatori UHP ad alta portata incorporano diverse funzionalità avanzate. Il controllo elettronico della pressione integra sensori e attuatori per regolazioni in tempo reale, consentendo l'integrazione con i sistemi SCADA (Supervisory Control and Data Acquisition). Ciò è particolarmente utile nei processi automatizzati in cui le portate devono adattarsi dinamicamente.

Un'altra innovazione è l'utilizzo di filtri metallici sinterizzati integrati nel corpo del regolatore per catturare particelle submicroniche. Alcuni modelli sono dotati di meccanismi di autosfiato per scaricare la pressione in eccesso in modo sicuro senza contaminare l'ambiente. Per applicazioni ultra pure, i regolatori possono includere funzionalità di bake-out per rimuovere l'umidità o le sostanze volatili adsorbite.

Le caratteristiche di sicurezza sono integrate, tra cui dischi di rottura per la protezione da sovrapressione e meccanismi di blocco per impedire regolazioni non autorizzate. La conformità a direttive come ATEX per atmosfere esplosive garantisce l'idoneità all'uso in ambienti pericolosi.



Applicazioni nell'industria

I regolatori di pressione del gas UHP ad alta portata trovano ampio utilizzo in vari settori high-tech. Nella fabbricazione di semiconduttori, controllano l'erogazione di gas di processo come azoto, argon e silano durante l'incisione e la deposizione dei wafer. Le portate elevate supportano gli strumenti di produzione su larga scala, mentre l'UHP garantisce chip privi di difetti evitando contaminazioni che potrebbero portare a perdite di resa.

In ambito farmaceutico, questi regolatori gestiscono i gas per l'aerazione dei bioreattori e i sistemi cromatografici. L'ultra purezza è fondamentale per prevenire la contaminazione microbica o le impurità chimiche che potrebbero compromettere l'efficacia dei farmaci. I laboratori di analisi si affidano a loro per la gascromatografia-spettrometria di massa (GC-MS), dove l'erogazione costante e ad alto flusso di gas vettore come l'elio è essenziale per risultati accurati.

Altre applicazioni includono test aerospaziali, dove gestiscono ossigeno o idrogeno ad alta pressione per simulazioni di propulsione, e la lavorazione alimentare per il confezionamento in atmosfera modificata con CO2 o azoto. Nel settore delle energie rinnovabili, supportano i test delle celle a combustibile a idrogeno, che richiedono sia un flusso elevato per l'erogazione di potenza sia un'alta pressione per mantenere l'integrità del catalizzatore.



Vantaggi e sfide

I principali vantaggi dei regolatori UHP ad alta portata includono una maggiore efficienza di processo, tempi di inattività ridotti e una migliore qualità del prodotto. Erogando grandi volumi di gas puro in modo affidabile, minimizzano gli sprechi e ottimizzano l'utilizzo delle risorse. La loro robusta costruzione garantisce una lunga durata, spesso superiore a 10 anni con una corretta manutenzione.

Tuttavia, esistono delle sfide. Gli elevati costi iniziali dovuti a materiali e processi di produzione di alta qualità possono rappresentare un ostacolo. La compatibilità con gas specifici richiede un'attenta selezione per evitare reazioni, ad esempio evitando l'ottone con l'ammoniaca. L'installazione in ambienti puliti richiede una formazione specializzata per prevenire contaminazioni accidentali.




Regolatori di pressione del gas ad alta portata e purezza ultra elevata
Migliori pratiche di selezione e manutenzione

La scelta del regolatore giusto implica la valutazione di parametri come il tipo di gas, la portata, i requisiti di pressione e le esigenze di purezza. Strumenti come le curve di flusso e le tabelle di compatibilità dei produttori aiutano in questo processo. Si consiglia di sovradimensionare leggermente il regolatore per una futura scalabilità, ma evitare sovradimensionamenti eccessivi per prevenire l'instabilità.

La manutenzione è fondamentale per la longevità. Ispezioni regolari per individuare perdite, usura della membrana e accumulo di particelle sono essenziali. La pulizia dovrebbe essere effettuata con solventi ultrapuri in ambienti controllati. La calibrazione rispetto a standard tracciabili garantisce la precisione, in genere una volta all'anno o dopo 5000 cicli.

In sintesi, i regolatori di pressione per gas ad alta portata e purezza ultra elevata rappresentano l'apice della tecnologia di controllo dei gas, coniugando prestazioni elevate e purezza senza compromessi. Man mano che le industrie ampliano i confini della produzione di precisione e della ricerca, questi dispositivi continueranno a evolversi, integrando funzionalità intelligenti e materiali sostenibili per soddisfare le esigenze emergenti.
