Nel complesso mondo dei processi industriali e scientifici ad alta purezza, dalla fabbricazione di semiconduttori e dalla produzione farmaceutica alla chimica analitica avanzata e alla produzione di fibre ottiche, l'erogazione precisa, affidabile e priva di contaminanti dei gas di processo è imprescindibile. Al centro di questi sistemi di erogazione di gas ad altissima purezza (UHP) si trova un componente critico: il regolatore di pressione del gas UHP. A differenza dei suoi omologhi industriali standard, un regolatore UHP, spesso realizzato con materiali speciali come l'acciaio inossidabile 316L, è un capolavoro di ingegneria di precisione progettato non solo per controllare la pressione, ma per farlo senza introdurre impurità nel flusso di gas. Questo articolo approfondisce i principi di funzionamento, la costruzione specializzata e le applicazioni critiche di un regolatore di pressione del gas UHP in acciaio inossidabile 316L.

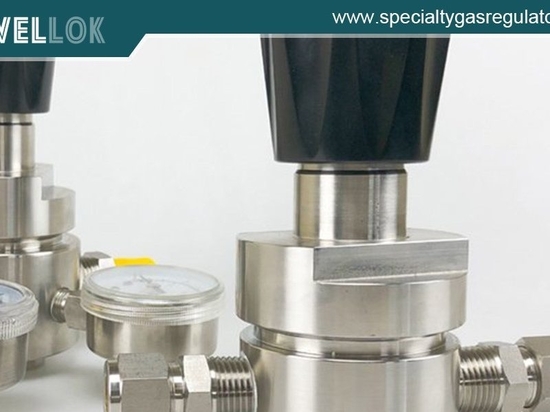

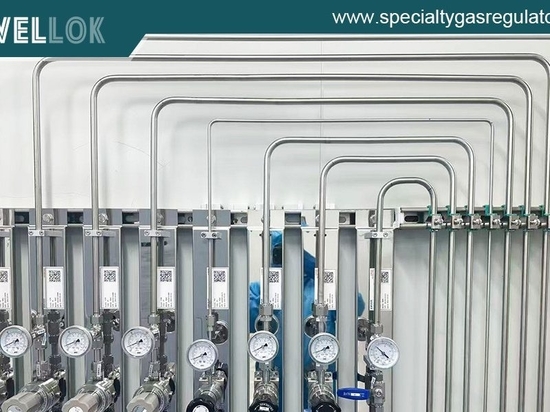

regolatori di pressione del gas in acciaio inossidabile UHP 316L


L'imperativo dell'ultra-elevata purezza (UHP)

Prima di comprendere il funzionamento di un regolatore, è necessario capire l'ambiente in cui opera. I regolatori di pressione del gas in acciaio inossidabile UHP 316L sono classificati in base alla loro estrema purezza, tipicamente pari o superiore al 99.999% (grado 5.0), con limiti rigorosi per quanto riguarda particolato, umidità (H₂O), ossigeno (O₂) e contaminanti idrocarburici. Anche le impurità microscopiche possono causare guasti catastrofici. In un chip semiconduttore, una singola particella può danneggiare irreparabilmente il die; in una reazione farmaceutica, un contaminante inatteso può alterare l'efficacia di una molecola.

Pertanto, ogni componente di un sistema a gas UHP, compreso il regolatore, deve essere progettato per:

Ridurre al minimo il degassamento: Impedisce il rilascio di gas adsorbiti (come il vapore acqueo) dalle superfici interne.
Eliminare la generazione di particolato: Evitare di rilasciare particelle metalliche o elastomeriche microscopiche.
Prevenire la permeazione: Impedisce ai gas come l'elio di diffondersi attraverso i materiali.
Resistere alla corrosione: Resiste sia al gas di processo che all'atmosfera ambiente senza corrodersi, cosa che genererebbe particelle e ioni metallici.
Abilita una perfetta pulibilità: Consentire una pulizia accurata e la passivazione per creare una superficie inerte.
È qui che la scelta dell'acciaio inossidabile 316L diventa fondamentale.



Perché l'acciaio inossidabile 316L? Il fondamento del materiale

Il 316L è una variante a basso tenore di carbonio dell'acciaio inossidabile 316 ed è lo standard industriale per la movimentazione dei fluidi UHP.

Resistenza alla corrosione: L'aggiunta di molibdeno (2-3%) aumenta significativamente la resistenza ai cloruri e ad altri agenti corrosivi, fondamentale per il mantenimento dell'integrità.
Basso contenuto di carbonio (“L”): I livelli di carbonio sono mantenuti al di sotto dello 0.03%. Questo impedisce la "sensibilizzazione" durante la saldatura, un processo in cui i carburi di cromo si formano ai bordi dei grani, impoverendo il cromo e creando siti soggetti a corrosione. Il 316L rimane stabile dopo la saldatura.
Finitura superficiale: I regolatori UHP presentano superfici interne elettrolucidate. L'elettrolucidatura è un processo elettrochimico che rimuove un sottile strato di materiale superficiale, levigando picchi e avvallamenti microscopici. Ciò si traduce in una finitura a specchio che riduce l'area superficiale, minimizza i siti di adsorbimento del gas e migliora la pulibilità e la resistenza alla corrosione.
Compatibilità: È inerte a un'ampia gamma di gas ad alta purezza, tra cui gas inerti (Ar, N₂, He), gas reattivi (H₂, O₂) e molti precursori corrosivi utilizzati nei processi di deposizione.




Scomposizione del regolatore UHP: componenti chiave

Un regolatore UHP condivide lo stesso obiettivo fondamentale di qualsiasi regolatore: ridurre una pressione di ingresso elevata e variabile a una pressione di uscita stabile e inferiore. Tuttavia, la sua esecuzione è radicalmente diversa.

Il diaframma: l'elemento sensibile
Materiale: Invece di elastomeri come Buna-N o Viton, i regolatori UHP utilizzano una membrana metallica saldata, solitamente realizzata in acciaio inossidabile 316L. Ciò crea una tenuta ermetica tra il gas di processo e l'ambiente circostante, eliminando la permeazione e il degassamento degli elastomeri.
Funzionalità: Questa membrana metallica flessibile e ondulata rileva le variazioni di pressione a valle. Al variare della pressione, si flette, trasmettendo la forza al meccanismo di controllo.
Il Seggio: Il Sigillo della Purezza
Materiale: Il punto di tenuta più critico è tra la sede e l'orifizio. I regolatori UHP utilizzano sedi morbide realizzate in polimeri ad alta purezza come PCTFE (Kel-F) o PFA, o talvolta sedi rigide in metallo su metallo (ad esempio, Stellite su 316L). Le sedi morbide offrono un'eccellente tenuta stagna, mentre le sedi rigide offrono una maggiore resistenza contro alcuni gas aggressivi.
Design: Il design del sedile riduce al minimo il “volume morto”, ovvero le sacche di gas intrappolate in cui potrebbero accumularsi contaminanti o verificarsi reazioni.
La Primavera: Il Riferimento della Forza
Materiale: Solitamente acciaio inossidabile 316L.
Funzionalità: La molla di regolazione fornisce la forza di riferimento. Ruotando la manopola di regolazione, la molla si comprime o si rilassa. La forza della molla viene bilanciata dalla forza esercitata dalla membrana che rileva la pressione di uscita. Questo bilanciamento determina l'apertura e la chiusura del regolatore.
Corpo e componenti interni: un ambiente senza soluzione di continuità
Tutte le parti interne a contatto con il fluido (corpo, stelo, orifizio) sono realizzate in acciaio inossidabile 316L. Le geometrie interne sono ottimizzate per prevenire zone di ristagno di particelle. I raccordi sono tipicamente VCJ® (con guarnizione metallica) o Ultra-Torr, che garantiscono una tenuta stagna di alta qualità, superiore ai raccordi filettati (NPT) che possono generare particelle.
Ulteriori caratteristiche UHP:
Porte di spurgo: Consentono lo spurgo integrato del corpo del regolatore per rimuovere i contaminanti atmosferici durante l'avvio del sistema.
Valvola di isolamento a membrana: Alcuni modelli includono una valvola che isola il diaframma dal gas di processo durante la sostituzione del cilindro, proteggendo questo elemento sensibile dagli sbalzi di pressione.




Il meccanismo di lavoro: un balletto di equilibrio

Il funzionamento segue il principio dell'equilibrio delle forze, ma con precisione UHP.



1. A riposo (posizione chiusa):
La molla di regolazione è rilassata. La sua forza è minima. L'elevata pressione di ingresso, che agisce sul retro dell'otturatore della valvola (o sulla sede stessa, a seconda del modello), combinata con la forza della molla che chiude la valvola, mantiene l'otturatore saldamente in posizione contro l'orifizio. Non scorre gas.



2. Impostazione della pressione (regolazione della manopola):
Ruotando la manopola di regolazione in senso orario, la molla di taratura si comprime. Questa maggiore forza elastica viene trasmessa tramite uno stelo alla parte superiore della membrana metallica. La membrana si flette verso il basso, allontanando lo stelo della valvola e l'otturatore dall'orifizio. Il gas inizia a fluire dall'ingresso ad alta pressione, attraverso l'orifizio ora aperto, nella camera a bassa pressione e fuoriesce verso il processo.



3. Raggiungere l'equilibrio (regolazione):
Man mano che il gas fluisce verso il sistema a valle, la pressione aumenta nella camera di bassa pressione. Questa pressione agisce sulla parte inferiore del diaframma metallico, creando una forza verso l'alto. Il sistema cerca l'equilibrio:

Se la pressione a valle DIMINUISCE (a causa del consumo di gas), la forza verso l'alto sulla membrana diminuisce. Ora prevale la forza della molla, che spinge la membrana verso il basso, aprendo ulteriormente la valvola per consentire un maggiore flusso di gas e ripristinare la pressione impostata.
Se la pressione a valle AUMENTA (a causa di un'ostruzione a valle o di un aumento della temperatura), la forza verso l'alto sulla membrana aumenta. Questo supera parte della forza della molla, consentendo alla valvola di chiudersi leggermente, riducendo il flusso e riportando la pressione a un livello inferiore.
Questa regolazione continua e minuziosa della posizione della valvola, guidata dal feedback in tempo reale della membrana che rileva la pressione di uscita in opposizione alla forza costante della molla di regolazione, mantiene una pressione di uscita stabile nonostante le fluttuazioni della pressione di ingresso o della richiesta di flusso.



4. Spegnimento:
Ruotando la manopola in senso antiorario si allenta la forza della molla. La pressione di ingresso e la forza residua della membrana spingono l'otturatore nella sede, ottenendo una chiusura ermetica.





Considerazioni speciali: oltre la regolamentazione di base

Strisciamento e perdite dal sedile disattivati:Una modalità di guasto critica per i sistemi UHP è il "creep", ovvero un aumento graduale della pressione di uscita quando il regolatore è chiuso a causa di microscopiche perdite oltre la sede. I modelli UHP con sede morbida sono ottimizzati per prevenire questo problema. I modelli "Seat-leak off" spostano leggermente la valvola dalla sede alla chiusura per garantirne un corretto riposizionamento, migliorando l'arresto.
Effetto della pressione di alimentazione (caduta):In un regolatore standard, un forte calo della pressione di ingresso può causare un calo della pressione di uscita (droop) perché la ridotta forza di ingresso influisce sul bilanciamento delle forze. I regolatori UHP avanzati utilizzano un design a otturatore bilanciato a pistone in cui la pressione di ingresso agisce su aree uguali su entrambi i lati dell'otturatore, annullandone l'effetto e garantendo una stabilità eccezionale.
Pulizia e imballaggio:I regolatori UHP vengono assemblati in camere bianche (ISO Classe 4 o superiore), puliti secondo specifiche precise (ad esempio, standard SEMI o ASTM) e insacchettati in azoto secco per preservarne la pulizia fino al momento dell'installazione.




Applicazioni: dove la precisione è fondamentale

Produzione di semiconduttori: Fornitura di silano, ammoniaca, idrogeno, cloro e gas droganti a strumenti di deposizione chimica da vapore (CVD), incisione e impianto ionico.
Farmaceutica e biotecnologia: Controllo di gas puri per fermentatori, bioreattori e strumenti analitici come spettrometri di massa e cromatografi.
Laboratori analitici: Fornitura di flussi di gas stabili e puri a ICP-MS, GC-MS e altre apparecchiature sensibili.
Fibra ottica: Gestione dei gas per la deposizione di preforme e la lavorazione del vetro.
Produzione di celle solari: Le esigenze di gas UHP sono simili a quelle delle fabbriche di semiconduttori per la deposizione di film sottili.

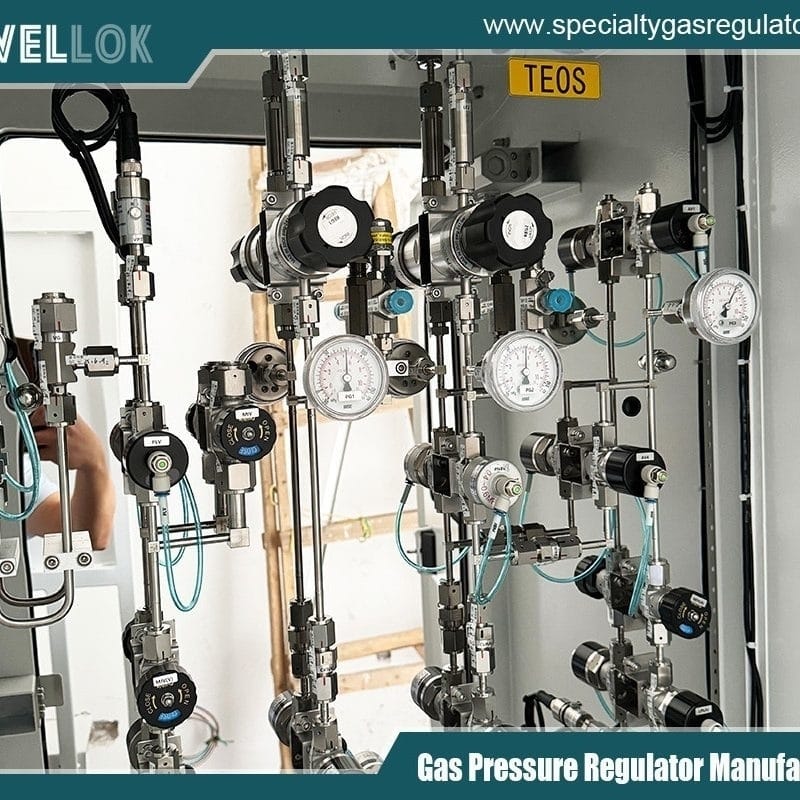

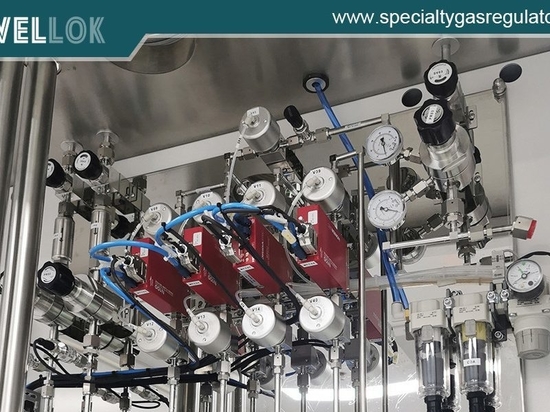

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza


Conclusione

Un regolatore di pressione del gas in acciaio inossidabile UHP 316L è molto più di una semplice valvola di riduzione della pressione. È un dispositivo di sicurezza meticolosamente progettato per processi in cui la purezza è sinonimo di successo e profitto. Il suo diaframma metallico saldato elimina le permeazioni, la sua struttura in acciaio 316L elettrolucidato resiste alla corrosione e al degassamento e il suo meccanismo di bilanciamento della forza di precisione garantisce una stabilità incrollabile. Comprendendo il suo funzionamento interno, dalla flessione del diaframma metallico alla tenuta critica della sede morbida, ingegneri e tecnici possono meglio apprezzare, selezionare e manutenere questi componenti vitali. Nelle invisibili battaglie a livello molecolare che si combattono sui wafer di silicio e nei reattori chimici, il regolatore UHP si erge come un guardiano silenzioso e incrollabile, assicurando che nulla interferisca con il gas se non per lo scopo previsto.
