Nel campo dell'ingegneria industriale, le valvole di controllo del gas ad alta pressione svolgono un ruolo fondamentale nella gestione del flusso, della pressione e della direzione dei gas in condizioni estreme. Queste valvole specializzate sono progettate per gestire pressioni superiori a 1000 psi, spesso raggiungendo i 10,000 psi o più, risultando indispensabili in settori come quello petrolifero e del gas, della lavorazione chimica, aerospaziale e della produzione di energia. A differenza delle valvole standard, le varianti ad alta pressione devono resistere a forze intense garantendo al contempo un controllo preciso per prevenire perdite, esplosioni o guasti al sistema. Questo articolo approfondisce gli aspetti tecnici di queste valvole, esplorandone la progettazione, le tipologie, i materiali, le applicazioni e le considerazioni relative alla manutenzione.

L'evoluzione delle valvole di controllo dei gas ad alta pressione è stata guidata dalla necessità di migliorare la sicurezza e l'efficienza nelle operazioni industriali. I primi progetti erano rudimentali e si basavano sul funzionamento manuale, ma le versioni moderne integrano automazione avanzata, sensori e scienza dei materiali per soddisfare rigorosi standard normativi come quelli ASME e API. La comprensione di queste valvole richiede una conoscenza approfondita dei principi di fluidodinamica, termodinamica e ingegneria meccanica, poiché operano in ambienti in cui anche piccoli malfunzionamenti possono avere conseguenze catastrofiche.

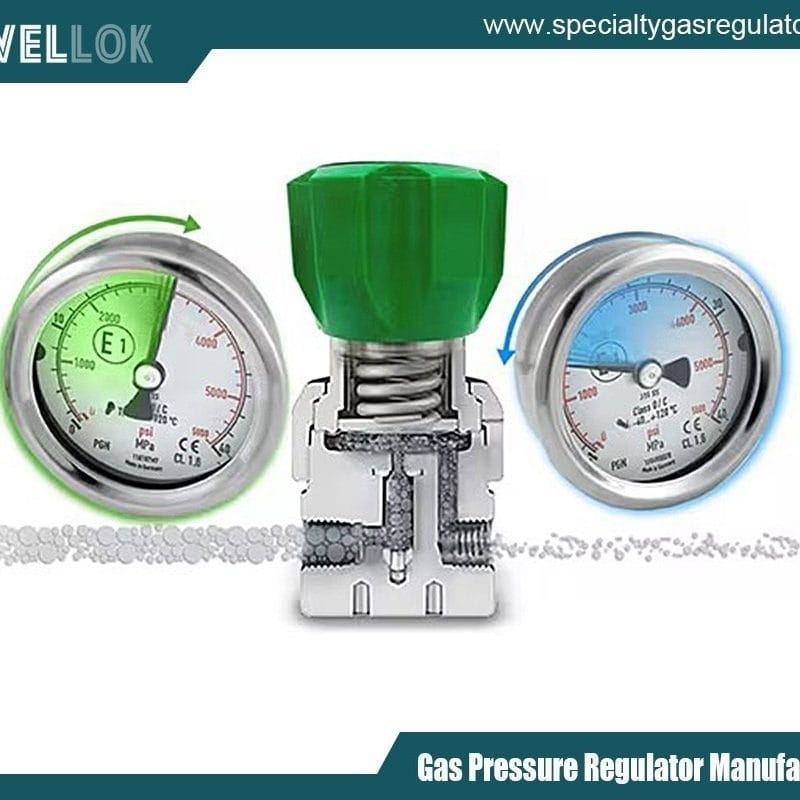

valvole di controllo del gas ad alta pressione per uso industriale
Tipi di valvole di controllo del gas ad alta pressione

Le valvole di controllo del gas ad alta pressione sono disponibili in diverse configurazioni, ciascuna adattata a specifiche esigenze operative. I tipi più comuni includono valvole a globo, valvole a sfera, valvole a spillo e valvole di sicurezza.

Le valvole a globo sono apprezzate per la loro capacità di strozzamento, consentendo una regolazione precisa del flusso. In applicazioni ad alta pressione, presentano un corpo sferico con un deflettore interno che dirige il flusso di gas attraverso un meccanismo a sede e otturatore. Questo design riduce al minimo la turbolenza e offre eccellenti caratteristiche di chiusura, ideali per applicazioni che richiedono un controllo preciso, come nei sistemi di gascromatografia.

Le valvole a sfera, d'altra parte, offrono un rapido azionamento on-off con bassi requisiti di coppia. Costruite con un disco sferico che ruota per allinearsi al percorso del flusso, sono altamente affidabili ad alte pressioni grazie al loro design a passaggio pieno, che riduce le perdite di carico. Varianti come le valvole a sfera con montaggio su perno supportano la sfera sia dall'alto che dal basso, migliorando la stabilità a pressioni superiori a 5000 psi.

Le valvole a spillo offrono un controllo estremamente preciso e sono spesso utilizzate nelle linee di strumentazione. Il loro lungo stantuffo conico consente una regolazione graduale del flusso, rendendole adatte alla taratura di manometri o al controllo di piccoli volumi di gas in ambienti di laboratorio adattati all'uso industriale.

Le valvole di sicurezza svolgono una funzione di sicurezza, scaricando automaticamente la pressione in eccesso per prevenire la sovrapressurizzazione. Sono a molla o pilotate, con queste ultime che offrono punti di regolazione più precisi per gas ad alta pressione come l'idrogeno o il gas naturale.

La scelta di ogni tipologia dipende da fattori quali portata, pressione nominale e compatibilità con i gas, garantendo prestazioni ottimali in diversi contesti industriali.



Principi di progettazione

La progettazione delle valvole di controllo del gas ad alta pressione è regolata da principi volti a massimizzare la durata, l'integrità della tenuta e l'efficienza operativa. Tra i fattori chiave da considerare figurano il contenimento della pressione, le caratteristiche del flusso e i metodi di azionamento.

Il contenimento della pressione è ottenuto attraverso una progettazione robusta del corpo, spesso utilizzando l'analisi agli elementi finiti (FEA) per simulare la distribuzione delle sollecitazioni. Le valvole sono classificate in base alla loro pressione di esercizio massima ammissibile (MAWP), calcolata in base al limite di snervamento del materiale e ai fattori di sicurezza. Ad esempio, una valvola progettata per 6000 psi potrebbe incorporare forgiature a pareti spesse per distribuire uniformemente le sollecitazioni circolari.

Le caratteristiche del flusso vengono analizzate utilizzando il coefficiente Cv, che quantifica la capacità della valvola di far passare il fluido. Nei gas ad alta pressione, le equazioni del flusso comprimibile, come la legge dei gas ideali (PV = nRT), vengono applicate per prevedere il comportamento, tenendo conto della velocità sonica e dei fenomeni di strozzamento, in cui il flusso diventa indipendente dalla pressione a valle.

L'attuazione può essere manuale, pneumatica, idraulica o elettrica. Gli attuatori pneumatici sono comuni nelle aree pericolose grazie alla loro sicurezza intrinseca, mentre quelli elettrici si integrano con i sistemi SCADA per il controllo remoto. I progetti più avanzati integrano funzionalità intelligenti come posizionatori e sensori di feedback per mantenere la precisione entro lo 0.5% del valore di riferimento.

La tenuta è fondamentale, con opzioni come O-ring, sedi metallo-metallo o guarnizioni in grafite. Nelle applicazioni criogeniche, dove vengono trattati gas come il GNL, le guarnizioni devono rimanere flessibili a basse temperature per evitare fragilità.



Materiali usati

La scelta dei materiali è fondamentale per le valvole di controllo del gas ad alta pressione, in quanto bilancia robustezza, resistenza alla corrosione e costi. I materiali più comuni includono acciaio inossidabile, acciai legati e metalli esotici.

Gradi di acciaio inossidabile come il 316L sono ampiamente utilizzati per la loro eccellente resistenza alla corrosione in ambienti acidi o salini, con limiti di snervamento intorno ai 30,000 psi. Per pressioni più elevate, gli acciai temprati per precipitazione come il 17-4 PH offrono limiti di trazione fino a 200,000 psi.

In presenza di gas corrosivi come cloro o acido solfidrico, si preferiscono le leghe Hastelloy o Inconel, che offrono una resistenza superiore alla vaiolatura e alla criccatura da corrosione sotto sforzo. Queste superleghe a base di nichel mantengono l'integrità a temperature da -200 °C a 1000 °C.

Per le guarnizioni, vengono scelti elastomeri come Viton o PTFE per la compatibilità chimica, mentre le guarnizioni metalliche garantiscono perdite pari a zero nei sistemi ad altissima pressione.

Stanno emergendo progressi nei materiali compositi, come i polimeri rinforzati con fibra di carbonio, per applicazioni leggere nel settore aerospaziale, riducendo il peso delle valvole senza comprometterne la resistenza.



Applicazioni nell'industria

Le valvole di controllo del gas ad alta pressione trovano ampio impiego in diversi settori industriali. Nell'industria petrolifera e del gas, regolano il flusso nelle teste pozzo, nelle condotte e nelle raffinerie, gestendo il gas naturale a pressioni fino a 15,000 psi durante la fratturazione idraulica.

I processi chimici si basano su di esse per il controllo del reattore, dove l'iniezione precisa di gas mantiene la velocità di reazione costante. Ad esempio, nella sintesi dell'ammoniaca, le valvole gestiscono l'alimentazione di idrogeno e azoto a pressioni inferiori a 3000 psi.

Le applicazioni aerospaziali includono i sistemi di alimentazione per razzi, in cui le valvole controllano i gas propellenti come l'ossigeno a pressioni criogeniche. La generazione di energia elettrica le utilizza nelle turbine a gas per la modulazione del carburante, migliorando l'efficienza e riducendo le emissioni.

Nel settore farmaceutico, le valvole di controllo del gas sterile garantiscono la purezza in processi come la fermentazione, nel rispetto degli standard FDA.

Queste applicazioni sottolineano la versatilità delle valvole, che si adattano a condizioni difficili e supportano al contempo la produttività industriale.



Manutenzione e sicurezza

Una corretta manutenzione è essenziale per prolungare la durata delle valvole e garantirne la sicurezza. Ispezioni regolari prevedono il controllo di eventuali perdite mediante rilevatori a ultrasuoni o rilevatori di elio, e la verifica della coppia di serraggio dei collegamenti bullonati.

La lubrificazione delle parti mobili previene il grippaggio, mentre la lappatura delle sedi ripristina le superfici di tenuta. La manutenzione predittiva si avvale dell'analisi delle vibrazioni e della termografia per rilevare anomalie prima che si verifichino guasti.

I protocolli di sicurezza impongono test di pressione secondo API 598, inclusi test idrostatici e pneumatici a 1.5 volte la pressione massima di esercizio (MAWP). Interblocchi e design a prova di guasto, come gli attuatori con ritorno a molla, impediscono l'azionamento accidentale.

La conformità a standard quali ISO 9001 e ATEX per atmosfere esplosive riduce i rischi, sottolineando l'elemento umano nella formazione degli operatori.




valvole di controllo del gas ad alta pressione per uso industriale
Tendenze future

Guardando al futuro, le valvole di controllo del gas ad alta pressione si stanno evolvendo con l'integrazione dell'Industria 4.0. Le valvole abilitate all'IoT forniscono analisi dei dati in tempo reale per la manutenzione predittiva, mentre la produzione additiva consente geometrie personalizzate per flussi ottimizzati.

Materiali e design sostenibili mirano a ridurre l'impatto ambientale, supportando iniziative per l'idrogeno verde. I sistemi di controllo basati sull'intelligenza artificiale promettono risposte adattive alle diverse condizioni, migliorando l'efficienza.



Conclusione

Le valvole di controllo del gas ad alta pressione sono le eroine misconosciute delle infrastrutture industriali, consentendo una gestione del gas sicura ed efficiente in condizioni difficili. Con il progresso tecnologico, il loro ruolo non potrà che crescere, guidando l'innovazione in tutti i settori. Comprenderne la complessità consente agli ingegneri di sfruttarne appieno il potenziale, garantendo l'affidabilità in un panorama industriale in continua evoluzione.
