Come funziona un regolatore di pressione del gas in acciaio inossidabile?

Come funziona un regolatore di pressione del gas in acciaio inossidabile?

I regolatori di pressione del gas sono componenti indispensabili nei sistemi di controllo dei fluidi, garantendo un'erogazione sicura, stabile e precisa dei gas dalle sorgenti ad alta pressione ai punti di applicazione. Tra i vari materiali utilizzati nella loro costruzione, l'acciaio inossidabile si distingue per la sua eccezionale durata, resistenza alla corrosione e affidabilità in ambienti difficili. Questo articolo tecnico di 1800 parole approfondisce i principi di funzionamento, la meccanica interna e i vantaggi dei materiali dei regolatori di pressione del gas in acciaio inossidabile . Esplora i loro componenti funzionali, il meccanismo di bilanciamento delle forze che regola la riduzione della pressione e le applicazioni specifiche in cui la loro robusta costruzione è essenziale. L'articolo fornisce anche indicazioni sui criteri di selezione e sulle migliori pratiche di manutenzione.

Il ruolo critico della regolazione della pressione

In ambienti industriali, di laboratorio e residenziali, i gas vengono solitamente immagazzinati e trasportati in bombole, condotte o serbatoi a pressioni significativamente superiori a quelle che la maggior parte delle apparecchiature per uso finale può tollerare in sicurezza. Ad esempio, una bombola di argon industriale standard può contenere gas a 2000-3000 psi (138-207 bar), mentre una torcia per saldatura richiede una pressione di esercizio di soli 5-50 psi (0.3-3.4 bar). Un collegamento diretto sarebbe catastrofico, causando guasti all'apparecchiatura, fuoriuscite incontrollate di gas o incendi.

Il regolatore di pressione del gas funge da interfaccia critica tra la sorgente ad alta pressione e l'applicazione a bassa pressione. Le sue funzioni principali sono:

Riduzione della pressione: Per abbassare la pressione di ingresso (dalla sorgente) a una pressione di uscita inferiore, sicura, utilizzabile e costante.
Mantenimento della pressione: Per mantenere questa pressione di uscita in modo costante, nonostante le fluttuazioni della pressione di ingresso o le variazioni della richiesta di flusso a valle.
Sebbene i regolatori possano essere realizzati in ottone, alluminio o plastica, i regolatori in acciaio inossidabile vengono impiegati laddove non è possibile negoziare prestazioni superiori, come in ambienti corrosivi, con gas ultra puri o aggressivi, in applicazioni ad alta purezza o in condizioni di pressione e temperatura estreme.

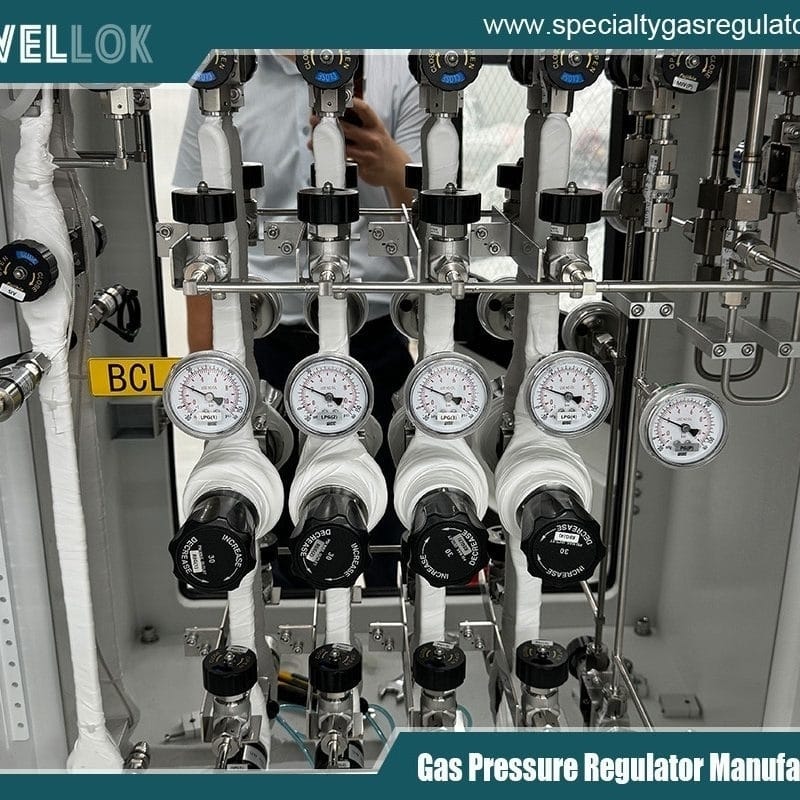

produttori di armadietti per gas speciali


Principio operativo fondamentale: il sistema di bilanciamento della forza

In sostanza, un regolatore di pressione del gas in acciaio inossidabile è una valvola di controllo automatica che funziona secondo un principio di equilibrio delle forze. Utilizza la pressione a valle (in uscita) come segnale di feedback per modulare il flusso di gas, raggiungendo una condizione di regime stazionario autocorrettiva.

I componenti fondamentali coinvolti in questo processo sono (vedi Fig. 1):

Elemento sensibile: In genere una membrana flessibile (nella maggior parte dei regolatori più comuni) o un pistone.
Elemento di caricamento: Una forza che imposta la pressione di uscita desiderata. Può essere una molla (regolatore a molla) o la pressione del gas fornita a un pilota (regolatore a pilotaggio).
Elemento restrittivo: La sede e l'orifizio della valvola, che controllano l'area del flusso dall'ingresso ad alta pressione all'uscita a bassa pressione.
Collegamento di controllo: Lo stelo che collega il diaframma alla valvola.


Il ciclo operativo:

A riposo (nessun flusso): La molla di carico spinge verso il basso la membrana, che, tramite lo stelo, forza l'otturatore della valvola ad aprirsi contro la molla della sua sede. Il gas inizia a fluire dall'ingresso ad alta pressione alla camera a bassa pressione.
Aumento della pressione ed equilibrio: Man mano che il gas riempie la camera a bassa pressione (il lato di uscita e lo spazio sotto il diaframma), la pressione aumenta. Questa pressione di uscita agisce sulla parte inferiore del diaframma, generando una forza verso l'alto. Quando questa forza verso l'alto è uguale alla forza verso il basso della molla di carico, il diaframma si stabilizza e l'otturatore della valvola si assesta in una posizione che consente un flusso appena sufficiente a mantenere la pressione di equilibrio.
Risposta alla domanda (aumento del flusso): Quando una valvola a valle viene aperta, il flusso aumenta, causando un calo momentaneo della pressione di uscita. La forza della molla ora supera la forza ridotta della membrana, spingendo la membrana e l'otturatore della valvola ulteriormente in posizione di apertura. Ciò consente un flusso maggiore di gas, ripristinando la pressione di uscita al valore di riferimento.
Risposta alla diminuzione della domanda (interruzione del flusso): Quando la valvola a valle viene chiusa, il flusso si interrompe, causando un momentaneo aumento della pressione in uscita. Questo aumento di pressione spinge la membrana verso l'alto, comprimendo la molla e consentendo alla molla della sede della valvola di chiudere l'otturatore con maggiore forza, interrompendo l'afflusso. L'equilibrio viene ristabilito alla pressione impostata, senza flusso.


Analisi dettagliata dei componenti e importanza dei materiali

La scelta dell'acciaio inossidabile (tipi comuni: 316L per una maggiore resistenza alla corrosione, 304 per uso generale) per ciascun componente comporta vantaggi distintivi.

Carrozzeria e cofano:
Funzionalità: Il corpo ospita tutti i componenti interni e contiene la pressione del gas. È dotato di porte di ingresso, uscita e, a volte, di manometri. Il cofano racchiude il gruppo molla e membrana.
Vantaggi dell'acciaio inossidabile: Offre una resistenza eccezionale per applicazioni ad alta pressione (ad esempio, regolatori di pressione per bombole). È altamente resistente alla corrosione dovuta all'umidità atmosferica, all'esposizione chimica e ai gas di processo aggressivi (come cloro, ammoniaca o ambienti offshore). Previene la contaminazione dei gas ad alta purezza ed è facilmente sterilizzabile per uso alimentare, delle bevande e farmaceutico.
Diaframma:
Funzionalità: L'elemento sensibile critico che si flette in risposta alle variazioni di pressione. Nei regolatori in acciaio inossidabile, la membrana è spesso un elastomero (come PTFE, FKM), ma a volte è una sottile membrana corrugata in acciaio inossidabile per applicazioni estreme.
Vantaggio del diaframma in acciaio inossidabile: Utilizzati in regolatori speciali per fluidi ad altissima purezza o altamente aggressivi, dove gli elastomeri potrebbero degradarsi, permeare o rilasciare contaminanti. Offrono una lunga durata, ma sono meno sensibili delle membrane elastomeriche.
Sede valvola e otturatore:
Funzionalità: Questo è il punto di tenuta e controllo principale. L'otturatore (o punta dello stelo della valvola) si apre e si chiude contro l'orifizio della sede per modulare il flusso.
Vantaggi dell'acciaio inossidabile: La sede è spesso in elastomero (Viton, EPDM) per una tenuta stagna, ma l'otturatore e il supporto della sede sono in acciaio inossidabile. Per servizi ad alta pressione o alta temperatura, la superficie di tenuta stessa può essere in acciaio inossidabile temprato o una combinazione, come un otturatore in acciaio inossidabile su una sede in PTFE. Ciò garantisce un'usura minima, nessuna usura e resistenza all'erosione causata da particelle di gas ad alta velocità.
Primavera:
Funzionalità: L'elemento di carico. La sua forza di compressione, regolata tramite una vite, determina la pressione di uscita impostata.
Vantaggi dell'acciaio inossidabile: Per prevenire la corrosione che potrebbe modificare la costante della molla nel tempo, vengono utilizzate molle in acciaio inossidabile (ad esempio 302/316), garantendo così la stabilità della calibrazione a lungo termine.
Filtri e schermi:
Funzionalità: Spesso integrati a monte della sede della valvola per proteggerla dalla contaminazione da particolato presente nel flusso di gas.
Vantaggi dell'acciaio inossidabile: I filtri in acciaio inossidabile sinterizzato garantiscono un'eccellente filtrazione meccanica, sono pulibili e non si corrodono né rilasciano particelle nel flusso di gas.




Caratteristiche delle prestazioni del regolatore e impatto dell'acciaio inossidabile

Calo (o effetto della pressione di alimentazione): In un semplice regolatore monostadio, la pressione di uscita diminuisce leggermente al diminuire della pressione di ingresso (ad esempio, quando una bombola si svuota). Questo perché la pressione di ingresso ridotta esercita una forza minore sulla valvola chiusa, alterando l'equilibrio delle forze. I regolatori di precisione in acciaio inossidabile, in particolare quelli a due stadi, riducono al minimo questo effetto.
Strisciamento (o blocco): Il leggero sovraelongazione della pressione di uscita che può verificarsi quando la richiesta di portata si avvicina allo zero. La lavorazione di precisione possibile con l'acciaio inossidabile consente una migliore progettazione della sede della valvola, riducendo al minimo lo scorrimento e garantendo una tenuta stagna.
isteresi: La differenza di pressione in uscita quando il setpoint viene raggiunto da una pressione più alta rispetto a una più bassa, è spesso causata dall'attrito nelle parti mobili. Le superfici lisce e la robusta costruzione dei componenti in acciaio inossidabile riducono l'attrito interno.
Capacità di flusso: Determinato dalla dimensione dell'orifizio (valore Cv o Kv). I regolatori in acciaio inossidabile sono disponibili con un'ampia gamma di dimensioni dell'orifizio per gestire qualsiasi portata, da basse portate analitiche ad alti volumi industriali.




Tipi di regolatori in acciaio inossidabile

Regolatori monostadio: Esegue la riduzione in un unico passaggio. Più semplice, più economico, ma presenta un maggiore abbassamento di pressione. Adatto per applicazioni con pressione di ingresso stabile o requisiti di uniformità di uscita meno rigorosi.
Regolatori a due stadi: Incorporano due meccanismi di regolazione in serie. Il primo stadio riduce la pressione a un valore intermedio stabile, mentre il secondo stadio fornisce una regolazione finale precisa. Eliminano virtualmente il calo di pressione e forniscono una pressione di uscita estremamente stabile, ideale per processi critici come la strumentazione analitica o la saldatura di precisione.
Regolatori pilotati: Utilizzati per esigenze di portata molto elevate (ad esempio, regolazione di condotte o stazioni). Utilizzano la pressione del gas in uscita, amplificata da un regolatore pilota, per caricare la membrana principale. La costruzione in acciaio inossidabile è essenziale per gli ambienti difficili e ad alta portata in cui vengono utilizzati.
Regolatori a cupola caricata: Utilizzare una pressione del gas regolata (anziché una molla) applicata alla parte superiore del diaframma per impostare la pressione di uscita. Ciò consente il controllo remoto o elettronico. Per la cavità della cupola si preferisce l'acciaio inossidabile per garantire pulizia e resistenza alla corrosione.


Principali aree di applicazione

I regolatori in acciaio inossidabile non sono articoli per uso generico; sono specificati per condizioni impegnative:

Gas corrosivi e reattivi: HCl, Cl₂, H₂S, NH₃, SO₂ nei processi chimici.
Applicazioni ad alta purezza: Fabbricazione di semiconduttori (con corpi elettrolucidati in 316L), produzione farmaceutica e apparecchiature di laboratorio analitiche (GC, MS), dove anche la minima contaminazione da materiali regolatori è inaccettabile.
Marina e offshore: Atmosfere ad alta umidità e cariche di sale che corrodono rapidamente l'ottone o l'acciaio al carbonio.
Servizi ad alta pressione: Stazioni di rifornimento di idrogeno (H₂ a 700 bar), analisi delle bombole di gas e sistemi idraulici per il gas.
Prodotti alimentari e bevande: Dove sono richieste pulibilità e resistenza agli agenti pulenti (processi CIP/SIP) per gas come CO₂, N₂ o O₂.
Ambienti ad alta temperatura: Vicino a motori, forni o in processi in cui il calore ambientale è significativo.




Linee guida per la selezione e la manutenzione

Selezione:

Compatibilità materiale: Assicurarsi che le parti a contatto con il fluido (corpo, sede, membrana) siano compatibili con il gas specifico. Il 316L è l'acciaio standard per un'ampia compatibilità.
Valutazioni di pressione: La pressione massima di ingresso (P1 max) e la pressione di uscita (P2 max) devono superare i requisiti del sistema.
Capacità di flusso (Cv): Selezionare un regolatore dimensionato per la portata massima richiesta senza eccessivi cali di pressione.
Precisione e stabilità: Determinare se è sufficiente un'unità monostadio o se è necessario un regolatore a due stadi o pilotato.
Fine connessioni: Scegli il tipo di filettatura corretto (NPT, BSP) e la dimensione appropriata, oppure raccordi a tenuta frontale come VCJ® per una purezza elevatissima.
Manutenzione:

Ispezione: Controllare regolarmente la corrosione esterna, le perdite (utilizzando una soluzione di rilevamento delle perdite) e la precisione del misuratore.
Pulizia: Per i sistemi ad alta purezza, seguire rigorose procedure di pulizia e passivazione.
Revisione: Periodicamente, il regolatore deve essere smontato da personale qualificato, i filtri interni devono essere puliti, le membrane e le guarnizioni devono essere ispezionate/sostituite e le sedi devono essere nuovamente lappate o sostituite se usurate. Si raccomanda vivamente l'uso di kit di riparazione OEM.
Pratica sicura: Prima di tentare qualsiasi smontaggio o regolazione, depressurizzare sempre completamente il regolatore.

Regolatori di pressione del gas ad alta portata e purezza ultra elevata


Conclusione

Il regolatore di pressione del gas in acciaio inossidabile è un capolavoro di ingegneria meccanica di precisione, che sfrutta il principio semplice ma elegante dell'equilibrio delle forze per svolgere il compito fondamentale di un controllo della pressione sicuro e stabile. Il suo funzionamento – una continua e automatica interazione tra la forza della molla, il feedback del diaframma e il posizionamento della valvola – è reso profondamente più affidabile e durevole dall'utilizzo dell'acciaio inossidabile. Questa scelta del materiale lo trasforma da un semplice dispositivo di utilità in un componente critico in grado di operare negli ambienti più ostili e delicati immaginabili. Dal garantire la purezza dell'atmosfera di un microchip alla regolazione sicura dei gas corrosivi in ​​un impianto chimico, il regolatore in acciaio inossidabile testimonia la sinergia tra la solida scienza dei materiali e i principi fisici fondamentali. Comprendere il suo funzionamento interno è fondamentale per la sua corretta selezione, applicazione e manutenzione, garantendo sicurezza, efficienza e integrità del processo.
