Regolatori di pressione del gas UHP ad alto flusso: progressi e applicazioni

Regolatori di pressione del gas UHP ad alto flusso: progressi e applicazioni

Nel campo della gestione dei gas industriali, precisione e purezza sono fondamentali, soprattutto in settori come la produzione di semiconduttori, l'industria farmaceutica e i laboratori di analisi. I regolatori di pressione per gas ad altissima purezza (UHP) e ad alto flusso rappresentano un componente critico in questi sistemi, garantendo l'erogazione sicura ed efficiente di gas a pressioni controllate, mantenendo al contempo livelli di purezza eccezionali. Questi regolatori sono progettati per gestire portate elevate senza compromettere l'integrità del flusso di gas, risultando indispensabili per i processi che richiedono sia volume che purezza.

I regolatori UHP sono progettati per ridurre al minimo la contaminazione, raggiungendo spesso livelli di purezza in cui le impurità vengono misurate in parti per miliardo (ppb) o addirittura parti per trilione (ppt). La designazione "ad alta portata" si riferisce alla loro capacità di supportare portate di gas elevate, in genere superiori a quelle dei regolatori standard, consentendo portate nell'intervallo di diverse centinaia di litri standard al minuto (SLPM) o superiori, a seconda del modello. Questo articolo approfondisce gli aspetti tecnici dei regolatori di pressione del gas UHP ad alta portata, esplorandone il design, la funzionalità, le applicazioni e le migliori pratiche di implementazione.

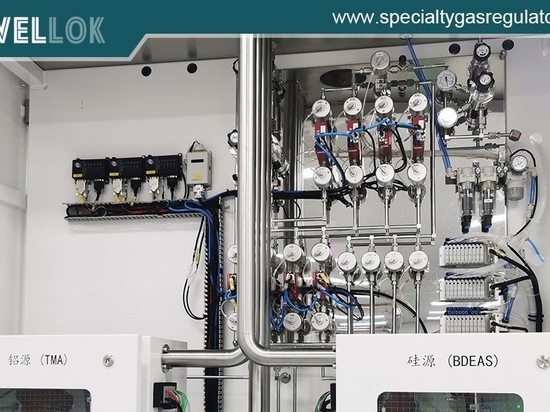

Regolatori di pressione del gas UHP ad alto flusso
Informazioni sui regolatori di pressione del gas UHP

In sostanza, i regolatori di pressione del gas funzionano riducendo l'elevata pressione in ingresso da una fonte di gas, come una bombola o un serbatoio, a una pressione in uscita inferiore e stabile, adatta alle apparecchiature a valle. Nelle applicazioni ad altissima pressione (UHP), questo processo deve avvenire senza introdurre contaminanti come particelle, umidità o degassamento dal regolatore stesso.

I regolatori UHP ad alta portata differiscono da quelli convenzionali per la loro capacità di gestire volumi di gas maggiori. I regolatori tradizionali possono essere sufficienti per scenari a bassa portata, ma in ambienti ad alta richiesta possono subire cadute di pressione o fluttuazioni significative, con conseguenti prestazioni incoerenti. I modelli ad alta portata risolvono questo problema incorporando percorsi interni più ampi, design delle valvole ottimizzati e meccanismi avanzati di controllo della pressione.

Esistono due tipologie principali: regolatori monostadio e regolatori a due stadi. I regolatori monostadio eseguono la riduzione della pressione in un'unica fase, rendendoli più semplici e compatti, ideali per applicazioni in cui le variazioni della pressione di ingresso sono minime. I regolatori a due stadi, invece, offrono una maggiore stabilità riducendo la pressione in due fasi sequenziali, il che è vantaggioso in scenari con pressioni di alimentazione variabili. Per esigenze di UHP ad alta portata, i modelli monostadio sono spesso preferiti per la loro efficienza, sebbene i modelli avanzati integrino funzionalità per imitare la stabilità dei regolatori a due stadi.



Capacità di flusso elevato

Il tratto distintivo dei regolatori UHP ad alta portata è la loro capacità di erogare gas a velocità tali da supportare operazioni su larga scala. Ad esempio, le portate possono variare da 100 a oltre 1000 SLPM, a seconda del tipo di gas e delle impostazioni di pressione. Questo risultato è ottenuto grazie a diverse innovazioni ingegneristiche.

Una caratteristica fondamentale è l'utilizzo di porte di dimensioni maggiori e percorsi di flusso semplificati per ridurre resistenza e turbolenza. Nei regolatori standard, gli orifizi stretti possono creare strozzature, ma le versioni ad alta portata impiegano diaframmi o pistoni sovradimensionati che consentono un maggiore passaggio di gas. Inoltre, alcuni modelli incorporano meccanismi a cupola o azionati a gas, in cui la pressione di uscita è controllata da una fonte di gas secondaria anziché da una molla, consentendo regolazioni precise e riducendo al minimo il calo di pressione, un fenomeno per cui la pressione di uscita diminuisce all'aumentare della portata.

I design brevettati dei regolatori moderni migliorano ulteriormente le prestazioni riducendo al minimo le fluttuazioni della pressione di uscita dovute a variazioni della pressione di ingresso o di portata. Ad esempio, le valvole a fungo bilanciate contribuiscono a mantenere una pressione costante, anche in condizioni di portata elevata. Questi progressi garantiscono che il regolatore possa gestire carichi dinamici, come quelli dei sistemi di gascromatografia o taglio laser, senza comprometterne la purezza.



Design e caratteristiche

La progettazione di regolatori di pressione per gas UHP ad alta portata privilegia materiali e tecniche costruttive che prevengano la contaminazione. L'acciaio inossidabile, in particolare la qualità 316L, è il materiale di elezione per le parti a contatto con il fluido grazie alla sua resistenza alla corrosione e alle basse emissioni di gas. Spesso si ricorre a processi di elettrolucidatura o ricottura sottovuoto per ottenere superfici ultra-lisce, riducendo il rischio di intrappolamento di particelle.

La tecnologia a membrana è fondamentale per i regolatori UHP. I modelli a membrana legata sigillano l'elemento sensibile dal gas di processo, prevenendo perdite e garantendone la purezza. Nei modelli ad alta portata, queste membrane sono rinforzate per resistere a pressioni più elevate, in genere fino a 3000 psig in ingresso e 500 psig in uscita, sebbene alcuni possano gestire fino a 7500 psig per applicazioni specializzate.

Altre caratteristiche includono meccanismi di autoscarico, che scaricano la pressione in eccesso in modo sicuro, e filtri integrati per catturare il particolato. I design senza molle eliminano potenziali fonti di contaminazione da fatica o corrosione del metallo. Per un'altissima purezza, i regolatori possono essere sottoposti a test di tenuta dell'elio fino a 10^-9 atm-cc/sec, garantendone l'integrità ermetica.

Le opzioni di controllo variano: i regolatori manuali utilizzano manopole per la regolazione, mentre le versioni con caricamento a cupola consentono il controllo remoto o automatico tramite pressione pilota. Questa flessibilità è fondamentale nei sistemi integrati in cui la portata deve essere modulata in tempo reale.



Materiali e costruzione

La scelta dei materiali giusti è fondamentale per mantenere la purezza del gas. L'ottone viene talvolta utilizzato in applicazioni meno critiche per il suo rapporto costo-efficacia, ma per l'UHP prevale l'acciaio inossidabile. Leghe esotiche come l'Hastelloy possono essere impiegate per gas corrosivi come il cloro o l'acido cloridrico.

Il processo di costruzione prevede l'assemblaggio in camera bianca per evitare la presenza di contaminanti atmosferici. I componenti sono spesso passivati ​​per formare uno strato protettivo di ossido, migliorando la resistenza agli attacchi chimici. Guarnizioni e o-ring sono realizzati in elastomeri ad alta purezza come PTFE o Kalrez, che offrono bassa permeabilità e una quantità minima di estraibili.

Nei progetti ad alta portata, la gestione termica è considerata per prevenire gli effetti di raffreddamento Joule-Thomson che potrebbero portare a condensazione e contaminazione. Corpi isolati o opzioni riscaldate attenuano questo problema nei flussi criogenici o ad alta velocità.



Applicazioni

I regolatori di pressione per gas UHP ad alta portata trovano applicazione in svariati settori industriali, dove purezza e volume sono imprescindibili. Nella produzione di semiconduttori, regolano gas come azoto, argon e silano per la lavorazione dei wafer, dove anche minime impurità possono compromettere la resa produttiva. Nell'industria farmaceutica, vengono utilizzati per il controllo della sterilità del prodotto tramite gas inerte all'interno dei reattori.

La strumentazione analitica, come la spettrometria di massa, trae vantaggio dalla loro erogazione di flusso stabile. Nel settore energetico, supportano i test sulle celle a combustibile a idrogeno e la lavorazione del gas naturale. I sistemi di distribuzione del gas sfuso negli ospedali si affidano a questi regolatori per gas medicali come l'ossigeno, dove l'elevato flusso garantisce un'erogazione ininterrotta a più punti vendita.

Anche settori emergenti come la produzione additiva e la biotecnologia sfruttano questi dispositivi per una miscelazione e una distribuzione precise del gas.



Selezione e dimensionamento

La scelta del regolatore appropriato implica la valutazione di fattori come il tipo di gas, le pressioni di ingresso/uscita, la portata e i requisiti di purezza. La compatibilità con il gas, inerte, corrosivo o tossico, guida la selezione del materiale. Le curve di portata fornite dai produttori aiutano a prevedere le prestazioni in condizioni specifiche.

Il dimensionamento è fondamentale: regolatori sottodimensionati causano instabilità di pressione, mentre quelli sovradimensionati possono introdurre volumi morti soggetti a contaminazione. I calcoli spesso utilizzano il valore Cv (coefficiente di flusso), dove un Cv più elevato indica una migliore capacità di flusso elevato. È necessario considerare anche fattori ambientali, come temperatura e vibrazioni.



Manutenzione e sicurezza

Una manutenzione regolare garantisce longevità e sicurezza. Ispezioni visive per perdite, prove di pressione e pulizia in strutture certificate sono standard. Dispositivi di sicurezza come valvole di sicurezza e dischi di rottura proteggono dalla sovrapressione.

Gli operatori devono seguire le linee guida per l'installazione, evitando connessioni filettate a favore di raccordi a tenuta frontale per garantire l'integrità UHP. La formazione sulle procedure di movimentazione e spurgo riduce al minimo i rischi.

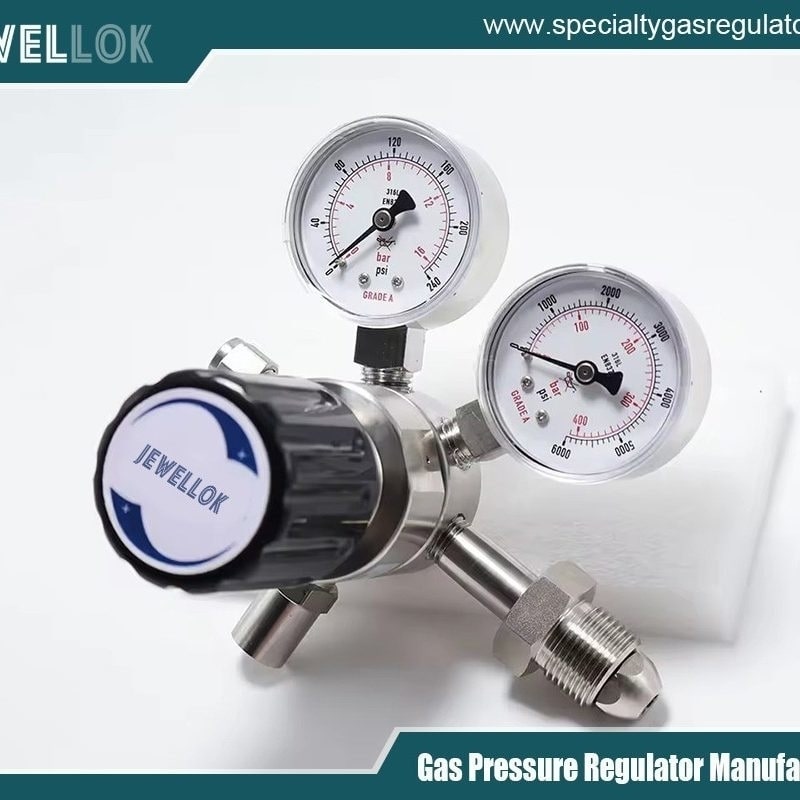

Regolatori di pressione del gas UHP ad alto flusso
Conclusione

I regolatori di pressione per gas UHP ad alta portata incarnano la fusione di precisione ingegneristica e scienza dei materiali, consentendo alle aziende di superare i limiti di prestazioni e purezza. Con la crescente domanda di maggiore produttività e processi più puliti, questi dispositivi continueranno a evolversi, incorporando sensori intelligenti per il monitoraggio in tempo reale e l'integrazione IoT per la manutenzione predittiva. Comprendendone le sfumature tecniche, gli ingegneri possono ottimizzare i sistemi per efficienza, affidabilità e sicurezza, promuovendo l'innovazione nelle tecnologie che dipendono dal gas.
