Come funziona un regolatore di pressione in acciaio inossidabile per l'industria petrolifera e del gas?

Come funziona un regolatore di pressione in acciaio inossidabile per l'industria petrolifera e del gas?

La regolazione della pressione è una funzione critica per il funzionamento sicuro ed efficiente degli impianti petroliferi e del gas, dall'estrazione a monte al trasporto a valle e alla distribuzione. Tra i vari materiali utilizzati in questo ambiente ostile, l'acciaio inossidabile si distingue per la sua durabilità, resistenza alla corrosione e affidabilità. Questo articolo tecnico approfondisce i principi di funzionamento, i componenti di progettazione, le considerazioni sui materiali e le specifiche applicative dei regolatori di pressione del gas in acciaio inossidabile nell'industria petrolifera e del gas. Rivolto a ingegneri, tecnici e professionisti del settore, fornisce una comprensione completa di come questi dispositivi mantengano un controllo preciso della pressione in condizioni estreme.

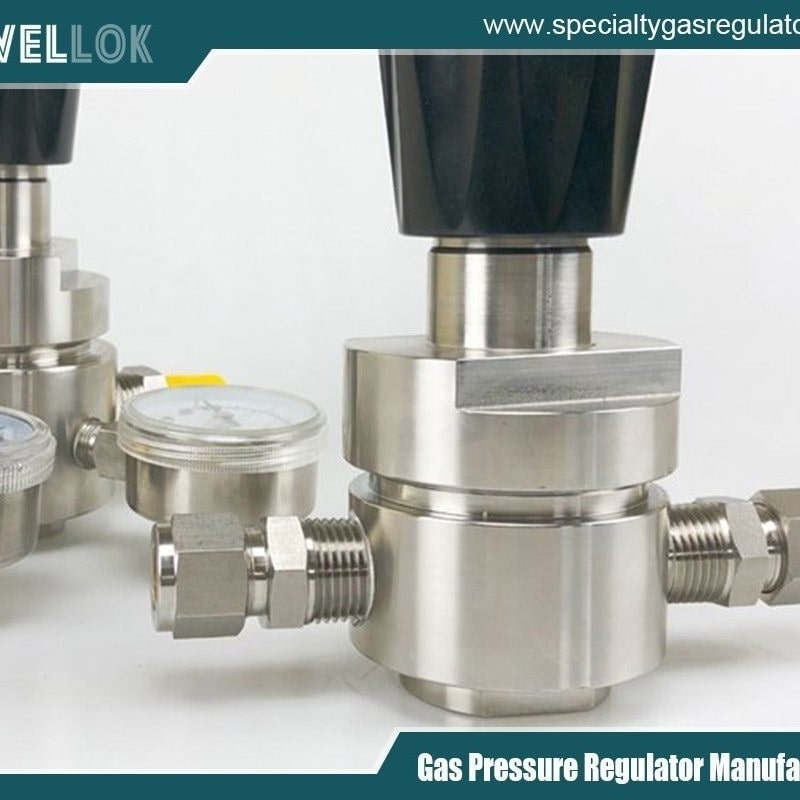

regolatore di pressione della bombola di gas CO2


Introduzione: il ruolo critico della regolazione della pressione
Nel settore petrolifero e del gas, i fluidi, siano essi petrolio greggio, gas naturale o vari idrocarburi lavorati, vengono trasportati e lavorati sotto pressione. Questa pressione deve essere attentamente controllata per garantire la sicurezza, proteggere le apparecchiature, soddisfare le specifiche di processo e rispettare gli standard normativi. Un calo di pressione può causare eventi catastrofici, tra cui esplosioni, perdite, danni ambientali e perdite di vite umane.

Il regolatore di pressione del gas in acciaio inossidabile è una valvola di controllo automatizzata che riduce un'elevata e variabile pressione in ingresso a una pressione di uscita stabile e inferiore, indipendentemente dalle fluttuazioni della pressione a monte o della domanda a valle. Quando realizzati in acciaio inossidabile, in particolare in leghe come 316, 316L o 17-4 PH, questi regolatori acquisiscono un'eccezionale resistenza alla corrosione, all'erosione, alle alte temperature e all'esposizione all'acido solfidrico (H₂S), condizioni comuni nelle operazioni di estrazione di petrolio e gas.

Questo articolo esplora i meccanismi di funzionamento di questi robusti dispositivi, componente per componente, nei difficili contesti delle piattaforme offshore, degli oleodotti, delle raffinerie e delle reti di distribuzione del gas.





Principio di funzionamento fondamentale: l'equilibrio delle forze
Fondamentalmente, un regolatore di pressione funziona secondo un semplice principio di bilanciamento delle forze. Regola automaticamente l'area di flusso attraverso la valvola per mantenere una pressione di uscita impostata.

Il meccanismo centrale coinvolge tre forze chiave:

La forza di carico: Questa forza, che “richiede” la pressione di uscita desiderata, è in genere fornita da una molla (nei regolatori a molla) o da una cupola di gas (nei regolatori pilotati).
La forza di rilevamento: Si tratta della forza esercitata dalla pressione di uscita che agisce su un elemento sensibile (una membrana o un pistone).
La forza opposta: Si tratta della forza esercitata dalla pressione di ingresso che cerca di aprire o chiudere la valvola, a seconda del progetto.
In uno stato di equilibrio:
Forza di carico = Forza di rilevamento ± Forza di opposizione (a seconda del progetto)

Quando la pressione di uscita diminuisce (ad esempio, a causa di un aumento della domanda a valle), la forza di rilevamento diminuisce. La forza di carico ora la supera, spingendo la membrana o il pistone ad aprire la valvola principale, consentendo a una maggiore portata di aumentare la pressione di uscita fino al punto di regolazione.

Al contrario, se la pressione di uscita aumenta (ad esempio, se la domanda diminuisce), la forza di rilevamento aumentata comprime il meccanismo di caricamento, spostandosi per chiudere la valvola, riducendo il flusso e abbassando la pressione.

Questa regolazione continua e automatica è l'essenza della regolamentazione.





Componenti chiave di un regolatore in acciaio inossidabile
Per comprendere il funzionamento complessivo è fondamentale comprendere la funzione di ogni parte.

3.1. Carrozzeria e cofano

Materiale: Realizzato in acciaio ASTM A351 CF8M (equivalente a 316 SS) o gradi simili. Questo materiale offre un'eccellente resistenza a cloruri, CO₂ e ambienti con presenza moderata di H₂S.
Funzionalità: L'alloggiamento principale contenente la pressione. Il corpo contiene le porte di ingresso e di uscita e la sede. Il coperchio racchiude il meccanismo di caricamento e garantisce la tenuta contro l'ambiente.
3.2. Trim interno (gli elementi di controllo)

Sede valvola: Spesso realizzato in acciaio inossidabile più duro (come il 17-4 PH) o in stellite per la resistenza all'erosione. Forma una tenuta con l'elemento di chiusura.
Elemento di chiusura (tappo, disco o otturatore): L'elemento mobile che entra in contatto con la sede per interrompere il flusso. Sono disponibili modelli con sede morbida (in elastomero per una tenuta stagna) o con sede metallica (per alte temperature/erosione).
Stelo: Collega il gruppo membrana all'elemento di chiusura. Soggetto a forze di attrito e flessione, richiede acciaio inossidabile ad alta resistenza come il 17-4 PH.
3.3. Elemento di rilevamento

Diaframma: Il sensore più comune. Una membrana flessibile, tipicamente realizzata in elastomero (ad esempio, NBR, FKM) con un disco di rinforzo in acciaio inossidabile. Isola il meccanismo di carico dal fluido di processo, trasmettendo al contempo le forze di pressione. Per i modelli interamente in acciaio inossidabile, vengono utilizzati diaframmi metallici saldati.
Pistone: Utilizzato in applicazioni ad alta pressione o con gas sporchi. Un pistone in acciaio inossidabile con guarnizioni si muove all'interno di un cilindro. Meno sensibile di una membrana, ma più robusto per flussi carichi di solidi.
3.4. Meccanismo di caricamento

Primavera: L'elemento di carico più comune. Una molla elicoidale precompressa in acciaio inossidabile (ad esempio, 316 o Inconel per alte temperature) fornisce la forza di carico. Regolando la compressione della molla (tramite una vite di regolazione) si imposta la pressione di uscita.
Sistema pilota a cupola caricata: Nei regolatori più complessi, la forza di carico è fornita dalla pressione del gas proveniente da un regolatore pilota che agisce sulla parte superiore di una membrana di grandi dimensioni. Ciò consente un controllo più preciso, la regolazione del setpoint da remoto e una maggiore capacità.
3.5. Filtro

Un filtro a rete in acciaio inossidabile sinterizzato, integrato o installato a monte, è fondamentale. Protegge il delicato rivestimento e la sede da sabbia, ruggine, incrostazioni e altre particelle comuni nella produzione di petrolio e gas, prevenendo usura e ostruzioni.




Ciclo operativo dettagliato
Seguiamo il flusso del processo attraverso un tipico regolatore in acciaio inossidabile azionato da membrana e caricato a molla:



Fase 1: Stato iniziale (nessun flusso, equilibrio)
La vite di regolazione comprime la molla, che spinge verso il basso il gruppo membrana. La membrana spinge lo stelo e l'otturatore contro la sede, mantenendo la valvola chiusa. La pressione di ingresso (P1) è alta; la pressione di uscita (P2) è al punto di regolazione desiderato, senza flusso.



Fase 2: la domanda a valle apre la valvola
Una valvola a valle si apre, creando domanda. Il flusso inizia, causando la caduta di P2. Questo riduce la forza verso l'alto sulla parte inferiore del diaframma. La forza della molla precompressa ora prevale, spingendo ulteriormente verso il basso il diaframma e lo stelo. Questa azione apre la valvola principale, aumentando l'area di flusso.



Fase 3: Raggiungere un flusso equilibrato
Con il flusso di fluido, P2 inizia a recuperare. La forza P2 crescente agisce verso l'alto sul diaframma, contrastando la forza della molla. Il sistema trova un nuovo equilibrio in cui la forza della molla, la forza della pressione di uscita e le forze di flusso si bilanciano. La valvola si stabilizza in una posizione parzialmente aperta, erogando esattamente la portata necessaria a mantenere P2 al punto di regolazione.



Fase 4: rispondere ai cambiamenti della domanda
Se la domanda a valle aumenta, P2 diminuisce, la molla ne trae vantaggio, la valvola si apre di più e il flusso aumenta per ripristinare P2.
Se la domanda a valle diminuisce, P2 aumenta, superando leggermente la molla, la valvola si chiude, riducendo il flusso per abbassare P2.



Fase 5: Spegnimento
Quando la richiesta a valle si interrompe (P2 sale al punto di regolazione senza flusso), la forza P2 crescente alla fine comprime completamente la molla, sollevando il diaframma e consentendo all'elemento di chiusura di essere forzato saldamente nella sede dalla pressione di ingresso o da una molla secondaria, ottenendo una chiusura ermetica.





Perché l'acciaio inossidabile? Scienza dei materiali in ambienti difficili
La scelta di acciai inossidabili della serie 300 o temprati per precipitazione non è casuale: è una necessità ingegneristica.

Resistenza alla corrosione: Lo strato passivo di ossido di cromo protegge dalla corrosione generale causata dall'acqua prodotta contenente cloruri, CO₂ (corrosione dolce) e da condizioni leggermente acide (H₂S).
Forza e tenacità: L'elevata resistenza allo snervamento consente progetti compatti e ad alta pressione (ad esempio, per la regolazione della testa del pozzo o lo scarico del compressore).
Resistenza all'erosione: Gli acciai inossidabili temprati resistono all'usura abrasiva causata dalla sabbia e dalle particelle presenti nei corsi d'acqua non trattati.
Servizio criogenico ad alta temperatura: I gradi come il 316L offrono buone prestazioni in un'ampia gamma di applicazioni, dalle applicazioni GNL (-162°C) ai flussi di processo a caldo.
HServizio ₂S (con limitazioni): Per il servizio acido NACE MR0175/ISO 15156, devono essere rispettati limiti di durezza specifici (≤22 HRC per alcuni componenti), che possono essere raggiunti con acciai inossidabili adeguatamente trattati termicamente come acciai 316L o duplex.




Progetti avanzati: regolatori pilotati
Per grandi cadute di pressione, portate elevate o necessità di estrema precisione, si utilizzano regolatori pilotati. In questi casi, la forza di carico della valvola principale è fornita dalla pressione del gas proveniente da un piccolo e preciso regolatore pilota.

Il regolatore pilota rileva la pressione di uscita del regolatore principale.
Immette una pressione controllata in una cupola posta sopra il diaframma principale.
Questa pressione di cupola diventa la forza di carico. Se la pressione di uscita principale diminuisce, il pilota riduce la pressione di cupola, consentendo alla valvola principale di aprirsi maggiormente.
Questo processo in due fasi garantisce una precisione superiore, una maggiore capacità e la possibilità di gestire variazioni maggiori della pressione di ingresso con un minore cedimento (offset).




Considerazioni specifiche per l'applicazione nel settore petrolifero e del gas
Upstream (Produzione): I regolatori di testa pozzo ("valvole di strozzamento") controllano il flusso dal giacimento. Sono in grado di gestire flussi multifase, sabbia, alte pressioni e gas acidi. Utilizzano finiture temprate, leghe resistenti all'erosione e spesso operano in modalità pilota.
Midstream (Trasmissione): I regolatori di pressione delle condotte mantengono la pressione di uscita della stazione. L'affidabilità è fondamentale. Spesso si tratta di grandi valvole di "monitoraggio" e "operaio" pilotate, collegate in serie per un funzionamento a prova di guasto.
Downstream (distribuzione e raffinazione): Le stazioni di distribuzione in città riducono la pressione delle condotte per la distribuzione locale. I regolatori di processo delle raffinerie controllano il gas combustibile, il vapore o le materie prime. La selezione dei materiali si concentra sulla resistenza chimica specifica.




Sfide e manutenzione
Anche con l'acciaio inossidabile esistono delle sfide:

Formazione di idrati: Nella regolazione del gas, l'effetto Joule-Thomson può causare raffreddamento e formazione di ghiaccio/idrati, con il potenziale rischio di bloccare la valvola. Si utilizzano riscaldatori a tracciamento termico o indiretti.
Rumore e vibrazioni: Elevate perdite di carico possono causare rumore aerodinamico e cavitazione (nei liquidi). Per questo motivo, vengono impiegati trim multistadio o speciali design anticavitazione.
Incrostazione: Cere o asfalteni possono ricoprire le parti interne. Una manutenzione regolare e, a volte, il riscaldamento della carrozzeria sono soluzioni.
Manutenzione: Comprende il controllo delle perdite dalla sede, dell'integrità della membrana, dell'affaticamento della molla e della pulizia del filtro, tutti aspetti essenziali per la sicurezza.

produttore di scatole per collettori di valvole VMB in Cina


Conclusione
Il regolatore di pressione del gas in acciaio inossidabile è un capolavoro di ingegneria meccanica pratica, che svolge un ruolo vitale e automatico di controllo nell'industria petrolifera e del gas. Il suo funzionamento, basato sull'elegante principio dell'equilibrio delle forze, è reso affidabile da una progettazione robusta e dall'uso strategico di materiali resistenti alla corrosione. Dalla testa pozzo al contatore dell'utente, questi dispositivi assicurano che la pressione – linfa vitale e potenziale pericolo del settore – sia mantenuta entro limiti di sicurezza e funzionalità. Comprendere il loro funzionamento interno, la selezione dei materiali e le sfumature applicative è essenziale per qualsiasi professionista che si dedichi alla gestione sicura ed efficiente delle infrastrutture petrolifere e del gas. Con l'industria che si spinge in ambienti più ostili e adotta controlli sulle emissioni più severi, l'evoluzione del regolatore di pressione, in particolare nei materiali e nella tecnologia di pilotaggio intelligente, continuerà a essere un campo di innovazione cruciale.
