Valvola a membrana in acciaio inox UHP 316L: ingegneria di precisione per applicazioni ad altissima purezza

Valvola a membrana in acciaio inox UHP 316L: ingegneria di precisione per applicazioni ad altissima purezza

Nei settori industriali in cui la contaminazione può causare guasti catastrofici o compromettere la qualità del prodotto, la scelta dei componenti per il controllo dei fluidi è fondamentale. La valvola a membrana in acciaio inox 316L UHP si distingue come elemento cardine nei sistemi ad altissima purezza (UHP). Progettata per ambienti che richiedono la massima pulizia e affidabilità, questa valvola integra materiali e tecnologie all'avanguardia per garantire una tenuta stagna e una minima generazione di particelle. Il termine UHP si riferisce a sistemi che mantengono livelli di purezza superiori al 99.9999%, comunemente richiesti nella produzione di semiconduttori, nella produzione farmaceutica e nelle biotecnologie. La variante in acciaio inox 316L migliora la resistenza alla corrosione, rendendola ideale per la gestione di sostanze chimiche e gas aggressivi.

Questo articolo approfondisce gli aspetti tecnici della valvola a membrana in acciaio inossidabile UHP 316L, esplorandone la struttura, i principi operativi, le applicazioni e le considerazioni sulla manutenzione. Comprendendone le caratteristiche, ingegneri e tecnici possono comprenderne meglio il ruolo nella salvaguardia dell'integrità del processo.

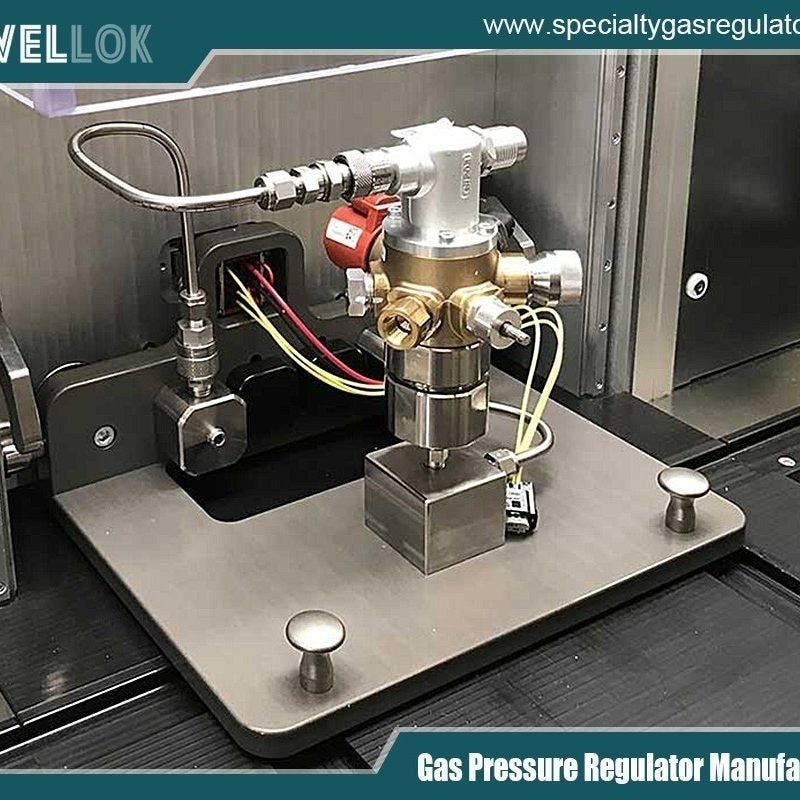

Regolatore speciale a due stadi in acciaio inossidabile ad alta purezza
Composizione e proprietà dei materiali

Il cuore della valvola a membrana in acciaio inossidabile UHP 316L è il suo materiale principale: l'acciaio inossidabile 316L. Questa lega austenitica contiene circa il 16-18% di cromo, il 10-14% di nichel e il 2-3% di molibdeno, con un basso contenuto di carbonio (inferiore allo 0.03%) per prevenire la precipitazione di carburi durante la saldatura. La designazione "L" indica questo grado a basso tenore di carbonio, che migliora la saldabilità e riduce il rischio di corrosione intergranulare.

Nelle applicazioni UHP, la purezza del materiale è fondamentale. L'acciaio inossidabile 316L viene elettrolucidato per ottenere una finitura superficiale con valori di rugosità media (Ra) pari a soli 0.13 micrometri. Questa superficie liscia riduce al minimo i siti di adesione per i contaminanti, riducendo il distacco di particelle e la crescita batterica. Lo strato di passivazione della lega, formato da ossido di cromo, offre un'eccellente resistenza a fluidi corrosivi come acido cloridrico, acido solforico e acqua ultrapura.

Il diaframma stesso è in genere realizzato con materiali elastomerici come EPDM (etilene propilene diene monomero) o compositi PTFE (politetrafluoroetilene), ma nei modelli UHP, è spesso un diaframma metallico multistrato realizzato con lo stesso acciaio inossidabile 316L o Hastelloy per una maggiore durata. Questi diaframmi metallici eliminano i rischi di permeazione associati ai polimeri, garantendo perdite pari a zero anche in presenza di elevati differenziali di pressione.



Principi di progettazione e funzionamento

La valvola a membrana in acciaio inox UHP 316L impiega un design esclusivo che isola il fluido di processo dal meccanismo di azionamento. A differenza delle tradizionali valvole a globo o a sfera, utilizza una membrana flessibile per sigillare il percorso del flusso. Quando azionata, manualmente, pneumaticamente o elettricamente, la membrana si flette per aprire o chiudere la sede della valvola, impedendo che lo stelo o le guarnizioni entrino in contatto con il fluido.

Le principali caratteristiche di progettazione includono:

– Configurazione del corpo: disponibile con design a stramazzo o a passaggio diretto. Le valvole a stramazzo offrono un migliore controllo del flusso per la strozzatura, mentre quelle a passaggio diretto riducono al minimo i rami morti, riducendo le zone di intrappolamento per i contaminanti.

– Gruppo cofano: sigillato ermeticamente per mantenere l'integrità UHP. Nei modelli in acciaio 316L, il cofano è spesso saldato o fissato con morsetti per eliminare i collegamenti filettati che potrebbero ospitare particelle.

– Meccanismi di attuazione: gli attuatori pneumatici sono preferiti per l'automazione, poiché offrono tempi di risposta rapidi (inferiori a 1 secondo) e opzioni a prova di guasto. Le varianti a solenoide si integrano con i sistemi PLC per un controllo preciso.

Dal punto di vista operativo, la valvola raggiunge una portata di perdita di elio inferiore a 1×10^-9 mbar l/s, superando gli standard ASME BPE per le apparecchiature di bioprocessing. I valori di pressione variano tipicamente dal vuoto a 150 psi, con tolleranze di temperatura da -20 °C a 150 °C, a seconda del materiale della membrana. I coefficienti di flusso (Cv) variano in base alle dimensioni, da 0.5 per valvole da 1/4 di pollice a oltre 10 per diametri maggiori, garantendo un trasferimento efficiente del fluido senza la generazione di particelle indotta da turbolenza.

L'analisi agli elementi finiti (FEA) viene spesso utilizzata in fase di progettazione per ottimizzare la distribuzione delle sollecitazioni sul diaframma, estendendo la durata del ciclo oltre 1 milione di operazioni. Le simulazioni di fluidodinamica computazionale (CFD) perfezionano ulteriormente le geometrie interne per il flusso laminare, fondamentale nei sistemi di distribuzione del gas.



Applicazioni nei settori ad alta purezza

La valvola a membrana in acciaio inossidabile UHP 316L trova ampio utilizzo in settori in cui la purezza non è negoziabile. Nella fabbricazione di semiconduttori, controlla il flusso di gas speciali come silano e arsina nei processi di deposizione chimica da vapore (CVD). Le sue proprietà di basso degassamento prevengono i difetti dei wafer, consentendo rese superiori al 95%.

Nel settore farmaceutico, queste valvole sono parte integrante dei sistemi di acqua per preparazioni iniettabili (WFI) e delle linee di riempimento sterili. La conformità alle normative USP Classe VI e FDA garantisce la biocompatibilità, mentre la struttura in 316L resiste ai cicli di pulizia in loco (CIP) e di vaporizzazione in loco (SIP) a 135 °C.

Le applicazioni biotecnologiche includono sistemi di trasferimento di media in bioreattori e sistemi cromatografici, in cui il design privo di spazi morti della valvola riduce al minimo i rischi di contaminazione incrociata. Nella strumentazione analitica, come gli spettrometri di massa, gestisce i gas campione con precisione, mantenendo l'integrità del segnale.

Anche settori emergenti come le celle a combustibile a idrogeno e la produzione fotovoltaica sfruttano queste valvole per la gestione di elettroliti e precursori ultrapuri. La loro integrazione modulare nei collettori consente di realizzare sistemi compatti e personalizzabili, riducendo l'ingombro nelle camere bianche.



Vantaggi rispetto alle valvole alternative

Rispetto alle valvole a soffietto o a spillo, la valvola a membrana in acciaio inossidabile UHP 316L offre numerosi vantaggi. La sua tenuta a membrana elimina gli O-ring dinamici, riducendo l'usura e le potenziali perdite. Ciò si traduce in minori costi di manutenzione e un tempo medio tra guasti (MTBF) più lungo.

La generazione di particelle è trascurabile, spesso inferiore a 0.1 particelle per piede cubo, secondo gli standard per camere bianche di Classe 1 della norma ISO 14644-1. La resistenza alla corrosione supera quella dell'acciaio inossidabile 304, in particolare in ambienti ricchi di cloruri, prolungando la durata di vita negli impianti costieri o chimici.

Un altro vantaggio è l'efficienza energetica; le basse forze di azionamento (inferiori a 10 Nm per le versioni manuali) riducono l'affaticamento dell'operatore e il consumo di aria compressa. La scalabilità, dalle scale di laboratorio a quelle industriali, lo rende versatile, con dimensioni che vanno da 1/4" a 2".

Tuttavia, gli ingegneri devono tenere conto di alcune limitazioni, come la potenziale fatica del diaframma nelle applicazioni ad alto numero di cicli, mitigata dalla manutenzione predittiva mediante sensori di vibrazione.



Manutenzione e buone pratiche

Una corretta manutenzione garantisce la longevità della valvola a membrana in acciaio inossidabile UHP 316L . Le ispezioni visive per verificare l'integrità della membrana devono essere eseguite trimestralmente, con controlli non distruttivi come il controllo con liquidi penetranti per le saldature.

La sostituzione della membrana è semplice e spesso senza attrezzi nei modelli a sgancio rapido. La lubrificazione è minima, concentrandosi sui componenti dell'attuatore con grassi di grado alimentare per evitare contaminazioni.

Le migliori pratiche di installazione includono la saldatura orbitale per le connessioni, garantendo giunzioni testate con elio. L'orientamento è importante: il montaggio verticale impedisce la formazione di pozzetti nelle dighe.

La risoluzione di problemi comuni come le perdite comporta il controllo della pressione dell'attuatore (in genere 60-90 psi) e dell'allineamento della membrana. La diagnostica avanzata integra sensori IoT per il monitoraggio in tempo reale, prevedendo guasti tramite algoritmi di apprendimento automatico.

La formazione del personale sulla manipolazione asettica è fondamentale, poiché un assemblaggio improprio può introdurre contaminanti. Programmi di certificazione come quelli dell'ISPE enfatizzano questi protocolli.



Sviluppi futuri

Mentre le industrie spingono sempre più avanti i limiti della purezza, le innovazioni nelle valvole a membrana in acciaio inossidabile UHP 316L includono funzionalità intelligenti come la tecnologia RFID integrata per la tracciabilità e corpi realizzati con la tecnica della produzione additiva per geometrie complesse. I nanorivestimenti possono migliorare ulteriormente l'inerzia superficiale, mentre i materiali ibridi potrebbero estendere gli intervalli di temperatura.

La sostenibilità guida il riciclo dei materiali, con l'elevato valore degli scarti del 316L che favorisce l'economia circolare. L'integrazione con l'Industria 4.0 consente analisi predittive, ottimizzando i tempi di attività nelle operazioni 24 ore su 24, 7 giorni su 7.




valvola a membrana in acciaio inossidabile UHP 316L
Conclusione

La valvola a membrana in acciaio inossidabile UHP 316L è un esempio di eccellenza ingegneristica nelle applicazioni in cui la purezza è fondamentale. La sua struttura robusta, il controllo preciso e la manutenzione minima la rendono indispensabile nei settori high-tech. Privilegiando la scienza dei materiali e l'innovazione progettuale, questa valvola continua a evolversi, soddisfacendo le esigenze delle tecnologie di domani.
