Progettazione di altissima purezza e sicurezza: l’architettura del moderno armadio per gas nei semiconduttori

Introduzione: il ruolo fondamentale dell’infrastruttura dei gas sub-fab
Nei moderni impianti di produzione di semiconduttori (fab), le fasi di lavorazione si basano su complesse reazioni chimiche innescate da gas specializzati. Questi gas — tra cui silano (SiH₄), fosfina (PH₃), trifluoruro di boro (BF₃), esafluoruro di tungsteno (WF₆) e cloruro di idrogeno (HCl) — sono essenziali per le operazioni di deposizione, drogaggio, incisione e pulizia. Tuttavia, molti di questi gas speciali per l’elettronica (ESG) presentano proprietà altamente pericolose, essendo piroforici, tossici, corrosivi, infiammabili o una combinazione di queste minacce. Di conseguenza, la barriera di contenimento primaria tra queste sostanze letali e l’ambiente della camera bianca di produzione è l’armadio per gas per semiconduttori.

Un armadio per gas per semiconduttori è un involucro altamente ingegnerizzato progettato per conservare in sicurezza le bombole di gas, regolare le pressioni di erogazione e monitorare continuamente le condizioni di processo. Lungi dall’essere un semplice armadietto metallico, un moderno armadio per gas integra meccanica dei fluidi di precisione, sistemi di controllo elettrico automatizzati, sensori di sicurezza ad alta sensibilità e percorsi dei componenti ad altissima purezza (UHP). Poiché i nodi dei dispositivi avanzati richiedono un controllo rigoroso della contaminazione a livelli inferiori a parti per miliardo (ppb), l’architettura dell’armadio per gas per semiconduttori si è evoluta da semplici contenitori di contenimento a nodi di distribuzione di processo intelligenti e multistrato.

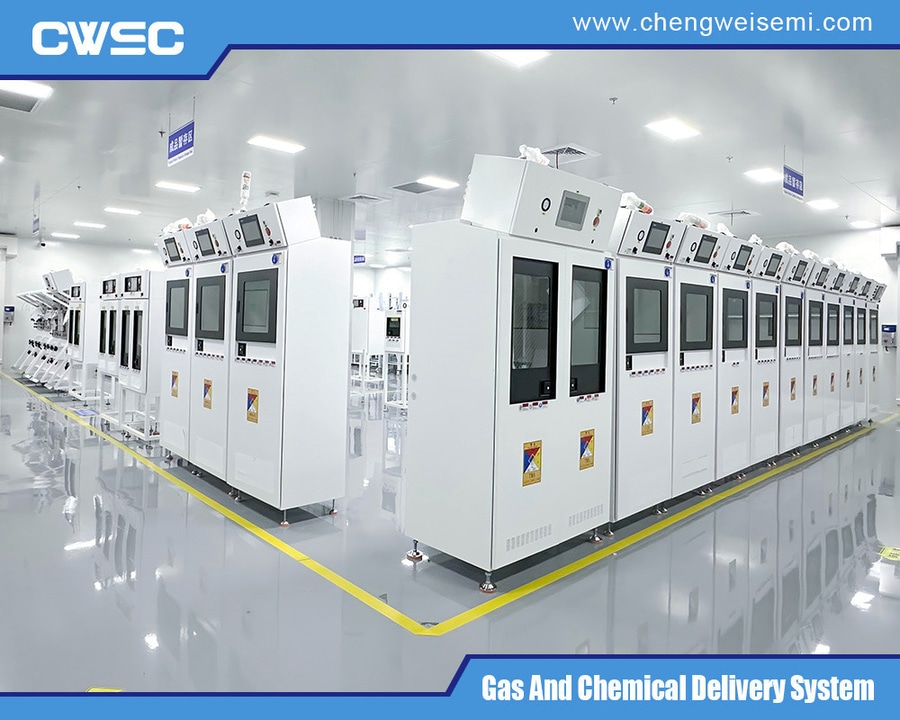

produttore di armadi per gas per semiconduttori
produttore di armadi per gas per semiconduttori
Architettura meccanica e strutturale
L’involucro fisico di un armadio per gas per semiconduttori è costruito per resistere alle pressioni interne e impedire il rilascio di sostanze chimiche verso l’esterno. Realizzato tipicamente in acciaio laminato a freddo di spessore 11 o superiore, l’involucro dell’armadio presenta giunti saldati in continuo per eliminare le vie di perdita strutturali. Le superfici esterne sono rivestite con finiture in polvere epossidica resistenti alle sostanze chimiche per prevenire la corrosione causata dall’umidità ambientale o dall’esposizione a vapori chimici aggressivi.

Il vano interno è progettato attorno a un sistema attivo di scarico a depressione. Gli stabilimenti di produzione richiedono che un sistema di ventilazione di scarico dedicato aspiri continuamente aria attraverso l’armadio, mantenendo una velocità frontale minima — in genere 200 piedi lineari al minuto (LFPM) — lungo le aperture delle porte e i pannelli delle finestre. Questa pressione negativa dinamica garantisce che, qualora si verifichi una minima perdita nei raccordi all’interno dell’armadio, i fumi pericolosi vengano aspirati direttamente nello scrubber o nel sistema di abbattimento della struttura, anziché fuoriuscire nell’area sub-fab. La finestra di ispezione è realizzata in vetro di sicurezza ignifugo rinforzato con rete metallica, consentendo ai tecnici di ispezionare visivamente i collegamenti delle bombole senza compromettere l’integrità del confine di contenimento secondario. Inoltre, l’interno è dotato di meccanismi di chiusura automatica e bloccaggio automatico sulle porte per garantire il mantenimento automatico del contenimento.

Progettazione del collettore per gas ad altissima purezza (UHP)
Il cuore dell’armadio per gas per semiconduttori è il pannello dei gas o collettore di distribuzione. Questo sistema deve erogare i gas senza introdurre nemmeno tracce minime di particolato estraneo, umidità o ossigeno, che potrebbero causare difetti su un singolo transistor su scala nanometrica. L’intero percorso a contatto con il gas — ovvero qualsiasi superficie a diretto contatto con il gas di processo — è realizzato in acciaio inossidabile 316L VIM/VAR (fuso per induzione sotto vuoto / rifuso ad arco sotto vuoto). Questa lega speciale presenta un livello di inclusioni di fondo estremamente basso ed è sottoposta a rigorosi processi di elettrolucidatura per ottenere una superficie interna ultra-liscia, simile a uno specchio, con una rugosità superficiale (Ra) tipica inferiore a 5-10 micro-pollici.

L’elettrolucidatura forma uno strato di passivazione di ossido denso e ricco di cromo sulla superficie metallica. Questo strato svolge due funzioni: riduce al minimo l’area superficiale in cui le molecole di gas possono aderire (desorbimento dell’umidità) e impedisce che gas aggressivi come l’acido cloridrico o il fluoro corrodano la matrice metallica sottostante. I collegamenti all’interno del collettore vengono realizzati mediante saldatura TIG orbitale automatizzata o raccordi con tenuta frontale a guarnizione metallica ad alta purezza (VCR). Ciò elimina filettature, cavità o zone morte in cui umidità o impurità potrebbero rimanere intrappolate, facilitando un flusso uniforme del gas e rapide fasi di spurgo durante la sostituzione delle bombole.

Moduli di controllo di processo e sequenze di spurgo automatizzate
La gestione delle linee del gas richiede sofisticati moduli di regolazione dei fluidi all’interno del quadro. Un collettore standard ad alta purezza incorpora regolatori elettronici di portata massica (MFC), valvole di processo pneumatiche, regolatori con tenuta a diaframma o a soffietto e trasduttori di pressione elettronici. Il regolatore di pressione di mandata riduce la pressione grezza della bombola — che può superare i 2.000 libbre per pollice quadrato (psi) per i gas compressi — portandola a una pressione di mandata altamente stabile e controllabile, richiesta dagli strumenti di lavorazione nel punto di utilizzo.

Una caratteristica distintiva dell’armadio automatizzato per gas per semiconduttori è la sua capacità di eseguire routine di spurgo autonome e guidate da software. Prima che una bombola di gas esaurita possa essere scollegata, o prima che una nuova bombola venga integrata nel circuito di processo, i vapori tossici residui o l’aria atmosferica ambiente devono essere completamente rimossi. L’armadio raggiunge questo obiettivo tramite una sequenza di spurgo incrociato programmata. Questa routine utilizza una linea di spurgo dedicata all’azoto e un generatore di vuoto attivo (pompa a venturi o meccanica) per far alternare ripetutamente il collettore tra l’iniezione di azoto inerte ad alta pressione e l’estrazione sotto vuoto spinto. Eseguendo automaticamente decine di questi cicli di pressione-vuoto, il sistema diluisce eventuali residui volatili fino a concentrazioni inferiori ai limiti di esposizione ammissibili (PEL), proteggendo i tecnici sul campo durante le operazioni di sostituzione delle bombole.

Sistemi integrati di sicurezza delle persone e strumentazione
La sicurezza industriale richiede una matrice di sensori a più livelli all’interno dell’armadio. Gli armadi per gas sono dotati di rilevatori di gas elettrochimici, a infrarossi o a nastro di carta altamente specifici, calibrati per rilevare concentrazioni inferiori a parti per milione del gas specifico immagazzinato all’interno dell’armadio. Se viene rilevata una perdita, il sistema attiva una sequenza di arresto di emergenza, isolando la bombola alla fonte tramite una valvola pneumatica.

Oltre alla strumentazione per le fughe di gas, gli armadi incorporano rilevatori ottici di fiamma a raggi ultravioletti/infrarossi (UV/IR) per identificare immediatamente incendi piroforici, come gli eventi di accensione del silano. I sensori termici monitorano le soglie di temperatura ambiente, mentre i pressostati differenziali controllano continuamente il sistema di ventilazione di scarico per garantire che le velocità frontali richieste non diminuiscano. Se il flusso d’aria di scarico viene a mancare, o se viene rilevata una fiamma interna o una perdita di gas, il controller centralizzato comanda la chiusura immediata di tutte le linee di processo. Questi sistemi di sicurezza sono collegati direttamente ai sistemi esecutivi di spegnimento di emergenza (EPO) e interbloccati direttamente con valvole pneumatiche a sicurezza integrata, che si chiudono automaticamente in caso di interruzione dell’alimentazione elettrica o della pressione dell’aria pneumatica.

produttore di armadi per gas per semiconduttori
produttore di armadi per gas per semiconduttori
Conclusione: prospettive future e integrazione nelle fabbriche intelligenti
Man mano che l’industria dei semiconduttori avanza verso nodi da 2 nanometri e oltre, i margini di variazione dei processi e di affidabilità dell’hardware continuano a ridursi. L’armadio per gas per semiconduttori sta passando dall’essere un meccanismo di sicurezza localizzato a diventare un elemento completamente interconnesso dello stabilimento intelligente. Le architetture moderne stanno integrando sempre più strumentazione IoT avanzata, microcontrollori per l’edge computing e sistemi di monitoraggio prognostico dello stato di salute nel circuito del pannello dei gas.

Analizzando in tempo reale i tassi di calo della pressione, i tempi di risposta pneumatica e i gradienti di temperatura ambiente, l’analisi predittiva è in grado di identificare diaframmi dei regolatori usurati o erosioni microscopiche delle sedi delle valvole prima che si verifichino guasti catastrofici o interruzioni del processo. Grazie alla profonda integrazione con i sistemi di esecuzione della produzione (MES), il moderno armadio per gas per semiconduttori fornisce dati continui sullo stato di salute del sistema. Questo approccio massimizza il tempo di funzionamento delle apparecchiature, riduce i costi di manutenzione e garantisce la rigorosa conformità agli standard internazionali in materia di microcontaminazione e sicurezza sul lavoro.

Per ulteriori informazioni sull’armadio per gas per semiconduttori, è possibile visitare il sito di Chengwei Semiconductor all’indirizzo https://www.chengweisemi.com/product/semiconductor-gas-cabinet-manufacturing-with-vmb-gas-cabinet-and-bsgs-gas-cabinet/.
